Презентация "Градусная сеть"

Градусная сеть. Географические координаты

Градусная сеть

система параллелей и меридианов на географических картах и глобусах, которая служит для отсчета географических координат.

Географические координаты определяют положение любой точки относительно экватора и начального меридиана.

Экватор

условная линия сечения земной поверхности плоскостью, проходящая через центр Земли, перпендикулярно оси её вращения

Так как форма Земли не является строго шарообразной, а представляет собой геоид, принято условное определение экватора в виде окружности, радиус которой равен стандартизированному радиусу Земли = 6 378 137 м.

Экватор делит поверхность земного шара на Северное и Южное полушария и служит началом отсчёта географической широты.

Длина окружности следовательно длина экватора 40 075 км

Длина окружности =2𝜋𝑟^ следовательно длина экватора 40 075 км

Нулевой меридиан

географический меридиан, используемый как начало отсчёта географической долготы

Выбор нулевого меридиана не имеет физического смысла в отличие, например, от экватора, и определяется географом по собственному разумению.

В определённые периоды истории использовалось несколько нулевых меридианов.

Гринвичский меридиан как начальный был принят по международному соглашению в 1884 г.

В России до 1839 г. Нулевым был меридиан острова Ферро (Канарские острова), а до 1917 г. – Пулковский (под Санкт-Петербургом).

В 1884 году Меридиан в Гринвиче был выбран в качестве главного меридиана мира. Сорок один делегат из 25 стран встретился в Вашингтоне, округ Колумбия, для Международной конференции меридианов. К концу конференции Гринвич выиграл приз Долгота 0º путем голосования 22 за и 1 против (Сан-Доминго) при 2 воздержавшихся (Франция и Бразилия).

Географическая широта

расстояние вдоль меридиана в градусах от экватора до какой-либо точки на поверхности Земли.

Она изменяется от 0° (экватор) до 90°(полюса).

К северу от начала отсчета — экватора — северная широта, к югу — южная широта.

Географическая долгота

расстояние вдоль параллели в градусах от начального меридиана до какой-либо точки на поверхности Земли.

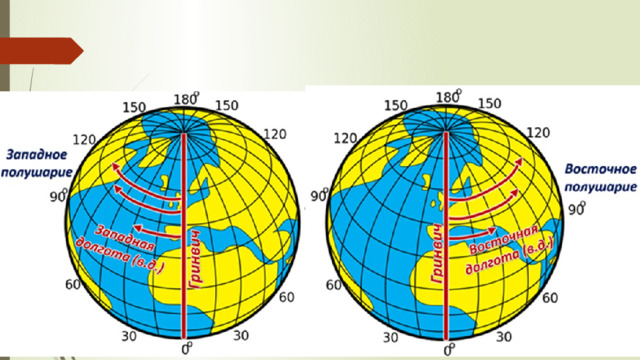

Различают долготу восточную и западную, которая изменяется от 0° (нулевой, или гринвичский меридиан) до 180° (линия перемены дат).

Параллель – линия все точки которой имеют одну и туже географическую широту. Счет их идет к югу и к северу от экватора (от 0º до 90º).

Меридиан – одинаковая географическая долгота. Счет их идет к западу и востоку от нулевого меридиана (от 0º до 180º).

Все параллели на глобусе и карте имеют обозначения в градусах (0°, 10°, 20°, 30° и т. д.).

На глобусе они подписаны вдоль начального (Гринвичского) меридиана, на карте полушарий — на круглой рамке карты.

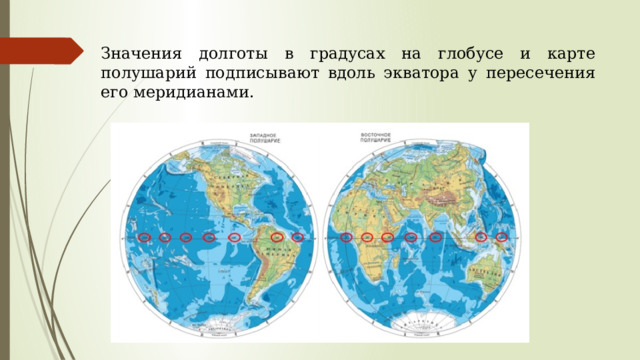

Значения долготы в градусах на глобусе и карте полушарий подписывают вдоль экватора у пересечения его меридианами.

Географические координаты

Координаты большинства пунктов на Земле имеют одновременно и широту, и долготу. Исключения — Северный и Южный полюсы. Географические полюса не имеют долготы, так как на полюсах сходятся все меридианы.

Географические координаты Северного полюса — 90° с. ш., Южного полюса — 90° ю. ш.

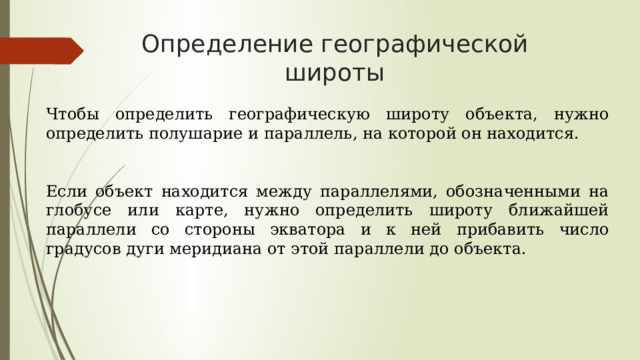

Определение географической широты

Чтобы определить географическую широту объекта, нужно определить полушарие и параллель, на которой он находится.

Если объект находится между параллелями, обозначенными на глобусе или карте, нужно определить широту ближайшей параллели со стороны экватора и к ней прибавить число градусов дуги меридиана от этой параллели до объекта.

Город  Санкт-Петербург  расположен в Северном полушарии на параллели  60°  — значит, его широта —  60°  с. ш. (северной широты).

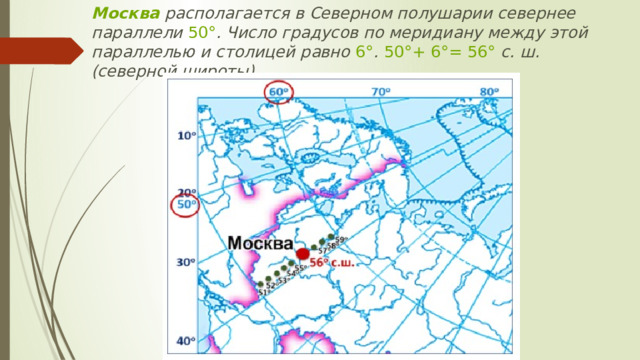

Москва  располагается в Северном полушарии севернее параллели  50° . Число градусов по меридиану между этой параллелью и столицей равно  6° .  50°+   6°=   56°  с. ш. (северной широты).

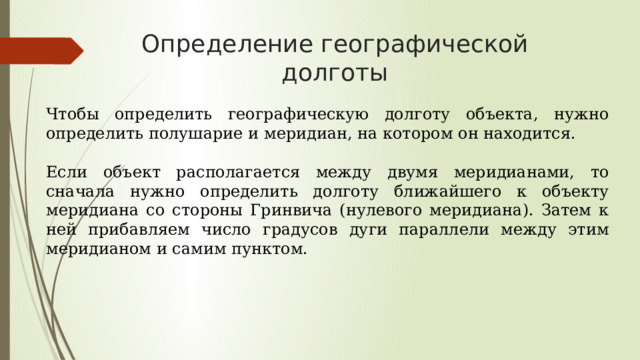

Определение географической долготы

Чтобы определить географическую долготу объекта, нужно определить полушарие и меридиан, на котором он находится.

Если объект располагается между двумя меридианами, то сначала нужно определить долготу ближайшего к объекту меридиана со стороны Гринвича (нулевого меридиана). Затем к ней прибавляем число градусов дуги параллели между этим меридианом и самим пунктом.

Москва расположена восточнее меридиана  30° . Дуга параллели между этим меридианом и столицей составляет  8° .  30°+   8°=   38° . Так как Москва располагается к востоку от начального меридиана, её долгота восточная —  38°  в. д.

Поля́рный круг  — воображаемая линия на поверхности планеты, параллель, выше широты́ которой (то есть дальше от экватора) бывают полярный день и полярная ночь.

Се́верный тро́пик , или  тро́пик Ра́ка , — самая северная широта, на которой Солнце в полдень может подняться в зенит. Это происходит в момент летнего солнцестояния, когда угол падения солнечных лучей на поверхность Северного полушария, меняющийся в течение года из-за обращения наклоненной оси Земли вокруг Солнца, является максимальным.

Ю́жный тро́пик , или  тро́пик Козеро́га , — самая южная широта, на которой солнце в полдень может подняться в зенит. Это происходит в момент зимнего солнцестояния, когда угол падения солнечных лучей на поверхность Южного полушария, меняющийся в течение года из-за обращения наклоненной оси Земли вокруг Солнца, является максимальным.

Солнцестояние происходит дважды в год 20—21 июня и 21—22 декабря. В день летнего солнцестояния наблюдается самый длинный день и самая короткая ночь, а в день зимнего солнцестояния наоборот — самый короткий день и самая длинная ночь по сравнению с любым другим днём года (за исключением полюсов).

Пять основных параллелей

Эти широты, за исключением экватора, отмечают различия между пятью основными географическими зонами.

Материк

Объекты

Евразия

г. Чогори, пик Победы, влк. Ключевская сопка, влк. Везувий, г. Джомолугма, Владивосток, Дели, Рига, Минск, Мурманск

Северная Америка

г. Мак-Кинли, г. Уитни, г. Элберт, влк. Орисаба, Нью-Иорк, Новый Орлеан, Вашингтоню

Австралия

г. Брус, г. Косцюшко, Сидней

Африка

Южная Америка

г. Тубкаль, г. Кения, мыс Доброй надежды, пик Маргерита, влк. Камерун Алжир, Тунис, Дакар, Каир, Триполи

г. Аконкагуа, о. Огненая Земля, г. Уаскарон, г. Ильямпу, влк. Руис, влк. Сан Педру, г. Чимборосо, г. Асунсьон (на Паране)

Задание 1. Определите географические координаты объектов по картам материков

https://www.youtube.com/watch?v=yJup49mskH8

Задание 2. Какие острова расположены между:

12-26° ю.ш. и 43-51° в.д.

6-10° с.ш. и 79-82° в.д.

18-19° с.ш. и 76-78° з.д.

47-52° с.ш. и 53-59° з.д.

8-11° ю.ш. и 124-127° в.д.

42-45° с.ш. и 140-146° в.д.

63-65° с.ш. и 14-26° з.д.

7-8° ю.ш. и 105-114° в.д.

52-55° с.ш. и 6-11° з.д.

32-34° с.ш. и 130-132° в.д.

12-26° ю.ш. и 43-51° в.д. Мадагаскар

6-10° с.ш. и 79-82° в.д. Шри-Ланка

18-19° с.ш. и 76-78° з.д. Ямайка

47-52° с.ш. и 53-59° з.д. Ньюфаундленд

8-11° ю.ш. и 124-127° в.д. о. Тимор

42-45° с.ш. и 140-146° в.д. Хоккайдо

63-65° с.ш. и 14-26° з.д. Исландия

7-8° ю.ш. и 105-114° в.д. о. Ява

52-55° с.ш. и 6-11° з.д. Ирландия

32-34° с.ш. и 130-132° в.д. Косю

Современные изобретения науки и техники позволяют использовать новейшие способы определения географических координат с высокой точностью.

Специально для этого была разработана  навигационная спутниковая система  —  GPS  (от английского Global Position System —  глобальная система позиционирования ).

Технология основана на использовании сигналов от искусственных спутников, которые вращаются вокруг нашей планеты и передают сигналы. Сигналы принимаются на Земле с помощью специальных приборов.

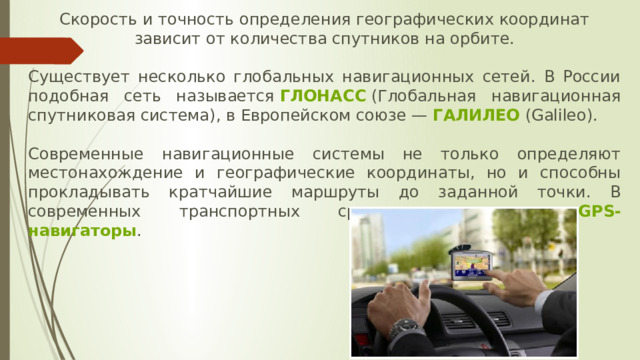

Скорость и точность определения географических координат зависит от количества спутников на орбите.

Существует несколько глобальных навигационных сетей. В России подобная сеть называется  ГЛОНАСС  (Глобальная навигационная спутниковая система), в Европейском союзе —  ГАЛИЛЕО  (Galileo).

Современные навигационные системы не только определяют местонахождение и географические координаты, но и способны прокладывать кратчайшие маршруты до заданной точки. В современных транспортных средствах установлены  GPS-навигаторы .

Измерение расстояний по прямой с помощью масштаба

Например, на карте масштаба 1:100 000 (в 1 см 1 км) расстояние равно 6,5 см, т. е. на местности это расстояние составляет

1 * 6,5 = 6,5 км.

Измерение по карте длины кривой линии с помощью масштаба

Измерение проводится по карте масштаба 1:5000000 (в 1 см 50 км).

Раствор циркуля выставлен на 5 мм, при этом протяженность объекта на карте равна пять растворов циркуля.

Следовательно, чтобы узнать протяженность объекта на местности необходимо:

5 мм * 5 = 25 мм = 2,5 см. Таким образом, длина будет равна 50 км *2,5 = 125 км

Можно измерить длину кривой влажной тонкой ниткой. Ее выкладывают по всем извилинам реки. Затем, выпрямив нитку без сильного натяжения, измеряют ее длину в сантиметрах, а по масштабу определяют длину реки в действительности.

Если производится измерение длины реки по мелкомасштабной карте, то полученный результат оказывается меньше, реальной длины этой реки. Это связано с тем, что на мелкомасштабных картах невозможно показать все мелкие изгибы ее русла. Топографические же карты дают больше возможности отразить все изгибы русла, к тому же искажения на них очень малы. Поэтому наиболее точные результаты измерений можно получить по топографической карте.

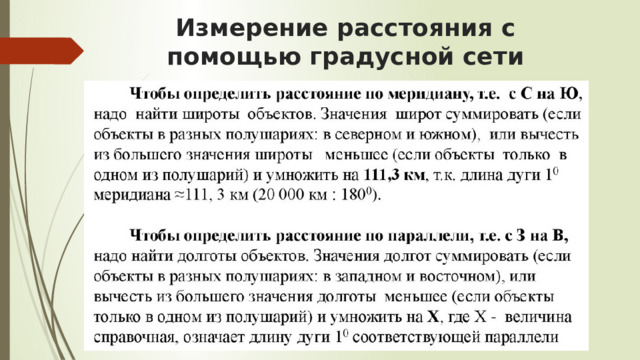

Измерение расстояния с помощью градусной сети

Для расчета расстояний по карте или глобусу можно использовать градусную сеть. Для этого надо знать длину дуги 1º

Все меридианы — одинаковой длины, поэтому известно, что длина дуги   1°  по меридиану составляют  111,1  км.

Чтобы определить расстояние между двумя пунктами, лежащими на одном меридиане, вычисляют расстояние между ними в градусах, а затем число градусов умножают на 111, 1 км.

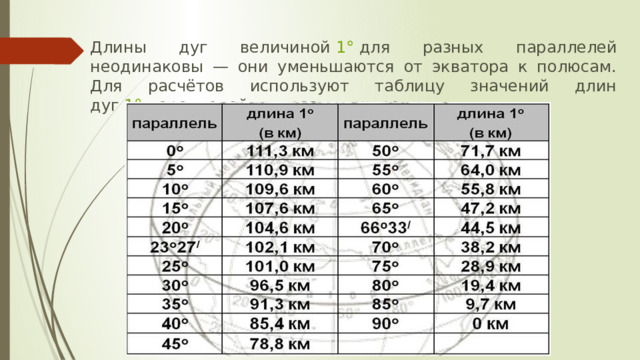

Длины дуг величиной  1°  для разных параллелей неодинаковы — они уменьшаются от экватора к полюсам. Для расчётов используют таблицу значений длин дуг  1°  параллелей для разных широт:

Тропик Козерога (23 ° 27′ ю. ш.)

Тропик Рака (23 ° 27′с. ш.)

Полярный круг (66 ° 33′ с. ш.)

Южный полярный круг (66 ° 33′ю. ш.)

Для меридианов это верно всегда, а длина дуги 1º по параллелям уменьшается к полюсам

Измерение расстояния с помощью градусной сети

Длины дуг величиной  1°  для разных параллелей неодинаковы — они уменьшаются от экватора к полюсам.

А =  ( д 1+   д 2 )  ⋅   104,6  (длина  1°  на широте  20° )  =  ( 10°+   20° )  ⋅   104,6=   30°   ⋅   104,6=   3138  км.

Б =  ( д 1   –   д 2 )  ⋅   109,6=  ( 20°–   10° )  ⋅   109,6=   10°⋅   109,6=   1096  км.

В =  ( д 2   –   д 1 )  ⋅   96,5=  ( 90°–   60° )  ⋅   96,5=   30°⋅   96,5=   2895  км.

Определение расстояний по параллели

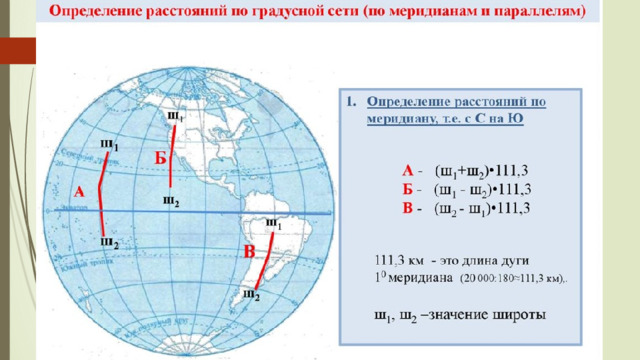

Определение расстояний по меридиану

Длина дуги  1°  меридиана приблизительно равна  111,3  км ( 20000  км  :   180°=   111,3  км).

А =  ( ш 1+   ш 2 )  ⋅   111,1=  ( 20°+   10° )  ⋅   111,3=   30°⋅   111,1=   3333  км.

Б =  ( ш 1   –   ш 2 )  ⋅   111,1=  ( 40°–   10° )  ⋅   111,3=   30°⋅   111,1=   3333  км.

В =  ( ш 2   –   ш 1 )  ⋅   111,1=  ( 30°–   10° )  ⋅   111,3=   20°⋅   111,1=   2222  км.

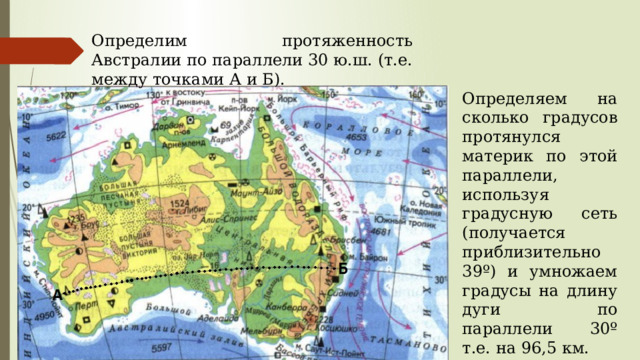

Определим протяженность Австралии по параллели 30 ю.ш. (т.е. между точками А и Б).

Определяем на сколько градусов протянулся материк по этой параллели, используя градусную сеть (получается приблизительно 39º) и умножаем градусы на длину дуги по параллели 30º т.е. на 96,5 км.

39º *96,5 км = 3763,5 км

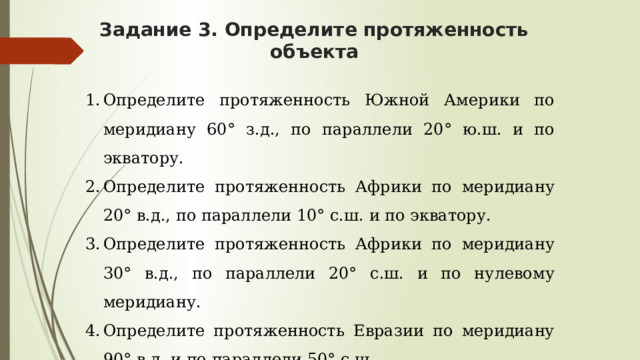

Задание 3. Определите протяженность объекта

• Определите протяженность Южной Америки по меридиану 60° з.д., по параллели 20° ю.ш. и по экватору.
• Определите протяженность Африки по меридиану 20° в.д., по параллели 10° с.ш. и по экватору.
• Определите протяженность Африки по меридиану 30° в.д., по параллели 20° с.ш. и по нулевому меридиану.
• Определите протяженность Евразии по меридиану 90° в.д. и по параллели 50° с.ш.

Задание 4. Определите расстояние между двумя точками на карте без помощи линейки

Вариант

Объекты

1

оз. Виктория – о. Суматра

2

оз. Виктория – о. Калимантан

3

о. Огненная земля – о. Гренландия

4

5

оз. Виктория – о-ва. Галаппагос

о-ва. Галаппагос – о. Суматра

6

о-ва. Галаппагос – о. Калимантан

7

о. Куба – о. Баффинова земля

8

о. Сардиния – о. Хонсю

9

о. Мадагаскар – о. Новая Земля

10

о. Тасмания – о. Новая Гвинея
