Презентация по информатике "Устройства компьютера. Процессор, память"

Данные - это информация, представленная в компьютере в виде двоичного компьютерного кода.

Программы - это алгоритм, который записан на языке программирования и выполняется компьютером.

Процессор (микропроцессор, chip кристалл) – это основной рабочий компонент компьютера, который:

- выполняет арифметические и логические операции;

- управляет вычислительным процессом;

- координирует работу всех устройств компьютера.

Системная плата.

Основным аппаратным компонентом компьютера является системная плата. На системной плате реализована магистраль обмена информацией, имеются разъемы для установки процессора и оперативной памяти, а также слоты для установки контроллеров внешних устройств.

Оперативная память.

Оперативная память представляет собой последовательность пронумерованных, начиная с нуля, ячеек.

В каждой ячейке может храниться двоичный код, длиной восемь знаков.

Объем оперативной памяти компьютера можно определить по формуле:

I_оп =  I_яч * N, где: I_яч   – количество информации, хранящейся в ячейке, N – количество ячеек.

Пример:

В компьютере количество ячеек памяти равно 1 073 741 824

Количество информации в каждой ячейке, Iяч = 8 битов = 1 байт

Тогда информационный объём оперативной памяти данного компьютера равен:

I_оп = I_яч* N =

1 байт * 1 073 741 824 =

1 073 741 824 байтов/1024 =

1 048 576 Кбайт/1024 =

1024 Мбайт =

1 Гбайт.

«Не бойся, когда

не знаешь: страшно,

когда знать не хочется»

Устройства компьютера

Процессор, память.

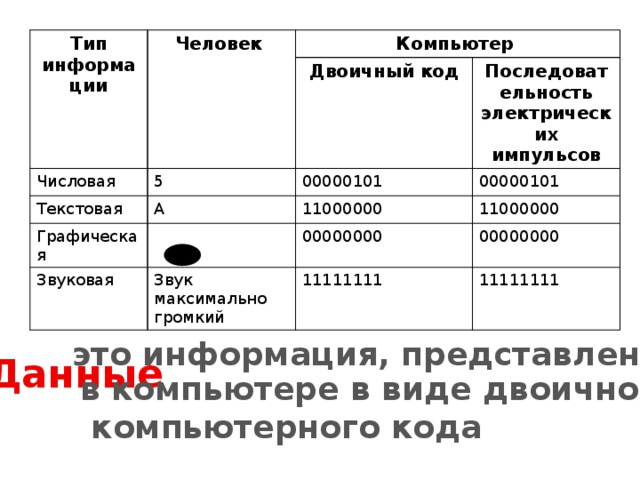

Тип информации

Человек

Компьютер

Числовая

Двоичный код

5

Текстовая

Последовательность электрических импульсов

00000101

А

Графическая

Звуковая

00000101

11000000

Звук максимально громкий

11000000

00000000

00000000

11111111

11111111

это информация, представленная

Данные

в компьютере в виде двоичного

компьютерного кода

Программы

это алгоритм, который записан на

языке программирования и выполняется

компьютером.

Функциональная схема компьютера

Процессор

Оперативная память

МАГИСТРАЛЬ

Устройства ввода

Долговременная память

Устройства вывода

Процессор

(микропроцессор, chip кристалл) – это основной рабочий компонент компьютера, который: -выполняет арифметические и логические операции; -управляет вычислительным процессом; -координирует работу всех устройств компьютера.

Реализуется процессор в виде большой

интегральной схемы (БИС) на которой

размешаются десятки миллионов функциональных элементов.

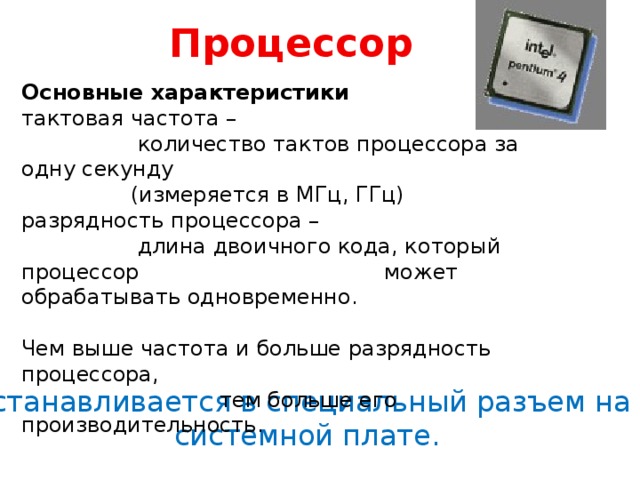

Процессор

Основные характеристики

тактовая частота –

количество тактов процессора за одну секунду

(измеряется в МГц, ГГц)

разрядность процессора –

длина двоичного кода, который процессор может обрабатывать одновременно.

Чем выше частота и больше разрядность процессора,

тем больше его производительность.

Устанавливается в специальный разъем на

системной плате.

Системная плата

Основным аппаратным компонентом компьютера является системная плата. На системной плате реализована магистраль обмена информацией, имеются разъемы для установки процессора и оперативной памяти, а также слоты для установки контроллеров внешних устройств.

Оперативная память

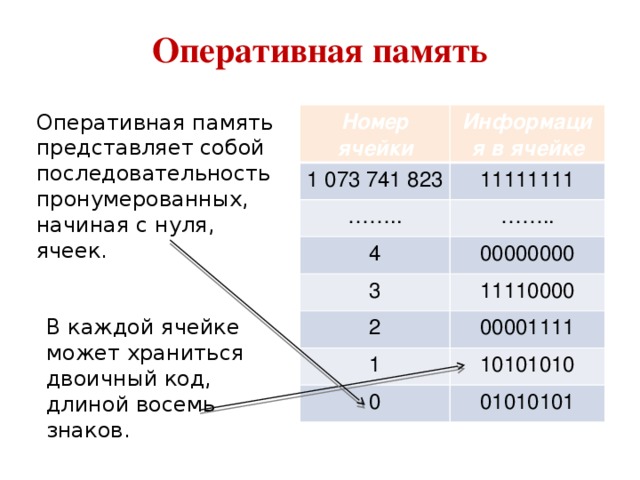

Оперативная память представляет собой последовательность пронумерованных, начиная с нуля, ячеек.

Номер ячейки

Информация в ячейке

1 073 741 823

11111111

…… ..

…… ..

4

00000000

3

11110000

2

00001111

1

10101010

0

01010101

В каждой ячейке может храниться двоичный код, длиной восемь знаков.

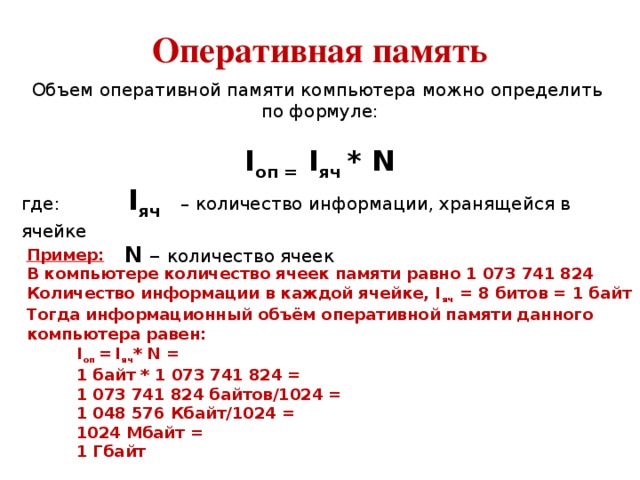

Оперативная память

Объем оперативной памяти компьютера можно определить

по формуле:

I оп = I яч * N

где: I яч – количество информации, хранящейся в ячейке

N – количество ячеек

Пример:

В компьютере количество ячеек памяти равно 1 073 741 824

Количество информации в каждой ячейке, I яч = 8 битов = 1 байт

Тогда информационный объём оперативной памяти данного компьютера равен:

I оп = I яч * N = 1 байт * 1 073 741 824 = 1 073 741 824 байтов/1024 = 1 048 576 Кбайт/1024 = 1024 Мбайт = 1 Гбайт

Оперативная память

Оперативная память изготавливается в виде

модулей памяти

Модули памяти устанавливаются в специальные разъёмы на системной плате компьютера

Долговременная память

жёсткий диск

оптический диск

Flash-диск

Карта памяти (flash-память)

дискета

Долговременная память

Жёсткий магнитный диск

Долговременная память

Оптический диск

Поверхность оптического диска имеет участки с различной отражающей способностью. Луч лазера дисковода падает на поверхность диска, отражается и преобразуется в цифровой компьютерный код (отражает – 1, не отражает – 0).

Долговременная память

Энергонезависимая память

Flash-диск изнутри:

1. USB-разъём.

2. Микроконтроллер.

3. Контрольные точки.

4. Микросхема Flash-памяти.

5. Кварцевый резонатор.

6. Светодиод.

7. Переключатель «защита от записи».

8. Место для дополнительной микросхемы памяти.

Долговременная память

Энергонезависимая память

Карта flash-памяти представляет собой большую интегральную схему (БИС), помещенную в миниатюрный плоский корпус.

Для считывания информации с карт памяти используются специальные адаптеры.

Для предотвращения потери информации на носителях и их выхода из строя необходимо

• Модули ОП оберегать от электростатических зарядов при установке;
• Дискеты оберегать от нагревания и сильных магнитных полей;
• Жесткие диски оберегать от ударов при установке;
• Оптические диски оберегать от загрязнений и царапин;
• Flash-память оберегать от неправильного отключения от компьютера.
