Презентация на урок физики "Линзы"

В презентации показано построение и ход  лучей в линзах, полное описание каждого луча, который получается про прохождении изображения через линзу.

Основные точки линзы

d – расстояние от предмета до главного оптического центра линзы,

f – расстояние от главного оптического центра линзы до изображения предмета.

«Удобные лучи»

Лучи, падающие параллельно главной оптической оси, после преломления в линзе проходят через фокус линзы.

Лучи, идущие к линзе через фокус, после преломления направлены параллельно главной оптической оси.

Лучи, проходящие через оптический центр линзы, не меняют своего направления.

МБОУ «Сангарская средняя общеобразовательная школа №1

Урок физики в 8 классе

Построение изображения в линзах

Учитель физики

Денискина Елена Владимировна

Основные точки линзы

2F

F

F

2F

О

f

d

d – расстояние от предмета до главного оптического центра линзы,

f – расстояние от главного оптического центра линзы до изображения предмета.

«Удобные лучи»

1

2

F

3

F

• Лучи, падающие параллельно главной оптической оси, после преломления в линзе проходят через фокус линзы.
• Лучи, идущие к линзе через фокус, после преломления направлены параллельно главной оптической оси.
• Лучи, проходящие через оптический центр линзы, не меняют своего направления.

 F  d

F

F

2F

ИЗОБРАЖЕНИЕ:

• действительное,
• уменьшенное,
• обратное (перевернутое).

F  d   F

F

2F

F

2F

ИЗОБРАЖЕНИЕ:

• действительное,
• увеличенное,
• обратное (перевернутое).

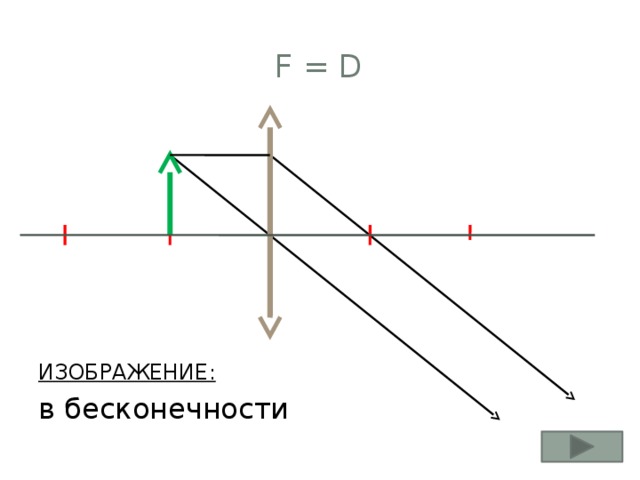

F = d

ИЗОБРАЖЕНИЕ:

в бесконечности

d  F

ИЗОБРАЖЕНИЕ:

• мнимое,
• увеличенное,
• прямое.

F

F

2F

F  d   F

F

F

2F

ИЗОБРАЖЕНИЕ:

• мнимое,
• уменьшенное,
• прямое.

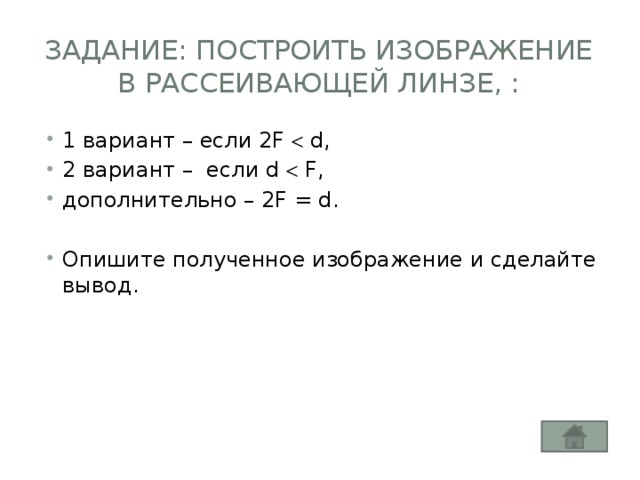

Задание: построить изображение в рассеивающей линзе, :

• 1 вариант – если 2F  d,
• 2 вариант – если d  F,
• дополнительно – 2F = d.

• Опишите полученное изображение и сделайте вывод.

Q

F ´

F

S

S 1

P

фокальная плоскость

PQ -побочная оптическая ось

F ´ - побочный фокус

S 1 - изображение точки S

Домашнее задание:

• § 64.
• Упр. 9 (5, 7) стр. 195
