Презентация к уроку черчение "Виды"

В и д о м называется изображение, обращённой к наблюдателю видимой части поверхности предмета.

Класификация видов:

Основные

Дополнительные

Местные

Расположение основных видов

Вид сверху-под главным видом

Вид слева-справа от главного вида

Вид справа-слева от главного вида

Вид снизу-над главным видом

Вид сзади-справа от вида слева

Дополнительные виды применяют, если при выполнении чертежей невозможно какую-либо часть изделия показать на основных видах без искажения формы и размеров.

Дополнительный вид расположен не в проекционной связи с изображением поверхности детали.

Над поверхностью детали указывают под прямым углом стрелку и букву русского алфавита, а над дополнительным видом соответствующую букву.

П Р Е Д М Е Т

Инженерная графика

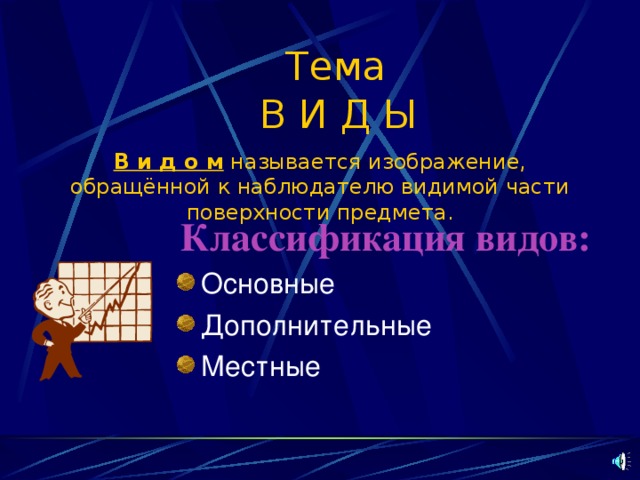

Тема

В И Д Ы

В и д о м называется изображение, обращённой к наблюдателю видимой части поверхности предмета.

Классификация видов:

• Вид спереди (главный вид)
• Вид сверху
• Вид слева
• Вид справа
• Вид снизу
• Вид сзади

основных

• Вид сверху-под главным видом
• Вид слева-справа от главного вида
• Вид справа-слева от главного вида
• Вид снизу-над главным видом
• Вид сзади-справа от вида слева

• Вид снизу-под главным видом
• Вид слева-слева от главного вида
• Вид справа-справа от главного вида
• Вид сверху-над главным видом
• Вид сзади-справа от вида справа

Применяют, если при выполнении чертежей невозможно какую-либо часть изделия показать на основных видах без искажения формы и размеров.

Дополнительный вид расположен не в проекционной связи с изображением поверхности детали.

Над поверхностью детали указывают под прямым углом стрелку и букву русского алфавита, а над дополнитель-ным видом соотве-тствующую букву.

Дополнительный вид расположен в проекционной связи с изображением предмета

В этом случае над поверхностью детали не ставят стрелку, а над дополнительным видом не ставят букву.

Дополнительный вид допускается повёртывать

В этом случае над повёрнутым изоб-ражением с правой стороны буквы ука-зывают знак, обоз-начающий, что изображение по-вёрнуто.

Местным видом на-зывается изобра-жение отдельного узкоограниченного места поверхности детали.

Местный вид офор-мляется анало-гично дополнитель-ному.
