Построение изображений, даваемых линзами

Сайрес Смит для того, чтобы разжечь костер, взял «два стекла, снятые с часов инженера и Спилета. Наполнив их водой и скрепив их края с помощью глины, Сайрес Смит сфабриковал настоящее зажигательное стекло, которое сосредоточило лучи солнца на охапке сухого мха и воспламенило его».

Какой физический прибор сделал Сайрес Смит? Для чего между выпуклыми стеклами он налил воды?

Что такое линза?

Линзой называют прозрачное тело, ограниченное с двух сторон сферическими поверхностями.

Какие линзы бывают?

Собирающие и рассеивающие.

Что такое собирающая линза?

Собирающая линза – это линза, преобразующая параллельный пучок света в сходящийся.

Что такое рассеивающая линза?

Рассеивающая линза – это линза, преобразующая параллельный пучок света в расходящийся.

Что такое главный фокус линзы?

Точка на главной оптической оси, в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе.

«Построение изображений, даваемых линзами».

Выполнила учитель

физики МБОУ СОШ №1

г.Минеральные Воды

Гарибян Анаит Овиковна

Сайрес Смит для того, чтобы разжечь костер, взял «два стекла, снятые с часов инженера и Спилета. Наполнив их водой и скрепив их края с помощью глины, Сайрес Смит сфабриковал настоящее зажигательное стекло, которое сосредоточило лучи солнца на охапке сухого мха и воспламенило его» .

Какой физический прибор сделал Сайрес Смит? Для чего между выпуклыми стеклами он налил воды?

Линзой называют прозрачное тело, ограниченное с двух сторон сферическими поверхностями.

Что такое линза ?

Собирающие

и

рассеивающие .

Какие линзы бывают?

Что такое собирающая линза?

Собирающая линза – это линза, преобразующая параллельный пучок света в сходящийся.

Что такое рассеивающая линза?

Рассеивающая линза – это линза, преобразующая параллельный пучок света в расходящийся.

Точка на главной оптической оси, в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе.

Что такое главный фокус линзы?

Что такое фокусное расстояние?

Фокусное расстояние -расстояние от главного фокуса до центра линзы. Обозначается F .

Тонкая линза – это линза, толщина которой пренебрежимо мала по сравнению с радиусами кривизны ее поверхности.

Что такое тонкая линза?

Что такое оптическая сила линзы?

Оптическая сила линзы– величина обратная фокусному расстоянию линзы.

• Луч света направленный до линзы параллельно оптической оси, после прохождения линзы пойдёт через фокус.
• Луч света, проходящий через оптический центр не преломляется.
• Луч света проходящий до линзы через фокус, после прохождения линзы пойдёт параллельно оптической оси.

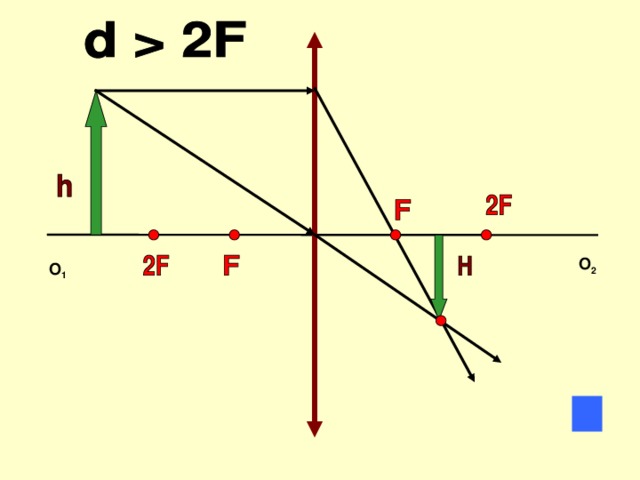

ДЕЙСТВИТЕЛЬНОЕ


А

O 2

О 1

А /

А /

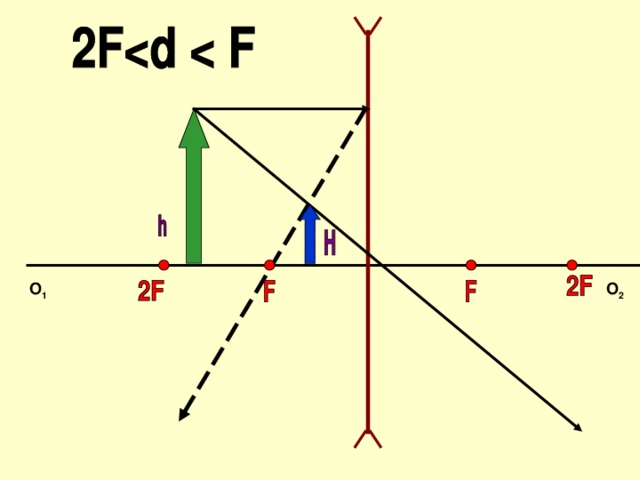

МНИМОЕ


А

O 2

О 1

O 2

О 1

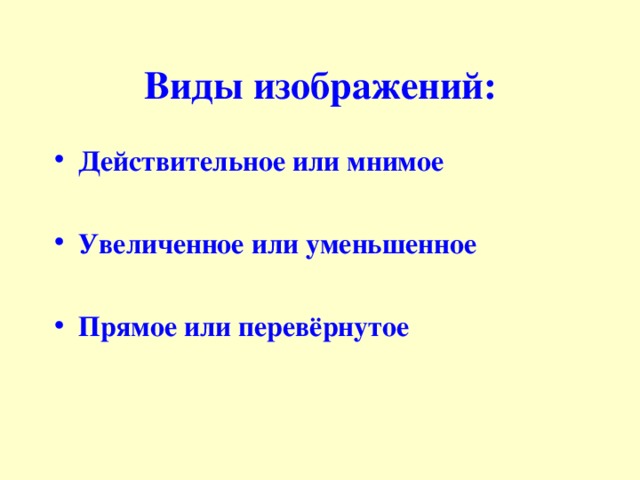

Виды изображений:

• Действительное или мнимое

• Увеличенное или уменьшенное

• Прямое или перевёрнутое

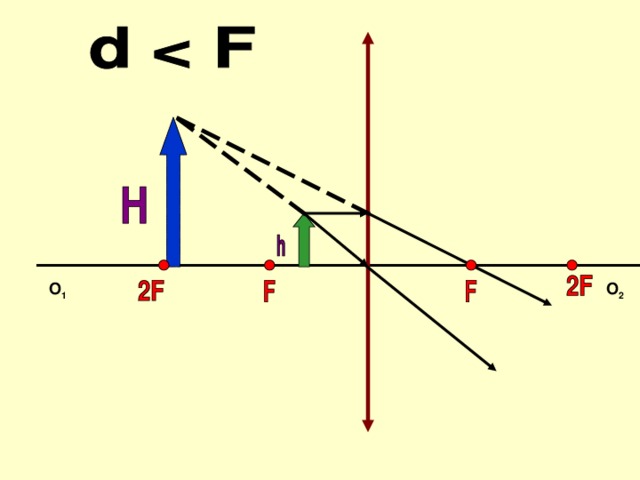

О 1

O 2

О 1

O 2

ЛИНЕЙНЫЙ ПРЕДМЕТ, РАСПОЛОЖЕННЫЙ

ПАРАЛЛЕЛЬНО ГЛАВНОЙ ОПТИЧЕСКОЙ ОСИ

A

B

B /

О 1

O 2

A /

Найдите графически оптический центр и главный фокус собирающей линзы, если известно, что АВ – предмет, А / В / - его изображение, О 1 О 2 – главная оптическая ось собирающей линзы.

А

В

В /

О 2

О 1

О

А /

ГРАФИЧЕСКОЕ ОПРЕДЕЛЕНИЕ ПОЛОЖЕНИЯ ОПТИЧЕСКОГО ЦЕНТРА

И ГЛАВНОГО ФОКУСА ЛИНЗЫ

A /

H

K

A

h

В /

В

O 1

O

O 2

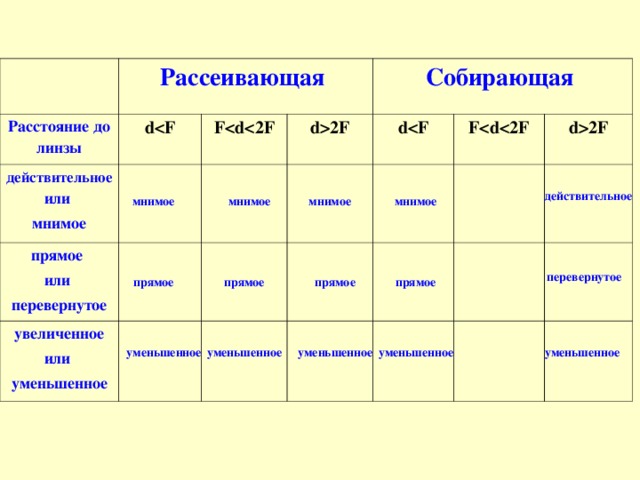

2F Собирающая увеличенное или уменьшенное dFd2F действительное мнимое мнимое мнимое мнимое перевернутое прямое прямое прямое прямое уменьшенное уменьшенное уменьшенное уменьшенное уменьшенное " width="640"

Рассеивающая

Расстояние до линзы

d

действительное или

мнимое

F

прямое

или

перевернутое

d2F

Собирающая

увеличенное

или

уменьшенное

d

F

d2F

действительное

мнимое

мнимое

мнимое

мнимое

перевернутое

прямое

прямое

прямое

прямое

уменьшенное

уменьшенное

уменьшенное

уменьшенное

уменьшенное

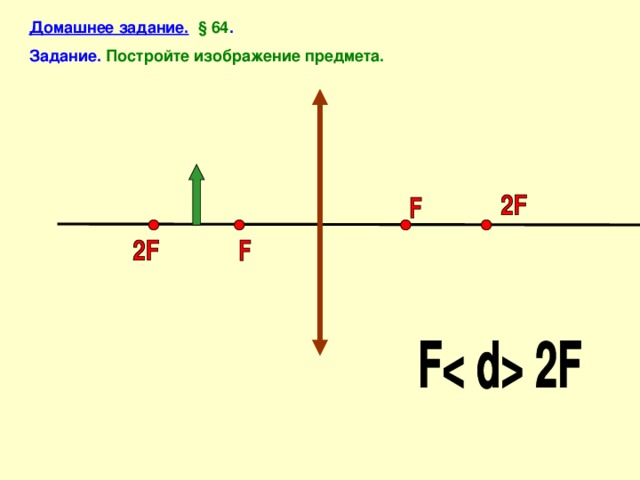

Домашнее задание. § 64 .

Задание. Постройте изображение предмета.

Задание повышенного уровня. Постройте изображение предмета, находящегося на главной оптической оси.

В

А

О 1

О 2

Творческое задание.

Изготовьте ледяную линзу, для чего

налейте в чашку воды и заморозьте ее.

Затем, слегка подогрев чашку, выньте

готовую ледяную линзу. Определите ее

фокусное расстояние.
