Основы передачи данных в сети

Презентация к уроку по основам передачи данных в сети.

Основы передачи данных

Характеристика процесса передачи данных

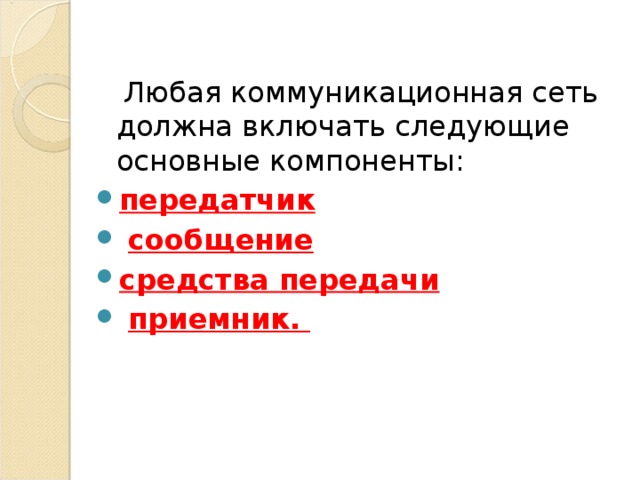

Любая коммуникационная сеть должна включать следующие основные компоненты:

• передатчик
• сообщение
• средства передачи
• приемник.

Передатчик – устройство, являющееся источником данных.

Приемник – устройство, принимающее данные.

Приемником могут быть компьютер, терминал или какое-либо цифровое устройство.

Сообщение – цифровые данные определенного формата, предназначенные для передачи.

Это может быть файл базы данных, таблица, ответ на запрос, текст или изображение.

Средства передачи – физическая передающая среда и специальная аппаратура, обеспечивающая передачу сообщений.

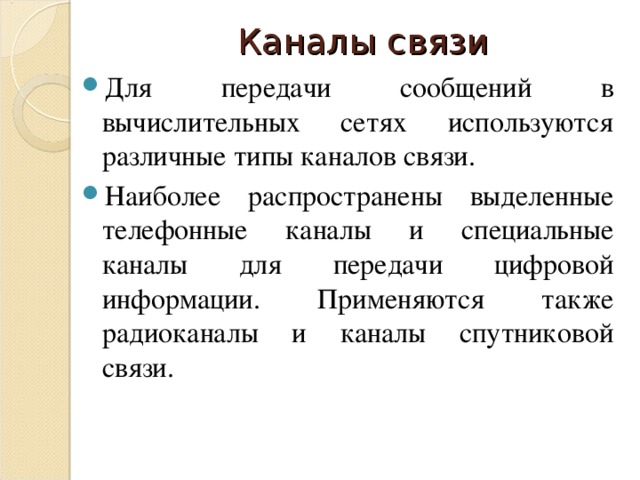

Каналы связи

• Для передачи сообщений в вычислительных сетях используются различные типы каналов связи.
• Наиболее распространены выделенные телефонные каналы и специальные каналы для передачи цифровой информации. Применяются также радиоканалы и каналы спутниковой связи.

Каналы связи

• В ЛВС, где в качестве передающей среды используются витая пара проводов, коаксиальный кабель и оптоволоконный кабель .

Для характеристики процесса обмена сообщениями по каналам связи используются следующие понятия:

- режим передачи,

-код передачи,

-тип синхронизации .

Режим передачи

Существуют три режима передачи: - симплексный

- полудуплексный

- дуплексный.

Симплексный режим – передача данных только в одном направлении.

Примером симплексного режима передачи является система, в которой информация, собираемая с помощью датчиков, передается для обработки на ЭВМ. В вычислительных сетях симплексная передача практически не используется.

Полудуплексный режим - попеременная передача информации, когда источник и приемник последовательно меняются местами

Яркий пример работы в полудуплексном режиме – разведчик, передающий в Центр информацию, а затем принимающий инструкции из Центра

Дуплексный режим – одновременные передача и прием сообщений.

Дуплексный режим является наиболее скоростным режимом работы и позволяет эффективно использовать вычислительные возможности быстродействующих ЭВМ в сочетании с высокой скоростью передачи данных по каналам связи. Пример дуплексного режима – телефонный разговор.

Коды передачи данных

Для передачи информации по каналам связи используются специальные коды. Коды эти стандартизованы и определены рекомендациями ISO ( International Organization for Standardiza-tion ) – Международной организации по стандартизации (МОС) или Международного консультативного комитета по телефонии и телеграфии (МККТТ).

Наиболее распространенным кодом передачи по каналам связи является код ASCII , принятый для обмена информа-цией практически во всем мире (отечественный аналог – код КОИ-7 ).

Следует обратить внимание еще на один способ связи между ЭВМ, когда ЭВМ объединены в комплекс с помощью интерфейсного кабеля и с помощью двухпроводной

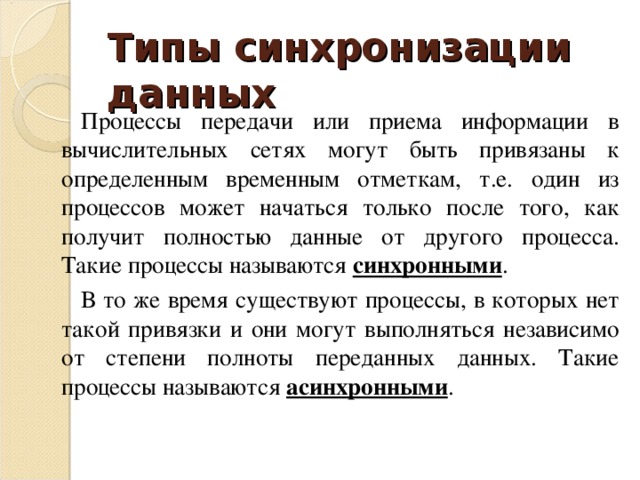

Типы синхронизации данных

Процессы передачи или приема информации в вычислительных сетях могут быть привязаны к определенным временным отметкам, т.е. один из процессов может начаться только после того, как получит полностью данные от другого процесса. Такие процессы называются синхронными .

В то же время существуют процессы, в которых нет такой привязки и они могут выполняться независимо от степени полноты переданных данных. Такие процессы называются асинхронными .

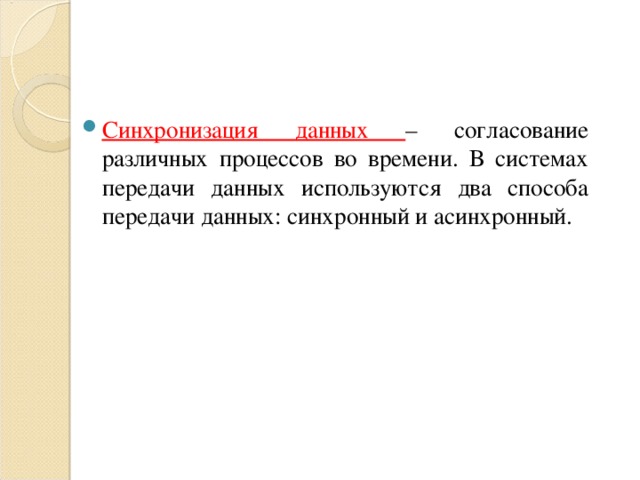

• Синхронизация данных – согласование различных процессов во времени. В системах передачи данных используются два способа передачи данных: синхронный и асинхронный.
