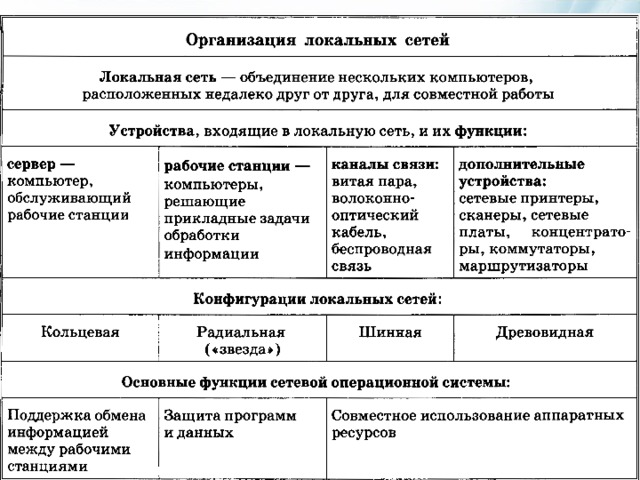

Организация локальных сетей

Локальная сеть - объединение нескольких компьютеров, расположенных на небольшом расстоянии друг от друга (обычно в пределах одного здания) для совместного решения информационных, вычислительных, учебных и других задач.

Назначение локальных сетей

• обеспечение надёжности при управлении ответственным процессом в режиме реального времени (дублирующий компьютер);
• осуществление работы терминалов в режиме разделённого времени;
• совместное использование файлов, баз данных и аппаратных ресурсов;
• создание автоматизированных систем управления предприятием и технологическим процессом

Аппаратура локальной сети

• компьютеры (серверы и рабочие станции);
• сетевые платы;
• каналы связи;
• специальные устройства, поддерживающие функционирование сети (маршрутизаторы, концентраторы, коммутаторы).

Одноранговая сеть - все компьютеры, входящие в неё, имеют одинаковую значимость (статус) и ни один из них не подчинён другому.

Сетевая плата - адаптер , используемый для подключения к сети каждого компьютера и  поддерживающий конкретную схему подключения.

К сетевой плате подключается сетевой кабель.

§22. Организация локальных сетей.

Рыженко Е. В. МБОУ г. Астрахани " СОШ №64"

Локальная сеть -

объединение нескольких компьютеров, расположенных на небольшом расстоянии друг от друга (обычно в пределах одного здания) для совместного решения информационных, вычислительных, учебных и других задач.

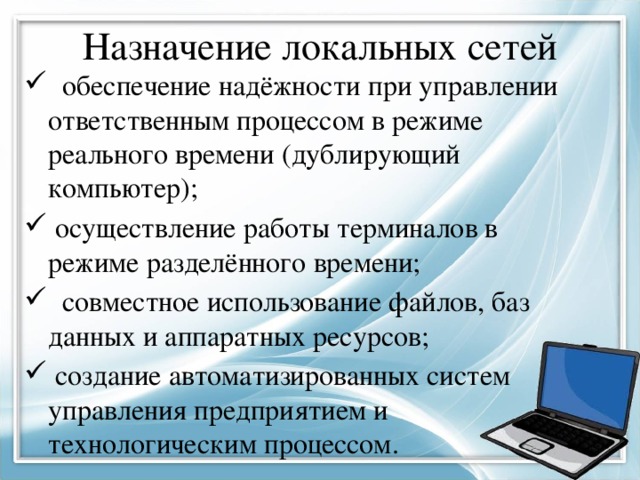

Назначение локальных сетей

• обеспечение надёжности при управлении ответственным процессом в режиме реального времени (дублирующий компьютер);
• осуществление работы терминалов в режиме разделённого времени;
• совместное использование файлов, баз данных и аппаратных ресурсов;
• создание автоматизированных систем управления предприятием и технологическим процессом.

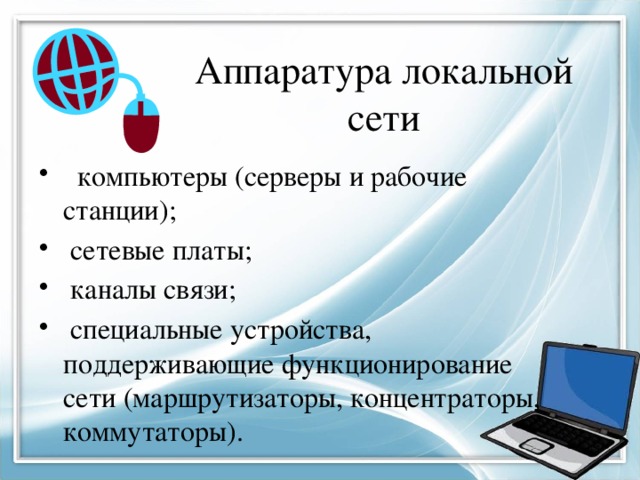

Аппаратура локальной сети

• компьютеры (серверы и рабочие станции);
• сетевые платы;
• каналы связи;
• специальные устройства, поддерживающие функционирование сети (маршрутизаторы, концентраторы, коммутаторы).

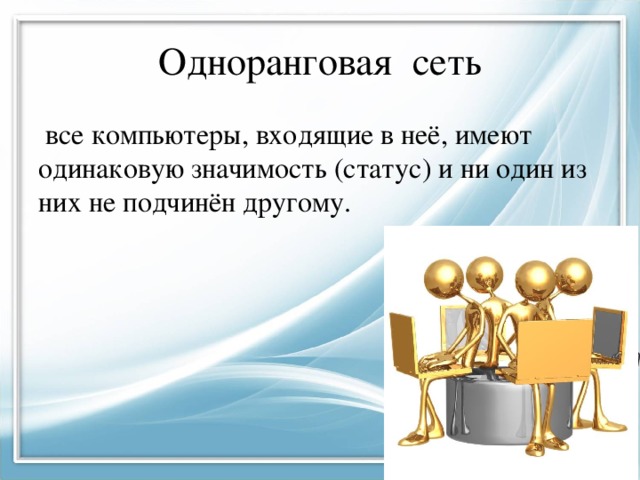

Одноранговая сеть

все компьютеры, входящие в неё, имеют одинаковую значимость (статус) и ни один из них не подчинён другому.

Рабочая станция

Сервер

компьютеры конечных пользователей

выделенный в сети компьютер, выполняющий функции обслуживания рабочих станций.

• файл-сервер
• сервер базы данных и др.

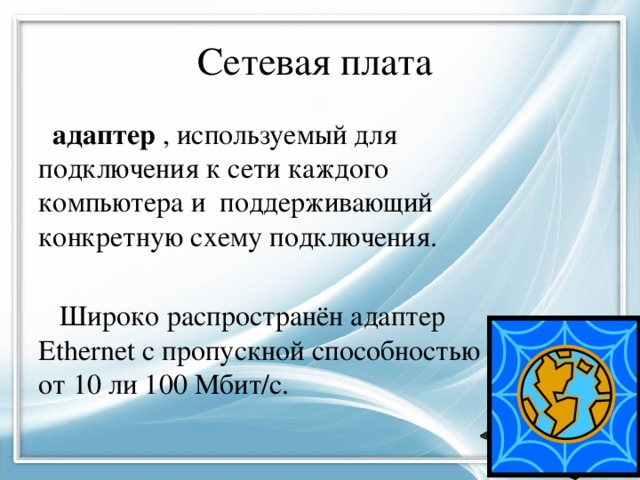

Сетевая плата

адаптер , используемый для подключения к сети каждого компьютера и поддерживающий конкретную схему подключения.

Широко распространён адаптер Ethernet с пропускной способностью от 10 ли 100 Мбит/с.

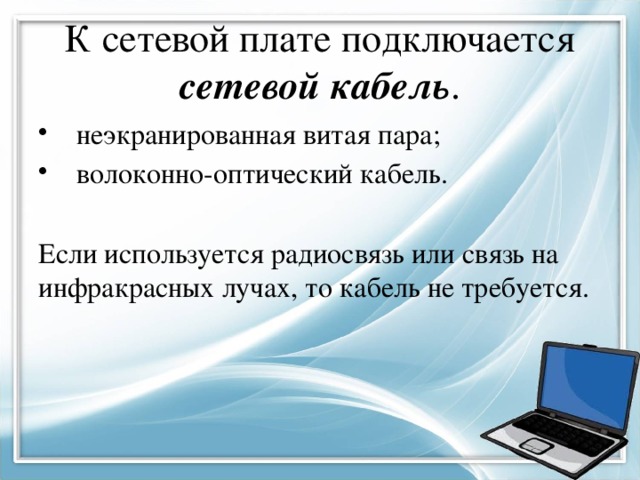

К сетевой плате подключается сетевой кабель .

• неэкранированная витая пара;
• волоконно-оптический кабель.

Если используется радиосвязь или связь на инфракрасных лучах, то кабель не требуется.

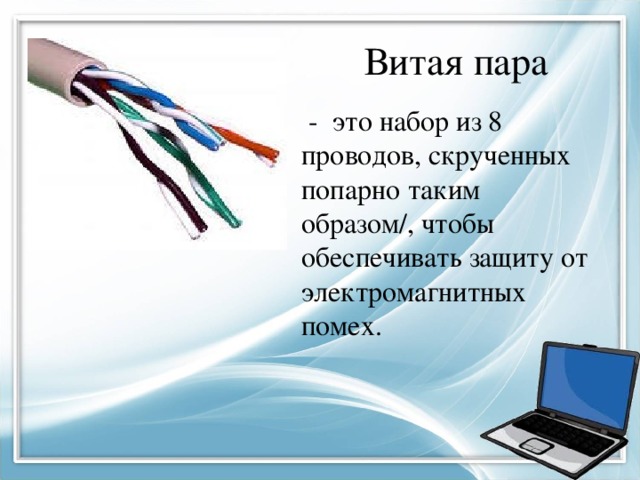

Витая пара

- это набор из 8 проводов, скрученных попарно таким образом/, чтобы обеспечивать защиту от электромагнитных помех.

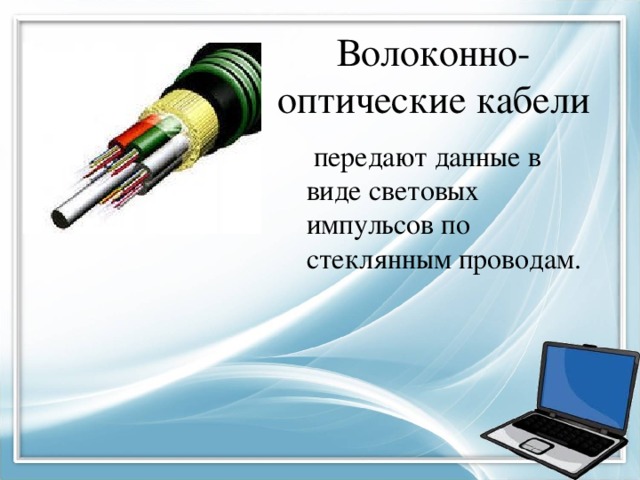

Волоконно-оптические кабели

передают данные в виде световых импульсов по стеклянным проводам.

Концентратор (ХАБ)

• устройство, объединяющее несколько ( от 5 до 48) ветвей звёздообразной локальной сети и передающее информационные пакеты во все ветви одинаково.

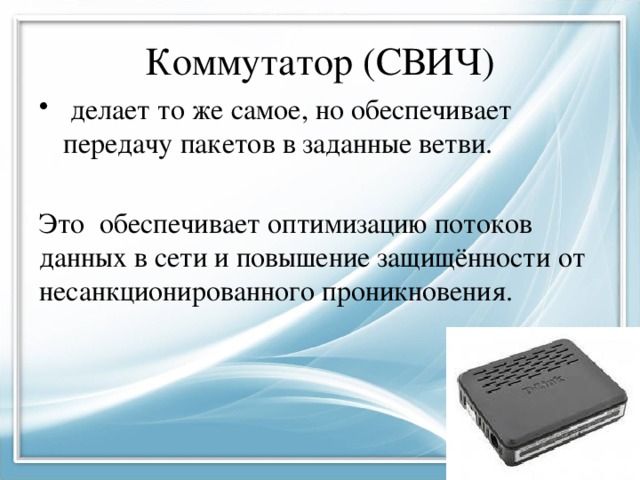

Коммутатор (СВИЧ)

• делает то же самое, но обеспечивает передачу пакетов в заданные ветви.

Это обеспечивает оптимизацию потоков данных в сети и повышение защищённости от несанкционированного проникновения.

Маршрутизатор (РОУТЕР)

• устройство, выполняющее пересылку данных между двумя сетями, как локальными, так и глобальными.

По сути он является специализированным микрокомпьютером, имеет собственный процессор, оперативную и постоянную память, операционную систему.

Топологии сетей

• Кольцевая
• Радиальная

( звезда)

• Шина
• Древовидная

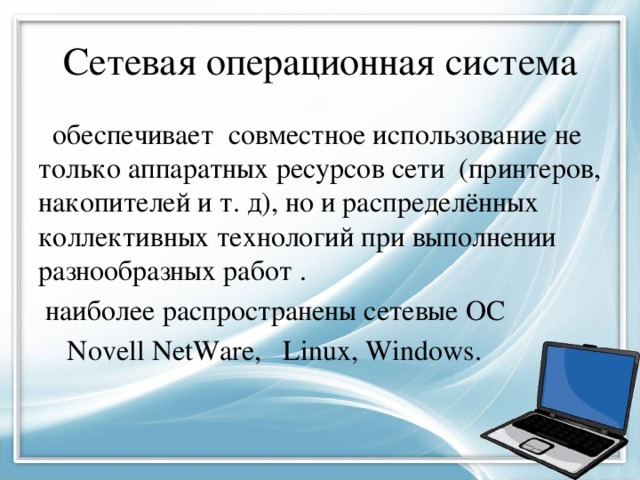

Сетевая операционная система

обеспечивает совместное использование не только аппаратных ресурсов сети (принтеров, накопителей и т. д), но и распределённых коллективных технологий при выполнении разнообразных работ .

наиболее распространены сетевые ОС

Novell NetWare, Linux, Windows.

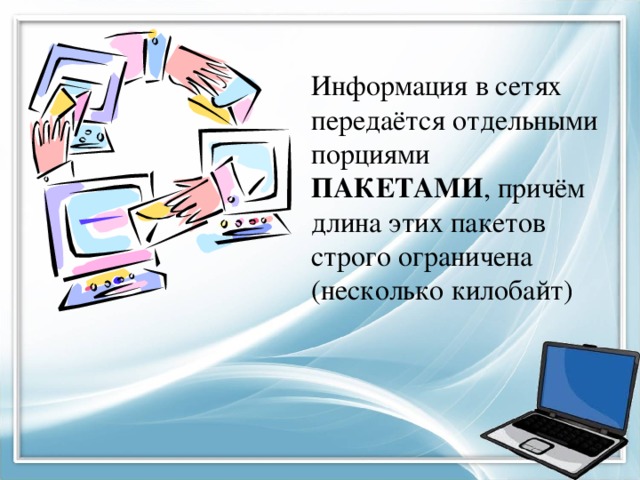

Информация в сетях передаётся отдельными порциями ПАКЕТАМИ , причём длина этих пакетов строго ограничена (несколько килобайт)

Технология «КЛИЕНТ –СЕРВЕР»

глубокое разделение функций компьютеров с сети.

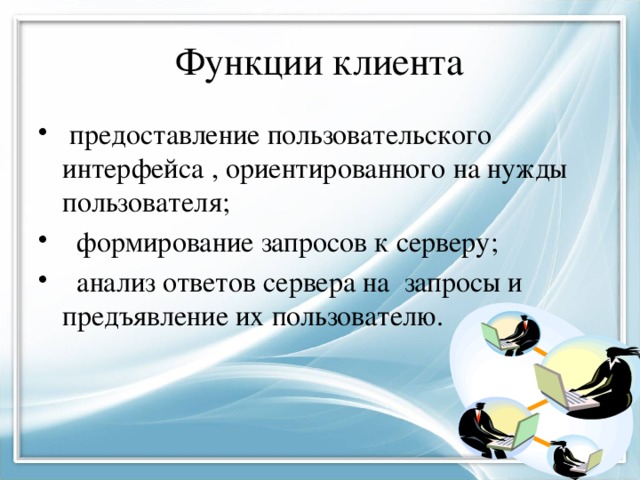

Функции клиента

• предоставление пользовательского интерфейса , ориентированного на нужды пользователя;
• формирование запросов к серверу;
• анализ ответов сервера на запросы и предъявление их пользователю.

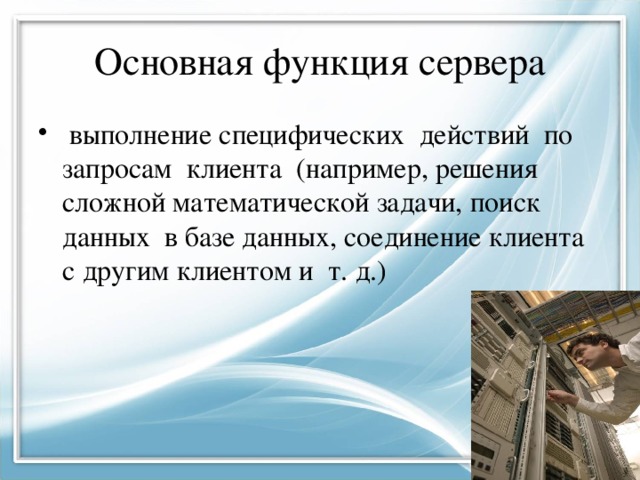

Основная функция сервера

• выполнение специфических действий по запросам клиента (например, решения сложной математической задачи, поиск данных в базе данных, соединение клиента с другим клиентом и т. д.)

Вопросы:

• Что такое компьютерная сеть?
• Для чего создаются локальные компьютерные сети?
• Что такое сервер и рабочая станция?
• Что такое сетевой адаптер, концентратор, коммутатор и маршрутизатор?
• Какие бывают топологии локальных сетей?

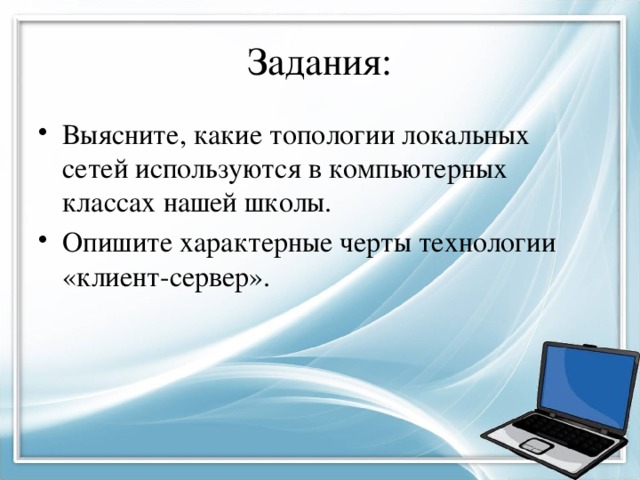

Задания:

• Выясните, какие топологии локальных сетей используются в компьютерных классах нашей школы.
• Опишите характерные черты технологии «клиент-сервер».

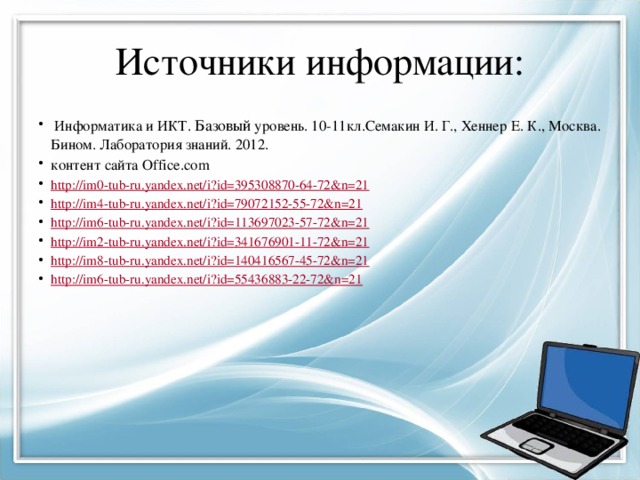

Источники информации:
