Локальная сеть

Компьютерная сеть – это соединение компьютеров для обмена информацией и совместного использования ресурсов (принтер, модем, дисковая память и т.д.)

слайд 2.

Локальная сеть – это сеть, объединяющая компьютеры на небольшие расстояния (учебный класс, офис, предприятие)

 слайд 3. Типы сетей:

Слайд 4.

Локальные сети по способу взаимодействия компьютеров подразделяются на:

Одноранговые

Сети с выделенным сервером.

Одноранговая локальная сеть Слайд 5.

В одноранговой сети:

Для объединения компьютеров в сеть применяется простая кабельная система;

Компьютеры расположены на рабочих столах пользователей;

Пользователи сами выступают в роли администраторов и обеспечивают защиту информации.

 Если к сети подключены более 10-15 пользователей, то одноранговая сеть может оказаться недостаточно производительной. Поэтому большинство сетей используют выделенные серверы.

Слайд 6. Выделенным называется такой сервер, который функционирует только как сервер (исключая функции клиента или рабочей станции). Они специально оптимизированы для быстрой обработки запросов от сетевых клиентов и для управления защитой файлов и каталогов.

Слайд 7.

Сервер (от англ. Server- обслуживающее устройство) – это компьютер, распределяющий ресурсы между пользователями сети.

В сервере устанавливается мощный процессор, большая оперативная и дисковая память, хранится основная часть программного обеспечения и данных сети, которые могут воспользоваться все пользователи сети.

Слайд 8.

Рабочая станция – индивидуальное рабочее место пользователя. На рабочих станциях обычно используются менее производительные компьютеры с меньшей дисковой и оперативной памятью. Программное обеспечение сетей с выделенным сервером.

Слайд 9.

В сетях с выделенным сервером реализуется клиент-серверная технология. На сервере устанавливается серверное ПО:

 Серверная ОС;

Web- сервер (организация Интернет);

Прокси-сервер (обеспечивает работу с Интернет рабочих станций);

Файл-сервер (обеспечение совместного доступа к файлам) и т.д.

На рабочих станциях устанавливается клиентское ПО:

ОС для рабочих станция;

Клиентская часть прикладного ПО и т.д.

Топология сетей.

Термин «топология сети» характеризует физическое расположение компьютеров, кабелей и других компонентов сети. «Топология» - это стандартный термин, который используется профессионалами при описании основной компоновки сети. выбор той или иной топологии влияет на состав необходимого оборудования, характеристики сетевого оборудования, возможности расширения сети, способность управления сетью.

Слайд 11.

Наиболее распространены следующие способы соединения компьютеров:

 Шина (как правило используется для одноранговых сетей);

 Звезда (используется для любых локальных сетей);

 Кольцо.

Тип соединения «шина».

Слайд 12.

Является наиболее распространенной и простой. В ней используется один кабель, называемый магистралью, или сегментом, вдоль которого подключены все компьютеры сети. В сети с этой топологией компьютеры адресуют данные конкретному компьютеру. Производительность этой топологии сети зависит от числа компьютеров, ожидающих передачи данных, тем медленнее работает сеть.

Тип соединения «звезда»

 Слайд 13.

 При этой топологии все компьютеры подключены к центральному компоненту, называемому концентратором (hub).

 Слайд 19. Сигналы от передающего компьютера поступают через концентратор ко всем остальным компьютерам. Недостатком является значительное увеличение расхода кабеля, так как все компьютеры подключены к центральной точке. Если центральный компонент выйдет из строя, то нарушится работа всей сети. А если выйдет из строя только один компьютер или кабель, то этот компьютер не сможет передавать или принимать данные по сети. На остальные компьютеры в сети это не повлияет.

Тип соединения «кольцо»

Слайд 14. При этой топологии компьютеры подключены к кабелю, замкнутому в кольцо. Поэтому у кабеля просто не может быть свободного конца, к которому надо подключить терминатор. Сигналы передаются по кольцу в одном направлении и проходят через каждый компьютер. После этого принимающий компьютер посылает передающему компьютеру сообщение, в котором подтверждает факт приема данных.

 Компоненты локальной сети

Слайд 15. Для организации локальной сети необходимо установить в каждый ПК сетевую плату и соединить все компьютеры с помощью специального кабеля.

Слайд 16. Иногда необходимые для связи компьютеров компоненты уже установлены на системной плате и тогда отдельная сетевая плата не нужна. В этом случае гнездо для сетевого кабеля расположено на задней стенке системного блока.

Слайд 17,18,19. Слайд 20.

 Общая скорость соединения в сети при использовании HUB определяется скоростью самой медленной сетевой платы. Для Switch скорость соединения любой пары компьютеров определяется скоростью самой медленной сетевой платы в паре (группе). Слайд 21.

Компьютерные сети

Локальная сеть

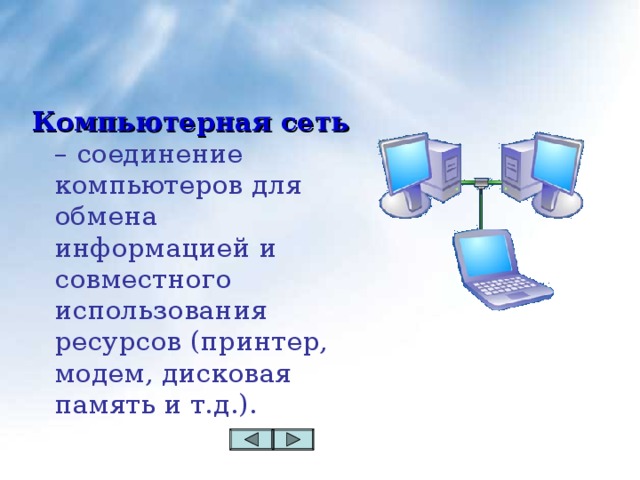

Компьютерная сеть – соединение компьютеров для обмена информацией и совместного использования ресурсов (принтер, модем, дисковая память и т.д.).

Локальная сеть

Локальная сеть объединяет компьютеры установленные в одном помещении (учебный класс, офис и т.п.), в одном здании или в нескольких близко расположенных зданиях.

Обычно компьютеры локальной сети расположены на расстоянии не более одного километра. При увеличении расстояния используется специальное оборудование.

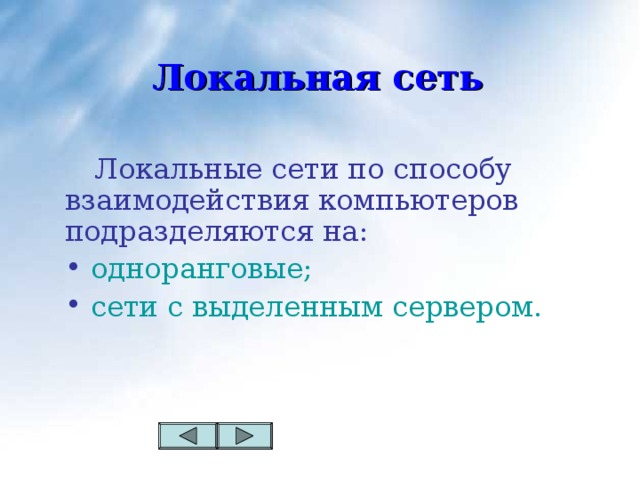

Локальная сеть

Локальные сети по способу взаимодействия компьютеров подразделяются на:

• одноранговые;
• сети с выделенным сервером.

Одноранговая локальная сеть

В одноранговой локальной сети все компьютеры равноправны. Общие устройства могут быть подключены к любому компьютеру в сети.

Сеть с выделенным сервером

Структура сети с выделенным сервером

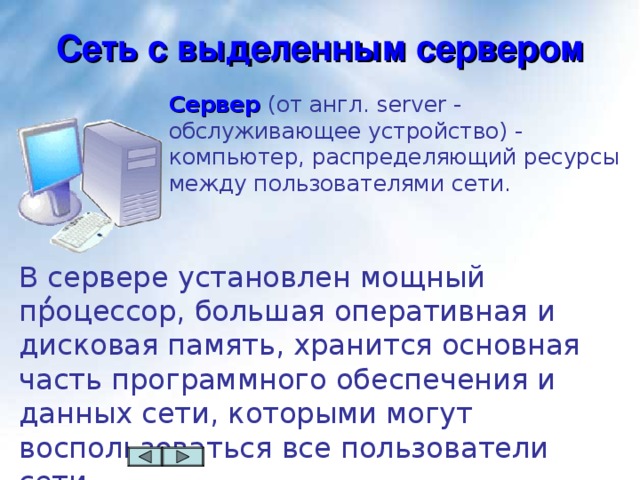

Сеть с выделенным сервером

Сервер (от англ. server - обслуживающее устройство) - компьютер, распределяющий ресурсы между пользователями сети.

В сервере установлен мощный процессор, большая оперативная и дисковая память, хранится основная часть программного обеспечения и данных сети, которыми могут воспользоваться все пользователи сети.

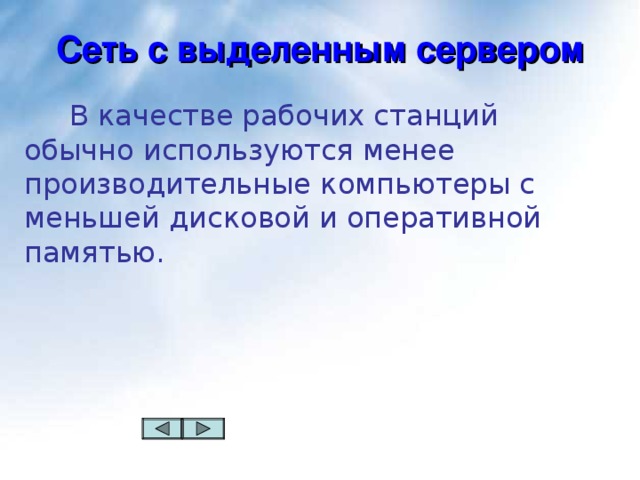

Сеть с выделенным сервером

В качестве рабочих станций обычно используются менее производительные компьютеры с меньшей дисковой и оперативной памятью.

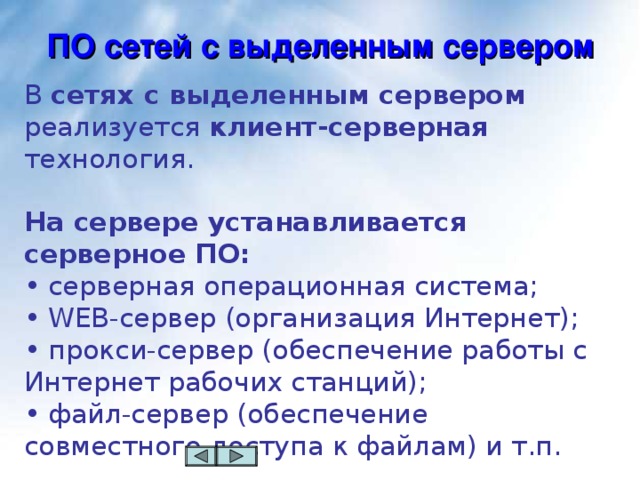

ПО сетей с выделенным сервером

В сетях с выделенным сервером реализуется клиент-серверная технология.

На сервере устанавливается серверное ПО:

• серверная операционная система;
• WEB-сервер (организация Интернет);
• прокси-сервер (обеспечение работы с Интернет рабочих станций);
• файл-сервер (обеспечение совместного доступа к файлам) и т.п.

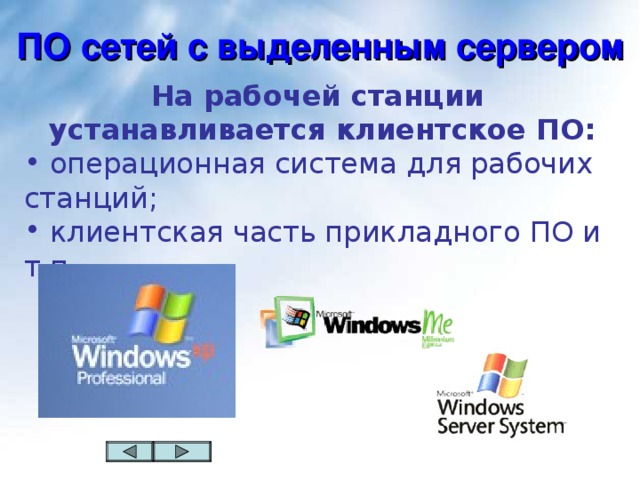

ПО сетей с выделенным сервером

На рабочей станции

устанавливается клиентское ПО:

• операционная система для рабочих станций;
• клиентская часть прикладного ПО и т.п.

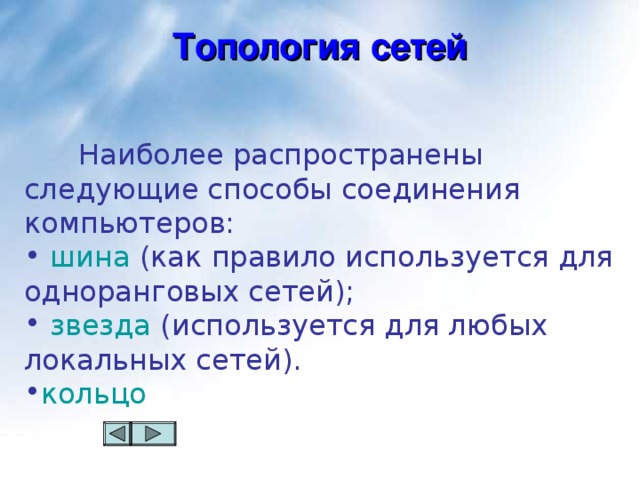

Топология сетей

Наиболее распространены следующие способы соединения компьютеров:

• шина (как правило используется для одноранговых сетей);
• звезда (используется для любых локальных сетей).
• кольцо

Тип соединения - «шина»

Кабель проходит от одного компьютера к другому, соединяя компьютеры и периферийные устройства

Тип соединения - «звезда»

К каждому компьютеру подходит отдельный кабель из одного центрального узла.

Тип соединения - «кольцо»

Достоинство кольцевой структуры – простота реализации устройств, а недостаток – низкая надежность.

Компоненты локальной сети

Для организации локальной сети необходимо установить в каждый ПК сетевую плату и соединить все компьютеры с помощью специального кабеля.

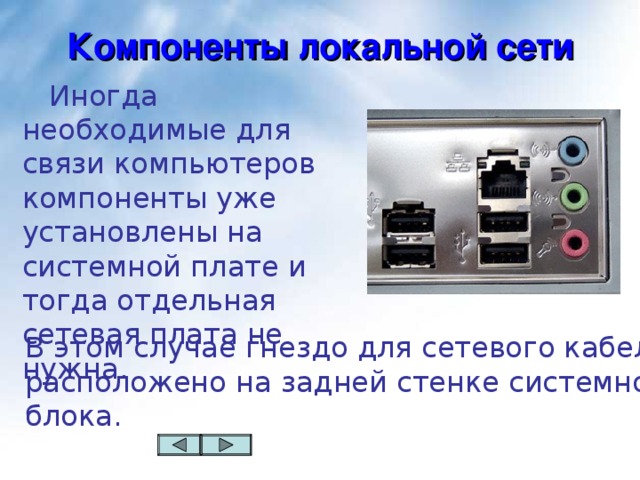

Компоненты локальной сети

Иногда необходимые для связи компьютеров компоненты уже установлены на системной плате и тогда отдельная сетевая плата не нужна.

В этом случае гнездо для сетевого кабеля расположено на задней стенке системного блока.

Компоненты локальной сети

Кабели

Коаксиальный кабель – скорость передачи до 10 Мбит/с.

Витая пара - скорость передачи до 100 Мбит/с.

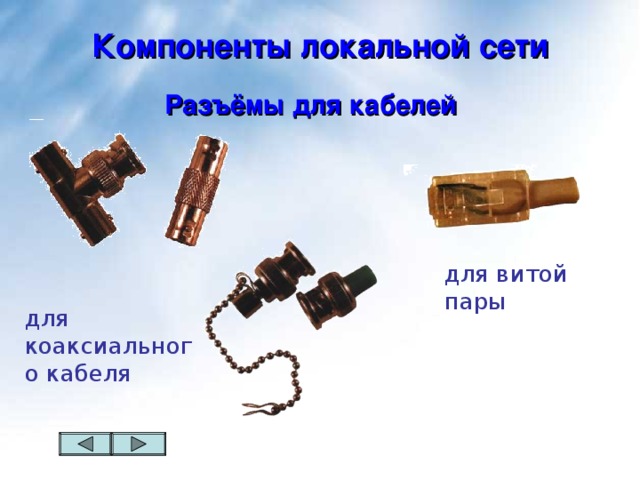

Компоненты локальной сети

Разъёмы для кабелей

для витой пары

для коаксиального кабеля

Компоненты локальной сети

Концентраторы ( HUB или Switch ) - служат для соединения компьютеров в сети.

Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).

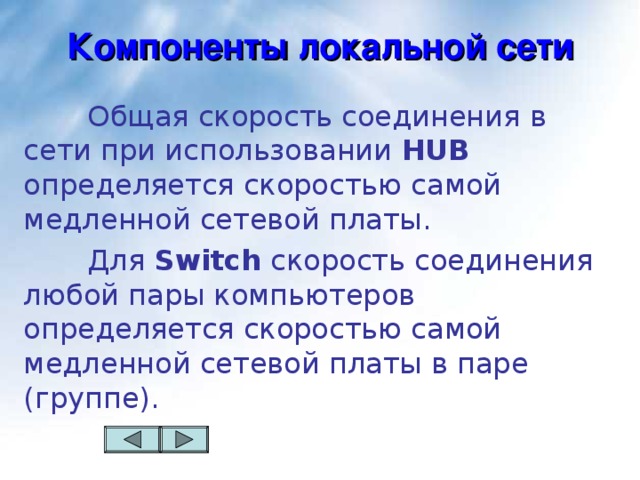

Компоненты локальной сети

Общая скорость соединения в сети при использовании HUB определяется скоростью самой медленной сетевой платы.

Для Switch скорость соединения любой пары компьютеров определяется скоростью самой медленной сетевой платы в паре (группе).

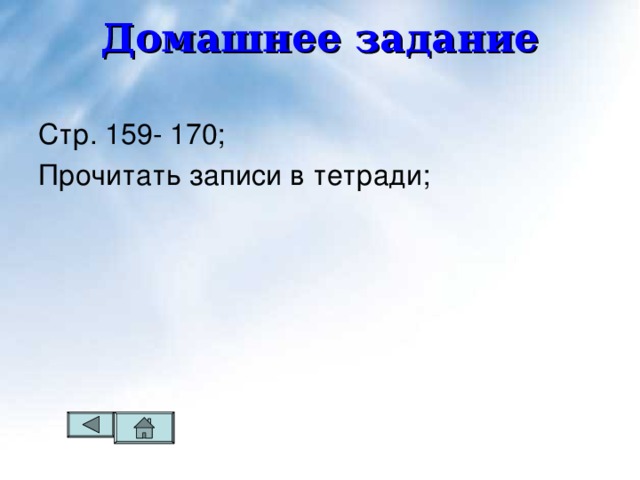

Домашнее задание

Стр. 159- 170;

Прочитать записи в тетради;
