Локальная сеть

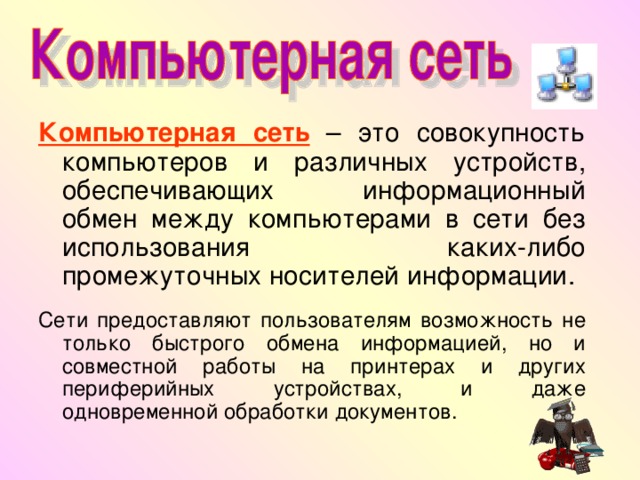

Компьютерная сеть – это совокупность компьютеров и различных устройств, обеспечивающих информационный обмен между компьютерами в сети без использования каких-либо промежуточных носителей информации.

Сети предоставляют пользователям возможность не только быстрого обмена информацией, но и совместной работы на принтерах и других периферийных устройствах, и даже одновременной обработки документов.

Региональные компьютерные сети, объединяют компьютеры в пределах одного региона (города, страны, континента).

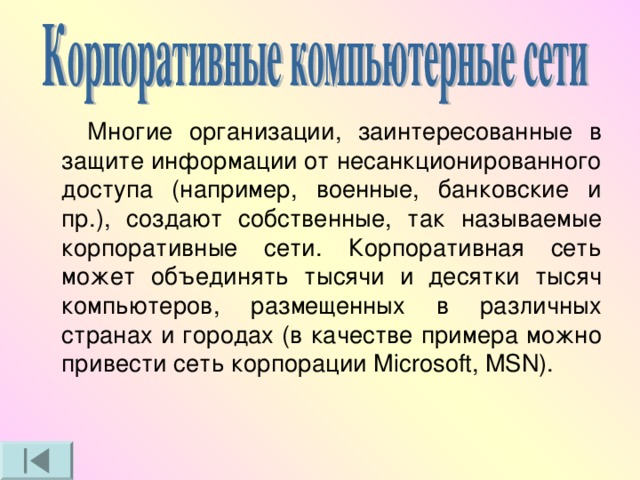

Многие организации, заинтересованные в защите информации от несанкционированного доступа (например, военные, банковские и пр.), создают собственные, так называемые корпоративные сети. Корпоративная сеть может объединять тысячи и десятки тысяч компьютеров, размещенных в различных странах и городах (в качестве примера можно привести сеть корпорации Microsoft, MSN).

Локальная сеть объединяет компьютеры, установленные в одном помещении (например, школьный компьютерный класс, состоящий из 8—12 компьютеров) или в одном здании (например, в здании школы могут быть объединены в локальную сеть несколько десятков компьютеров, установленных в различных предметных кабинетах).

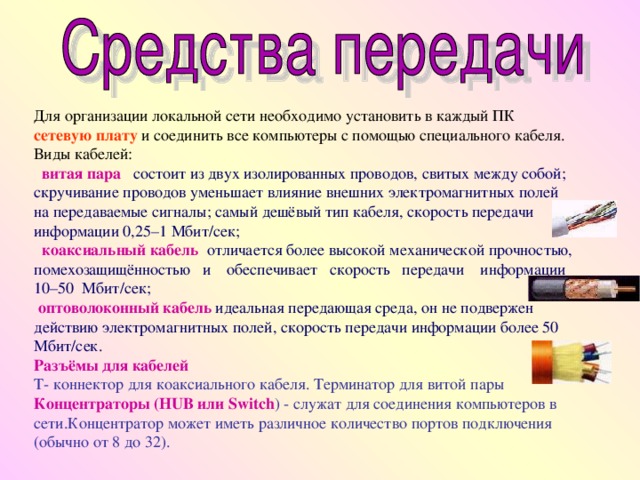

Для организации локальной сети необходимо установить в каждый ПК сетевую плату и соединить все компьютеры с помощью специального кабеля.

Виды кабелей:

  витая пара   состоит из двух изолированных проводов, свитых между собой;  скручивание проводов уменьшает влияние внешних электромагнитных полей на передаваемые сигналы; самый дешёвый тип кабеля, скорость передачи  информации 0,25–1 Мбит/сек;

  коаксиальный кабель  отличается более высокой механической прочностью, помехозащищённостью   и    обеспечивает   скорость   передачи    информации 10–50  Мбит/сек;

 оптоволоконный кабель идеальная передающая среда, он не подвержен действию электромагнитных полей, скорость передачи информации более 50 Мбит/cек.

Разъёмы для кабелей

T- коннектор для коаксиального кабеля. Терминатор для витой пары

Концентраторы (HUB или Switch) - служат для соединения компьютеров в сети.Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).

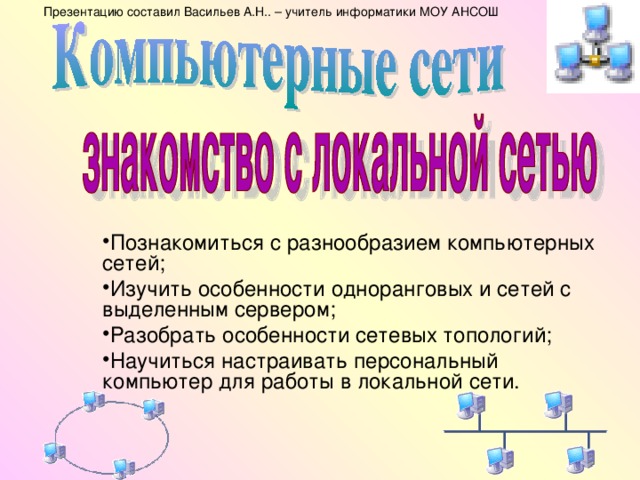

Презентацию составил Васильев А.Н.. – учитель информатики МОУ АНСОШ

• Познакомиться с разнообразием компьютерных сетей;
• Изучить особенности одноранговых и сетей с выделенным сервером;
• Разобрать особенности сетевых топологий;
• Научиться настраивать персональный компьютер для работы в локальной сети.

Компьютерная сеть – это совокупность компьютеров и различных устройств, обеспечивающих информационный обмен между компьютерами в сети без использования каких-либо промежуточных носителей информации.

Сети предоставляют пользователям возможность не только быстрого обмена информацией, но и совместной работы на принтерах и других периферийных устройствах, и даже одновременной обработки документов.

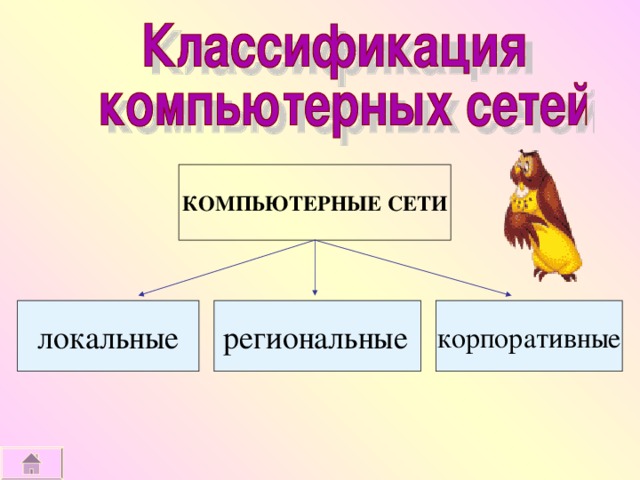

КОМПЬЮТЕРНЫЕ СЕТИ

локальные

региональные

корпоративные

3

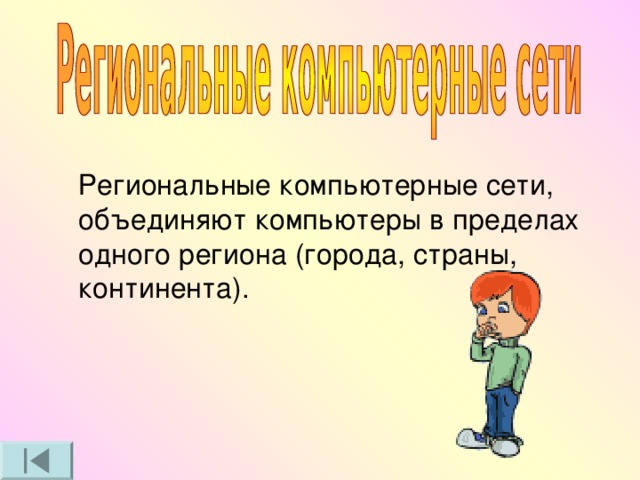

Региональные компьютерные сети, объединяют компьютеры в пределах одного региона (города, страны, континента).

3

Многие организации, заинтересованные в защите информации от несанкционированного доступа (например, военные, банковские и пр.), создают собственные, так называемые корпоративные сети. Корпоративная сеть может объединять тысячи и десятки тысяч компьютеров, размещенных в различных странах и городах (в качестве примера можно привести сеть корпорации Microsoft, MSN).

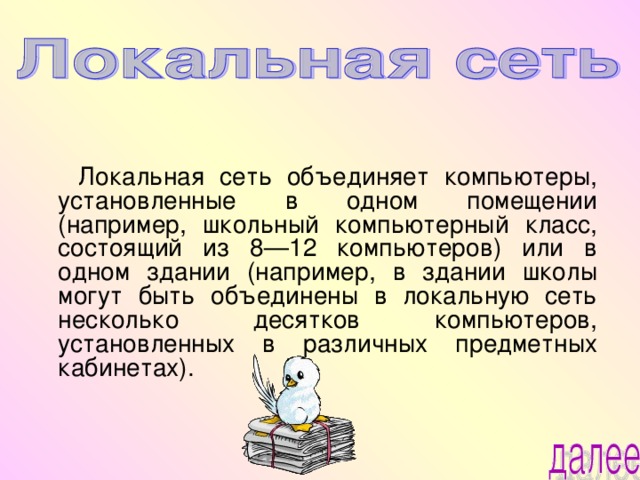

Локальная сеть объединяет компьютеры, установленные в одном помещении (например, школьный компьютерный класс, состоящий из 8—12 компьютеров) или в одном здании (например, в здании школы могут быть объединены в локальную сеть несколько десятков компьютеров, установленных в различных предметных кабинетах).

Для организации локальной сети необходимо установить в каждый ПК сетевую плату и соединить все компьютеры с помощью специального кабеля.

Виды кабелей:

витая пара состоит из двух изолированных проводов, свитых между собой ; скручивание проводов уменьшает влияние внешних электромагнитных полей на передаваемые сигналы ; самый дешёвый тип кабеля, скорость передачи информации 0,25 – 1 Мбит /сек ;

коаксиальный кабель отличается более высокой механической прочностью, помехозащищённостью и обеспечивает скорость передачи информации 10 – 50 Мбит /сек;

оптоволоконный кабель идеальная передающая среда, он не подвержен действию электромагнитных полей, скорость передачи информации более 50 Мбит /c ек.

Разъёмы для кабелей

T - коннектор для коаксиального кабеля. Терминатор для витой пары

Концентраторы ( HUB или Switch ) - служат для соединения компьютеров в сети.Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).

3

Локальная вычислительная сеть – совокупность серверов и рабочих станций.

Сервер – компьютер, подключённый к сети и обеспечивающий её пользователей определёнными услугами.

Рабочая станция – персональный компьютер, подключённый к сети, через которую пользователь получает доступ к её ресурсам.

• Локальная вычислительная сеть – совокупность серверов и рабочих станций. Сервер – компьютер, подключённый к сети и обеспечивающий её пользователей определёнными услугами. Рабочая станция – персональный компьютер, подключённый к сети, через которую пользователь получает доступ к её ресурсам.

Информационные системы, построенные на базе компьютерных сетей, обеспечивают решение следующих задач:

хранение данных, обработка данных, организация доступа пользователей к данным, передача данных и результатов обработки данных пользователям.

Обработка данных в компьютерных сетях распределена между двумя объектами: клиентом и сервером.

• Информационные системы, построенные на базе компьютерных сетей, обеспечивают решение следующих задач: хранение данных, обработка данных, организация доступа пользователей к данным, передача данных и результатов обработки данных пользователям. Обработка данных в компьютерных сетях распределена между двумя объектами: клиентом и сервером.

Клиент – задача, рабочая станция или пользователь компьютерной сети.

• Клиент – задача, рабочая станция или пользователь компьютерной сети.

В процессе обработки данных клиент может сформировать запрос на сервер для выполнения сложных процедур, чтения из файла, поиска информации в базе данных и т.д.

Архитектура клиент-сервер может использоваться как в одноранговых локальных сетях, так и в сетях с выделенным сервером.

• В процессе обработки данных клиент может сформировать запрос на сервер для выполнения сложных процедур, чтения из файла, поиска информации в базе данных и т.д. Архитектура клиент-сервер может использоваться как в одноранговых локальных сетях, так и в сетях с выделенным сервером.

Одноранговая сеть – в которой нет единого центра управления взаимодействием рабочих станций и нет единого устройства для хранения данных. Сетевая операционная система распределена по всем рабочим станциям. Каждая станция сети может выполнять функции как клиента, так и сервера. Она может обслуживать запросы от других рабочих станций и направлять свои запросы на обслуживание в сеть. Пользователю сети могут быть доступны все устройства, подключённые к другим станциям (диски, принтеры).

• Одноранговая сеть – в которой нет единого центра управления взаимодействием рабочих станций и нет единого устройства для хранения данных. Сетевая операционная система распределена по всем рабочим станциям. Каждая станция сети может выполнять функции как клиента, так и сервера. Она может обслуживать запросы от других рабочих станций и направлять свои запросы на обслуживание в сеть. Пользователю сети могут быть доступны все устройства, подключённые к другим станциям (диски, принтеры).

3

Достоинства одноранговых сетей:

• Достоинства одноранговых сетей:

• низкая стоимость; высокая надёжность.
• низкая стоимость;
• высокая надёжность.

Недостатки одноранговых сетей:

• Недостатки одноранговых сетей:

• зависимость эффективности работы от количества станций ; сложность обеспечения защиты информации; трудности обновления и изменения программного обеспечения станций.
• зависимость эффективности работы от количества станций ; сложность обеспечения защиты информации; трудности обновления и изменения программного обеспечения станций.
• зависимость эффективности работы от количества станций ;
• сложность обеспечения защиты информации;
• трудности обновления и изменения программного обеспечения станций.

Сеть с выделенным сервером – в которой один из компьютеров выполняет функции хранения данных, предназначенных для использования всеми рабочими станциями, управления взаимодействием между рабочими станциями и ряд сервисных функций. Такой компьютер – сервер. Взаимодействие осуществляется через сервер.

• Сеть с выделенным сервером – в которой один из компьютеров выполняет функции хранения данных, предназначенных для использования всеми рабочими станциями, управления взаимодействием между рабочими станциями и ряд сервисных функций. Такой компьютер – сервер. Взаимодействие осуществляется через сервер.
• Сеть с выделенным сервером – в которой один из компьютеров выполняет функции хранения данных, предназначенных для использования всеми рабочими станциями, управления взаимодействием между рабочими станциями и ряд сервисных функций. Такой компьютер – сервер. Взаимодействие осуществляется через сервер.

Достоинства сетей c выделенным сервером:

• Достоинства сетей c выделенным сервером:

• надёжная система защиты информации ; высокое быстродействие; отсутствие ограничений на число рабочих станций ; простота управления по сравнению с одноранговыми сетями.
• надёжная система защиты информации ;
• высокое быстродействие;
• отсутствие ограничений на число рабочих станций ;
• простота управления по сравнению с одноранговыми сетями.

Недостатки сетей c выделенным сервером:

• Недостатки сетей c выделенным сервером:

• более высокая стоимость, т.к. нужно выделять один компьютер под сервер; меньшая гибкость по сравнению с одноранговыми сетями.
• более высокая стоимость, т.к. нужно выделять один компьютер под сервер;
• меньшая гибкость по сравнению с одноранговыми сетями.

3

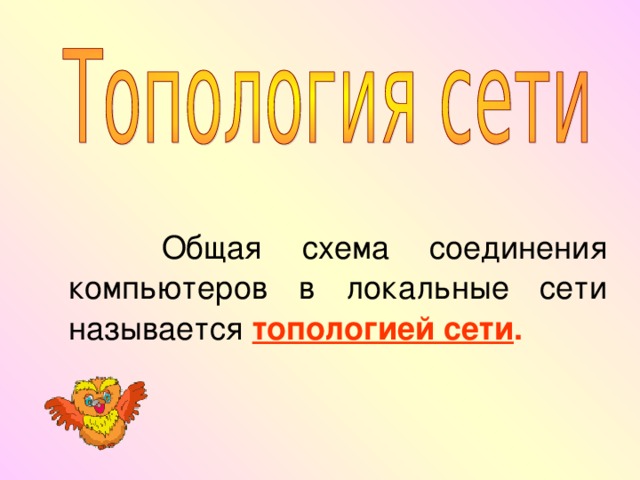

Общая схема соединения компьютеров в локальные сети называется топологией сети .

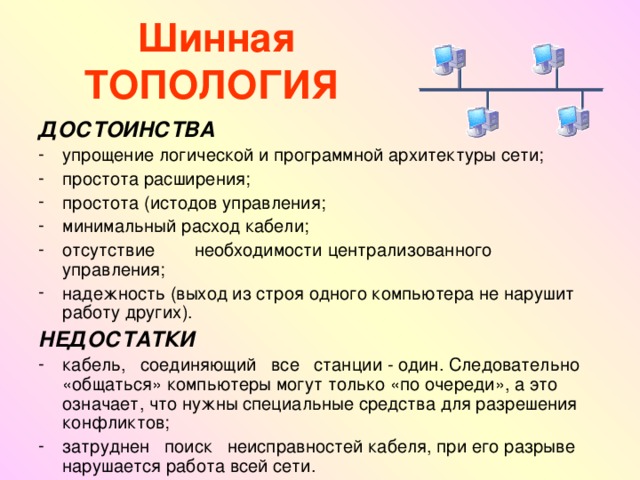

Шинная ТОПОЛОГИЯ

ДОСТОИНСТВА

• упрощение логической и программной архитектуры сети;
• простота расширения;
• простота (истодов управления;
• минимальный расход кабели;
• отсутствие необходимости централизованного управления;
• надежность (выход из строя одного компьютера не нарушит работу других).

НЕДОСТАТКИ

• кабель, соединяющий все станции - один. Следовательно «общаться» компьютеры могут только «по очереди», а это означает, что нужны специальные средства для разрешения конфликтов;
• затруднен поиск неисправностей кабеля, при его разрыве нарушается работа всей сети.

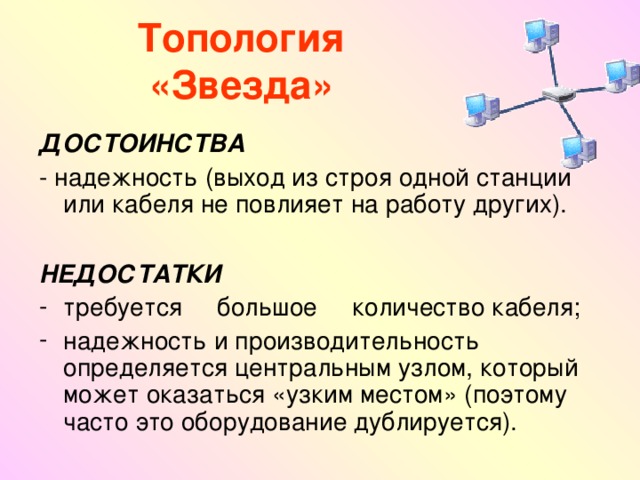

Топология «Звезда»

ДОСТОИНСТВА

- надежность (выход из строя одной станции или кабеля не повлияет на работу других).

НЕДОСТАТКИ

• требуется большое количество кабеля;
• надежность и производительность определяется центральным узлом, который может оказаться «узким местом» (поэтому часто это оборудование дублируется).

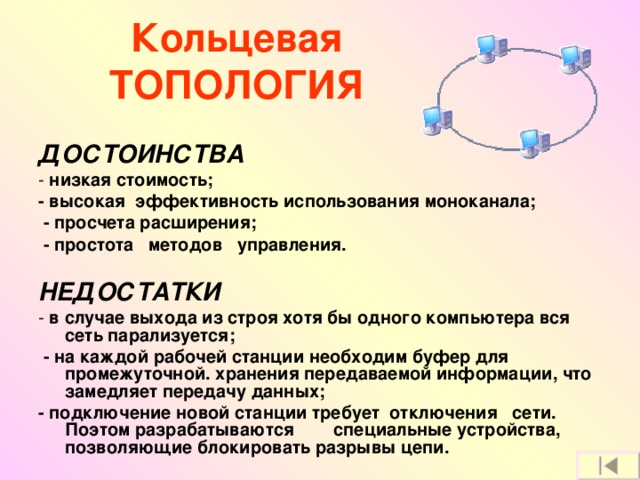

Кольцевая ТОПОЛОГИЯ

ДОСТОИНСТВА

- низкая стоимость;

- высокая эффективность использования моноканала;

- просчета расширения;

- простота методов управления.

НЕДОСТАТКИ

- в случае выхода из строя хотя бы одного компьютера вся сеть парализуется;

- на каждой рабочей станции необходим буфер для промежуточной. хранения передаваемой информации, что замедляет передачу данных;

- подключение новой станции требует отключения сети. Поэтом разрабатываются специальные устройства, позволяющие блокировать разрывы цепи.
