Оформление чертежа

 На формате А4 выполняют чертежи деталей. Как получили формат А4, какой размер он имеет  и как он оформляется для выполнения чертежа?  Что такое рамка и основная надпись чертежа? - это основные вопросы на которые есть ответ в презентации.

Формат чертежей (от лат. formo – придаю форму)

Размеры листов чертежей и других конструкторских документов  установленны для всех отраслей промышленности и строительства ГОСТом -2.301 – 68

Форматы листов обязательны для всех видов чертежей.

Основной формат А (841х1189) имеет площадь 1м². Этот формат последовательно делят пополам и получают:

А1 – 841х594

А2 – 594Х42

А3 – 420х 297

А4 – 297х210.

учитель технологии и черчения

МБОУ «Сош с Черный Яр» Астраханской области

Морунова Людмила Александровна

Формат чертежей (от лат. formo – придаю форму)

Размеры листов чертежей и других конструкторских документов установленны для всех отраслей промышленности и строительства ГОСТом -2.301 – 68

Форматы листов обязательны для всех видов чертежей.

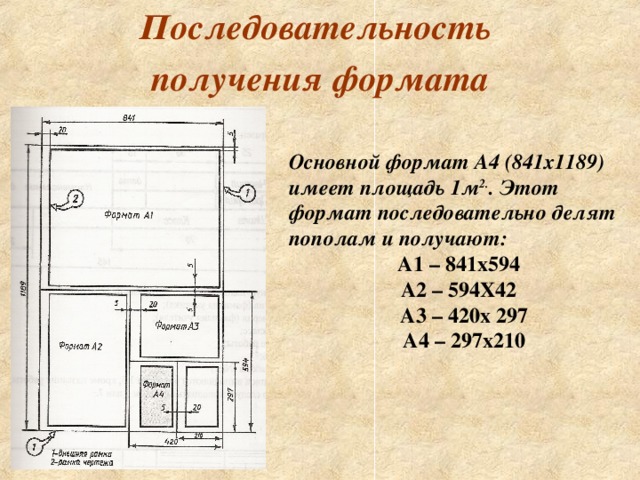

Последовательность

получения формата

Основной формат А4 (841х1189) имеет площадь 1м 2. . Этот формат последовательно делят пополам и получают:

А1 – 841х594

А2 – 594Х42

А3 – 420х 297

А4 – 297х210

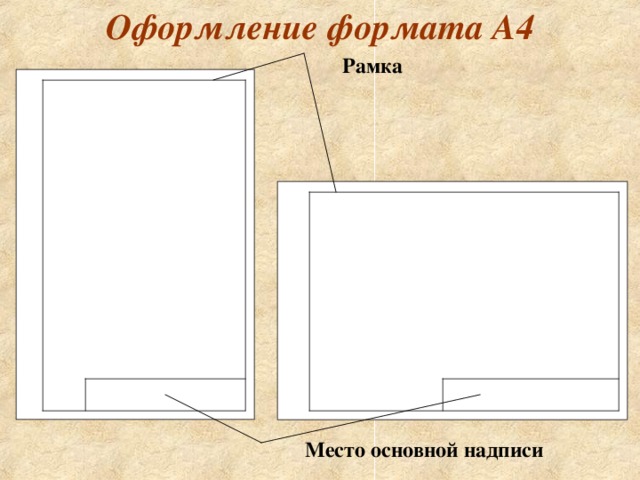

Оформление формата А4

Рамка

Место основной надписи

Размеры для рамки основной надписи

В основную надпись входит

следующая информация

Все надписи выполняются шрифтом 3,5 мм,

кроме названия работы, которую следует

выполнять шрифтом 5 или 7.

Контрольные вопросы

• Что такое чертежный формат?
• Как получить формат А4?
• В чем заключается оформление чертежа?
• Чему равны отступы при вычерчивании рамки?
• Какую информацию заполняют в основную надпись?
