Линзы. Построение изображения в линзах.

Мультимедийный ресурс к уроку изучения нового материала содержит основные теоретические материалы по данной теме.

09.04.2019

Содержимое разработки

8 класс   Линзы. Построение изображения в линзах Автор: Александрова З.В., учитель физики и информатики МБОУ СОШ №5 пгт Печенга, Мурманская область

8 класс

  Линзы.

Построение изображения в линзах

Автор: Александрова З.В., учитель физики и информатики

МБОУ СОШ №5 пгт Печенга, Мурманская область

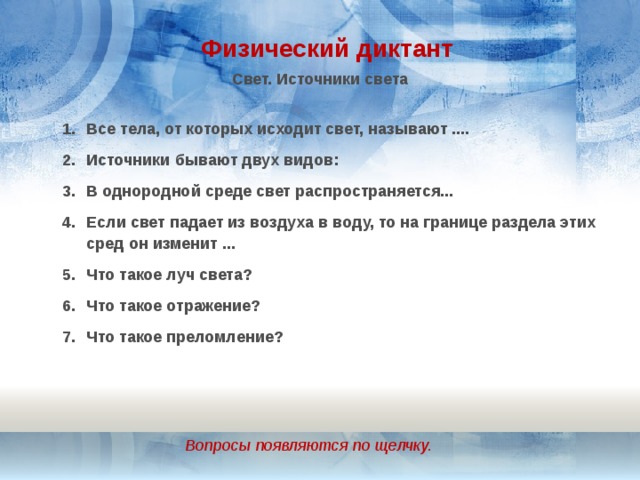

Физический диктант Свет. Источники света Все тела, от которых исходит свет, называют .... Источники бывают двух видов: В однородной среде свет распространяется... Если свет падает из воздуха в воду, то на границе раздела этих сред он изменит ... Что такое луч света? Что такое отражение? Что такое преломление? Вопросы появляются по щелчку.

Физический диктант

Свет. Источники света

  • Все тела, от которых исходит свет, называют ....
  • Источники бывают двух видов:
  • В однородной среде свет распространяется...
  • Если свет падает из воздуха в воду, то на границе раздела этих сред он изменит ...
  • Что такое луч света?
  • Что такое отражение?
  • Что такое преломление?

Вопросы появляются по щелчку.

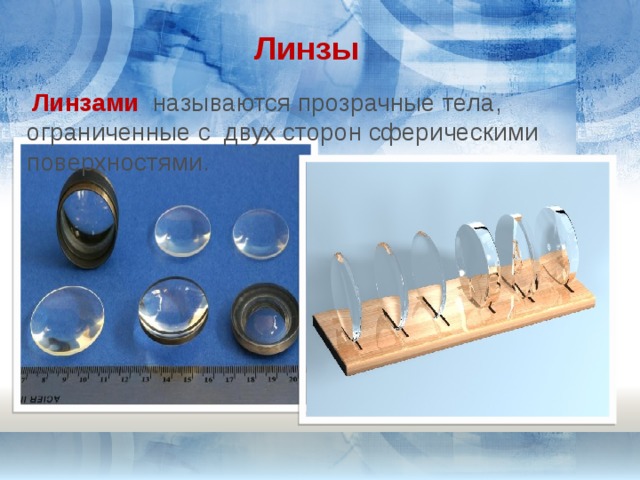

Линзы  Линзами  называются прозрачные тела, ограниченные с двух сторон сферическими поверхностями.

Линзы

Линзами называются прозрачные тела, ограниченные с двух сторон сферическими поверхностями.

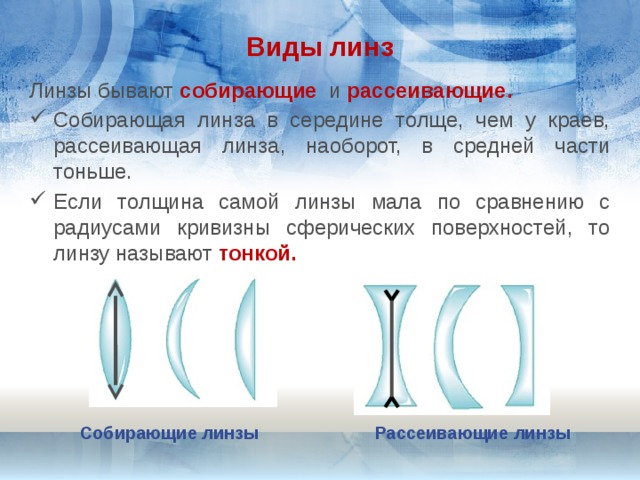

Виды линз Линзы бывают собирающие  и рассеивающие. Собирающая линза в середине толще, чем у краев, рассеивающая линза, наоборот, в средней части тоньше. Если толщина самой линзы мала по сравнению с радиусами кривизны сферических поверхностей, то линзу называют тонкой. Собирающие линзы Рассеивающие линзы

Виды линз

Линзы бывают собирающие и рассеивающие.

  • Собирающая линза в середине толще, чем у краев, рассеивающая линза, наоборот, в средней части тоньше.
  • Если толщина самой линзы мала по сравнению с радиусами кривизны сферических поверхностей, то линзу называют тонкой.

Собирающие линзы

Рассеивающие линзы

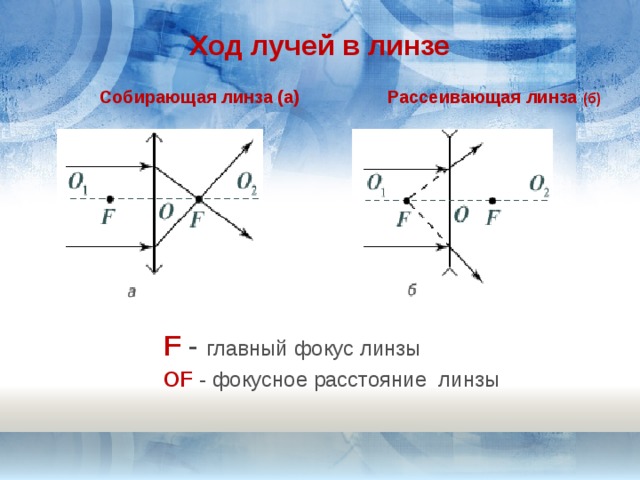

Ход лучей в линзе  Собирающая линза (а) Рассеивающая линза (б) F  - главный фокус линзы ОF  - фокусное расстояние линзы

Ход лучей в линзе

Собирающая линза (а) Рассеивающая линза (б)

F - главный фокус линзы

ОF - фокусное расстояние линзы

Свойства линз Основное свойство линз – способность давать изображения предметов.  Изображения бывают прямыми и перевернутыми, действительными и мнимыми, увеличенными и уменьшенными.

Свойства линз

  • Основное свойство линз – способность давать изображения предметов.
  • Изображения бывают прямыми и перевернутыми, действительными и мнимыми, увеличенными и уменьшенными.

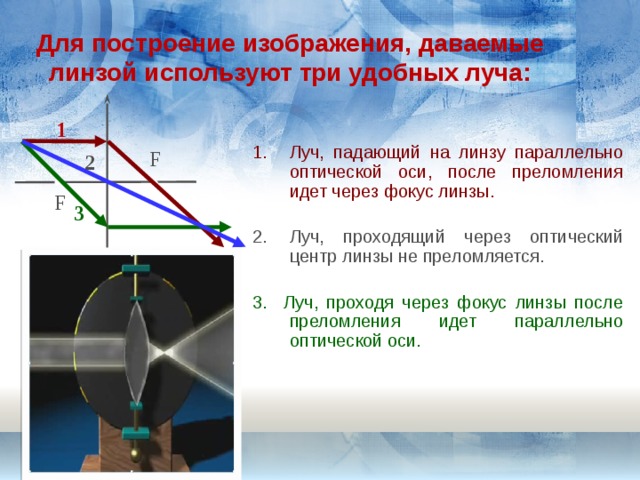

Для построение изображения, даваемые линзой используют три удобных луча: 1 Луч, падающий на линзу параллельно оптической оси, после преломления идет через фокус линзы. Луч, проходящий через оптический центр линзы не преломляется. 3. Луч, проходя через фокус линзы после преломления идет параллельно оптической оси. F 2 F 3

Для построение изображения, даваемые линзой используют три удобных луча:

1

  • Луч, падающий на линзу параллельно оптической оси, после преломления идет через фокус линзы.
  • Луч, проходящий через оптический центр линзы не преломляется.

3. Луч, проходя через фокус линзы после преломления идет параллельно оптической оси.

F

2

F

3

Построение изображения даваемое собирающей линзой d – расстояние от предмета до линзы, f – расстояние от линзы до изображения.

Построение изображения даваемое собирающей линзой

d – расстояние от предмета до линзы,

f – расстояние от линзы до изображения.

Построение изображения даваемое рассеивающей линзой d – расстояние от предмета до линзы, f – расстояние от линзы до изображения.

Построение изображения даваемое рассеивающей линзой

d – расстояние от предмета до линзы,

f – расстояние от линзы до изображения.

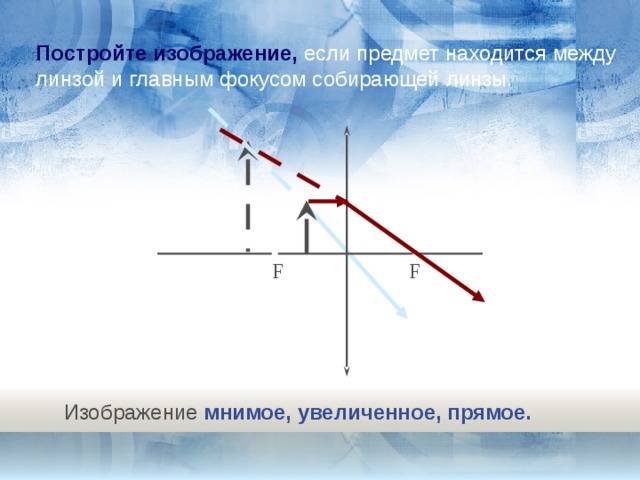

Постройте изображение, если  предмет находится между линзой и главным фокусом собирающей линзы. F F Изображение мнимое, увеличенное, прямое. 11

Постройте изображение, если предмет находится между линзой и главным фокусом собирающей линзы.

F

F

Изображение мнимое, увеличенное, прямое.

11

Постройте изображение, если предмет находится между главным фокусом и двойным фокусом собирающей линзы 2F F 2F F Изображение действительное, перевёрнутое, увеличенное. 12

Постройте изображение, если предмет находится между главным фокусом и двойным фокусом собирающей линзы

2F

F

2F

F

Изображение действительное, перевёрнутое, увеличенное.

12

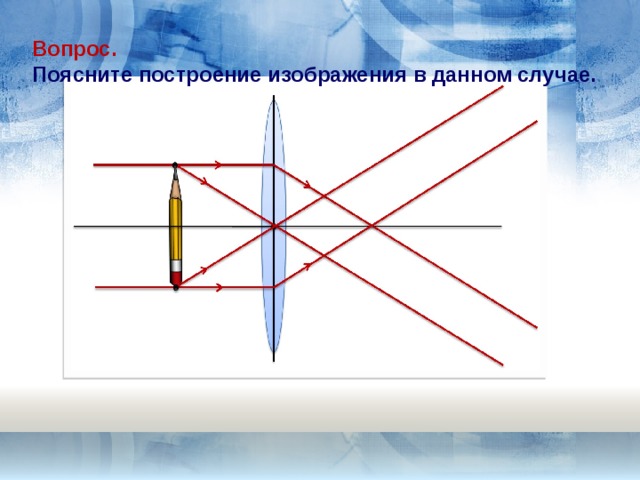

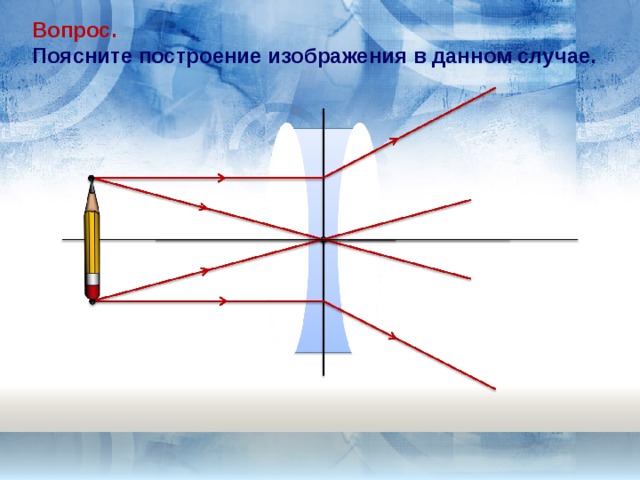

Вопрос.  Поясните построение изображения в данном случае.

Вопрос. Поясните построение изображения в данном случае.

Постройте изображение, если предмет находится в двойном фокусе рассеивающей линзы 2F  F F  2F  Изображение мнимое, уменьшенное, прямое.

Постройте изображение, если предмет находится в двойном фокусе рассеивающей линзы

2F

F

F

2F

Изображение мнимое, уменьшенное, прямое.

Вопрос.  Поясните построение изображения в данном случае.

Вопрос. Поясните построение изображения в данном случае.

2F). " width="640"
  • Размеры и расположение изображения предмета в собиающей линзе зависят от положения предмета относительно линзы.
  • В зависимости от того, на каком расстоянии от линзы находится предмет, можно получить:

увеличенное изображение (F

уменьшенное изображение (d 2F).

Оптическая сила линзы D -  оптическая сила линзы , физическая величина, характеризующая степень отклонения линзой проходящих через нее лучей. Оптическая сила линзы - величина, обратная ее фокусному расстоянию Если F=1 м, то D= 1 дптр [D]=дптр (диоптрия) При работе со слайдом используются триггеры. Кликаем на картинку, появляется надпись (определение оптической силы линзы). Далее кликаем по очереди на вновь появившиеся фигуры на этом слайде. Если кликнуть на картинку еще раз, то появится новое правило. Для перехода наследующий слайд кликаем на стрелку. 1 диоптрия - это оптическая сила линзы, фокусное расстояние которой равно 1 м. Запомни! Оптическая сила собирающей линзы считается положительной, рассеивающей - отрицательной 17

Оптическая сила линзы

D - оптическая сила линзы , физическая величина, характеризующая степень отклонения линзой проходящих через нее лучей.

Оптическая сила линзы - величина, обратная ее фокусному расстоянию

Если F=1 м, то D= 1 дптр

[D]=дптр (диоптрия)

При работе со слайдом используются триггеры. Кликаем на картинку, появляется надпись (определение оптической силы линзы). Далее кликаем по очереди на вновь появившиеся фигуры на этом слайде. Если кликнуть на картинку еще раз, то появится новое правило.

Для перехода наследующий слайд кликаем на стрелку.

1 диоптрия - это оптическая сила линзы, фокусное расстояние которой равно 1 м.

Запомни! Оптическая сила собирающей линзы считается положительной, рассеивающей - отрицательной

17

Вопросы: Что такое линза? Каковы ее свойства? Что такое фокус линзы? Сколько фокусов имеет линза? Как преломляет лучи выпуклая стеклянная линза в воздухе? Почему ее называют собирающей? Как преломляет лучи вогнутая стеклянная линза в воздухе? Почему ее называют рассеивающей? Чем отличается действительное изображение точки от мнимого?

Вопросы:

  • Что такое линза? Каковы ее свойства?
  • Что такое фокус линзы? Сколько фокусов имеет линза?
  • Как преломляет лучи выпуклая стеклянная линза в воздухе? Почему ее называют собирающей?
  • Как преломляет лучи вогнутая стеклянная линза в воздухе? Почему ее называют рассеивающей?
  • Чем отличается действительное изображение точки от мнимого?
