Конструирование плечевой одежды с цельнокроеным рукавом
Автор Пчелова С.И.
Учитель технологии, МОУ КНГ

Виды плечевой одежды

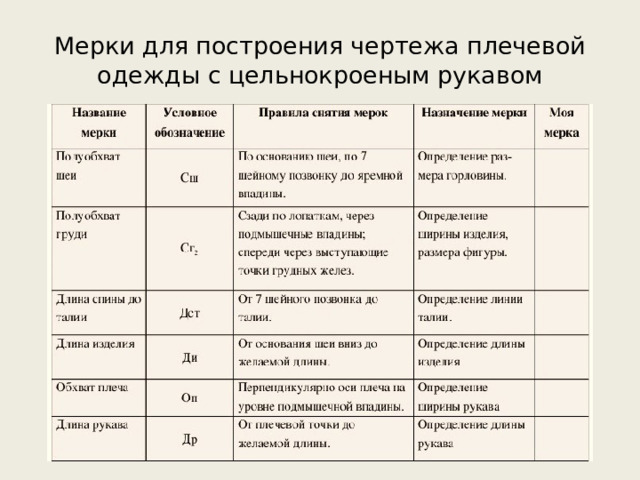

Мерки для построения чертежа плечевой одежды с цельнокроеным рукавом

Определение размеров фигуры человека
Снятие мерок: а — обхват шеи; б — обхват груди; в — обхват плеча;
г — длина спины до талии; д — длина изделия; в — сумма длин плеча и рукава

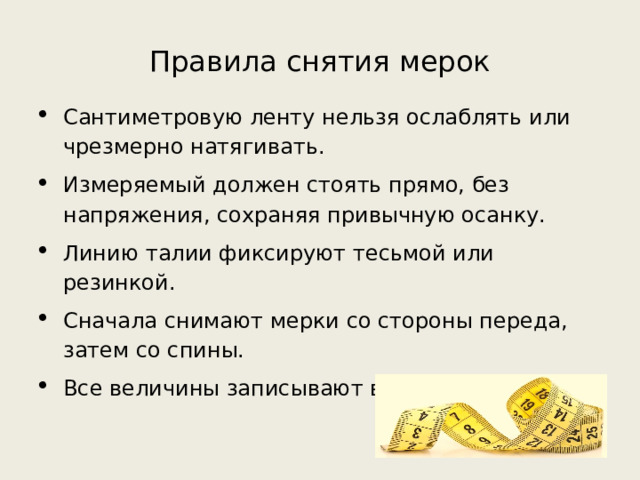

Правила снятия мерок
- Сантиметровую ленту нельзя ослаблять или чрезмерно натягивать.
- Измеряемый должен стоять прямо, без напряжения, сохраняя привычную осанку.
- Линию талии фиксируют тесьмой или резинкой.
- Сначала снимают мерки со стороны переда, затем со спины.
- Все величины записывают в сантиметрах.

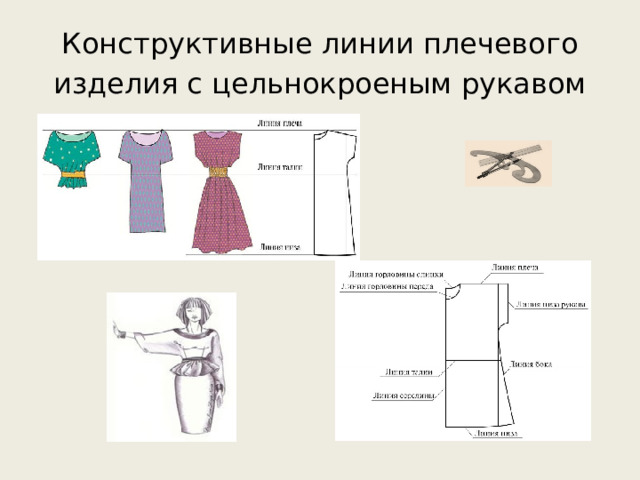

Конструктивные линии плечевого изделия с цельнокроеным рукавом

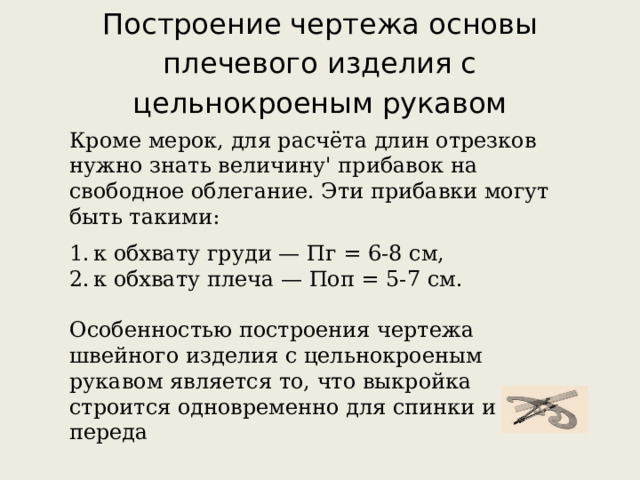

Построение чертежа основы плечевого изделия с цельнокроеным рукавом
Кроме мерок, для расчёта длин отрезков нужно знать величину' прибавок на свободное облегание. Эти прибавки могут быть такими:
- к обхвату груди — Пг = 6-8 см,
- к обхвату плеча — Поп = 5-7 см.
Особенностью построения чертежа швейного изделия с цельнокроеным рукавом является то, что выкройка строится одновременно для спинки и переда

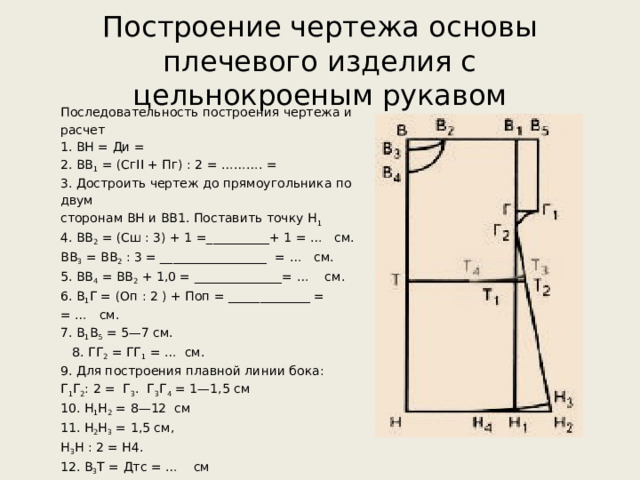

Построение чертежа основы плечевого изделия с цельнокроеным рукавом
Последовательность построения чертежа и расчет
1. ВН = Ди =
2. ВВ 1 = (СгII + Пг) : 2 = ………. =
3. Достроить чертеж до прямоугольника по двум
сторонам ВН и ВВ1. Поставить точку Н 1
4. BB 2 = (Сш : 3) + 1 =__________+ 1 = … см.
BB 3 = ВВ 2 : 3 = _________________ = … см.
5. ВВ 4 = ВВ 2 + 1,0 = ______________= … см.
6. В 1 Г = (Оп : 2 ) + Поп = _____________ =
= … см.
7. В 1 В 5 = 5—7 см.
8. ГГ 2 = ГГ 1 = … см.
9. Для построения плавной линии бока:
Г 1 Г 2 : 2 = Г 3 . Г 3 Г 4 = 1—1,5 см
10. Н 1 Н 2 = 8—12 см
11. Н 2 Н 3 = 1,5 см,
Н 3 Н : 2 = Н4.
12. В 3 Т = Дтс = … см
13. Т 2 Т 3 = 1,5 см,
TT 1 : 2 = Т 4 .
14. Обвести контур чертежа основной сплошной линией.
