Кодирование графической информации

Урок № 2 "Кодирование графической информации".

Тип урока: урок изучения нового материала.

Методы обучения:

1. Словесный (объяснение).

2. Наглядный (наблюдение).

3. Исследовательский (задание в группах, тест).

4. Практический (разнообразные упражнения).

На момент изучения тему учащиеся должны
знать:

• единицы измерения информации;

• какие устройства применяются для ввода и вывода графики;

уметь:

• осуществлять запуск программы;

• работать с примитивами в среде графического редактора;

• проходить тестирование на компьютере;

• кратко конспектировать основные моменты лекции на уроке;

• осуществлять перевод единиц измерения информации.

В результате изучения данной темы учащиеся должны
иметь представление:

• о формах представления графической информации на компьютере;

• об ограничениях, накладываемых на цветовые режимы;

знать:

• как кодируется цвет;

• какие существуют модели и режимы цветов;

• какими свойствами обладает цветовое изображение;

• взаимосвязь между глубиной цвета и максимальным количеством цветов;

уметь:

• определять числовую запись цвета в режимах RGB и  CMYK;

• определять информационный объем изображения;

• определять максимальное количество цветов для заданной глубины цвета;

• определять необходимую глубину цвета для заданного количества цветов.

Ход урока

1. Организационный момент.
Компьютерная графика сейчас стала основным средством связи между человеком и компьютером, постоянно расширяющим сферы своего применения, так как в графическом виде результаты становятся более наглядными и понятными.
Компьютерная графика – это область информатики, занимающаяся проблемами получения различных изображений (рисунков, чертежей, мультипликации) на компьютере. Работа с компьютерной графикой – одно из самых популярных направлений использования персонального компьютера, причем занимается этой работой не только профессиональные художники и дизайнеры. На любом предприятии время от времени возникает необходимость в подаче рекламных объявлений в газеты и журналы, выпуске рекламной листовки или буклета. Иногда предприятия заказывают такую работу специальным дизайнерским бюро или рекламным агентствам, но часто обходятся своими силами и программными средствами.
Без компьютерной графики не обходится ни одна современная программа. Работа над графикой занимает до 90% рабочего времени программистских коллективов, выпускающих программы массового применения. Основные трудозатраты в работе редакции и издательств тоже составляют художественные и оформительские работы  с графическими программами. Необходимость широкого использования графических программных средств стала особенно ощутимой в связи с развитием Интернета. У страницы, оформленной без компьютерной графики мало шансов привлечь к себе массовое внимание. Конструкторы, разрабатывая новые модели автомобилей и самолетов, используют трехмерные графические объекты, чтобы представить окончательный вид изделия. Архитекторы создают на экране монитора объемное изображение здания, и это позволяет им увидеть им, как оно впишется в ландшафт.

2. Усвоение теоретических знаний.
Учитель при объяснении нового материала использует презентацию (приложение 1).

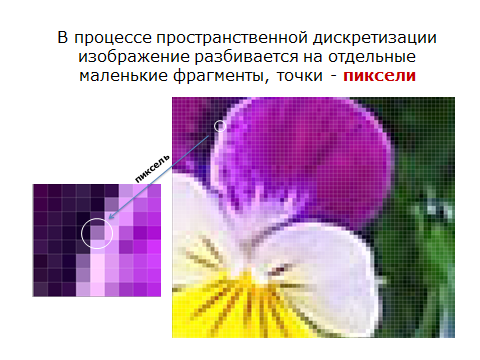

Графические изображения из аналоговой (непрерывной) формы в цифровую (дискретную) преобразуется путем пространственной дискретизации. Пространственную дискретизацию изображения можно сравнить с построением изображения из мозаики (большого количества маленьких разноцветных стекол). Изображение разбивается на отдельные маленькие элементы (точки или пиксели), причем каждый элемент может иметь свой цвет.
В результате пространственной дискретизации графическая информация представляется в виде растрового изображения, которое формируется из определенного количества строк, содержащих, в свою очередь, определенное количество точек.

Пиксель – это минимальный участок изображения, для которого независимым образом можно задать цвет.

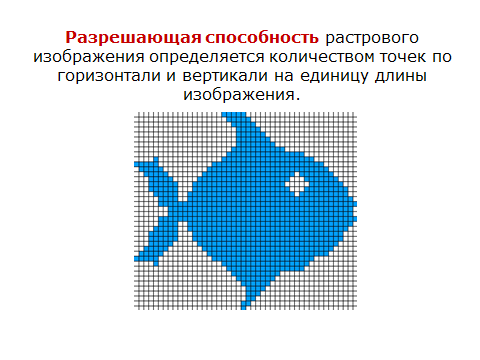

Важнейшей характеристикой качества растрового изображения является разрешающая способность.

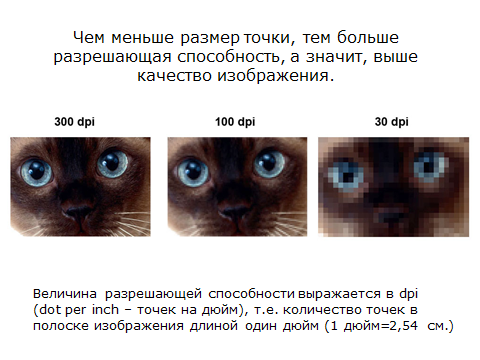

Разрешающая способность растрового изображения определяется количеством точек как по горизонтали, так и по вертикали на единицу длины изображения. Чем меньше размер точки, тем больше разрешающая способность. Величина разрешающей способности выражается в dpi (количество точек в полоске изображения длиной 2,54 см (дюйм)).

Пространственная дискретизация непрерывных изображений, хранящихся на бумаге, фото- и кинопленке, может быть осуществлена путем сканирования.

В настоящее время все большее распространение получают цифровые фото- и видеокамеры, которые фиксируют изображение сразу в дискретной форме.

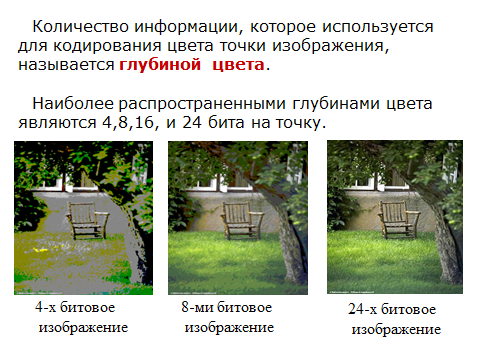

Теперь рассмотрим такое понятие как ГЛУБИНА ЦВЕТА. Наиболее распространенными глубинами цвета являются 4,8,16, и 24 бита на точку.

Количество цветов в палитре (N)  и количество информации, необходимое для кодирования каждой точки (I), связаны между собой и могут быть вычислены по формуле:

N=2^I

Зная глубину цвета, можно по формуле вычислить количество цветов в палитре (и наоборот).

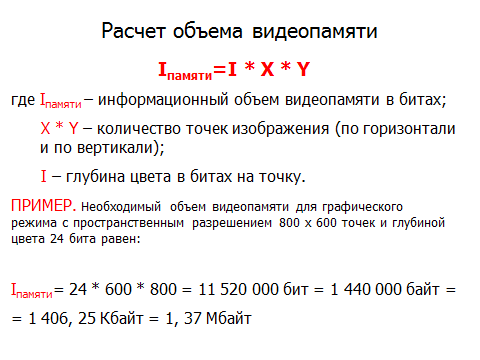

РАСЧЕТ ОБЪЕМА ВИДЕОПАМЯТИ

Палитры цветов в системах цветопередачи RGB, CMYK.

С экрана монитора человек воспринимает цвет как сумму излучения трех базовых цветов (red, green, blue).
Цвет из палитры можно определить с помощью формулы:
Цвет = R + G + B,
Где R, G, B  принимают значения от 0 до max
Так при глубине цвета в 24 бита на кодирование каждого из базовых цветов выделяется по 8 битов, тогда для каждого из цветов возможны N=28=256 уровней интенсивности.

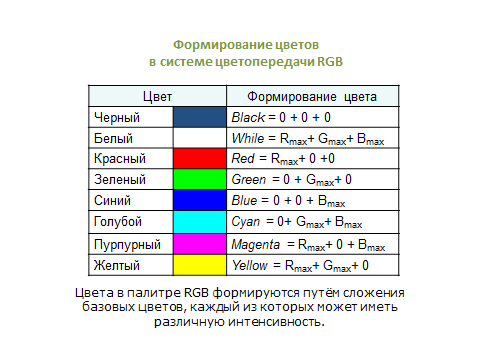

В системе RGB палитра цветов формируется путем сложения красного, зеленого и синего цветов.

Палитра цветов в системе цветопередачи CMYK
При печати изображений на принтере используется палитра цветов CMYK. Основными красками в ней являются Cyan – голубая,  Magenta – пурпурная и Yellow -  желтая.
Система CMYK в отличие от RGB, основана на восприятии не излучаемого, а отражаемого света.
Так, нанесенная на бумагу голубая краска поглощает красный цвет и отражает зеленый и синий цвета.
Цвета палитры CMYK можно определить с помощью формулы:
Цвет = C + M + Y,
Где C, M и Y  принимают значения от 0% до 100%

Физкультурная пауза
Так как учащиеся большую часть урока работали письменно, то рекомендуется сделать следующие комплексы физических упражнений. Приложение 1.

3.  Закрепление знаний (решение задач). Приложение 2.
Учащиеся разбиваются на группы по 2 человека.

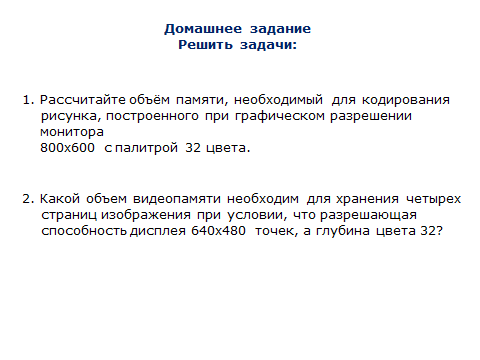

4.. Домашнее задание
