Графические рисунки ЕГЭ

Работа с графическими рисунками

(образец ответов)

С1. В чем сходство и различие изображенных животных?

Ответ: Общее -
а) бесполое размножение;
б) особенность генотипов - потомки получают наследственную информацию, идентичную организмам родителей.
Различие -
деление клетки надвое у инфузории, почкование у гидры.

С2. Какую функцию в организме человека выполняет изображенный на рисунке орган? Какие части этого органа обозначены цифрами 1 и 2? Укажите их функции.

Ответ: Почка – очищает кровь от конечных продуктов обмена, в ней образуется моча;
1 – корковый слой почки, содержит нефроны с капиллярными клубочками, которые фильтруют плазму крови;
2 - почечная лоханка, в ней собирается вторичная моча.

С3. Какие стадии гаметогенеза обозначены на рисунке буквами А, Б и В? Какой набор хромосом имеют клетки на каждой из этих стадий?
К развитию каких специализированных клеток ведёт этот процесс?

1) А – стадия размножения (деления), клетки диплоидные;
2) Б – стадия роста, клетки диплоидные;
3) В – стадия созревания, клетки гаплоидные.

С4. Назовите зародышевый листок позвоночного животного, обозначенный на рисунке цифрой 3. Какой тип ткани, и какие органы формируются из него?

Ответ:

1) зародышевый листок – энтодерма;
2) ткань – эпителиальная (эпителий кишечника и органов дыхания);
3) органы: кишечник, пищеварительные железы, органы дыхания, некоторые железы внутренней секреции.

С5. Какой тип листа изображен на рисунке? Какие части листа обозначены цифрами 1 и 2? Какие функции они выполняют?

Ответ:

1) простой лист с сетчатым жилкованием и прилистниками
2) 1 - листовая пластинка, функции - фотосинтез, газообмен, транспирация, у некоторых растений вегетативное размножение;
3) 2 - жилки, функции - транспорт веществ, опора листа.

С6. Какая часть листа обозначена на рисунке буквой А и из каких структур она состоит? Какие функции выполняют эти структуры?

Ответ:

1) А - сосудисто-волокнистый пучок (жилка), в состав пучка входят сосуды, ситовидные трубки, механическая ткань;
2) сосуды обеспечивают транспорт воды и минеральных веществ в листья;
3) ситовидные трубки обеспечивают транспорт органических веществ из листьев в другие органы;
4) клетки механической ткани придают прочность и являются каркасом листа.

С9. Определите, какой буквой на рисунке обозначен орган, отделяющий грудную полость от брюшной, как он называется? Какие другие функции выполняет, какой мышечной тканью образован. Чем эта ткань отличается от других мышечных тканей?

ОТВЕТ:

Б-диафрагма, образована сухожилиями и поперечно-полосатой мышечной тканью. Другие функции: участвует в дыхании (при сокращении увеличивает объем грудной клетки), является верхней стенкой брюшной полости, с другими мышцами живота осуществляет функции брюшного пресса. Поперечнополосатая мышечная ткань состоит из длинных многоядерных волокон и образует скелетные мышцы, которые работают как произвольно (по воле человека), так и рефлекторно. Волокна этой ткани способны к быстрому сокращению и долго могут находиться в сокращенном или расслаб ленном состоянии. Из-за чередования белков разной плотности (актина и миозина) в мышечных волокнах, данная ткань под микроскопом имеет поперечнополосатую исчерченность.

Самостоятельная работа.

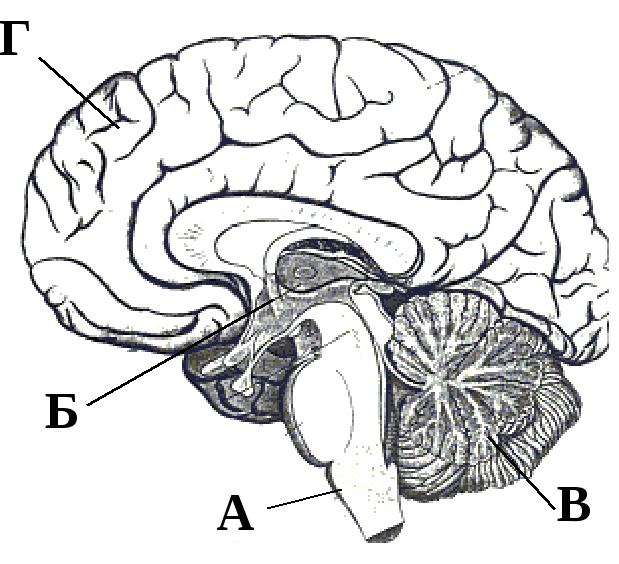

С1. Какой буквой на рисунке обозначен отдел мозга человека, в котором располагаются центры речи?

С2. Какие зоны корня обо­зна­че­ны на рис. циф­ра­ми 2, 4, 5? Какие функ­ции они вы­пол­ня­ют?

С3. Что объ­еди­ня­ет и в чём от­ли­чие био­ло­ги­че­ских объ­ек­тов, изоб­ражённых на ри­сун­ке?

С4. Ка­ки­ми циф­ра­ми обо­зна­че­ны на ри­сун­ке «Цикл раз­ви­тия па­по­рот­ни­ка» га­п­ло­ид­ные ста­дии раз­ви­тия? На­зо­ви­те их.

С5. Поль­зу­ясь ри­сун­ком, опре­де­ли­те, какую форму от­бо­ра он ил­лю­стри­ру­ет. Ответ обос­нуй­те. Из­ме­нит­ся ли раз­мер ушей у зай­цев в про­цес­се эво­лю­ции под дей­стви­ем этой формы есте­ствен­но­го от­бо­ра, и при каких усло­ви­ях жизни этот отбор будет про­яв­лять­ся?

С6. На­зо­ви­те струк­ту­ры спин­но­го мозга, обо­зна­чен­ные на ри­сун­ке циф­ра­ми 1 и 2, и опи­ши­те осо­бен­но­сти их стро­е­ния и функ­ции.

С7. Какая часть листа обо­зна­че­на на ри­сун­ке бук­вой А и из каких струк­тур она со­сто­ит? Какие функ­ции вы­пол­ня­ют эти струк­ту­ры?

С8. Рас­смот­ри­те изоб­ра­жен­ные на ри­сун­ке клет­ки. Опре­де­ли­те, ка­ки­ми бук­ва­ми обо­зна­че­ны про­ка­ри­о­ти­че­ская и эукариотические клетки. Приведите доказательства своей точки зрения.

С9. Какой ор­га­но­ид изоб­ра­жен на схеме? Какие его части от­ме­че­ны циф­ра­ми 1, 2 и 3? Какой про­цесс про­ис­хо­дит в этом ор­га­но­и­де?

С 10. Какой ви­до­из­ме­нен­ный побег пред­став­лен на ри­сун­ке? На­зо­ви­те эле­мен­ты стро­е­ния, обо­зна­чен­ные на ри­сун­ке циф­ра­ми 1, 2, 3, и функ­ции, ко­то­рые они вы­пол­ня­ют.

С 11. На­зо­ви­те тип и фазу де­ле­ния кле­ток, изоб­ражённых на ри­сун­ках. Какие про­цес­сы они ил­лю­стри­ру­ют? К чему при­во­дят эти про­цес­сы?

С 12. Какие про­цес­сы изоб­ра­же­ны на ри­сун­ках А и Б? На­зо­ви­те струк­ту­ру клет­ки, участ­ву­ю­щую в этих про­цес­сах. Какие пре­об­ра­зо­ва­ния далее про­изой­дут с бак­те­ри­ей на ри­сун­ке А?

С 13. Опре­де­ли­те тип и фазу де­ле­ния клет­ки, изоб­ражённой на ри­сун­ке. Ответ обос­нуй­те. Какие про­цес­сы про­ис­хо­дят в этой фазе?
