Гибка металла при выполнении слесарных работ

Тема 2.3. Разрезание, правка и сгибание проволоки. Часть 2.

Предмет «Производственное обучение»

Мастер п-о Арсламбекова О.Г.

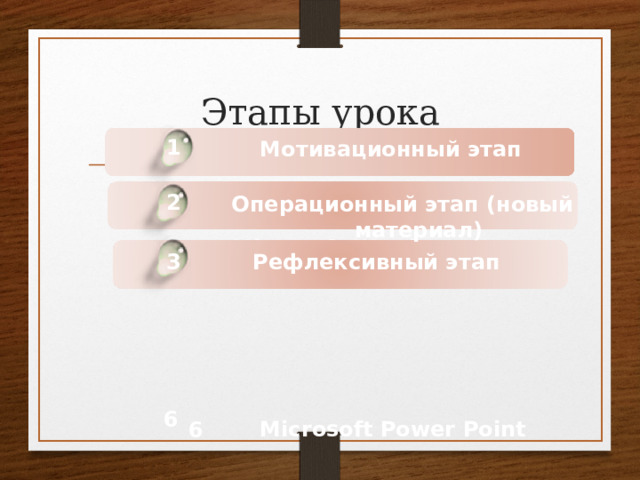

Этапы урока

История развития информатики

1

1

Мотивационный этап

2

Компьютерная графика

2

Операционный этап (новый материал)

Microsoft Word

3

3

Рефлексивный этап

6

Microsoft Power Point

6

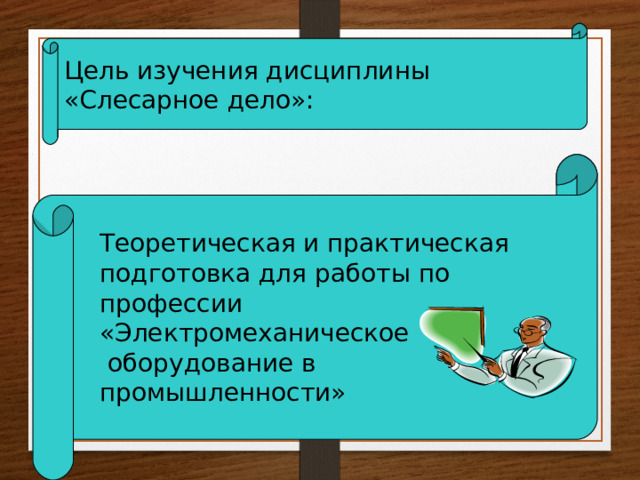

Цель изучения дисциплины

«Слесарное дело»:

Теоретическая и практическая подготовка для работы по профессии «Электромеханическое

оборудование в промышленности»

The role of this topic in the study of the discipline

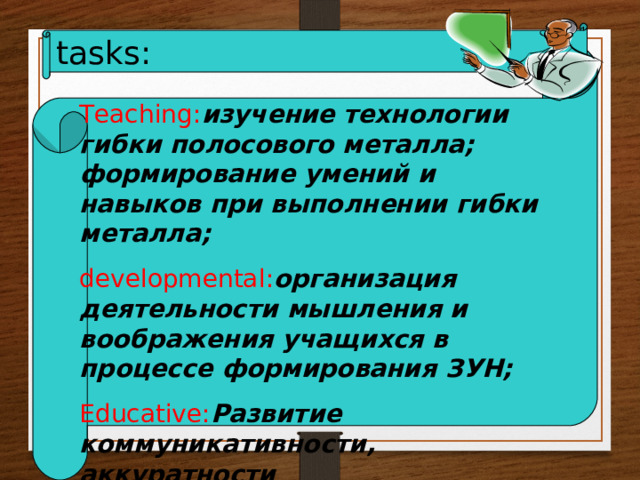

tasks :

Teaching : изучение технологии гибки полосового металла; формирование умений и навыков при выполнении гибки металла;

developmental : организация деятельности мышления и воображения учащихся в процессе формирования ЗУН;

Educative : Развитие коммуникативности, аккуратности

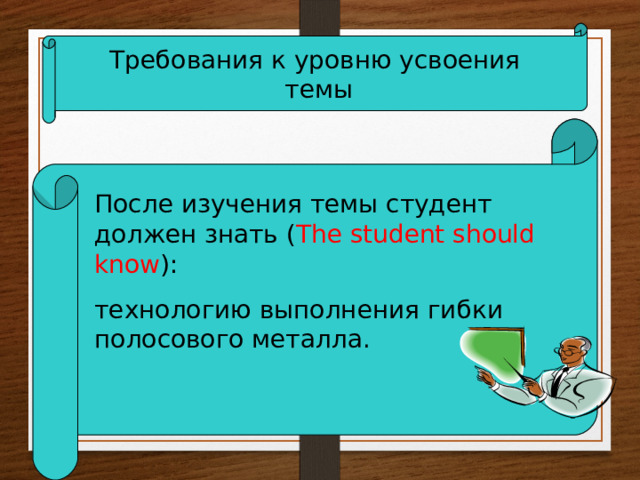

Требования к уровню усвоения

темы

После изучения темы студент должен знать ( The student should know ) :

технологию выполнения гибки полосового металла.

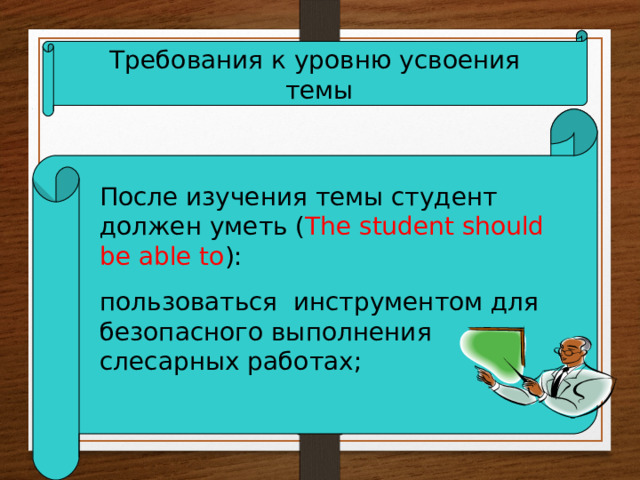

Требования к уровню усвоения

темы

После изучения темы студент должен уметь ( The student should be able to ):

пользоваться инструментом для безопасного выполнения слесарных работах;

Требования к уровню усвоения

темы

После изучения темы студент должен обладать навыками ( The student must have the skills ):

работы со справочной литературой и словарями.

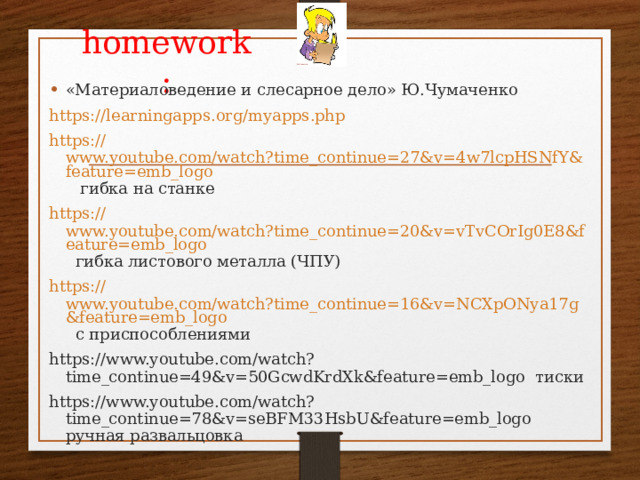

homework :

• «Материаловедение и слесарное дело» Ю.Чумаченко

https :// learningapps.org/myapps.php

https:// www.youtube.com/watch?time_continue=27&v=4w7lcpHSNfY&feature=emb_logo гибка на станке

https:// www.youtube.com/watch?time_continue=20&v=vTvCOrIg0E8&feature=emb_logo гибка листового металла (ЧПУ)

https:// www.youtube.com/watch?time_continue=16&v=NCXpONya17g&feature=emb_logo с приспособлениями

https://www.youtube.com/watch?time_continue=49&v=50GcwdKrdXk&feature=emb_logo тиски

https://www.youtube.com/watch?time_continue=78&v=seBFM33HsbU&feature=emb_logo ручная развальцовка

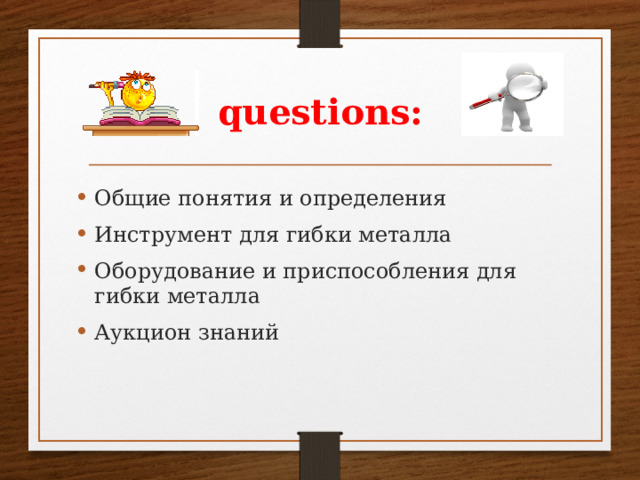

questions:

• Общие понятия и определения
• Инструмент для гибки металла
• Оборудование и приспособления для гибки металла
• Аукцион знаний

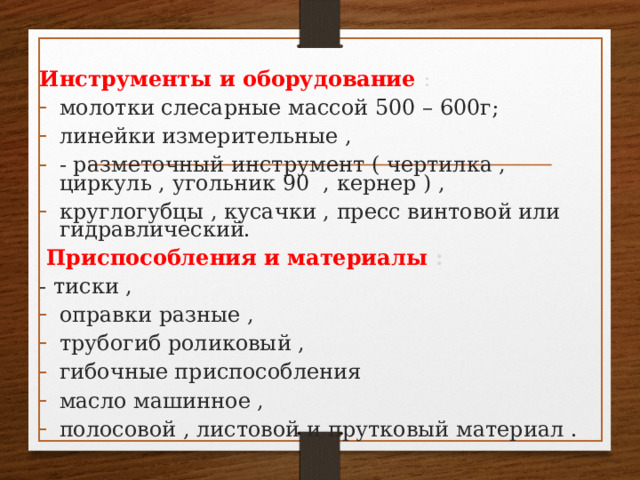

Инструменты и оборудование :

• молотки слесарные массой 500 – 600г;
• линейки измерительные ,
• - разметочный инструмент ( чертилка , циркуль , угольник 90 , кернер ) ,
• круглогубцы , кусачки , пресс винтовой или гидравлический.

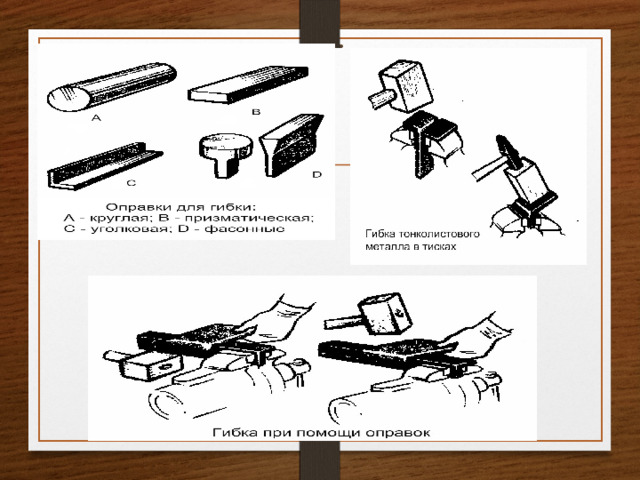

Приспособления и материалы :

- тиски ,

• оправки разные ,
• трубогиб роликовый ,
• гибочные приспособления
• масло машинное ,
• полосовой , листовой и прутковый материал .

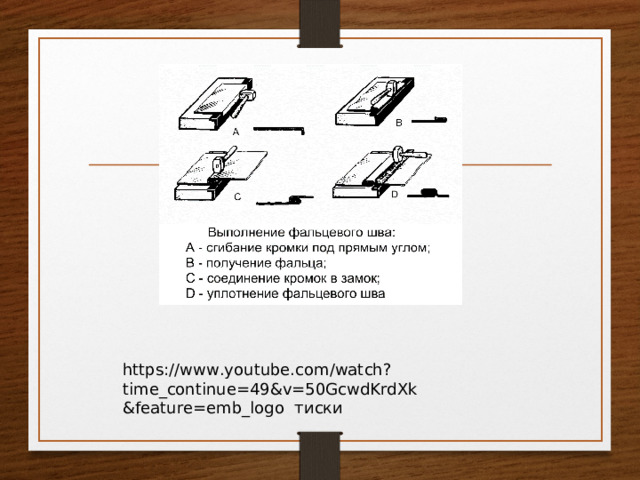

https://www.youtube.com/watch?time_continue=49&v=50GcwdKrdXk&feature=emb_logo тиски

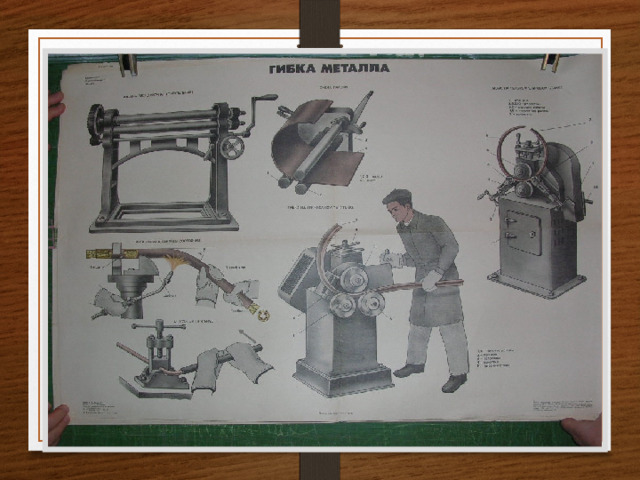

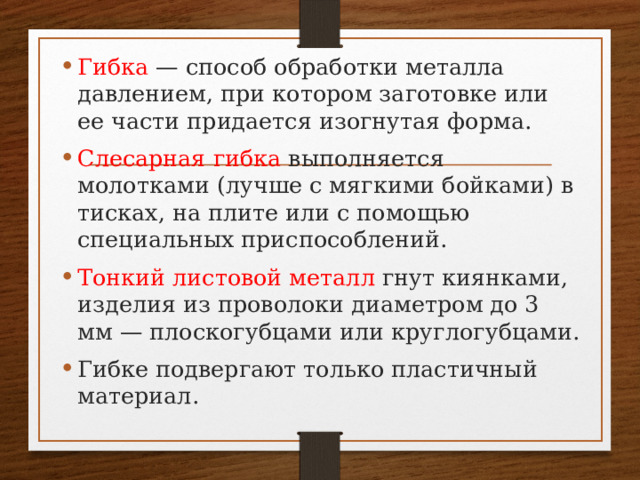

• Гибка — способ обработки металла давлением, при котором заготовке или ее части придается изогнутая форма.
• Слесарная гибка выполняется молотками (лучше с мягкими бойками) в тисках, на плите или с помощью специальных приспособлений.
• Тонкий листовой металл гнут киянками, изделия из проволоки диаметром до 3 мм — плоскогубцами или круглогубцами.
• Гибке подвергают только пластичный материал.

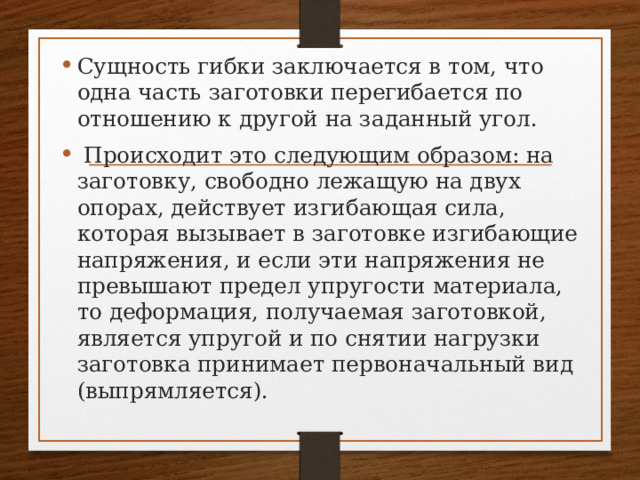

• Сущность гибки заключается в том, что одна часть заготовки перегибается по отношению к другой на заданный угол.
• Происходит это следующим образом: на заготовку, свободно лежащую на двух опорах, действует изгибающая сила, которая вызывает в заготовке изгибающие напряжения, и если эти напряжения не превышают предел упругости материала, то деформация, получаемая заготовкой, является упругой и по снятии нагрузки заготовка принимает первоначальный вид (выпрямляется).

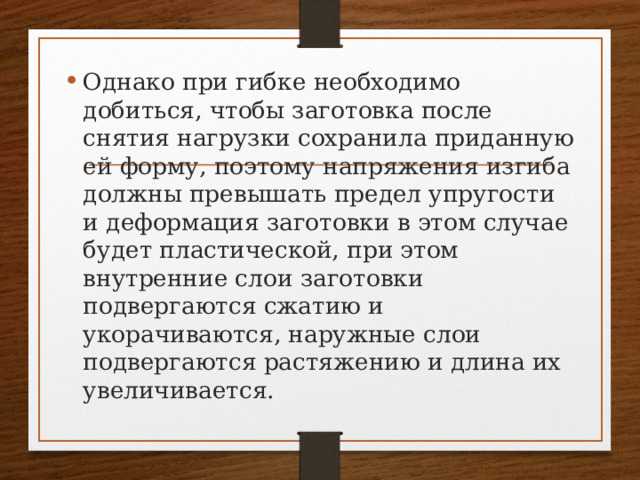

• Однако при гибке необходимо добиться, чтобы заготовка после снятия нагрузки сохранила приданную ей форму, поэтому напряжения изгиба должны превышать предел упругости и деформация заготовки в этом случае будет пластической, при этом внутренние слои заготовки подвергаются сжатию и укорачиваются, наружные слои подвергаются растяжению и длина их увеличивается.

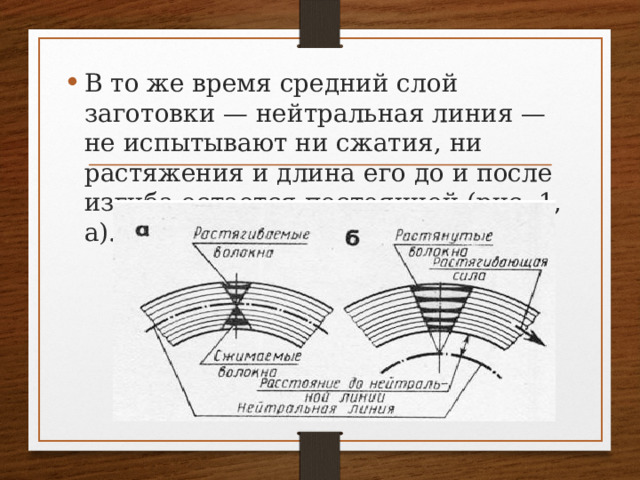

• В то же время средний слой заготовки — нейтральная линия — не испытывают ни сжатия, ни растяжения и длина его до и после изгиба остается постоянной (рис. 1, а).

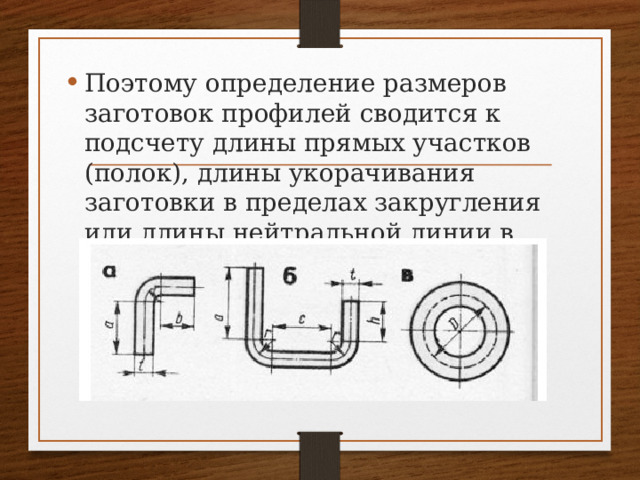

• Поэтому определение размеров заготовок профилей сводится к подсчету длины прямых участков (полок), длины укорачивания заготовки в пределах закругления или длины нейтральной линии в пределах закругления.

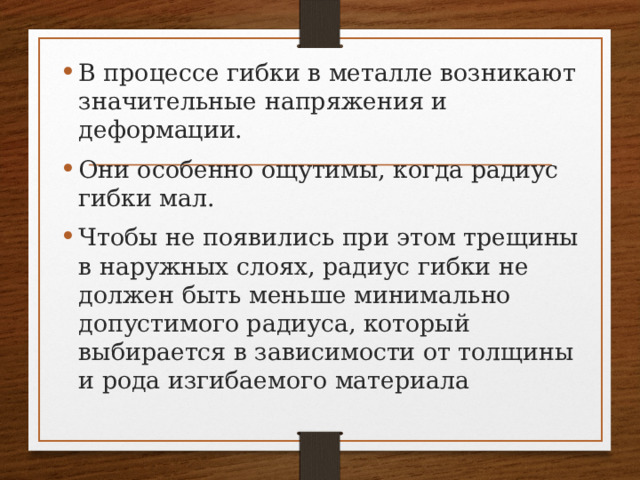

• В процессе гибки в металле возникают значительные напряжения и деформации.
• Они особенно ощутимы, когда радиус гибки мал.
• Чтобы не появились при этом трещины в наружных слоях, радиус гибки не должен быть меньше минимально допустимого радиуса, который выбирается в зависимости от толщины и рода изгибаемого материала

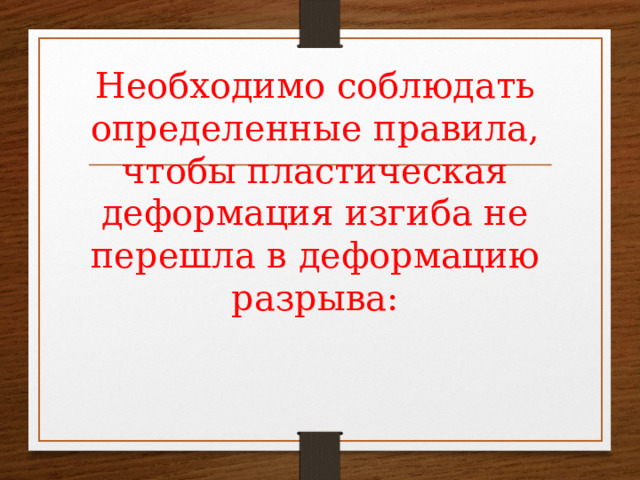

Необходимо соблюдать определенные правила, чтобы пластическая деформация изгиба не перешла в деформацию разрыва:

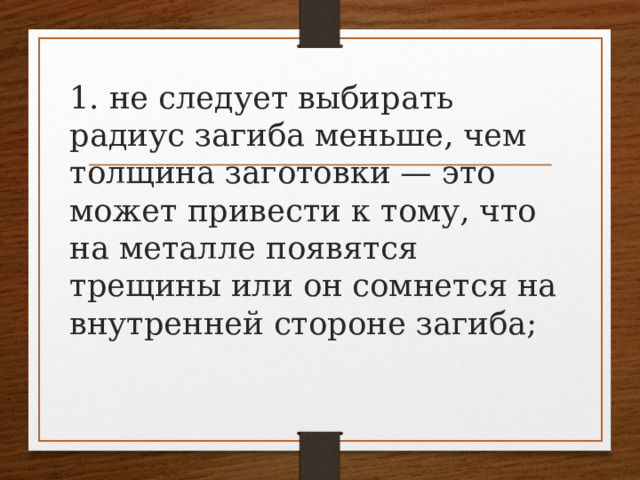

1. не следует выбирать радиус загиба меньше, чем толщина заготовки — это может привести к тому, что на металле появятся трещины или он сомнется на внутренней стороне загиба;

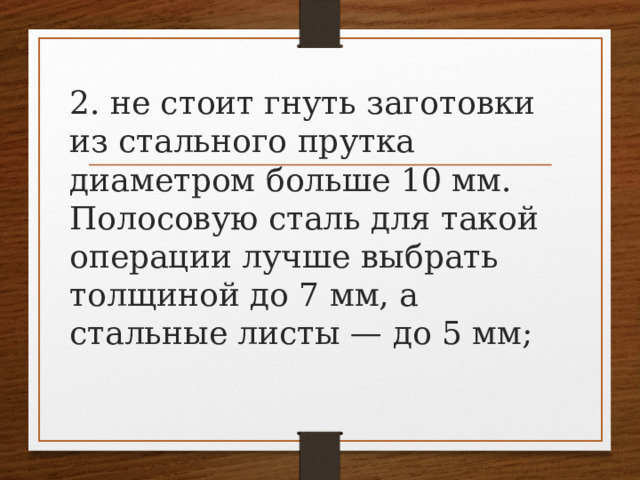

2. не стоит гнуть заготовки из стального прутка диаметром больше 10 мм. Полосовую сталь для такой операции лучше выбрать толщиной до 7 мм, а стальные листы — до 5 мм;

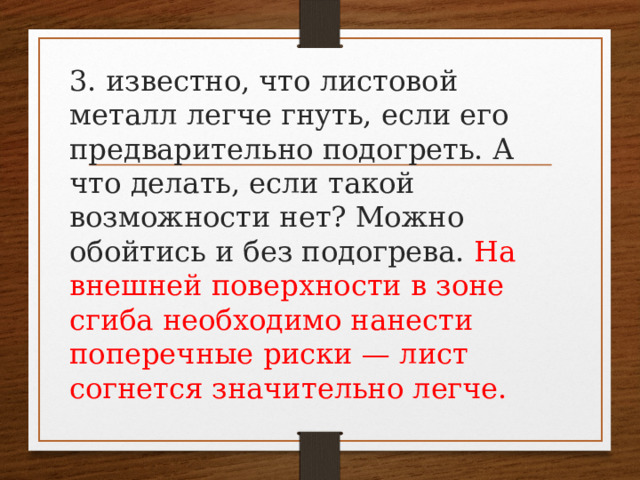

3. известно, что листовой металл легче гнуть, если его предварительно подогреть. А что делать, если такой возможности нет? Можно обойтись и без подогрева. На внешней поверхности в зоне сгиба необходимо нанести поперечные риски — лист согнется значительно легче.

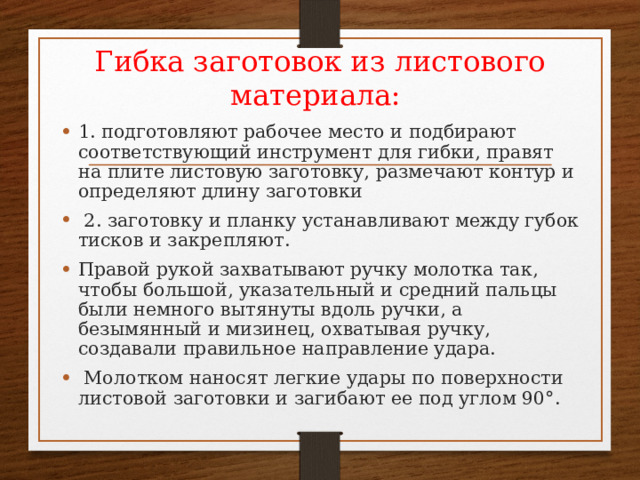

Гибка заготовок из листового материала:

• 1. подготовляют рабочее место и подбирают соответствующий инструмент для гибки, правят на плите листовую заготовку, размечают контур и определяют длину заготовки
• 2. заготовку и планку устанавливают между губок тисков и закрепляют.
• Правой рукой захватывают ручку молотка так, чтобы большой, указательный и средний пальцы были немного вытянуты вдоль ручки, а безымянный и мизинец, охватывая ручку, создавали правильное направление удара.
• Молотком наносят легкие удары по поверхности листовой заготовки и загибают ее под углом 90°.

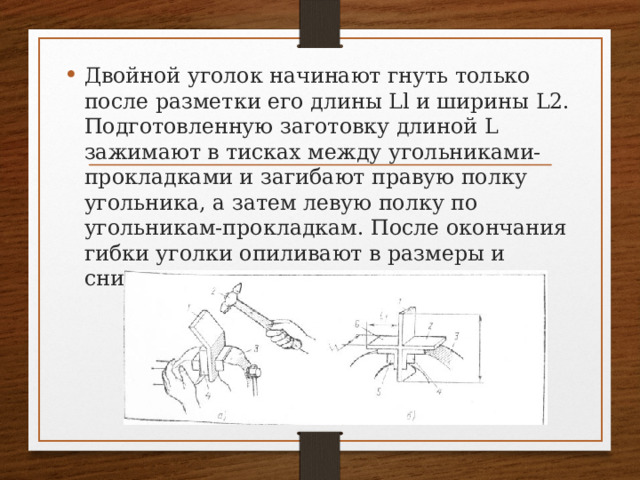

• Двойной уголок начинают гнуть только после разметки его длины Ll и ширины L2. Подготовленную заготовку длиной L зажимают в тисках между угольниками-прокладками и загибают правую полку угольника, а затем левую полку по угольникам-прокладкам. После окончания гибки уголки опиливают в размеры и снимают заусенцы с острых кромок.

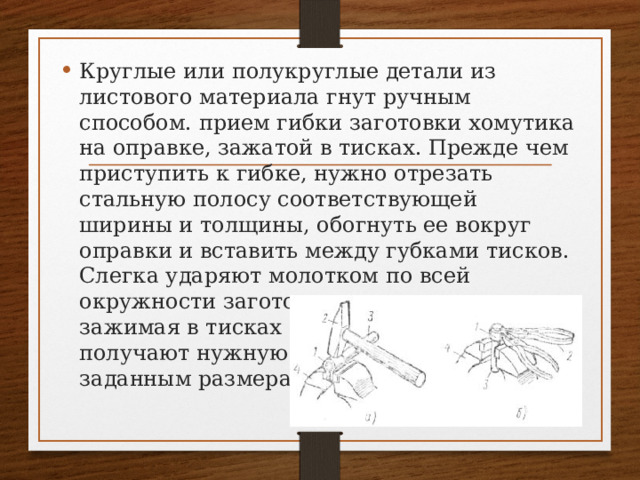

• Круглые или полукруглые детали из листового материала гнут ручным способом. прием гибки заготовки хомутика на оправке, зажатой в тисках. Прежде чем приступить к гибке, нужно отрезать стальную полосу соответствующей ширины и толщины, обогнуть ее вокруг оправки и вставить между губками тисков. Слегка ударяют молотком по всей окружности заготовки, одновременно зажимая в тисках концы хомутика, и получают нужную форму согласно заданным размерам.

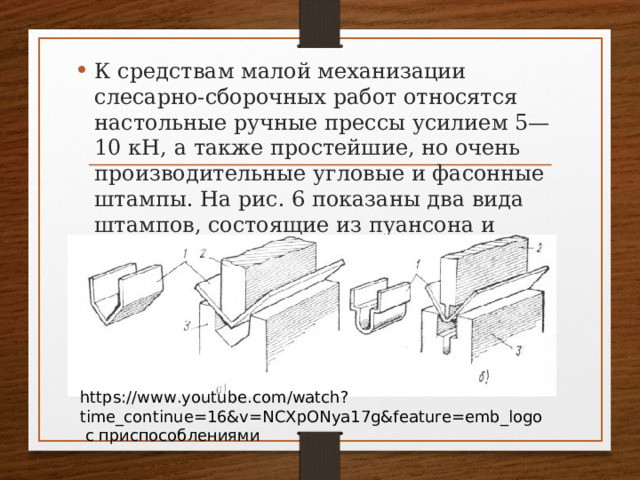

• К средствам малой механизации слесарно-сборочных работ относятся настольные ручные прессы усилием 5—10 кН, а также простейшие, но очень производительные угловые и фасонные штампы. На рис. 6 показаны два вида штампов, состоящие из пуансона и матрицы, предназначенные для гибки заготовок углового и фасонного профиля.

https://www.youtube.com/watch?time_continue=16&v=NCXpONya17g&feature=emb_logo с приспособлениями

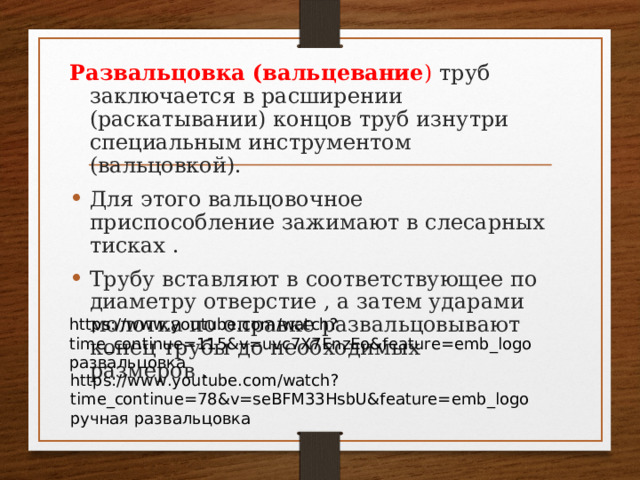

Развальцовка (вальцевание ) труб заключается в расширении (раскатывании) концов труб изнутри специальным инструментом (вальцовкой).

• Для этого вальцовочное приспособление зажимают в слесарных тисках .
• Трубу вставляют в соответствующее по диаметру отверстие , а затем ударами молотка по оправке развальцовывают конец трубы до необходимых размеров .

https://www.youtube.com/watch?time_continue=115&v=uvc7X7EnzEo&feature=emb_logo развальцовка

https://www.youtube.com/watch?time_continue=78&v=seBFM33HsbU&feature=emb_logo ручная развальцовка

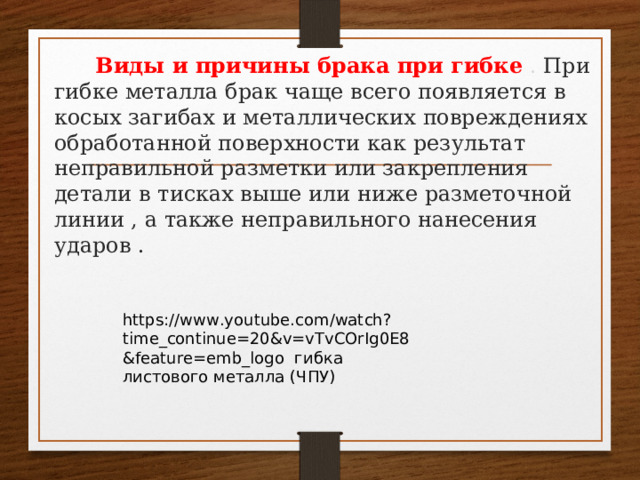

Виды и причины брака при гибке . При гибке металла брак чаще всего появляется в косых загибах и металлических повреждениях обработанной поверхности как результат неправильной разметки или закрепления детали в тисках выше или ниже разметочной линии , а также неправильного нанесения ударов .

https://www.youtube.com/watch?time_continue=20&v=vTvCOrIg0E8&feature=emb_logo гибка листового металла (ЧПУ)

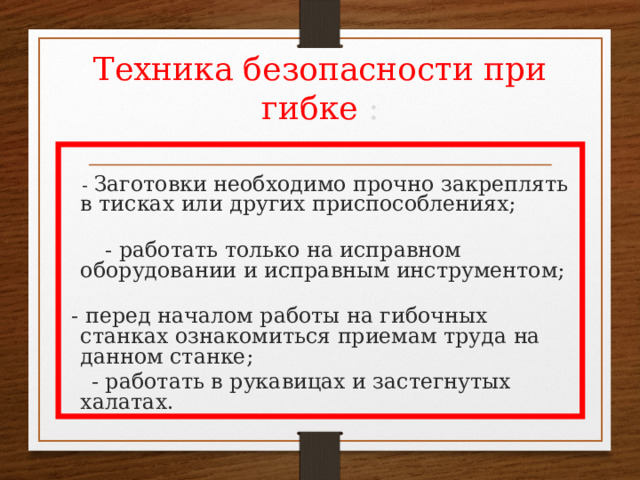

Техника безопасности при гибке :

- Заготовки необходимо прочно закреплять в тисках или других приспособлениях;

- работать только на исправном оборудовании и исправным инструментом;

- перед началом работы на гибочных станках ознакомиться приемам труда на данном станке;

- работать в рукавицах и застегнутых халатах.

БІЛІМ АУКЦИОНЫ

AUCTION KNOWLEDGE

https://www.youtube.com/watch?v=XOZNZjXJVZs&feature=emb_logo инструмент для гибки

terms dictionary

Рефлексия
