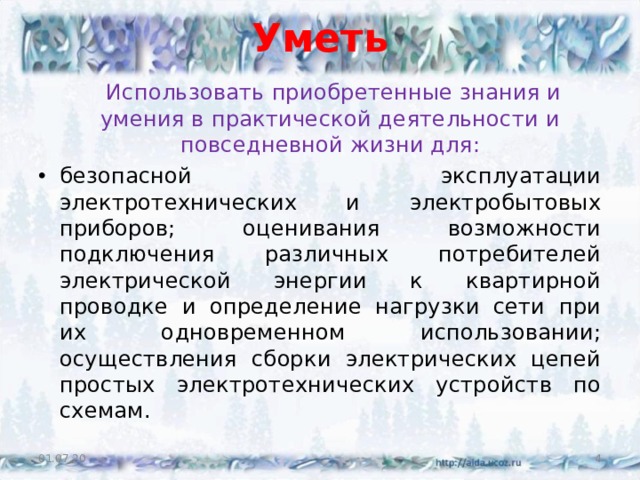

Уметь

Использовать приобретенные знания и умения в практической деятельности и повседневной жизни для:

• безопасной эксплуатации электротехнических и электробытовых приборов; оценивания возможности подключения различных потребителей электрической энергии к квартирной проводке и определение нагрузки сети при их одновременном использовании; осуществления сборки электрических цепей простых электротехнических устройств по схемам.

01.07.20

КВАРТИРНАЯ ЭЛЕКТРОПРОВОДКА

Электротехнические работы.

7 класс.

01.07.20

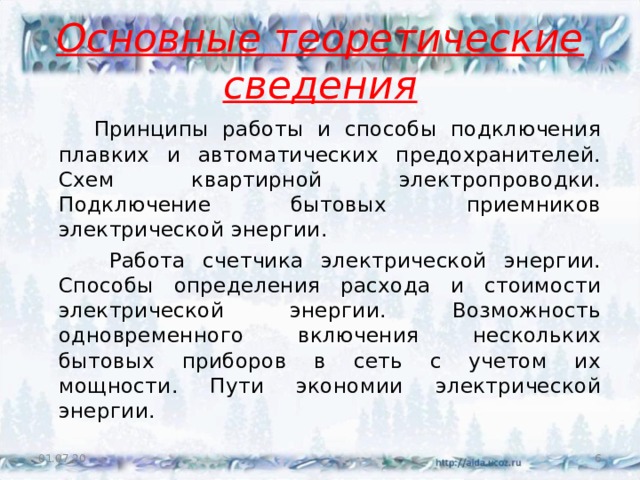

Основные теоретические сведения

Принципы работы и способы подключения плавких и автоматических предохранителей. Схем квартирной электропроводки. Подключение бытовых приемников электрической энергии.

Работа счетчика электрической энергии. Способы определения расхода и стоимости электрической энергии. Возможность одновременного включения нескольких бытовых приборов в сеть с учетом их мощности. Пути экономии электрической энергии.

01.07.20

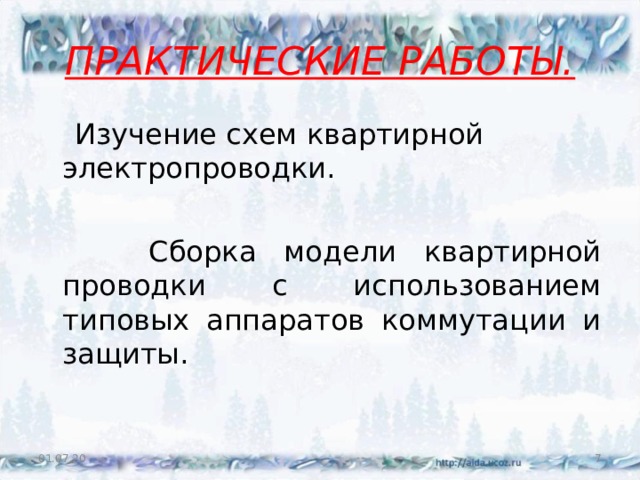

ПРАКТИЧЕСКИЕ РАБОТЫ.

Изучение схем квартирной электропроводки.

Сборка модели квартирной проводки с использованием типовых аппаратов коммутации и защиты.

01.07.20

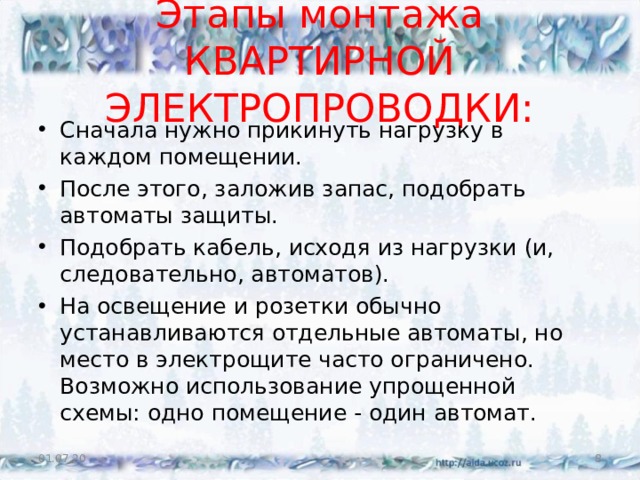

Этапы монтажа КВАРТИРНОЙ ЭЛЕКТРОПРОВОДКИ:

• Сначала нужно прикинуть нагрузку в каждом помещении.
• После этого, заложив запас, подобрать автоматы защиты.
• Подобрать кабель, исходя из нагрузки (и, следовательно, автоматов).
• На освещение и розетки обычно устанавливаются отдельные автоматы, но место в электрощите часто ограничено. Возможно использование упрощенной схемы: одно помещение - один автомат.

01.07.20

монтаж

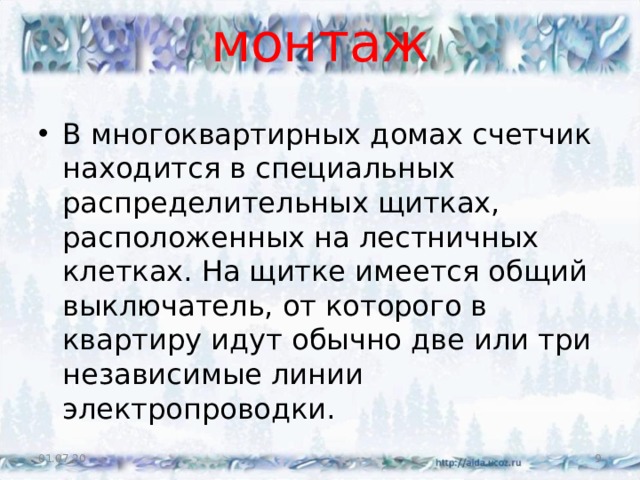

• В многоквартирных домах счетчик находится в специальных распределительных щитках, расположенных на лестничных клетках. На щитке имеется общий выключатель, от которого в квартиру идут обычно две или три независимые линии электропроводки.

01.07.20

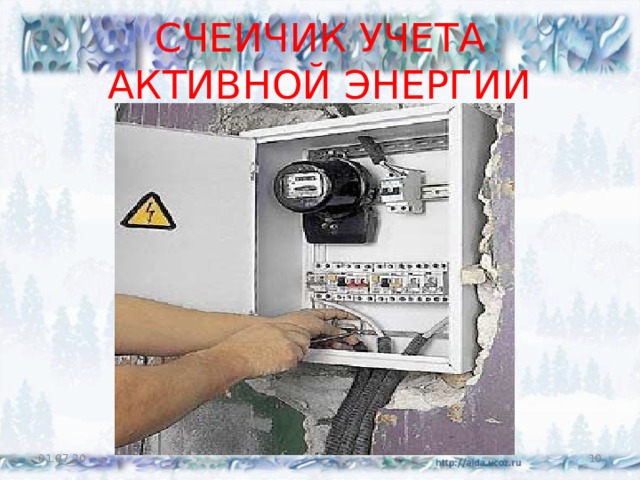

СЧЕИЧИК УЧЕТА АКТИВНОЙ ЭНЕРГИИ

01.07.20

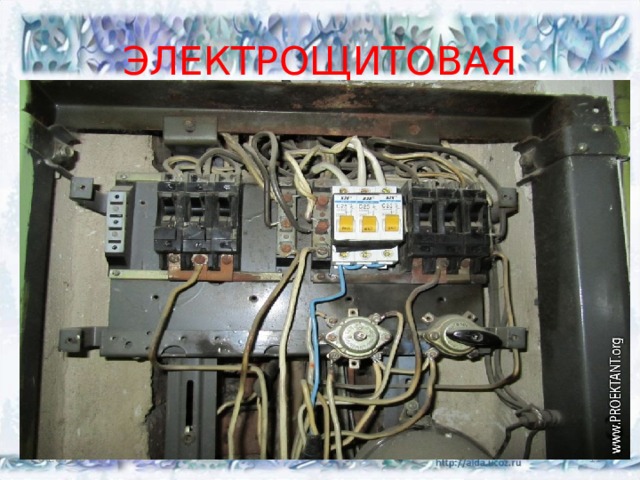

ЭЛЕКТРОЩИТОВАЯ

01.07.20

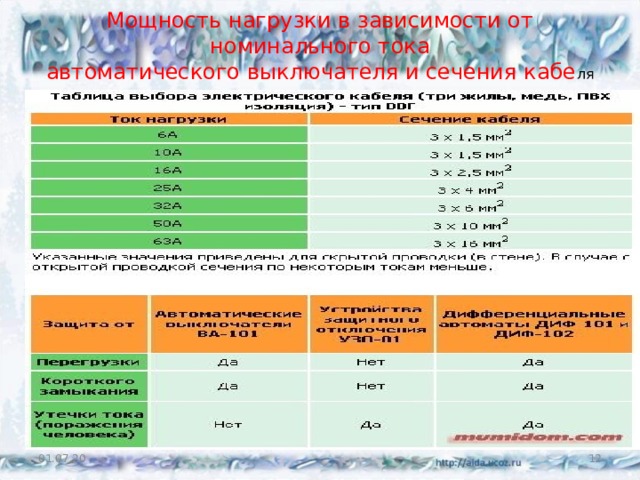

Мощность нагрузки в зависимости от номинального тока автоматического выключателя и сечения кабе ля

01.07.20

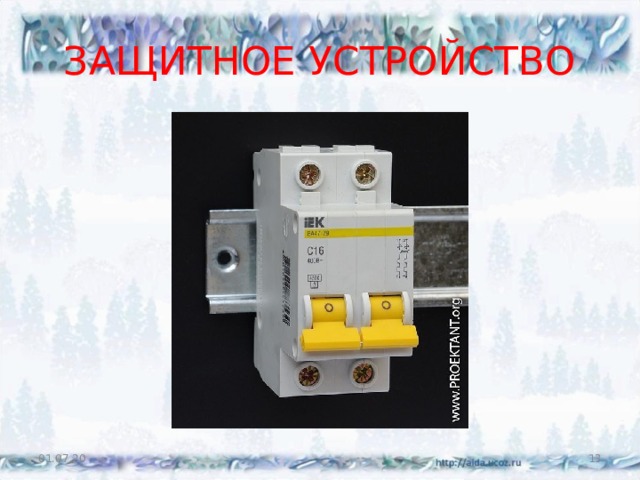

ЗАЩИТНОЕ УСТРОЙСТВО

01.07.20

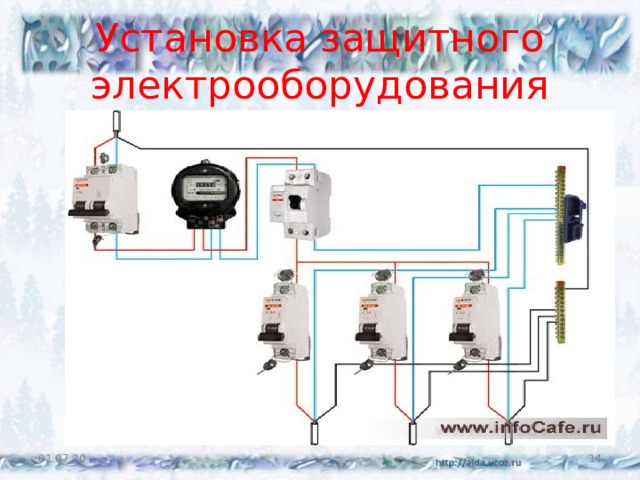

Установка защитного электрооборудования

01.07.20

01.07.20

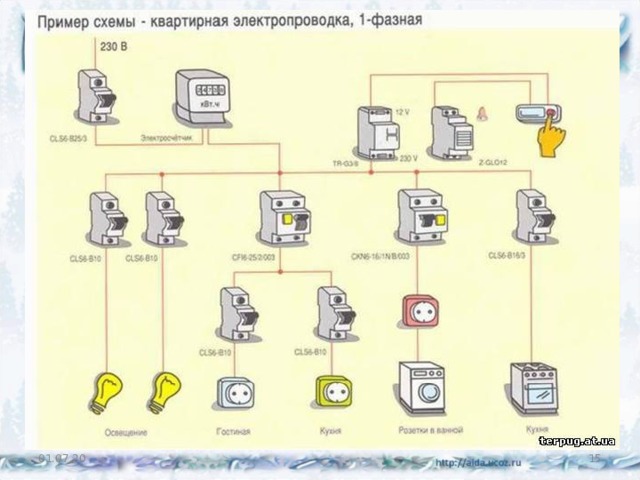

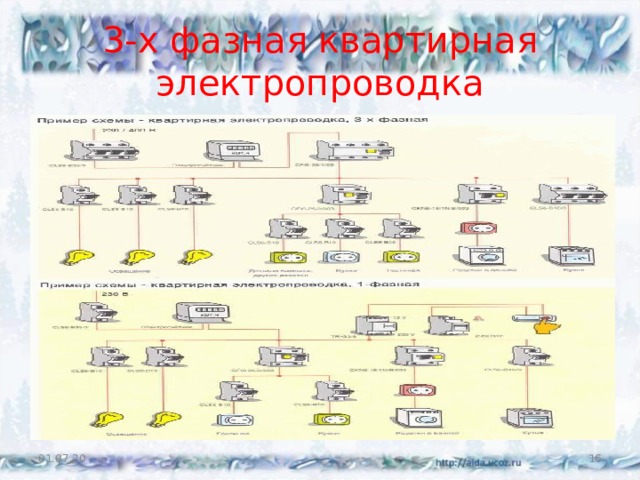

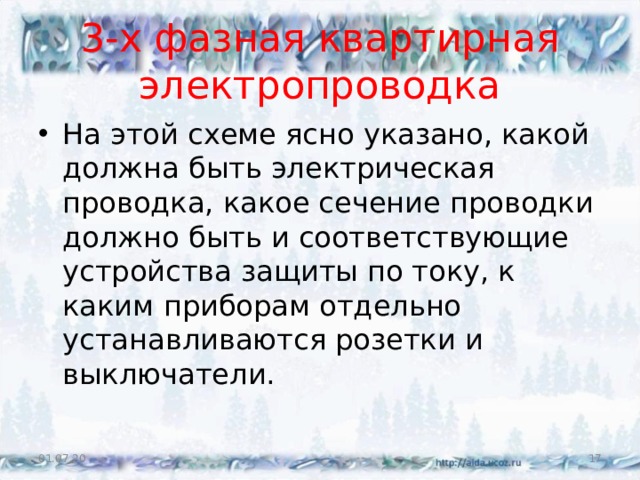

3- х фазная квартирная электропроводка

01.07.20

3- х фазная квартирная электропроводка

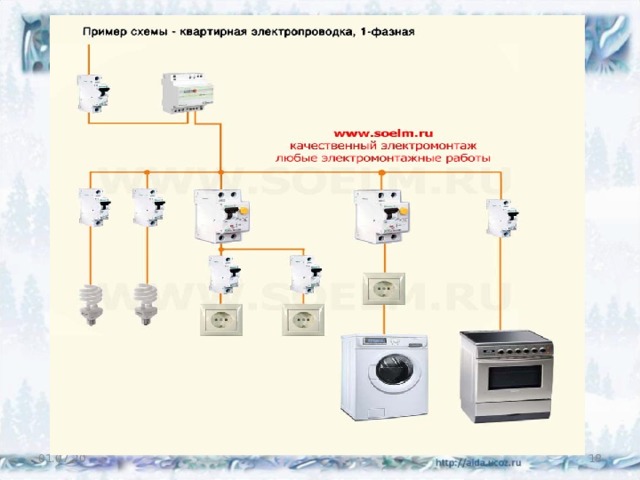

• На этой схеме ясно указано, какой должна быть электрическая проводка, какое сечение проводки должно быть и соответствующие устройства защиты по току, к каким приборам отдельно устанавливаются розетки и выключатели.

01.07.20

01.07.20

01.07.20

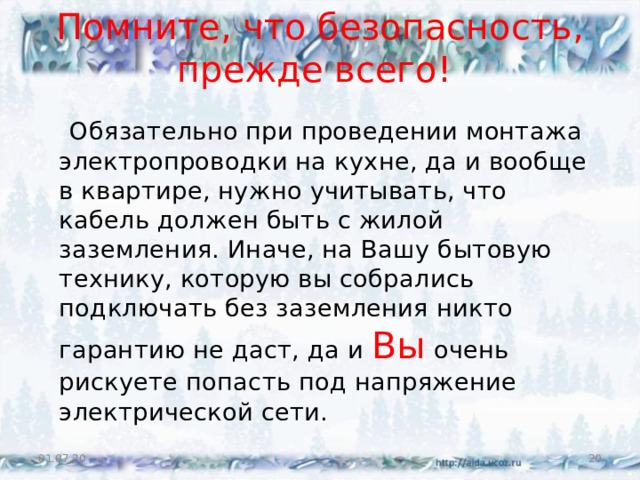

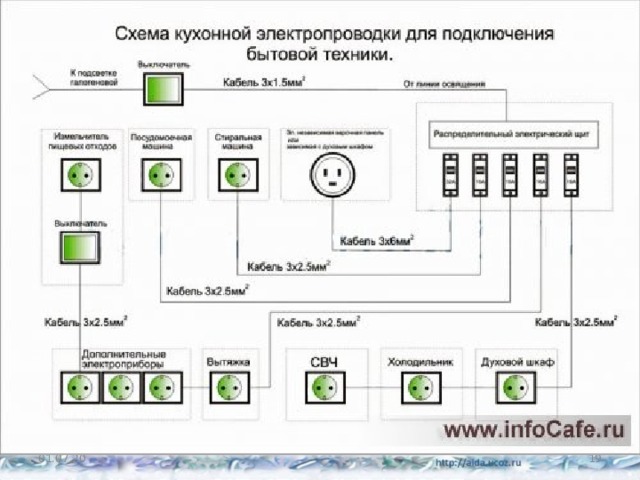

Помните, что безопасность, прежде всего!

Обязательно при проведении монтажа электропроводки на кухне, да и вообще в квартире, нужно учитывать, что кабель должен быть с жилой заземления. Иначе, на Вашу бытовую технику, которую вы собрались подключать без заземления никто гарантию не даст, да и Вы очень рискуете попасть под напряжение электрической сети.

01.07.20

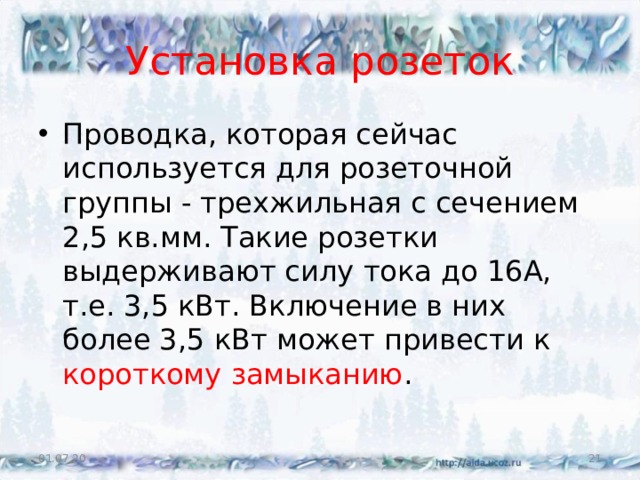

Установка розеток

• Проводка, которая сейчас используется для розеточной группы - трехжильная с сечением 2,5 кв.мм. Такие розетки выдерживают силу тока до 16А, т.е. 3,5 кВт. Включение в них более 3,5 кВт может привести к короткому замыканию .

01.07.20

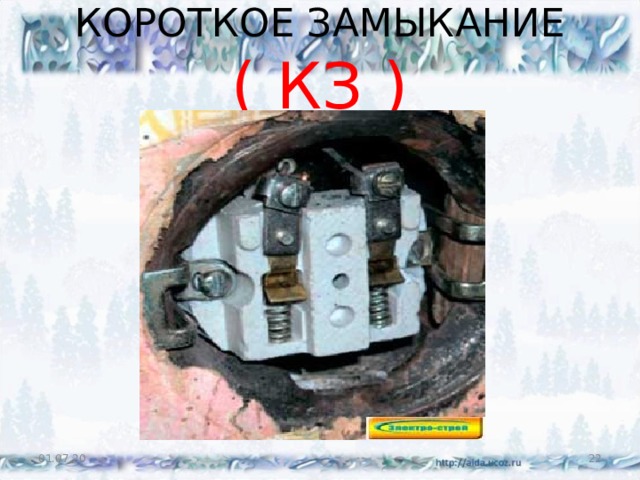

КОРОТКОЕ ЗАМЫКАНИЕ ( КЗ )

01.07.20

Неправильное оконцевание проводов – ПРИЧИНА ПОЖАРА В ДОМЕ!!!

01

01.07.20

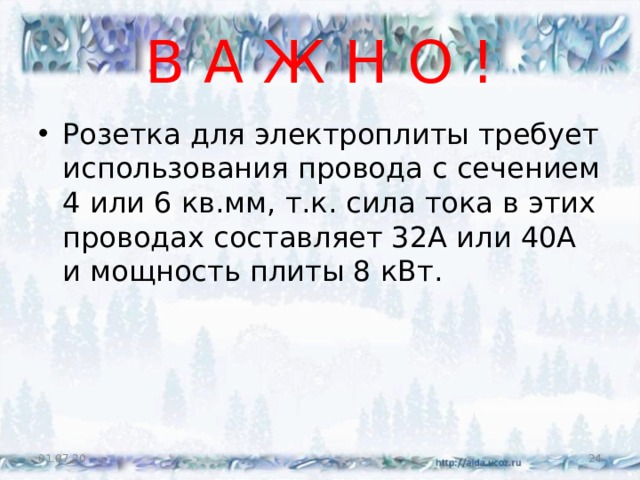

В А Ж Н О !

• Розетка для электроплиты требует использования провода с сечением 4 или 6 кв.мм, т.к. сила тока в этих проводах составляет 32А или 40А и мощность плиты 8 кВт.

01.07.20

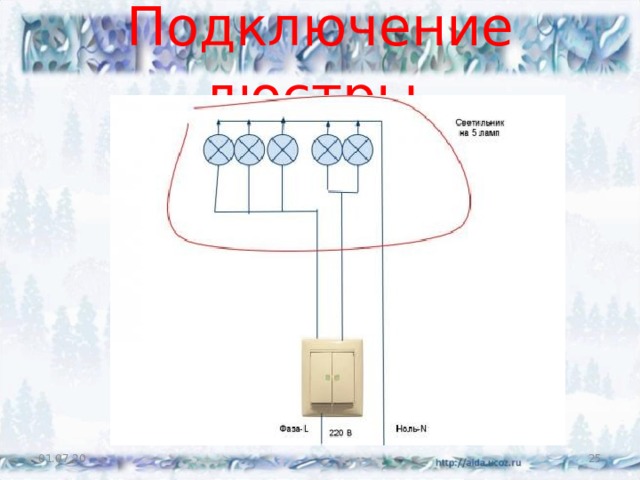

Подключение люстры .

01.07.20

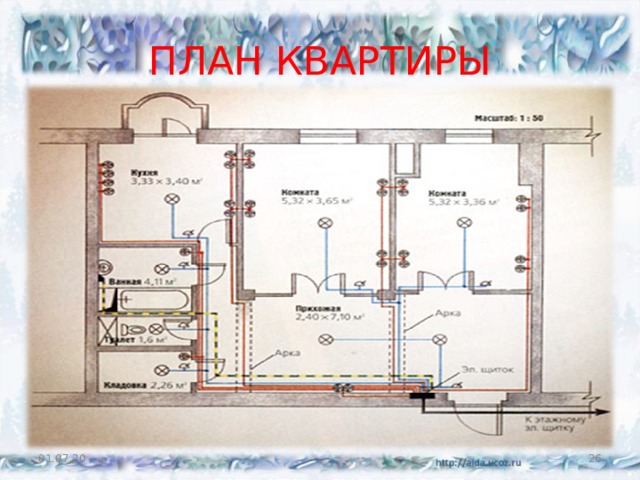

ПЛАН КВАРТИРЫ

01.07.20

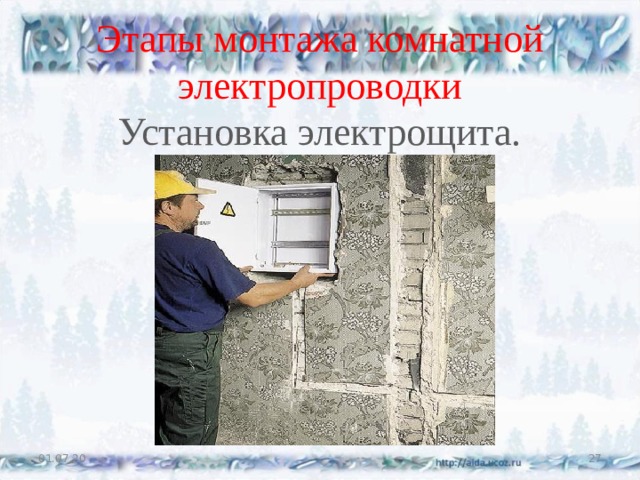

Этапы монтажа комнатной электропроводки Установка электрощита.

01.07.20

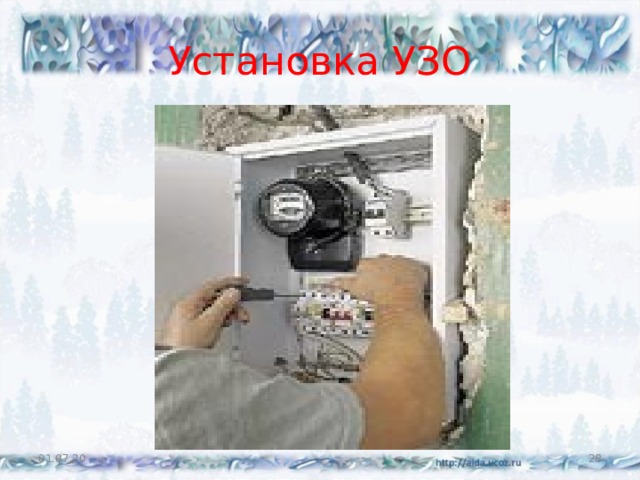

Установка УЗО

01.07.20

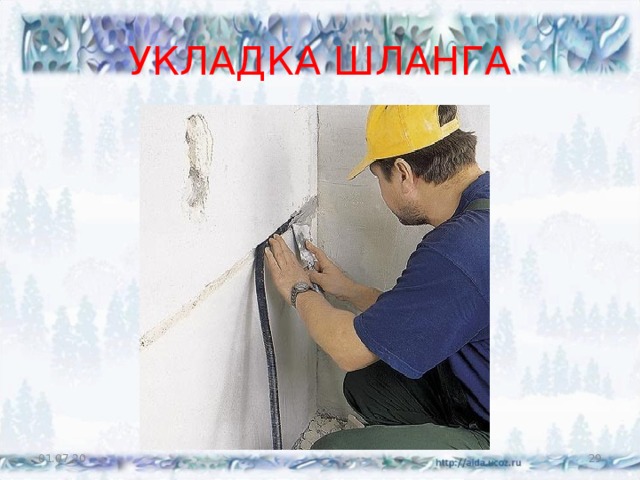

УКЛАДКА ШЛАНГА

01.07.20

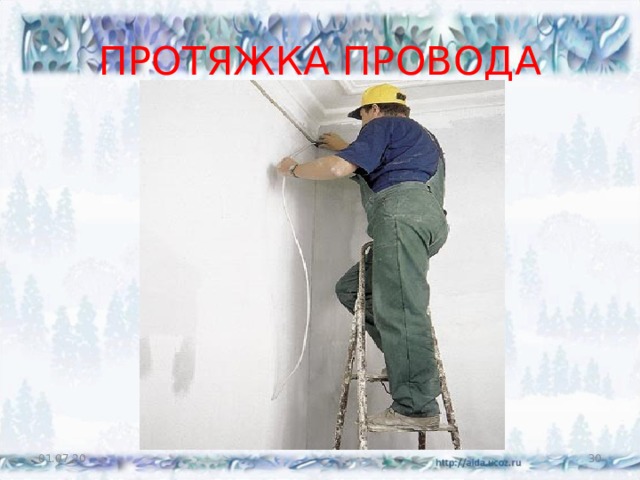

ПРОТЯЖКА ПРОВОДА

01.07.20

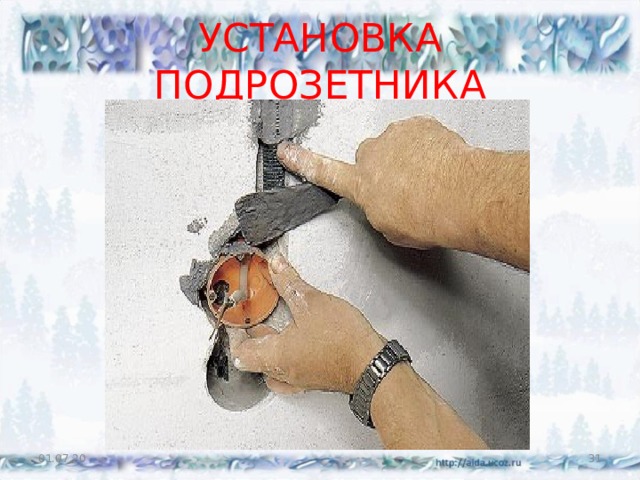

УСТАНОВКА ПОДРОЗЕТНИКА

01.07.20

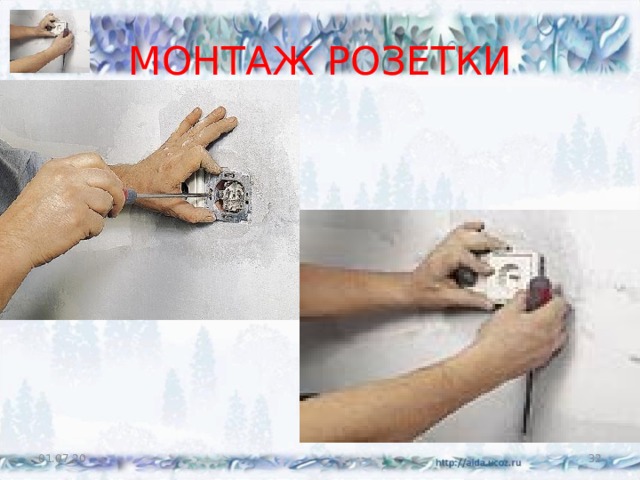

МОНТАЖ РОЗЕТКИ

01.07.20

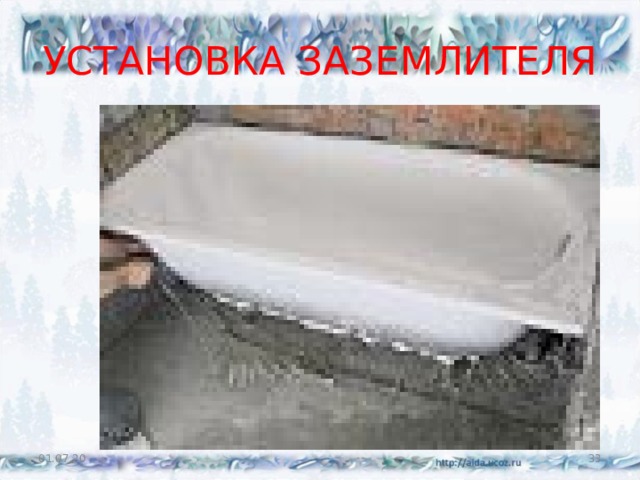

УСТАНОВКА ЗАЗЕМЛИТЕЛЯ

01.07.20

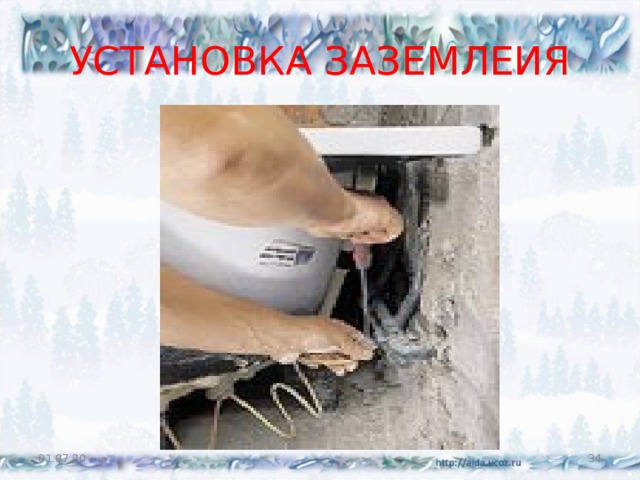

УСТАНОВКА ЗАЗЕМЛЕИЯ

01.07.20

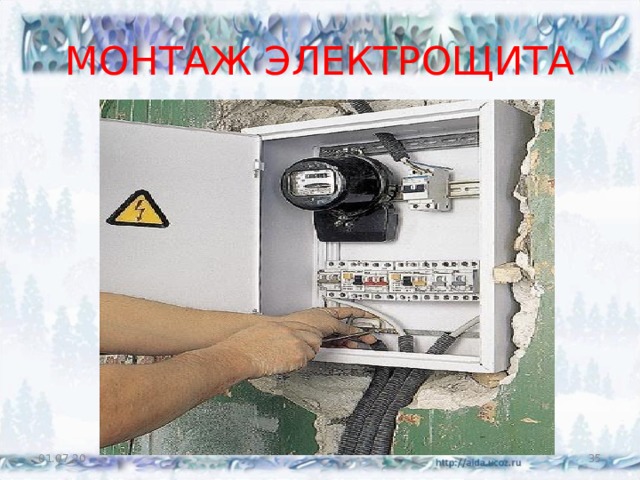

МОНТАЖ ЭЛЕКТРОЩИТА
