Цели:
образовательная: создать условия для получения учащимися знаний и умений по оконцеванию проводов и сборки разветвленной электрической цепи с использованием установочной электроарматуры;
развивающая: способствовать развитию безопасных навыков работы с электромонтажными инструментами, развивать способности к чтению и составлению электрических схем;
воспитательная: прививать навыки электробезопасности, ответственности за порученное дело, стремление к самосовершенствованию.
Ход урока:
1. Организационная часть (3 мин)
1. 1. Приветствие учащихся и проверка посещаемости
1. 2. Проверка рабочей одежды и готовности к занятию.
1. 3. Назначение дежурных.
1. 4. Объявление темы урока: Монтаж электрической цепи (ученикам записать дату и тему урока в тетрадь).
1. 5. Объявление цели урока: Научиться выполнять оконцевание и присоединение проводов к электроарматуре, собирать разветвлённую электрическую цепь.
2. Повторение пройденного материала (7 мин)
Работа по карточкам тестам.
2. Объяснение нового материала (10 мин)
Монтаж электрической цепи состоит из двух основных операций: оконцевания проводов и присоединения их к электроарматуре (зарядка электроарматуры).
Чтобы подсоединить провода к электроарматуре, их предварительно нужно зачистить и оконцевать.

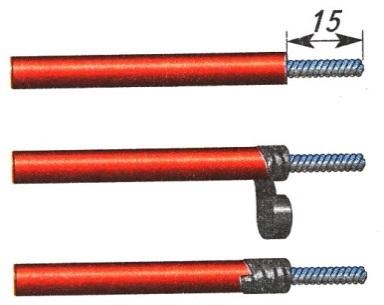

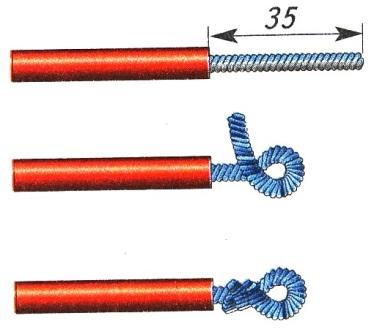

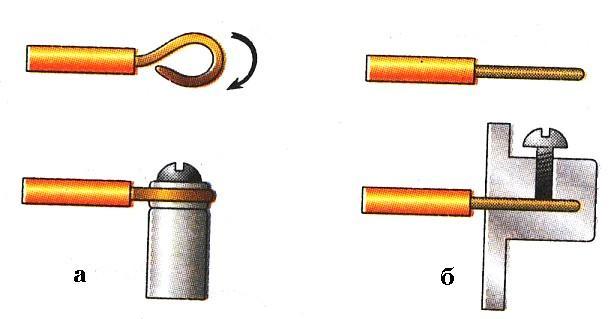

Оконцевание проводов — это освобождение их от изоляционной оболочки и оформление петелькой (кольцом) или прямым концом (тычком), в зависимости от конструкции электроарматуры (рис. 72).
При монтаже электроцепи, оконцованный в форме кольца (рис. 72, а] провод прижимается винтом к контакту арматуры. Если монтаж предусматривает втыкание провода в отверстие контакта и прижатие его сбоку винтом (рис. 72, б), применяют оконцеваниетычком. Однако первый способ получил большее распространение. В инструкционной карте № 3 подробно описан ход этих операций.

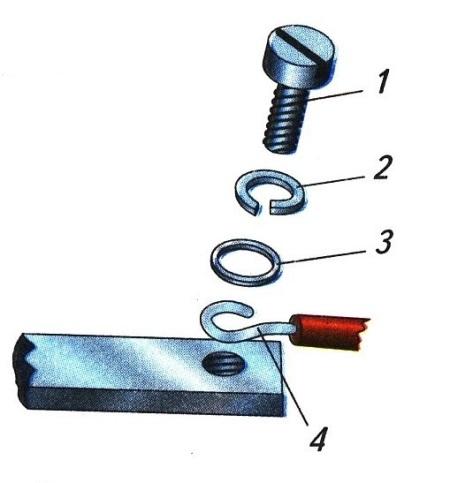

При подсоединении проводов к деталям на винт / (рис. 73) последовательно надевают пружинную шайбу 2, плоскую шайбу 3, потом колечко провода4. Затем винт вставляют в резьбовоеотверстие и закручивают отверткой. Надо обратить внимание на то, чтобы направление закрутки колечка совпадало с направлением вращения винта. Это предотвратит выдавливание провода из-под винта. Пружинная шайба необходима для поддержания постоянного давления в месте контакта провода с изделием (рис. 73, а).

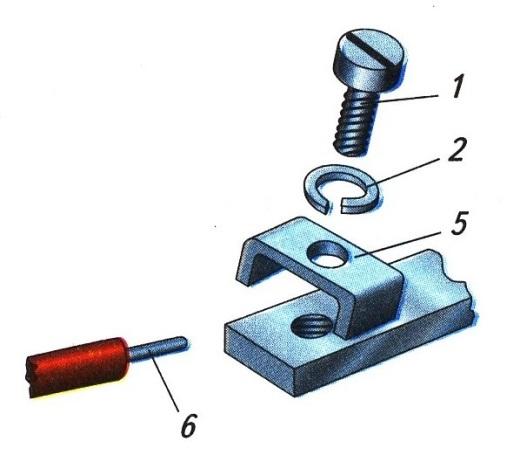

Некоторые винтовые зажимы имеют скобы (рис. 73, б), которые предотвращают выбрасывание провода при закручивании винта. Такая конструкция позволяет не делать колечка на конце провода и упрощает крепление его в зажиме.
Надо помнить, что все винтовые зажимы требуют периодического контроля плотности затяжки винтов, которая со временем ослабевает.

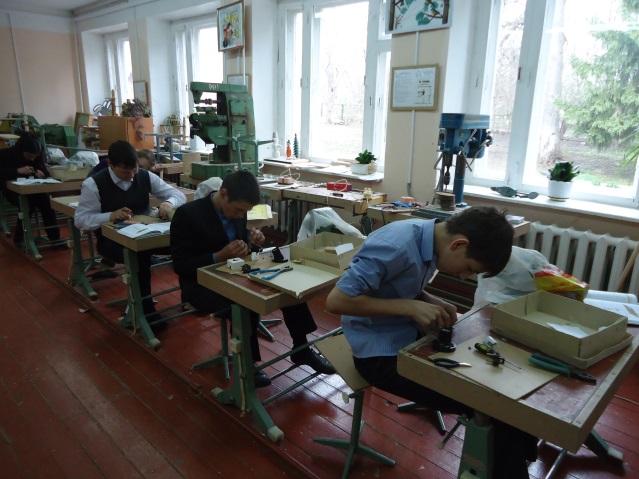

На практическом занятии вам предстоит самостоятельно выполнить оконцевание и подсоединение проводов к электроарматуре, наиболее предпочтительным способом. Работа будет проводиться по инструкционным картам.
3. 4. Закрепление нового материала.
Вопросы к группе:
1. При оконцевании и сращивании проводов после снятия изоляции, жилы зачищают до блеска. Зачем?
2. Какие операции называются электромонтажными?
3. В каком случае провода оконцовывают петелькой? тычком?
4. Вводный инструктаж (2 мин)

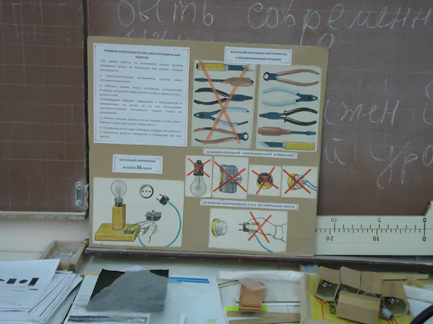

Правила безопасной работы
1. Работать только исправным инструментом.
2. Соблюдать особую осторожность при работе с монтерским ножом.

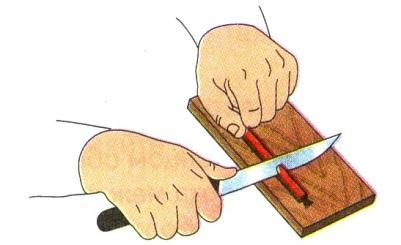

3. Снятие изоляционной оболочки и зачистку токоведущей жилы выполнять только на подкладной доске, нож держать наклонно, резать от себя.
4. Ручки кусачек, плоскогубцев, пассатижей, круглогубцев и щипцов держать в обхват, не закладывая пальцы между ними.
5. Изоляцию проводов выполнять надежно.
6. Соединительные винты затягивать туго.
7. Не работать отверткой на весу.
8. Не производить подключение электроарматуры на весу.

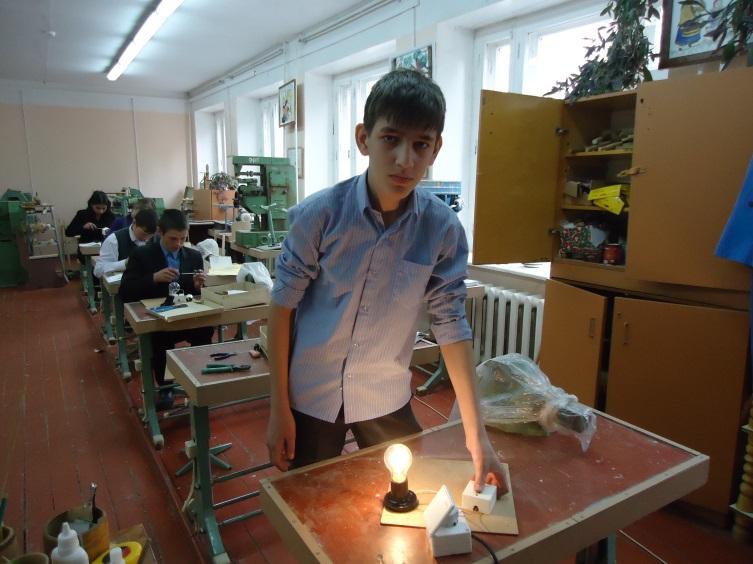

9. Включение цепи после сборки производить только с разрешения учителя — в сеть с напряжением не более 42 В.
Полную информацию смотрите в файле.
Монтаж электрической цепи (конспект) (0.98 MB)
