Электроизмерительные приборы

ТЕМА 1 Занятие 3 Назначение и классификация электроизмерительных приборов

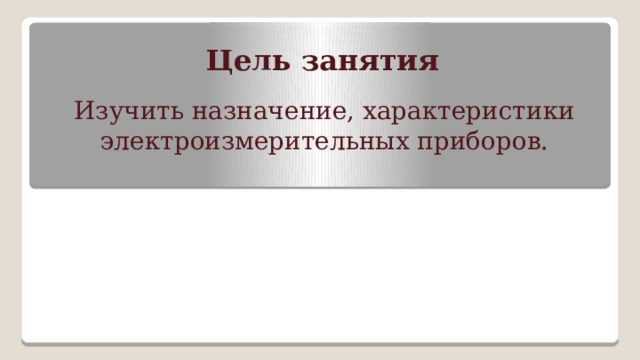

Цель занятия

Изучить назначение, характеристики электроизмерительных приборов.

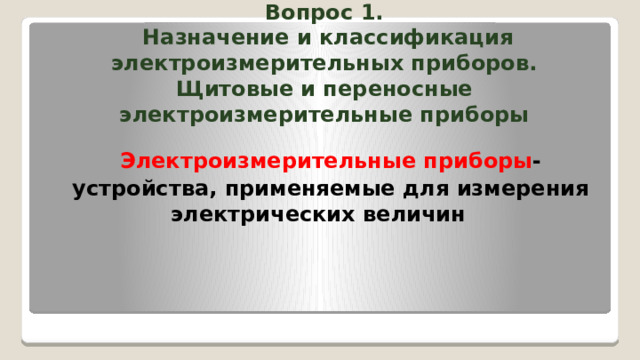

Вопрос 1. Назначение и классификация электроизмерительных приборов. Щитовые и переносные электроизмерительные приборы

Электроизмерительные приборы -

устройства, применяемые для измерения электрических величин

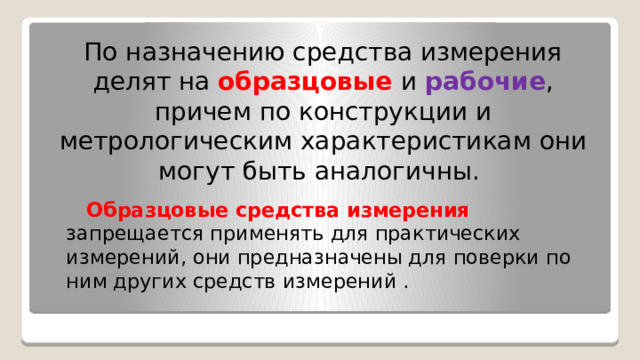

По назначению средства измерения делят на образцовые и рабочие , причем по конструкции и метрологическим характеристикам они могут быть аналогичны.

Образцовые средства измерения запрещается применять для практических измерений, они предназначены для поверки по ним других средств измерений .

Рабочие средства измерения средства, применяемые для практических измерений.

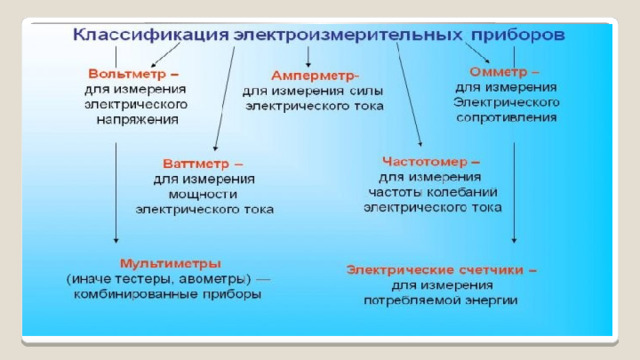

Вольтметр

Амперметр

Мегомметр

Частотомер Комбинированный прибор

Обозначения на приборах

Шкала амперметра

• Электромагнитный
• От 0 до 400 А
• 1.5-класс точности
• Однофазный переменный ток
• Изоляция прибора испытана напряжение 2 кВ
• Вертикальная установка

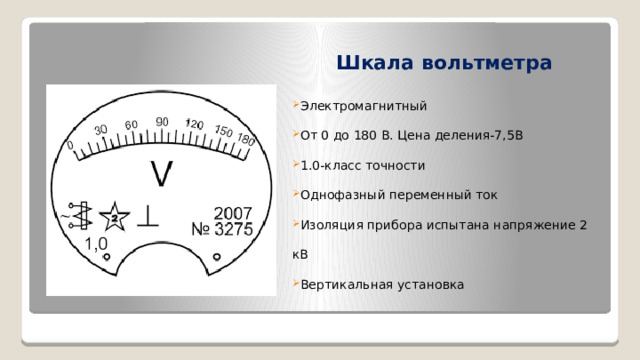

Шкала вольтметра

• Электромагнитный
• От 0 до 180 В. Цена деления-7,5В
• 1.0-класс точности
• Однофазный переменный ток
• Изоляция прибора испытана напряжение 2 кВ
• Вертикальная установка

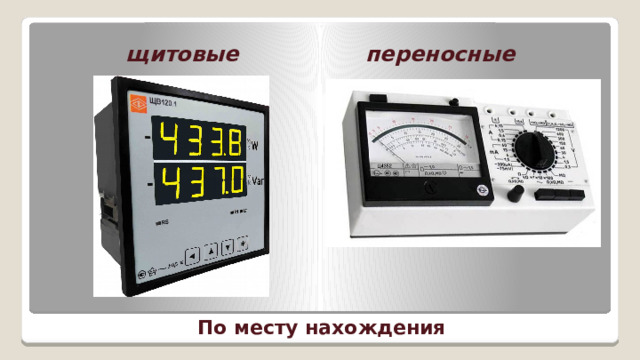

переносные

щитовые

По месту нахождения

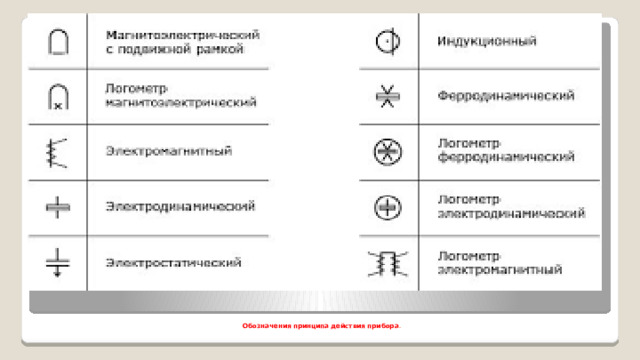

Обозначения принципа действия прибора .

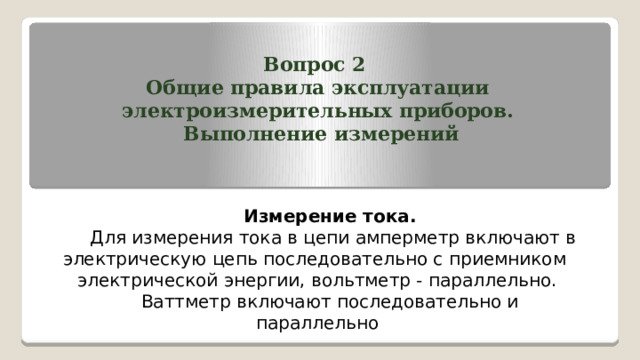

Вопрос 2

Общие правила эксплуатации электроизмерительных приборов.

Выполнение измерений

Измерение тока.

Для измерения тока в цепи амперметр включают в электрическую цепь последовательно с приемником электрической энергии, вольтметр - параллельно.

Ваттметр включают последовательно и параллельно

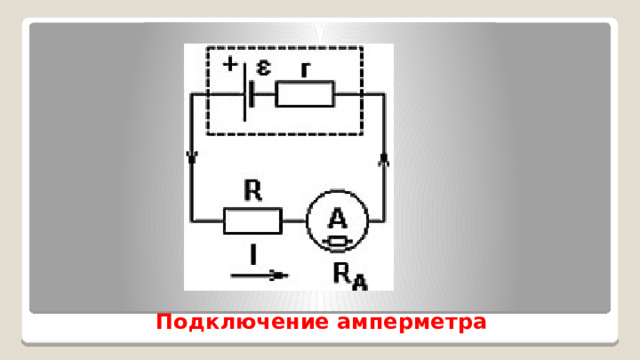

Подключение амперметра

Подключение вольтметра

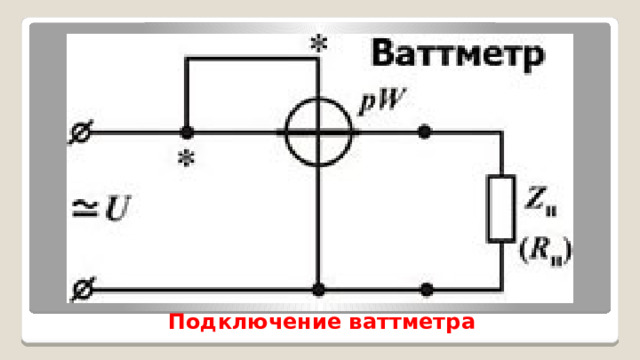

Подключение ваттметра

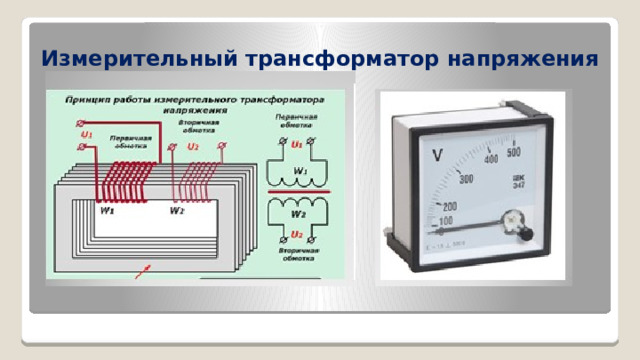

Измерительный трансформатор напряжения

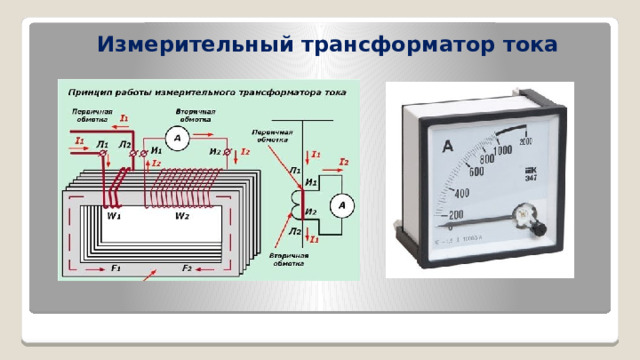

Измерительный трансформатор тока

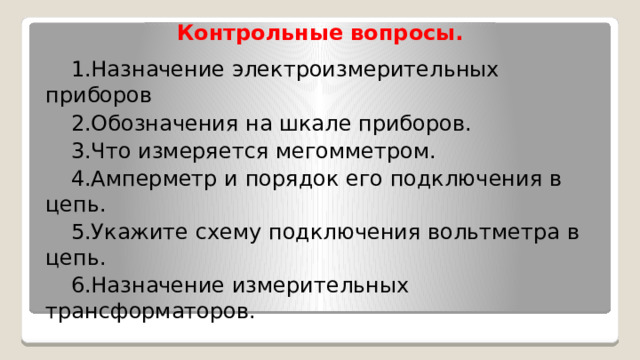

Контрольные вопросы.

1.Назначение электроизмерительных приборов

2.Обозначения на шкале приборов.

3.Что измеряется мегомметром.

4.Амперметр и порядок его подключения в цепь.

5.Укажите схему подключения вольтметра в цепь.

6.Назначение измерительных трансформаторов.
