"Дифракционная решетка"

В данной презентации представлено устройство, назначение и принцип работы дифракционной решетки. Дифракционная решетка - это совокупность большого числа очень узких щелей, разделенных непрозрачными промежутками. Также дается вывод формулы дифракционной решетки. Примеры дифракционной решетки (радужная оболочка лазерного диска).

Учебник: Физика 11 : учеб, для общеобразоват организации: базовый и углуб. уровни/Г. Я. Мякишев Б. Буховцев, В. М. Чаругин; под редакцией Н. А. Парфентьевой. 22 е изд. перераб. и доп. — М. : Просвещение, 2013. — 432 с. . ил.
Тема: § 72. Дифракционная решетка 215
30.10.2018

Содержимое разработки

Тема урока: Дифракционная решетка 11 класс

Тема урока:

Дифракционная решетка

11 класс

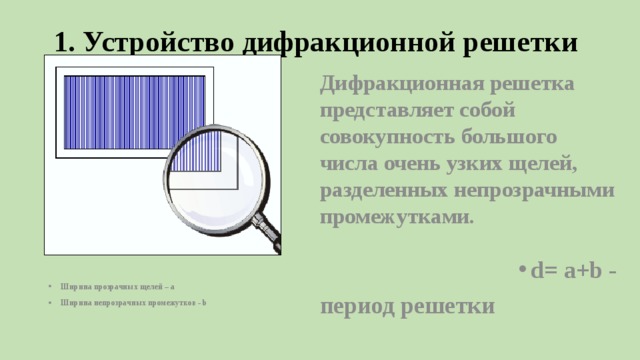

1. Устройство дифракционной решетки Дифракционная решетка представляет собой совокупность большого числа очень узких щелей, разделенных непрозрачными промежутками. d= a+b - период решетки Ширина прозрачных щелей – а Ширина непрозрачных промежутков - b

1. Устройство дифракционной решетки

Дифракционная решетка представляет собой совокупность большого числа очень узких щелей, разделенных непрозрачными промежутками.

  • d= a+b -

период решетки

  • Ширина прозрачных щелей – а
  • Ширина непрозрачных промежутков - b

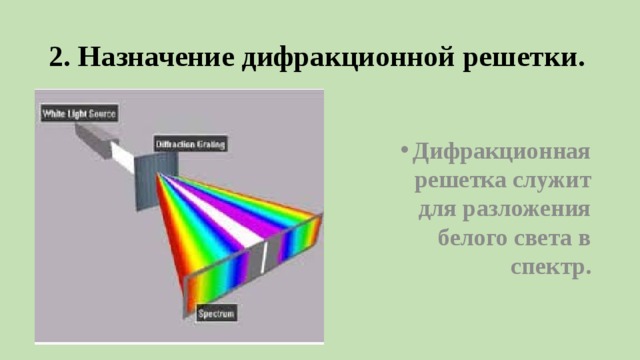

2. Назначение дифракционной решетки. Дифракционная решетка служит для разложения белого света в спектр.

2. Назначение дифракционной решетки.

  • Дифракционная решетка служит для разложения белого света в спектр.

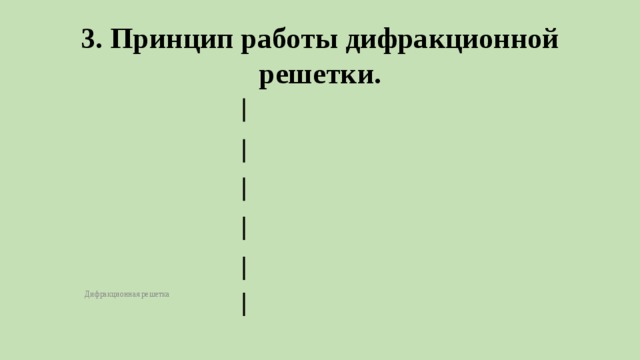

3. Принцип работы дифракционной решетки. Дифракционная решетка

3. Принцип работы дифракционной решетки.

Дифракционная решетка

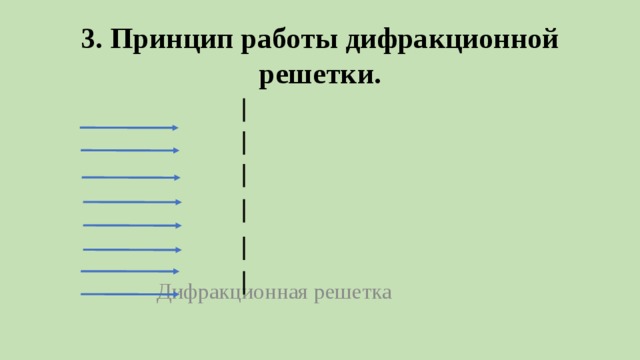

3. Принцип работы дифракционной решетки. Дифракционная решетка

3. Принцип работы дифракционной решетки.

Дифракционная решетка

3. Принцип работы дифракционной решетки. Дифракционная решетка ϕ

3. Принцип работы дифракционной решетки.

Дифракционная решетка

ϕ

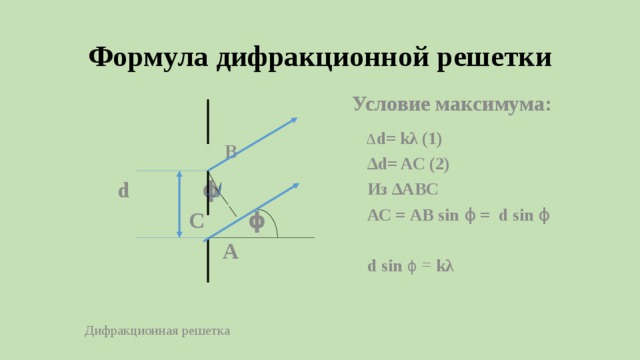

Формула дифракционной решетки Условие максимума: B d ϕ C ϕ A Дифракционная решетка ∆ d= kλ (1) ∆ d= AC (2) Из ∆АВС АС = АВ sin ϕ = d sin ϕ d sin ϕ = kλ

Формула дифракционной решетки

Условие максимума:

B

d ϕ

C ϕ

A

Дифракционная решетка

∆ d= kλ (1)

∆ d= AC (2)

Из ∆АВС

АС = АВ sin ϕ = d sin ϕ

d sin ϕ = kλ

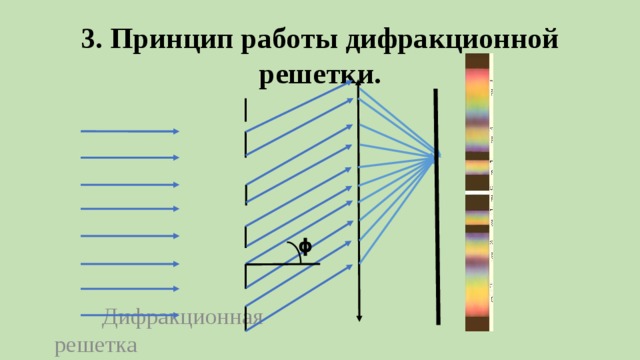

3. Принцип работы дифракционной решетки. Дифракционная решетка ϕ

3. Принцип работы дифракционной решетки.

Дифракционная решетка

ϕ

Радужная окраска лазерного диска

Радужная окраска лазерного диска
