Компьютерное информационное моделирование

Сегодня на уроке мы с вами переходим к следующему разделу «Информационное моделирование». Понятие модель относится к основным общенаучным понятиям, а моделирование – это метод изучения окружающего мира, используемый различными науками.

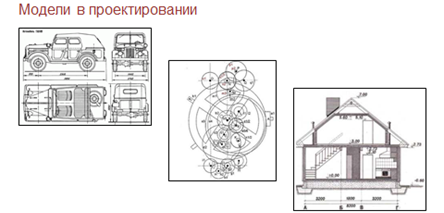

Модели играют важную роль в проектировании и создании различных технических устройств, машин, механизмов, зданий. Кроме чертежей, без которых невозможно изготовить даже простую деталь, часто создаются макеты проектируемых объектов.

Развитие науки основывается на создании и использовании теоретических моделей. К ним относятся: теория, законы, гипотезы, которые иногда могут в корне изменить представление человечества об окружающем мире. Например, это сделала теория относительности Эйнштейна.

Произведения литературы и искусства можно рассматривать как модели, в художественной форме, отражающей реальную действительность.

Также без моделей не обойтись и в образовании. Они крайне необходимы для изучения объектов, процессов и явлений окружающего мира.

Например, на уроках географии вы работаете с картами, которые являются моделями земной поверхности на плоскости. Или модель кристаллической решётки каменной соли, используемая на уроках химии. На уроках физики не обойтись без моделей – это и модель двигателя внутреннего сгорания, и модель идеального газа и много других моделей.

Сегодня на уроке мы с вами узнаем:

·                   Что такое модель.

·                   Какова роль информатики в информационном моделировании.

·                   В чём преимущество компьютерных информационных моделей перед теоретическими.

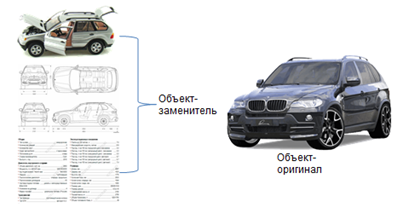

Под моделью понимается некоторый материальный либо мысленно представляемый объект или явление. Эти объекты или явления используют вместо другого объекта (оригинала). Модель повторяет существенные для целей конкретного моделирования свойства оригинала, опуская несущественные свойства.

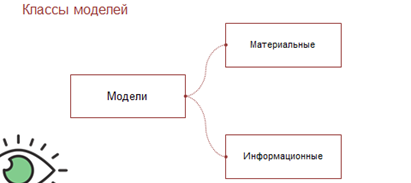

Модели могут быть разделены на два больших класса: материальные и информационные.

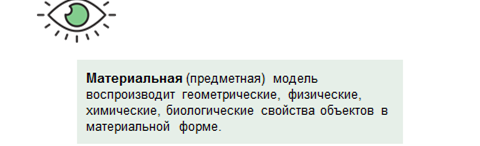

Материальная (предметная) модель воспроизводит геометрические, физические, химические, биологические свойства объектов в материальной форме.

С материальными моделями вы встречаетесь с самого раннего детства. Это игрушки: куклы и машинки, собачки и самолёты – всё это материальные модели реальных людей, транспортных средств, животных.

Ещё примерами материальных моделей являются: глобус, макет застройки микрорайона, чучело животного.

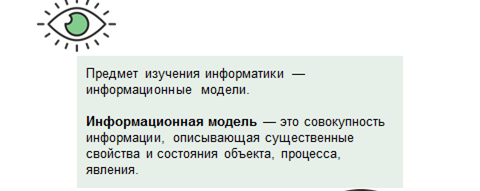

Предметом изучения информатики являются информационные модели.

Информационная модель — это совокупность информации, описывающая существенные свойства и состояния объекта, процесса, явления.

Информационные модели нельзя потрогать, они не имеют материального воплощения, потому что строятся только на информации.

В то же время, рассматривая любую информационную модель, мы связываем её с определённым носителем информации (бумагой, видеоплёнкой, диском, флешкой и прочими).

Объектом информационного моделирования может быть всё что угодно. Это могут быть:

·                   отдельные предметы, например, диван или мобильный телефон;

·                   физические, химические, биологические процессы, например, горение дров, процесс переработки нефти или рост растений;

·                   экономические и социальные процессы, например, процессы международного соперничества или эволюция человека.

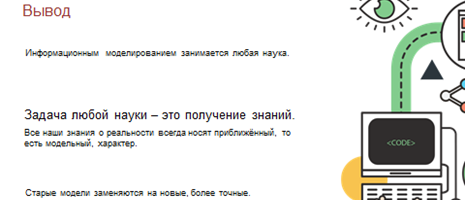

Таким образом, можно сделать вывод, что информационным моделированием занимается любая наука. Задача любой науки – это получение знаний. Все наши знания о реальности всегда носят приближённый, то есть модельный, характер. С развитием науки эти знания уточняются, углубляются, но всё равно остаются приближенными. Старые модели заменяются на новые, более точные, и этот процесс бесконечен.

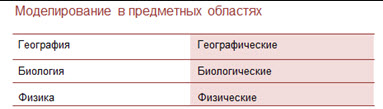

География создаёт модели географических объектов, биология — биологических, физика — физических и так далее.

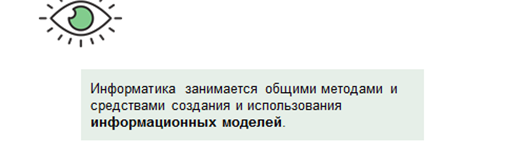

Информатика занимается общими методами и средствами создания и использования информационных моделей.

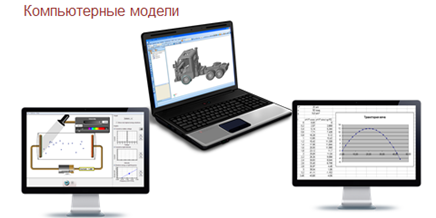

Появление компьютера обеспечило компьютерную реализацию информационных моделей, которая предполагает проведение вычислительного эксперимента и осуществление прогнозирования.

Компьютерные модели незаменимы в тех случаях, когда реальные эксперименты невозможны или затруднены из-за финансовых или физических препятствий (например, в атомной и ядерной физике, астрофизике).

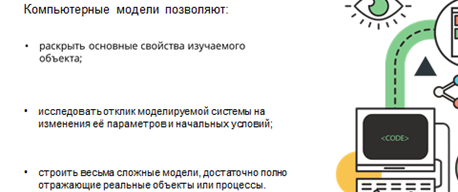

Логичность и отображение результатов в точных понятиях и утверждениях компьютерных моделей дают возможность раскрыть основные свойства изучаемого объекта. Скажем, исследовать отклик моделируемой системы на изменения её параметров и начальных условий. Современные компьютеры позволяют строить весьма сложные модели, достаточно полно отражающие реальные объекты или процессы.

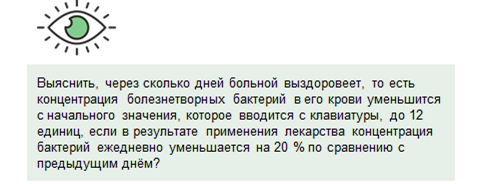

Рассмотрим основные этапы компьютерного моделирования на примере. Нужно выяснить, через сколько дней больной выздоровеет, то есть концентрация болезнетворных бактерий в его крови уменьшится с начального значения, которое вводится с клавиатуры, до 12 единиц, если в результате применения лекарства концентрация бактерий ежедневно уменьшается на 20 процентов по сравнению с предыдущим днём?

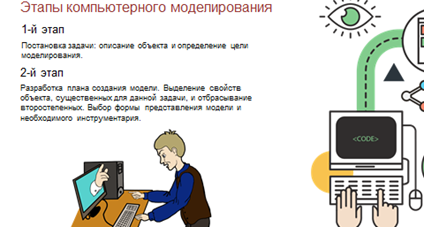

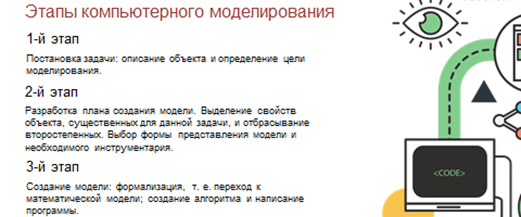

Первый этап. Постановка задачи: описание объекта и определение цели моделирования.

По характеру постановки все задачи можно разделить на две основные группы.

К первой группе относятся задачи, в которых требуется исследовать, как изменяются характеристики объекта при некотором воздействии на него.

В таких задачах можно поставить вопрос: Что произойдёт, если…?

В задачах другой группы требуется определить, как нужно воздействовать на объект, чтобы его параметры удовлетворяли некоторому заданному условию. Здесь вопрос может звучать так: Как сделать, чтобы …?

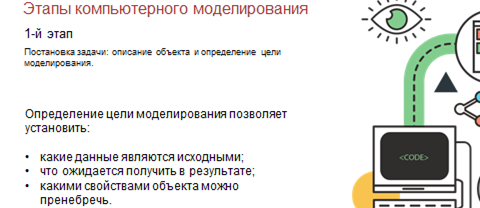

Определение цели моделирования позволяет установить, какие данные являются исходными, что ожидается получить в результате и какими свойствами объекта можно пренебречь.

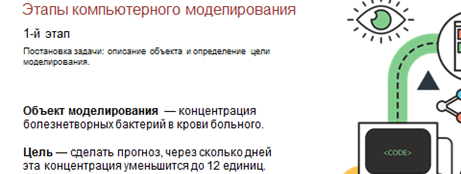

Для нашей задачи объектом моделирования является концентрация болезнетворных бактерий в крови больного. Наша цель — сделать прогноз, через сколько дней эта концентрация уменьшится до 12 единиц.

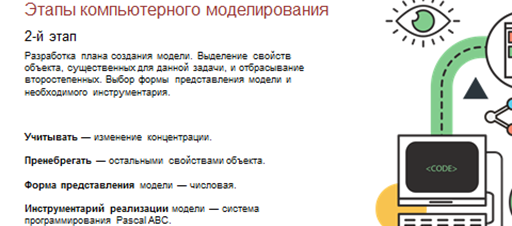

Второй этап. Разработка плана создания модели. Выделение свойств объекта, существенных для данной задачи, и отбрасывание второстепенных. Выбор формы представления модели (это может быть, например, таблица) и необходимого инструментария (например, системы программирования).

Следует отметить, что иногда для достижения цели моделирования к данному этапу приходится возвращаться не раз и уточнять необходимые свойства объекта, так как существенные свойства не всегда могут быть очевидны.

От выбранной формы представления зависит точность результата и степень соответствия модели объекту.

В нашей задаче будем учитывать только изменение концентрации и пренебрегать остальными свойствами объекта, например, влиянием на кровь температуры больного или рациона его питания.

В качестве формы представления модели выберем числовую форму, а в качестве инструментария реализации этой модели — систему программирования Pascal ABC.

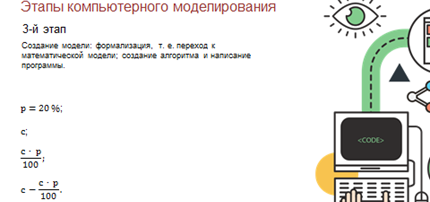

Третий этап. Создание модели: формализация, т. е. переход к математической модели; создание алгоритма и написание программы.

Создание компьютерной модели начнём с построения математической модели изучаемого явления.

Поскольку каждый день концентрация бактерий уменьшается на р равное 20 процентов по сравнению с концентрацией с предыдущего дня, т. е. на с умноженное на р и делённое на сто (с • р / 100), то её можно выразить формулой: с минус с умноженное на р и делённое на сто (с — с • р / 100).

Теперь составим алгоритм решения.

Будем хранить значение концентрации в любой день в переменной c, процент ежедневного уменьшения и безопасное значение в переменных p и cb, количество дней — в переменной t. Переменные c и cb имеют тип real, а процент p и количество дней t — тип integer.

Начальное значение концентрации будем вводить с клавиатуры (в переменную c). Вычисления будут повторяться в цикле while, пока выполняется условие c больше cb, т. е. пока не будет достигнута безопасная концентрация. В результате получим целое число дней.

Реализация этого алгоритма, т. е. программа на языке программирования Паскаль, может выглядеть так:

Четвёртый этап. Анализ модели на соответствие объекту-оригиналу.

Протестируем модель. Будем вводить различные начальные значения концентрации бактерий.

Результат работы программы может выглядеть так:

Если начальная концентрация болезнетворных бактерий 50, то время, необходимое на выздоровление равно 7 дням.

Если начальная концентрация болезнетворных бактерий 80, то время, необходимое на выздоровление равно 9 дням.

Программа демонстрирует что, чем больше концентрация в крови болезнетворных бактерий, тем большее количество дней необходимо для выздоровления больного. И это соответствует действительности.

Мы рассмотрели пример простейшей модели. Полученные в процессе выполнения программы результаты представляются достоверными.

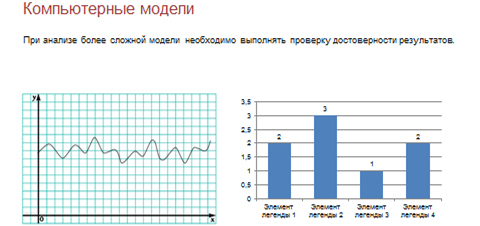

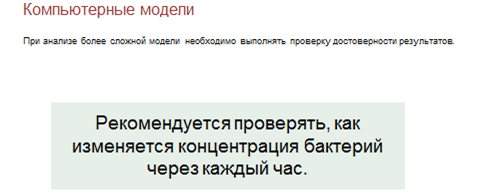

При анализе более сложной модели необходимо выполнять проверку достоверности результатов. Так, для рассмотренного примера рекомендуется проверять, как изменяется концентрация бактерий, например, через каждый час.

Полезно использовать графические формы представления результатов (графики зависимостей, диаграммы).

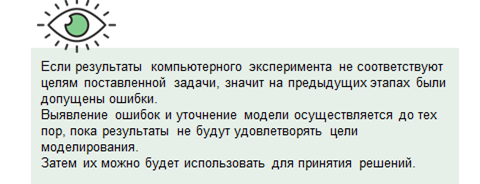

Если результаты компьютерного эксперимента не соответствуют целям поставленной задачи, значит на предыдущих этапах были допущены ошибки. Выявление ошибок и уточнение модели осуществляется до тех пор, пока результаты не будут удовлетворять цели моделирования. Затем их можно будет использовать для принятия решений.

А сейчас давайте вспомним всё, что мы изучили сегодня на уроке:

Модель — это объект-заменитель, который в определённых условиях может заменять объект-оригинал. Модель воспроизводит интересующие нас свойства и характеристики оригинала.

Информатика занимается общими методами и средствами создания и использования информационных моделей.

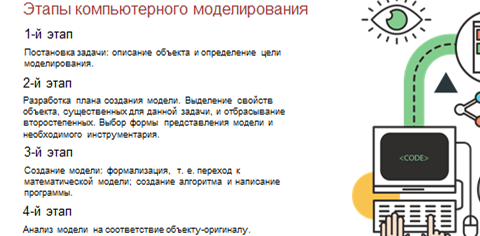

Основные этапы компьютерного моделирования:

Первый этап. Постановка задачи: описание объекта и определение цели моделирования.

Второй этап. Разработка плана создания модели. Выделение свойств объекта, существенных для данной задачи, и отбрасывание второстепенных. Выбор формы представления модели (это может быть, например, таблица) и необходимого инструментария (например, системы программирования).

Третий этап. Создание модели: формализация, т. е. переход к математической модели; создание алгоритма и написание программы.

Четвёртый этап. Анализ модели на соответствие объекту-оригиналу.
