Технический рисунок

Технический рисунок — это наглядное графическое изображение объекта, выполненное от руки на глаз с соблюдением его конструктивной формы и размеров. Технический рисунок выполняют на бумаге в клетку, в глазомерном масштабе, работая мягким карандашом.

При выполнении технического рисунка используются методы центрального проецирования изображения предмета (рисунок в перспективе) или параллельного проецирования (аксонометрические проекции).

Техническим рисунком люди пользовались давно и в самых разных его видах. Инженеры-конструкторы чаще всего использовали реалистические рисунки (перспективные). Их примерами могут служить многочисленные рисунки Леонардо да Винчи.

Этот человек обладал также великим инженерным умом, который его современники оценить, к сожалению, не могли. Большинство изобретений да Винчи невозможно было воплотить в жизнь с помощью инструментов XV—XVI веков. Все технические идеи гения остались только на бумаге — в рисунках, чертежах и подробных описаниях. Только через пять веков энтузиасты, прочитав рукописи, попытались воплотить идеи учёного в жизнь, сконструировав механизмы по его чертежам и техническим рисункам. Только представьте себе, многие из этих машин исправно работали.

Необходимо помнить, что при выполнении технического рисунка все построения выполняются только от руки, без использования чертёжных инструментов (линеек, циркулей). Поэтому, прежде чем приступить к выполнению технического рисунка, следует научиться изображать оси аксонометрических проекций, окружности, геометрические фигуры и тела, выполнять деления отрезков и окружностей на равные части. Кроме того, необходимо уметь правильно определять на глаз размеры и соотношения частей, разделять линии и плоскость листа на равные части.

Технический рисунок можно выполнять с натуры (то есть с реального предмета), по чертежу, представленному одним или несколькими видами или по описанию. Но в любом случае при выполнении технических рисунков соблюдаются те же правила, что и во время построения аксонометрических проекций.

Правила выполнения технического рисунка:

1. Сначала выбирается вид аксонометрической проекции, на основе которой будет выполняться технический рисунок. Выбор вида зависит от формы изображаемого предмета. Если деталь состоит преимущественно из окружностей, параллельных горизонтальной плоскости проекций, то целесообразно применить прямоугольную изометрию. Если дана деталь, у которой в центре квадратная форма, то при изображении её в прямоугольной изометрии она не даёт наглядного представления. В этом случае деталь следует изобразить в прямоугольной диметрии.

2. Затем проводятся аксонометрические оси.

3. После — изображается плоская фигура, лежащая в основании предмета.

4. Эта плоская фигура достраивается до геометрического тела.

5. Затем уточняются конструкция и геометрическая форма предмета.

6. А в конце, выбирается способ оттенения, выполняется дорисовка и обводка изображённого предмета.

Умение выполнять технические рисунки плоских фигур даёт возможность в дальнейшем рисовать объёмные предметы. Рассмотрим построение технических рисунков плоских фигур квадрата и окружности, как наиболее часто встречающихся в практике.

Построение технического рисунка квадрата:

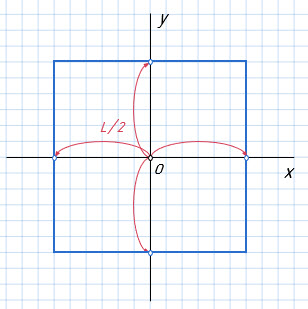

Итак, в начале рисуют две взаимно перпендикулярные оси и отмечают их точку пересечения, например, О. От точки О на осях откладывают отрезки, равные половине стороны квадрата L. Затем через полученные точки проводят прямые, параллельные осям.

Теперь давайте с вами построим квадрат в прямоугольной изометрии (рисунок квадрата условно принимают за ромб).

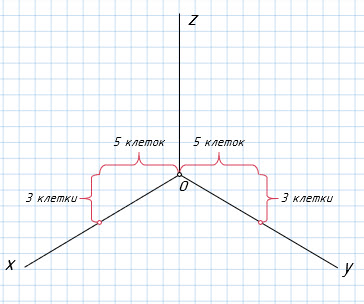

Итак, в начале по клеткам рисуем изометрические оси. Для этого нам необходимо выбрать на листе начало координат — точку О, и провести вверх прямую Это будет наша ось z. Теперь от точки О влево и вправо откладываем по 5 клеток. И вниз по 3 клетки. Соединяя полученные точки с началом координат, мы получаем ещё две оси — х и у. Оси изометрии построены.

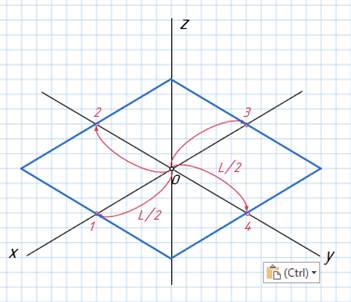

Теперь, от точки пересечения осей отложим отрезки, равные половине стороны квадрата. Затем, через точки 2 и 4 проводим прямые, параллельные оси х. А через точки 1 и 3 — параллельные оси y.

Наш рисунок квадрата в прямоугольной изометрии готов.

Теперь займёмся построением технического рисунка окружности.

Рисунок окружности начинается с построения квадрата, в который она вписывается. Это позволяет быстрее получить более правильное изображение окружности.

Существуют два способа.

Способ первый. Построение по клеткам.

Итак, в начале мы по клеточкам строим две взаимно перпендикулярные оси. Затем, на осевых линиях от центра О на расстоянии, равном радиусу окружности (считаем по клеточкам), наносим 4 штриха. Между штрихами нанесём ещё четыре штриха.

Нам осталось только соединить штрихи и получить окружность.

Второй способ. Геометрическое построение.

Вначале мы с вами должны провести оси симметрии. И построить квадрат со стороной, равной диаметру окружности. Проведём диагонали квадрата. И обозначим точки пересечения осей симметрии со сторонами квадрата так, как это показано на экране.

Далее нам нужно построить промежуточные точки окружности. Для этого сначала разделим отрезок В2 пополам. Пусть это будет точка Е. Теперь нам нужно разделить пополам отрезок Е2. Получим точку F. Далее разделим В1 на две равные части точкой Q. Соединяем прямой точку Q с точкой F.

Прямая QF пересечёт диагональ квадрата BD в точке 5. Эта точка будет удалена от центра квадрата на расстояние радиуса окружности. Аналогично построим точки (6, 7 и 8. Нам осталось только плавно соединить точки 1—8 для получения окружности.

В изометрической проекции окружность изображают в виде эллипса.

Обратите внимание на то, что сторона квадрата (ромба) равна диаметру окружности.

На основании последовательности построения квадрата и окружности выполняют технические рисунки геометрических тел и предметов.

Для примера, давайте построим технический рисунок куба.

Итак, вы уже знаете, что в основании куба лежит квадрат. А квадрат в изометрической проекции мы уже с вами строить умеем.

Теперь из вершин основания восстановим перпендикуляры. И на них отложим отрезки, примерно равные высоте многогранника (для куба она равна стороне квадрата, лежащего в основании).

Остаётся только соединить вершины. Выполнить обводку и проверить рисунок.

Для придания техническому рисунку большей наглядности, объёмности и рельефности на него наносят светотень различными способами.

Светотень — это распределение света на поверхностях предмета. Она способствует восприятию объёмной формы предмета.

В техническом рисовании условно принято считать, что источник света находится сверху слева и сзади рисующего. Таким образом, свет всегда будет слева, а тень справа, независимо от того, как рисуется предмет — с натуры или по чертежу. Объёмность рисунка предмета достигается путём градации (перехода) света и тени: самое светлое место, называемое бликом, оставляют белым, собственную тень предмета делают самым тёмным местом, полутень — чуть светлее, освещённую поверхность детали — ещё светлее, рефлекс (это отражённый свет от соседних предметов — светлый отблеск в собственной тени) — приблизительно как полутень.

Рассмотрим некоторые методы распределения света на поверхностях.

Штриховка — это наиболее распространённый способ оттенения изображения сплошными параллельными линиями различной толщины.

Способ выполнения штриховки имеет свои особенности:

1. Вертикальные плоскости предмета штрихуют вертикальными прямыми; горизонтальные — прямыми, параллельными аксонометрическим осям х и у; наклонные — прямыми, параллельными линии ската плоскости.

2. В теневой части штриховые линии наносят толще (гуще) и расстояние между ними меньше; на световой части штрихи — тоньше (светлее) и реже.

3. Горизонтальные поверхности оттеняются светлее по сравнению с вертикальными.

4. На цилиндрической поверхности штриховку наносят в виде образующих различной толщины следующим образом: начинают штриховку с самой темной части предмета, постепенно переходя к более светлым. Место для блика не заштриховывают.

Шраффировка — это штриховка в виде сетки, или двойной штриховки. Шраффировку наносят на многогранниках и поверхностях вращения аналогично штриховке, учитывая форму предмета. Оттенение шраффировкой оснований геометрических тел выполняют наклонными штрихами, параллельными осям х и у.

Оттенение точками. При точечном способе светотень наносят точками. На тёмные части предмета точки наносят ближе друг к другу. С увеличением освещённости поверхности расстояния между ними увеличивают. Оттенение следует наносить так, чтобы точки не сливались. Оттенение точками выполняют пером, наполненным тушью или краской.
