Закон Ома для участка цепи.

Закон Ома для участка цепи

Цель урока:

установить зависимость между силой тока, напряжением на участке цепи и сопротивлением этого участка.

Учитель физики

МБОУ Воротынская средняя школа

Майоров А. В..

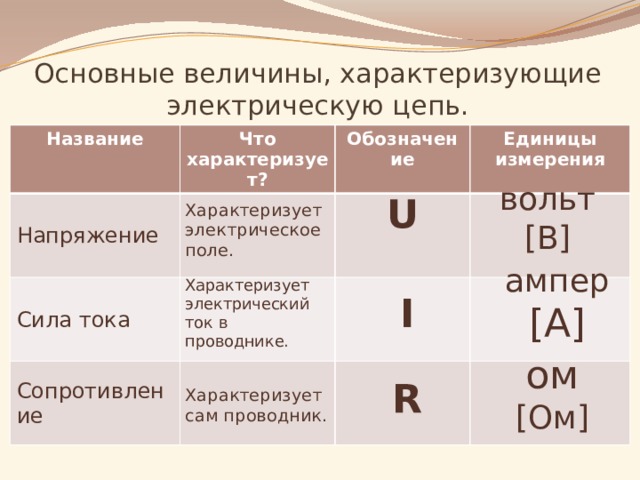

Основные величины, характеризующие электрическую цепь.

Название

Что характеризует?

Напряжение

Обозначение

Сила тока

Единицы измерения

Сопротивление

вольт

Характеризует электрическое поле.

[В]

U

Характеризует электрический ток в проводнике.

ампер

[А]

I

Характеризует сам проводник.

ом

[Ом]

R

Вопрос первый: Как зависит сила тока в цепи от напряжения при постоянном сопротивлении?

U, B

I, A

R, Oм

const

const

const

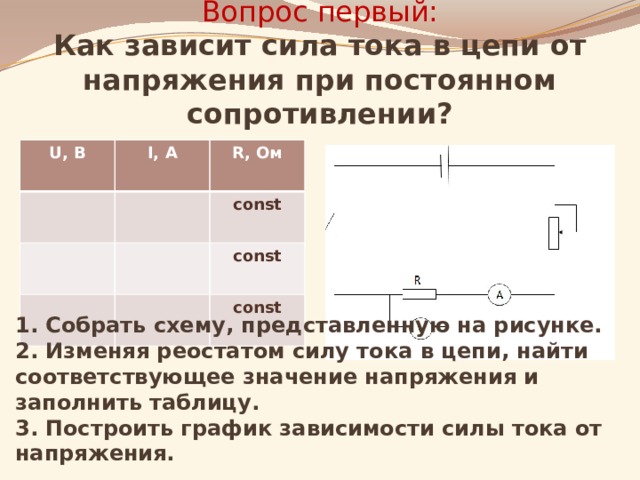

1. Собрать схему, представленную на рисунке.

2. Изменяя реостатом силу тока в цепи, найти соответствующее значение напряжения и заполнить таблицу.

3. Построить график зависимости силы тока от напряжения.

Вопрос второй: Как зависит сила тока в цепи от сопротивления при постоянном напряжении?

U, B

I, A

const

R, Oм

const

const

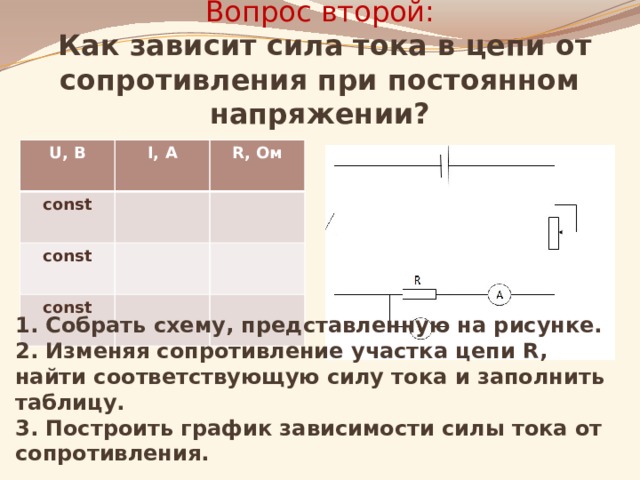

1. Собрать схему, представленную на рисунке.

2. Изменяя сопротивление участка цепи R, найти соответствующую силу тока и заполнить таблицу.

3. Построить график зависимости силы тока от сопротивления.

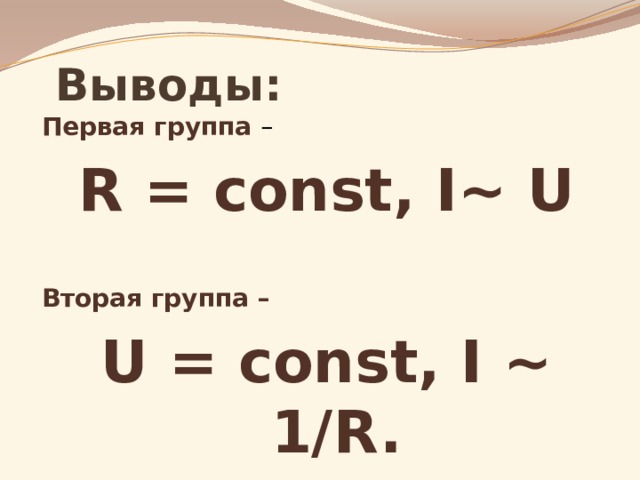

Выводы:

Первая группа –

R = const, I~ U

Вторая группа –

U = const, I ~ 1/R.

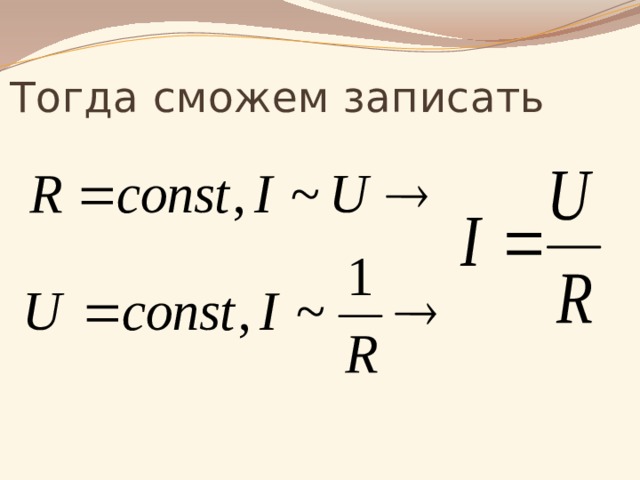

Тогда сможем записать

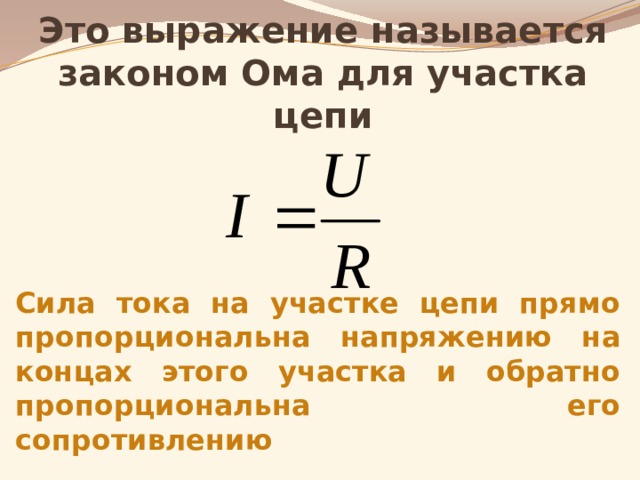

Это выражение называется законом Ома для участка цепи

Сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению

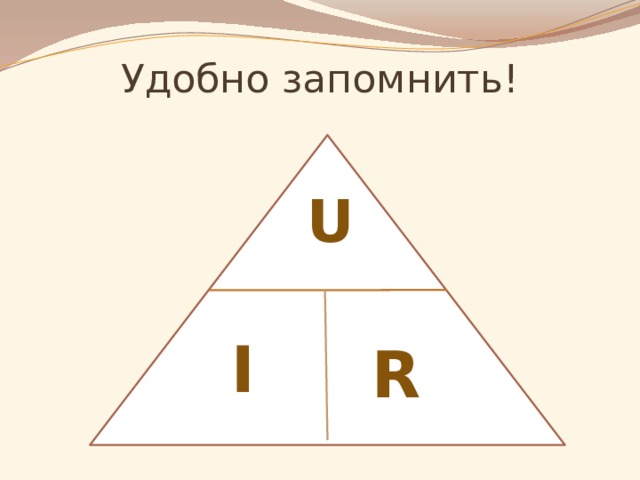

Удобно запомнить!

U

I

R

Георг Ом (1787-1854)

Родился 16 марта 1787 года в семье слесаря. Отец придавал большое значение образованию детей. Хотя семья постоянно нуждалась, Георг учился сначала в гимназии, а потом в университете. Сначала он преподавал математику в одной из частных школ Швейцарии. Физикой Георг Ом стал интересоваться позже. Свою научную деятельность начал с ремонта приборов и изучения научной литературы. Создание первого гальванического элемента открыло перед физиками новую область исследований, и Ом сделал важнейший шаг на пути создания теории электрических цепей. В 1825 году он представил научному миру плоды своего труда в виде статьи, которую озаглавил “Предварительное сообщение о законе, по которому металлы проводят электричество”. Сейчас это сообщение мы называем законом его имени. В честь этого ученого также названа единица сопротивления.

Решим задачу

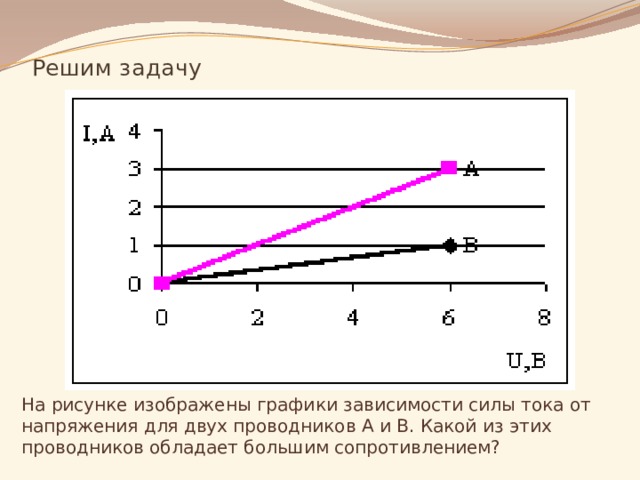

На рисунке изображены графики зависимости силы тока от напряжения для двух проводников А и В. Какой из этих проводников обладает большим сопротивлением?

Домашнее задание

§ 44
