Виды микрометров

Как пользоваться микрометром

Подготовила Арсламбекова О.Г.

• Механические (резьбовые). Измерительная шкала таких приборов находится на рукояти. Показания регулируются при помощи барабана и трещотки.
• Принцип измерения схож с аналогичным у штангенциркуля.
• Точность результатов достигает сотых долей миллиметра.
• Такие инструменты считаются наиболее надежными и неприхотливыми.

Механические

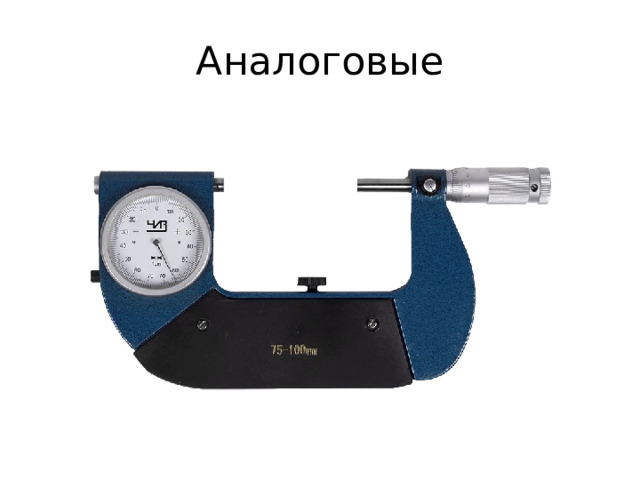

• Аналоговые (стрелочные, рычажные). Такие микрометры так же состоят из скобы и функциональной рукоятки, но оснащены шкалой с 2 или 3 стрелками — с ценой деления в 1 мм, 0,1 мм и 0,01 мм. Стрелочная шкала расположена на скобе, а на рукояти — дополнительная статическая.

Аналоговые

Аналоговые

Цифровые (электронные).

• состоят из скобы и функциональной рукоятки, а результаты замеров отражаются на дисплее.
• одни из самых быстрых и точных измерителей — они фиксируют размеры до тысячных долей миллиметра.
• минус — чувствительность к ударам, влажности и температуре, поэтому обращаться с ними нужно очень аккуратно.
• Иногда цифровой экран дублируется механической резьбовой шкалой — такие микрометры называются двухшкальными.

Лазерные.

• Лазерные приборы снимают показания не механическим, а оптическим методом.
• Деталь помещают в поле луча лазера, а специальный фотоэлемент считывает его отклонения и выдает результаты на дисплей.
• Такая аппаратура применяется в лабораториях и на производстве.
• Для бытовых нужд это довольно дорогой и требовательный прибор.

Лазерные

Гладкие.

• Самый простой прибор, предназначенный для измерения параметров плоских и круглых объектов. Часто они используются мастерами для финальной подгонки детали.

Зубомеры.

• назначение — измерять расстояние зазора между зубцами шестерней, звезд и винтов.
• В комплекте идет набор конусообразных насадок разных размеров.
• В процессе измерений пользователь подбирает из них нужные для получения результата.

Зубомеры

Толщиномеры.

• Предназначены для замера толщины листовых изделий из металла и углеродов, которая может составлять всего сотые доли миллиметра.

Резьбомеры.

• Специальные конусообразные насадки, входящие в комплектацию этих микрометров.
• Позволяют измерять параметры резьбы, как глубина, величина шага, а также тип нарезки.

Нутромеры.

• Измерительная часть таких инструментов оснащена выступами, при помощи которых определяются размеры внутренней расточки различных изделий и деталей.

Трубные.

• Узкоспециализированные приборы, измеряющие внутренние и наружные размеры, а также степень бугристости трубной продукции.

Проволочные.

• Лазерные и цифровые измерители с шагом замера в тысячные доли миллиметра, которые применяются при контроле изготовления подшипниковой продукции и проволоки.

Призматические.

• Внешне устройство напоминает призму, за что и получило такое название. Он используется для измерения толщины ножевых лезвий во время изготовления и заточки инструментов.

Канавочные.

• Это микрометры со специальным тонким и плоским щупом, который позволяет измерять параметры канавок, пазов и других отверстий, не имеющих сквозного выхода. Ими пользуются в токарном и фрезеровочном деле.

Двухшкальные.

• Эти микрометры используются при производстве сложных деталей, а две шкалы служат для получения уточненных показаний методом сравнения.

Универсальные.

• Прибор комплектуется набором сменных измерительных насадок и может использоваться практически для любых типов замеров.
