Видеосистема компьютера

Презентация рассматривает такие вопросы, как:

• история развития мониторов;
• проблемы стандартов;
• цифровые RGB-мониторы;
• характеристики мониторов;
• принципы работы ЭЛТ и ЖК мониторов; матрицы;
• моноблоки - достоинства/недостатки, компании;
• сенсорные экраны; взгляд в ближайшее будущее.

Видеосистема компьютера:

• монитор (дисплей);
• видеоадаптер;
• программное обеспечение (драйверы видеосистемы).

Монитор (дисплей) компьютера – это устройство, предназначенное для вывода на экран текстовой и графической информации.

Мониторы персональных компьютеров до выпуска IBM MCGA  в рамках стандарта PS/2 принимали цифровые сигналы. Мониторы VGA для удешевления выпускались и в монохромном варианте. Они имели 64 градации серого вместо оттенков разных цветов, причем преобразование цвета в яркость выполнялось программами BIOS, хранящимися в ПЗУ.

Важным шагом в развитии CRT-мониторов является переход к «плоскому» кинескопу. В конце 1990-х появились мониторы, в которых использовалось не аналоговое, а цифровое управление.

Моноблок  — тип исполнения техники, объединяющее несколько устройств в один неразделимый корпус, применяется для уменьшения занимаемой площади оборудованием, упрощения сборки конечным пользователем, придания эстетического вида.

Сенсорный экран — устройство ввода и вывода информации, представляющее собой экран, реагирующий на прикосновения к нему.

Видеосистема компьютера

Колесникова М.С.

Самара 2012

Видеосистема компьютера:

• монитор (дисплей);
• видеоадаптер;
• программное обеспечение (драйверы видеосистемы).

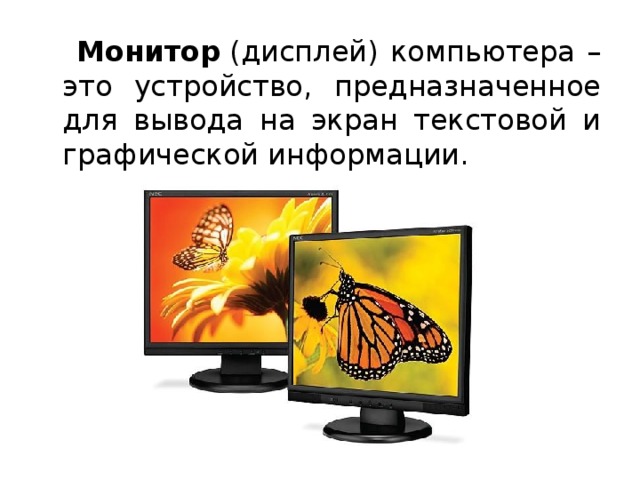

Монитор  (дисплей) компьютера – это устройство, предназначенное для вывода на экран текстовой и графической информации.

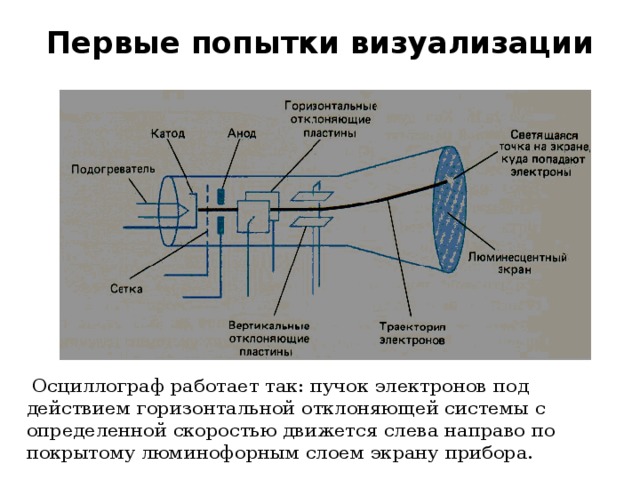

Первые попытки визуализации

  Осциллограф работает так: пучок электронов под действием горизонтальной отклоняющей системы с определенной скоростью движется слева направо по покрытому люминофорным слоем экрану прибора.

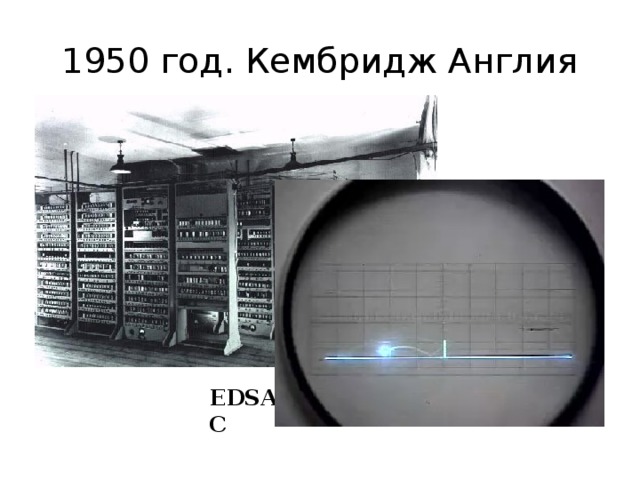

1950 год. Кембридж Англия

EDSAC

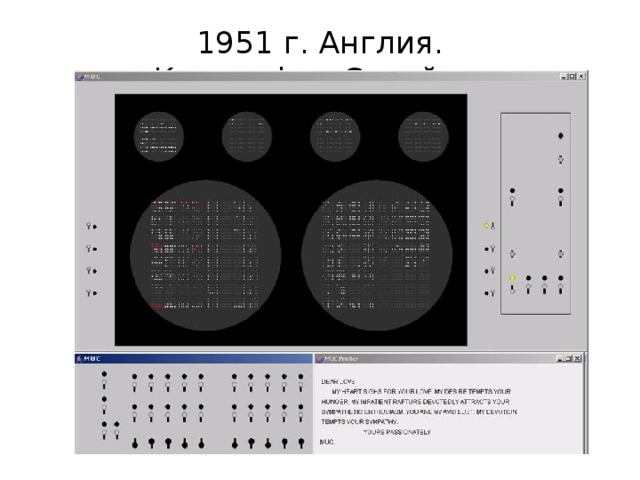

1951 г. Англия. Кристофер Стрейтчи

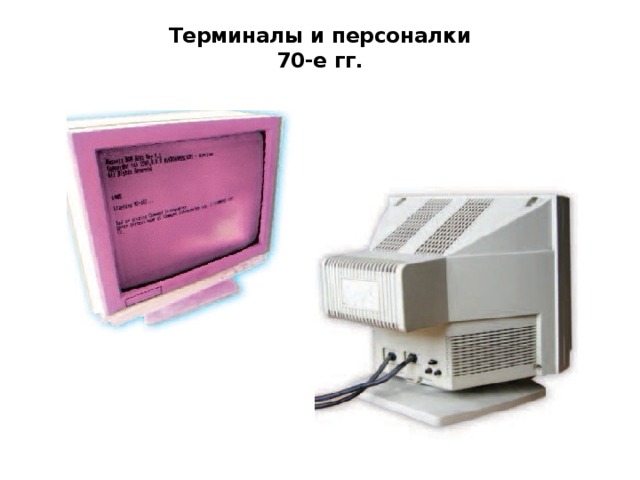

Терминалы и персоналки 70-е гг.

Проблема стандартов

  стандарты PAL и SECAM

Декодеры PAL/SECAM

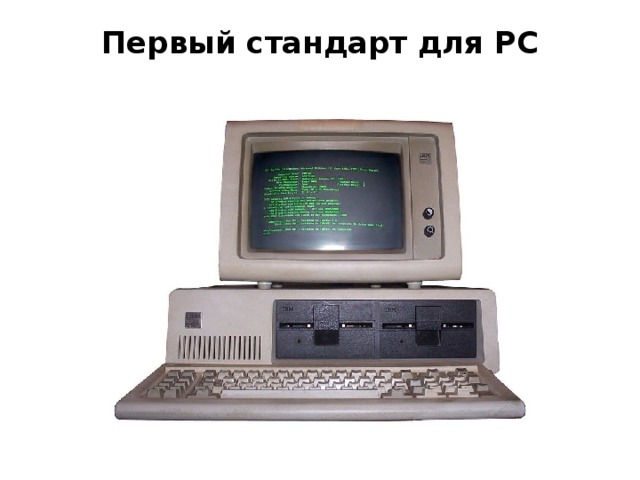

Первый стандарт для PC

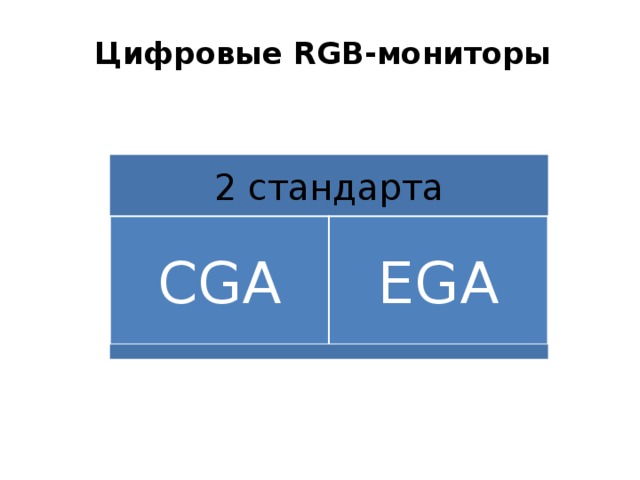

Цифровые RGB-мониторы

2 стандарта

CGA

EGA

Аналоговые RGB-мониторы

  Мониторы персональных компьютеров до выпуска IBM MCGA  в рамках стандарта PS/2 принимали цифровые сигналы. Мониторы VGA для удешевления выпускались и в монохромном варианте. Они имели 64 градации серого вместо оттенков разных цветов, причем преобразование цвета в яркость выполнялось программами BIOS, хранящимися в ПЗУ.

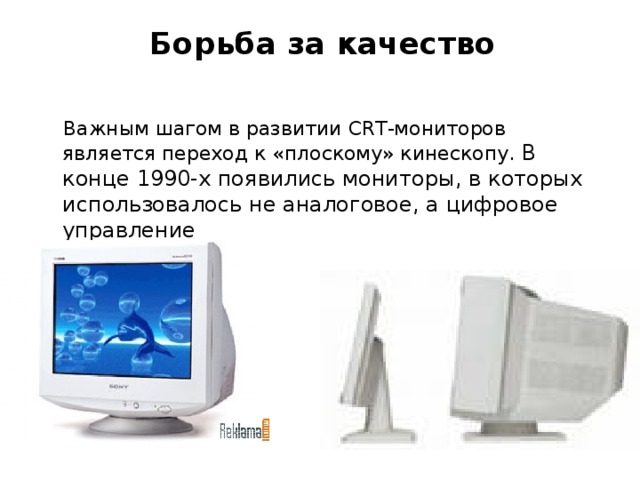

Борьба за качество

Важным шагом в развитии CRT-мониторов является переход к «плоскому» кинескопу. В конце 1990-х появились мониторы, в которых использовалось не аналоговое, а цифровое управление

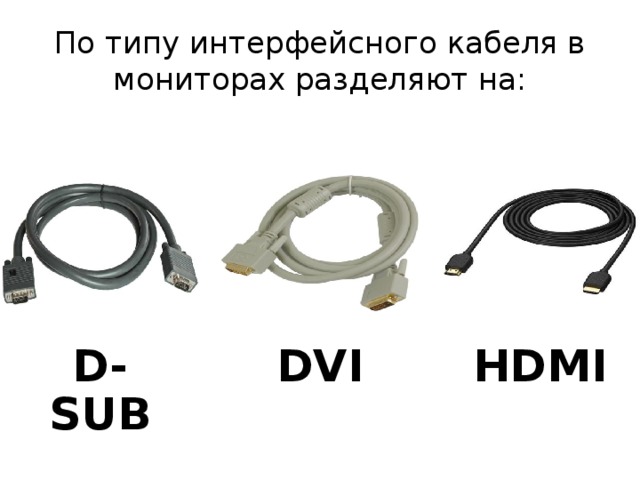

По типу интерфейсного кабеля в мониторах разделяют на:

D-SUB

DVI

HDMI

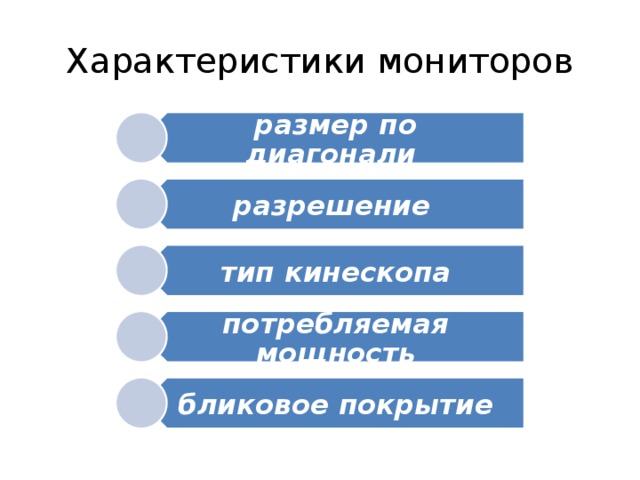

размер по диагонали

разрешение

тип кинескопа

потребляемая мощность

бликовое покрытие

Характеристики мониторов

По типу внутреннего устройства (технологии) мониторы разделяют на :

ЭЛТ  — на основе электронно-лучевой трубки (англ.  CRT  — cathode ray tube)

ЖК  — жидкокристаллические мониторы (англ.  LCD  — liquid crystal display)

ЭЛТ-мониторы

Мониторы   CRT  (Cathode Ray Tube) – сейчас практически полностью исчезли с прилавков магазинов. Как видно из названия, в основе всех подобных мониторов лежит катодно-лучевая трубка, но это дословный перевод, технически правильно говорить электронно-лучевая трубка (ЭЛТ).

ЖК-мониторы

Экраны  LCD - мониторов  (Liquid Crystal Display, жидкокристаллические мониторы) сделаны из вещества (цианофенил), которое находится в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам.

Принцип работы жидкокристаллических экранов ЖК - матрица

В упрощенном виде матрица жидкокристаллического дисплея состоит из следующих частей:

галогенная лампа подсветки;

система отражателей и полимерных световодов, обеспечивающая равномерную подсветку;

фильтр-поляризатор;

стеклянная пластина-подложка, на которую нанесены контакты;

жидкие кристаллы;

ещё один поляризатор;

снова стеклянная подложка с контактами.

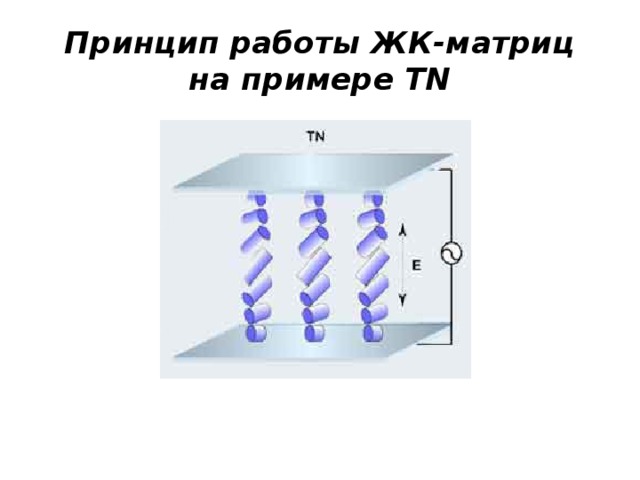

Принцип работы ЖК-матриц на примере TN

S-IPS матрицы

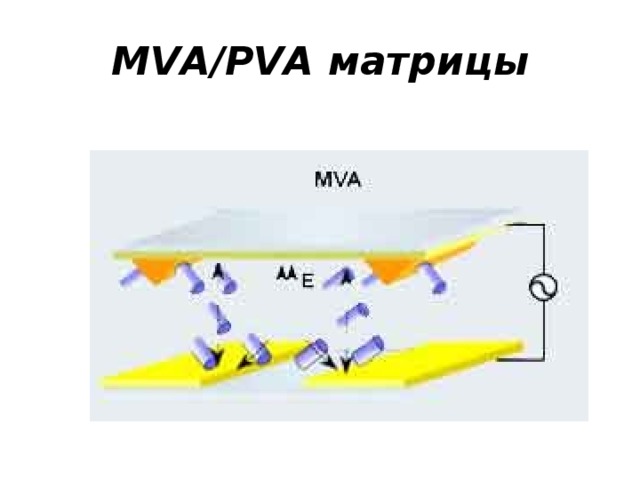

MVA/PVA матрицы

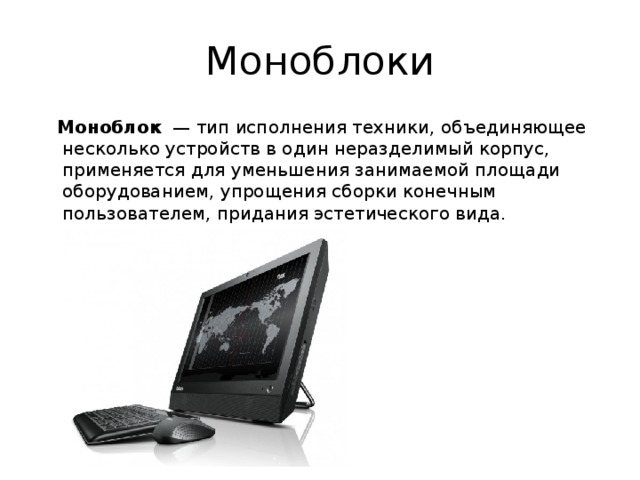

Моноблоки

Моноблок   — тип исполнения техники, объединяющее несколько устройств в один неразделимый корпус, применяется для уменьшения занимаемой площади оборудованием, упрощения сборки конечным пользователем, придания эстетического вида.

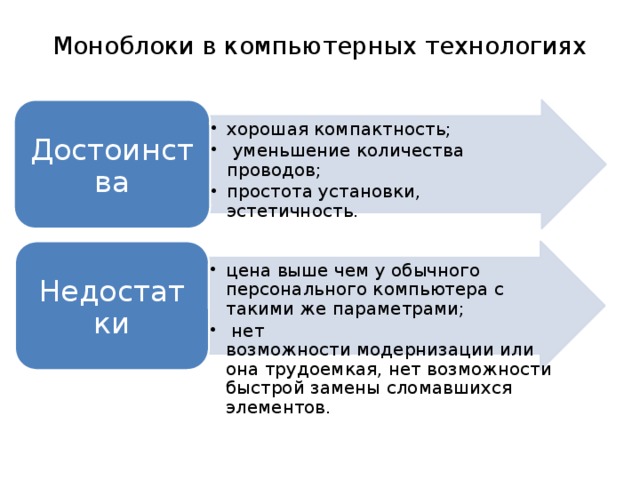

Моноблоки в компьютерных технологиях

Достоинства

• хорошая компактность; уменьшение количества проводов; простота установки, эстетичность.
• хорошая компактность;
• уменьшение количества проводов;
• простота установки, эстетичность.

• цена выше чем у обычного персонального компьютера с такими же параметрами; нет возможности модернизации или она трудоемкая, нет возможности быстрой замены сломавшихся элементов.
• цена выше чем у обычного персонального компьютера с такими же параметрами;
• нет возможности модернизации или она трудоемкая, нет возможности быстрой замены сломавшихся элементов.

Недостатки

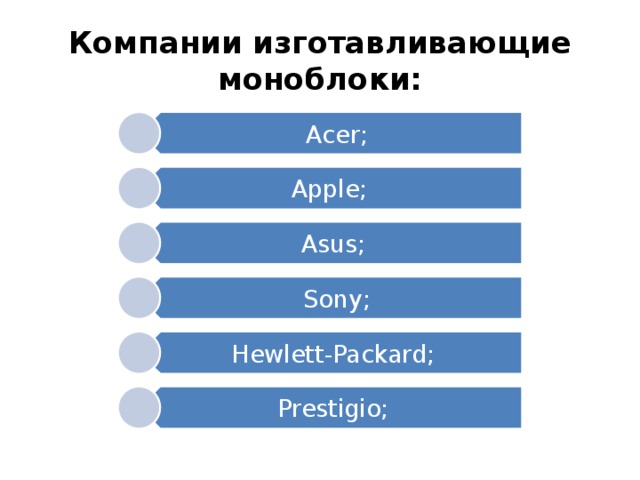

23

  Acer;

Apple;

Asus;

  Sony;

Hewlett-Packard;

Prestigio;

Компании изготавливающие моноблоки:

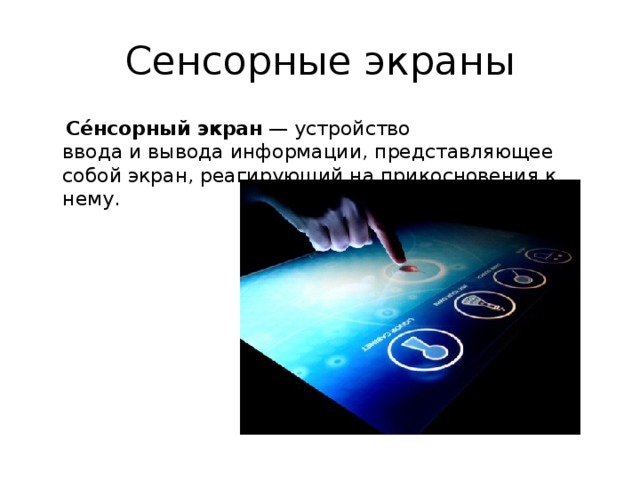

Сенсорные экраны

Се́нсорный экран  — устройство ввода и вывода информации, представляющее собой экран, реагирующий на прикосновения к нему.

Сенсорные экраны

• Простота интерфейса. В аппарате могут сочетаться небольшие размеры и крупный экран. Быстрый набор в спокойной обстановке. Серьёзно расширяются мультимедийные возможности аппарата
• Простота интерфейса.
• В аппарате могут сочетаться небольшие размеры и крупный экран.
• Быстрый набор в спокойной обстановке.
• Серьёзно расширяются мультимедийные возможности аппарата

Достоинства

• Нет тактильной отдачи Приходится либо занимать две руки (одну устройством, вторую пером), либо делать крупные, пригодные для нажатия пальцем элементы интерфейса, нивелируя преимущества большого экрана. Высокое энергопотребление. Без специальных покрытий отпечатки пальцев могут мешать пользователю. Особо тонкие модели экранов даже при незначительном повреждении рискуют быть растресканными или вообще разбитыми.
• Нет тактильной отдачи
• Приходится либо занимать две руки (одну устройством, вторую пером), либо делать крупные, пригодные для нажатия пальцем элементы интерфейса, нивелируя преимущества большого экрана.
• Высокое энергопотребление.
• Без специальных покрытий отпечатки пальцев могут мешать пользователю.
• Особо тонкие модели экранов даже при незначительном повреждении рискуют быть растресканными или вообще разбитыми.

Недостатки

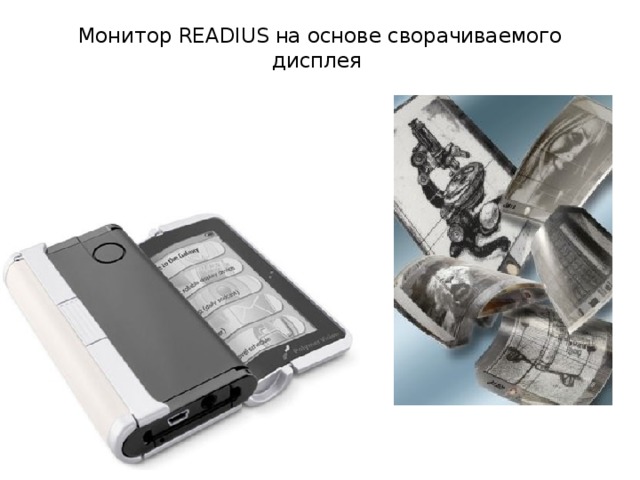

Монитор READIUS на основе сворачиваемого дисплея
