Урок 19. Параллельное соединение проводников

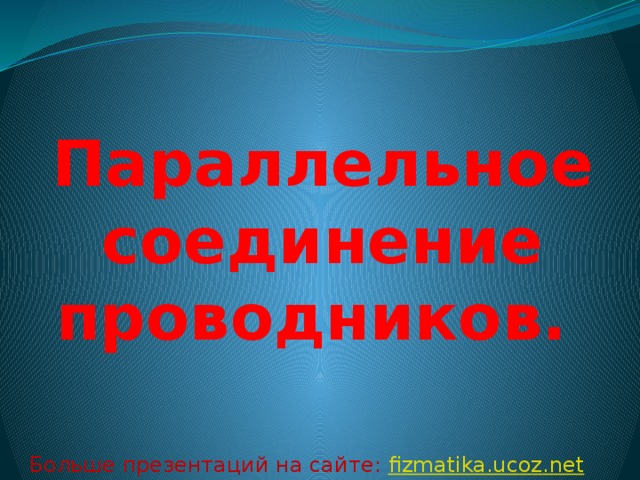

Параллельное соединение проводников.

Больше презентаций на сайте: fizmatika.ucoz.net

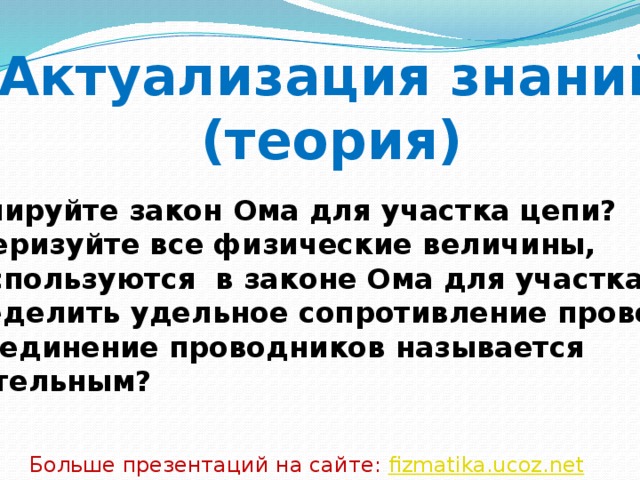

Актуализация знаний

(теория)

• Сформулируйте закон Ома для участка цепи?
• Охарактеризуйте все физические величины,

которые используются в законе Ома для участка цепи?

• Как определить удельное сопротивление проводника?
• Какое соединение проводников называется

последовательным?

Больше презентаций на сайте: fizmatika.ucoz.net

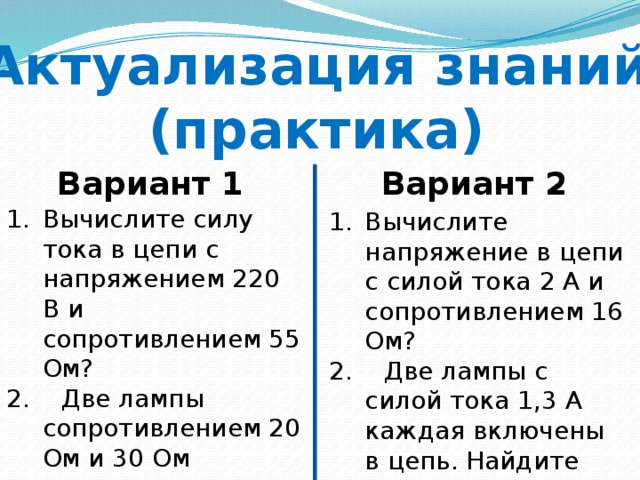

Актуализация знаний

(практика)

Вариант 1

Вариант 2

• Вычислите силу тока в цепи с напряжением 220 В и сопротивлением 55 Ом?

2. Две лампы сопротивлением 20 Ом и 30 Ом соответственно включены в цепь с напряжением 50 В. Найдите силу тока в цепи.

• Вычислите напряжение в цепи с силой тока 2 А и сопротивлением 16 Ом?

2. Две лампы с силой тока 1,3 А каждая включены в цепь. Найдите сопротивление в цепи, если напряжение на первой лампе 26 В, а второй 39 В.

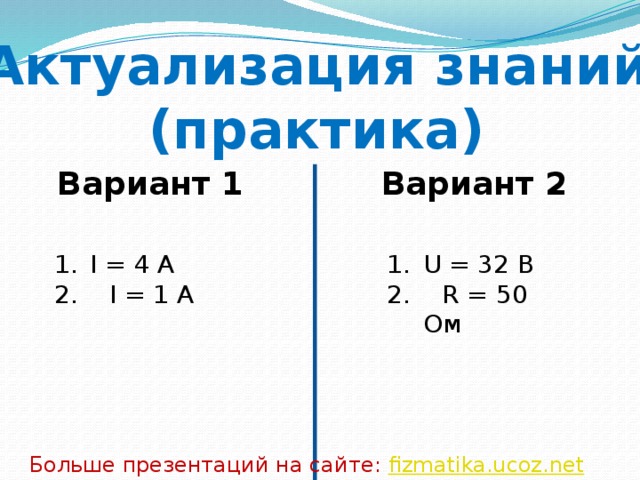

Актуализация знаний

(практика)

Вариант 1

Вариант 2

• I = 4 A

• U = 32 B

2. I = 1 A

2. R = 50 Ом

Больше презентаций на сайте: fizmatika.ucoz.net

Изучение нового материала

Параллельное соединение проводников

R 1

I общ = I 1 + I 2

При параллельном соединении проводников напряжение на всех участках цепи одно и то же, общая сила тока равна сумме сил токов на отдельных проводниках, а общее сопротивление двух проводников находится как отношение произведения их сопротивлений к их сумме.

R 2

U общ = U 1 = U 2

R 1 = R 2

Если , то:

R 1 R 2

R 1

R общ =

R общ =

R 1 + R 2

2

Больше презентаций на сайте: fizmatika.ucoz.net

Упрощенная схема квартирной электропроводки

Больше презентаций на сайте: fizmatika.ucoz.net

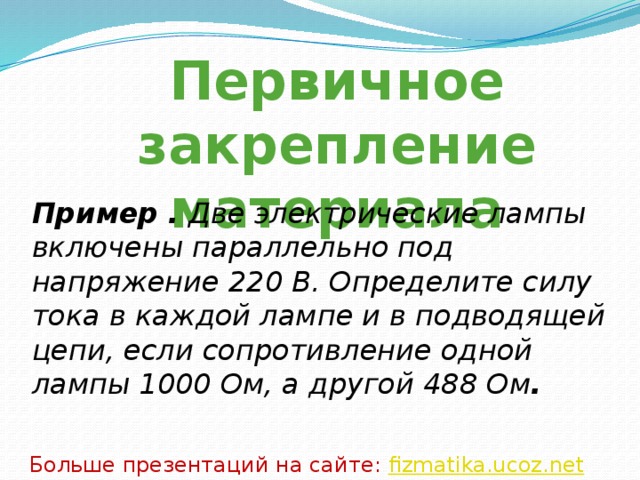

Первичное закрепление материала

Пример . Две электрические лампы включены параллельно под напряжение 220 В. Определите силу тока в каждой лампе и в подводящей цепи, если сопротивление одной лампы 1000 Ом, а другой 488 Ом .

Больше презентаций на сайте: fizmatika.ucoz.net

Преимущества и недостатки соединений на примере гирлянды

Последовательное соединение проводников

Преимущества

Параллельное соединение проводников

Лампы с меньшим возможным

Недостатки

напряжением включают в цепь с большим

При перегорании одной все остальные не будут гореть

При перегорании одной лампы, остальные горят

напряжением

Но при включении лампы с меньшим возможным напряжением она перегорит
