     ТРАНСФОРМАТОРЫ – ВИДЫ, УСТРОЙСТВО, ОБЛАСТЬ ПРИМЕНЕНИЯ   : Авторы: преподаватель-Е. Ю. Карпушкина, ученица- Цыганкова Е.

ТРАНСФОРМАТОРЫ – ВИДЫ, УСТРОЙСТВО, ОБЛАСТЬ ПРИМЕНЕНИЯ

:

Авторы: преподаватель-Е. Ю. Карпушкина, ученица- Цыганкова Е.

       Электрический ток никогда не получил бы такого широкого применения, если бы его нельзя было бы преобразовывать для безопасного и удобного потребления

Электрический ток никогда не получил бы такого широкого применения, если бы его нельзя было бы преобразовывать для безопасного и удобного потребления

Для преобразования переменного напряжения в самых различных областях – электроэнергетики, электронике, радиотехнике используются ТРАНСФОРМАТОРЫ   Трансформа́тор  — это   электро-магнитное устройство, имеющее две или более  индуктивно  связанные обмотки на каком-либо магнито-проводе (сердечнике) из ферромаг-нитного магнито-мягкого материала

Для преобразования переменного напряжения в самых различных областях – электроэнергетики, электронике, радиотехнике используются ТРАНСФОРМАТОРЫ

Трансформа́тор  — это   электро-магнитное устройство, имеющее две или более  индуктивно  связанные обмотки на каком-либо магнито-проводе (сердечнике) из ферромаг-нитного магнито-мягкого материала

Трансформатор может состоять из одной ( автотрансформатор ) или нескольких изолированных проволочных, либо ленточных обмоток (катушек)

Трансформатор может состоять из одной ( автотрансформатор ) или нескольких изолированных проволочных, либо ленточных обмоток (катушек)

История создания трансформаторов В  1831 году английским физиком Майклом Фарадеем  было открыто явление электромагнитной индукции, лежащее в основе действия электрического трансформатора В 1876 году инженер Яблочков П.Н. применил первый трансформатора переменного тока и получил патент. Яблочкова считают изобретателем трансформаторов. Первый трансформатор представлял собой стержень, на который наматывались обмотки проволоки.

История создания трансформаторов

В  1831 году английским физиком Майклом Фарадеем  было открыто явление электромагнитной индукции, лежащее в основе действия электрического трансформатора

В 1876 году инженер Яблочков П.Н. применил первый трансформатора переменного тока и получил патент. Яблочкова считают изобретателем трансформаторов.

Первый трансформатор представлял собой стержень, на который наматывались обмотки проволоки.

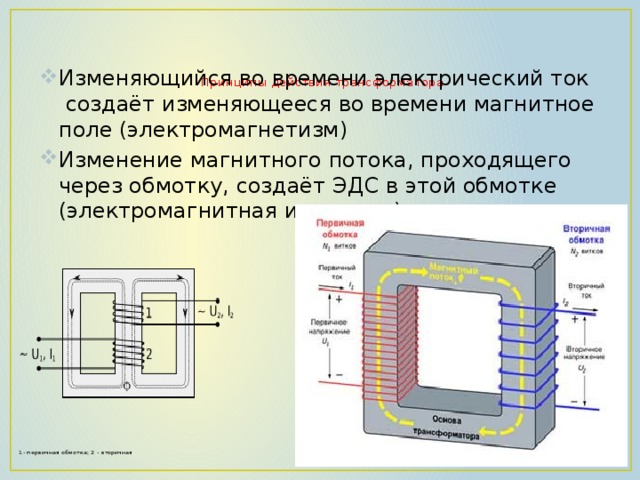

   Принципы действия трансформатора   Изменяющийся во времени электрический ток  создаёт изменяющееся во времени магнитное поле (электромагнетизм)  Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)    1- первичная обмотка; 2 - вторичная

Принципы действия трансформатора

  • Изменяющийся во времени электрический ток  создаёт изменяющееся во времени магнитное поле (электромагнетизм)
  • Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)

1- первичная обмотка; 2 - вторичная

Режимы работы трансформатора 1.   Режим холостого хода характеризуется разомкнутой вторичной цепью трансформатора, вследствие чего ток в ней не течёт. С помощью режима холостого хода можно определить  КПД  трансформа-тора,  коэффициент трансформации , а также потери в сердечнике.  2. Режим нагрузки характеризуется работой трансформатора с подключенным источником в первичной, и нагрузкой во вторичной цепи трансформатора. Данный режим является основным рабочим для трансформатора.  3.   Режим короткого замыкания  получается в результате замыкания вторичной цепи накоротко. С помощью опыта короткого замыкания можно определить потери на нагрев обмоток в цепи трансформатора  («потери в меди»).

Режимы работы трансформатора

1.   Режим холостого хода характеризуется разомкнутой вторичной цепью трансформатора, вследствие чего ток в ней не течёт. С помощью режима холостого хода можно определить  КПД  трансформа-тора,  коэффициент трансформации , а также потери в сердечнике.

2. Режим нагрузки характеризуется работой трансформатора с подключенным источником в первичной, и нагрузкой во вторичной цепи трансформатора. Данный режим является основным рабочим для трансформатора.

3.   Режим короткого замыкания получается в результате замыкания вторичной цепи накоротко. С помощью опыта короткого замыкания можно определить потери на нагрев обмоток в цепи трансформатора («потери в меди»).

. Классификация трансформаторов Силовой трансформатор переменного тока  — трансформатор, предназначенный для преобразования электрической энергии в городских электрических сетях, для приёма и использования электрической энергии, подаваемой конечным потребителям.    Силовой трансформатор переменного тока  используется для непосредственного преобразования напряжения в цепях переменного тока для удобного потребления (380/220 В) Мачтовая трансформаторная подстанция с трёхфазным понижающим трансформатором

. Классификация трансформаторов

Силовой трансформатор переменного тока  — трансформатор, предназначенный для преобразования электрической энергии в городских электрических сетях, для приёма и использования электрической энергии, подаваемой конечным потребителям.

Силовой трансформатор переменного тока  используется для непосредственного преобразования напряжения в цепях переменного тока для удобного потребления (380/220 В)

Мачтовая трансформаторная подстанция с трёхфазным понижающим трансформатором

Классификация трансформаторов тока  Трансформаторы тока классифицируются по различным признакам:   1. По назначению:  - измерительные - защитные - промежуточные - лабораторные  (высокой точности)     2. По роду установки:  для наружной установки ; для внутренней установки ;  встроенные в электрические аппараты и машины: выключатели, трансформаторы, генераторы и т. д.;  накладные  — надевающиеся сверху на проходной изолятор;  переносные (для контрольных измерений и лабораторных испытаний)

Классификация трансформаторов тока

Трансформаторы тока классифицируются по различным признакам: 1. По назначению: - измерительные - защитные - промежуточные - лабораторные (высокой точности)

2. По роду установки: для наружной установки ; для внутренней установки ; встроенные в электрические аппараты и машины: выключатели, трансформаторы, генераторы и т. д.; накладные  — надевающиеся сверху на проходной изолятор; переносные (для контрольных измерений и лабораторных испытаний)

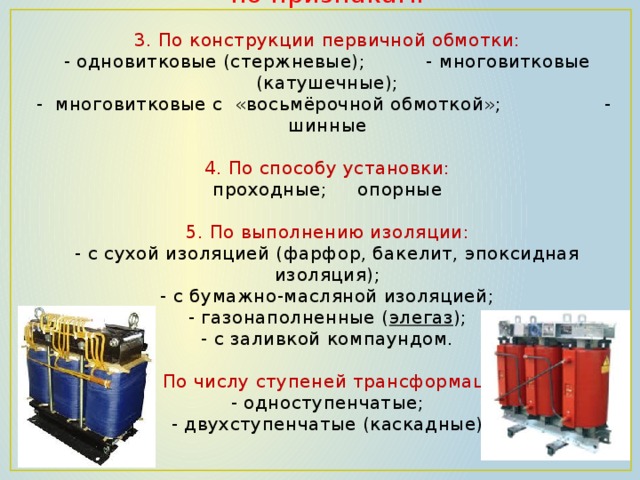

    Трансформаторы тока классифицируются по признакам:   3. По конструкции первичной обмотки:  - одновитковые (стержневые); - многовитковые (катушечные);  - многовитковые с «восьмёрочной обмоткой»; - шинные   4. По способу установки:  проходные; опорные   5. По выполнению изоляции:  - с сухой изоляцией (фарфор, бакелит, эпоксидная изоляция);  - с бумажно-масляной изоляцией;  - газонаполненные ( элегаз );  - с заливкой компаундом.   6. По числу ступеней трансформации:  - одноступенчатые;  - двухступенчатые (каскадные)

Трансформаторы тока классифицируются по признакам: 3. По конструкции первичной обмотки: - одновитковые (стержневые); - многовитковые (катушечные); - многовитковые с «восьмёрочной обмоткой»; - шинные 4. По способу установки: проходные; опорные 5. По выполнению изоляции: - с сухой изоляцией (фарфор, бакелит, эпоксидная изоляция); - с бумажно-масляной изоляцией; - газонаполненные ( элегаз ); - с заливкой компаундом. 6. По числу ступеней трансформации: - одноступенчатые; - двухступенчатые (каскадные)

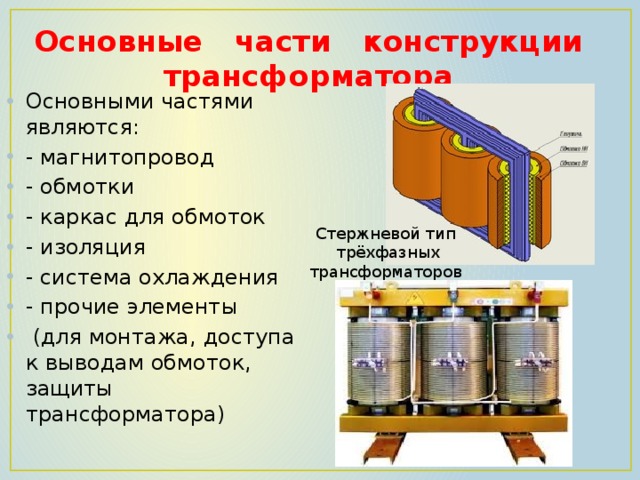

Основные части конструкции трансформатора   Основными частями являются: - магнитопровод - обмотки - каркас для обмоток - изоляция - система охлаждения - прочие элементы  (для монтажа, доступа к выводам обмоток, защиты трансформатора) Стержневой тип  трёхфазных трансформаторов

Основные части конструкции трансформатора

  • Основными частями являются:
  • - магнитопровод
  • - обмотки
  • - каркас для обмоток
  • - изоляция
  • - система охлаждения
  • - прочие элементы
  • (для монтажа, доступа к выводам обмоток, защиты трансформатора)

Стержневой тип

трёхфазных трансформаторов

Основные части конструкции трансформатора   Производитель выбирает между тремя различными базовыми концепциями: - Стержневой - Броневой - Тороидальный Любая из этих концепций не влияет на эксплуатационные характеристики или эксплуатационную надёжность трансформатора, но имеются существенные различия в процессе их изготовления. Каждый производитель выбирает концепцию, которую он считает наиболее удобной с точки зрения изготовления, и стремится к применению этой концепции на всём объёме производства. Броневой тип  трёхфазных трансформаторов

Основные части конструкции трансформатора

  • Производитель выбирает между тремя различными базовыми концепциями:
  • - Стержневой
  • - Броневой
  • - Тороидальный
  • Любая из этих концепций не влияет на эксплуатационные характеристики или эксплуатационную надёжность трансформатора, но имеются существенные различия в процессе их изготовления. Каждый производитель выбирает концепцию, которую он считает наиболее удобной с точки зрения изготовления, и стремится к применению этой концепции на всём объёме производства.

Броневой тип

трёхфазных трансформаторов

Трансформатор напряжения  — трансформатор, питающийся от источника напряжения. Типичное применение — преобразование высокого напряжения в низкое в измерительных цепях. Применение трансформатора напряжения позволяет изолировать цепи защиты и измерения от цепи высокого напряжения .

Трансформатор напряжения

  •  — трансформатор, питающийся от источника напряжения. Типичное применение — преобразование высокого напряжения в низкое в измерительных цепях. Применение трансформатора напряжения позволяет изолировать цепи защиты и измерения от цепи высокого напряжения .
Трансформа́тор напряже́ния  — один из разновидностей трансформатора , предназначенный для преобразования высокого напряжения линий электропередач, в удобное для измерения низковольтное напряжение, что, в свою очередь, позволяет использовать более дешёвое оборудование в низковольтных сетях и удешевляет их изоляцию. основной режим работы трансформатора напряжения — режим холостого хода .
  • Трансформа́тор напряже́ния  — один из разновидностей трансформатора , предназначенный для преобразования высокого напряжения линий электропередач, в удобное для измерения низковольтное напряжение, что, в свою очередь, позволяет использовать более дешёвое оборудование в низковольтных сетях и удешевляет их изоляцию.
  • основной режим работы трансформатора напряжения — режим холостого хода .
ПРАКТИЧЕСКОЕ ИСПОЛЬЗОВАНИЕ ТРАНСФОРМАТОРОВ

ПРАКТИЧЕСКОЕ ИСПОЛЬЗОВАНИЕ ТРАНСФОРМАТОРОВ

Спасибо за внимание !

Спасибо за внимание !
