Тема "Масляные трансформаторы"

Тема 10.6.

«Назначение, устройство масляных трансформаторов»

Предмет «ЭСО»

Подготовила Арсламбекова О.Г.

The role of this topic in the study of the discipline

• tasks :

• teaching
• developmental
• educative

• «ТО, ремонт ЭО и сетей промышленных предприятий»

С.85

questions:

• General concepts and definitions
• The device масляных трансформаторов
• Cooling oil transformer
• Installation oil transformer

power transformer

• Transformer для преобразования voltage при передаче и распределении ЭЭ на AC current от power station к user .

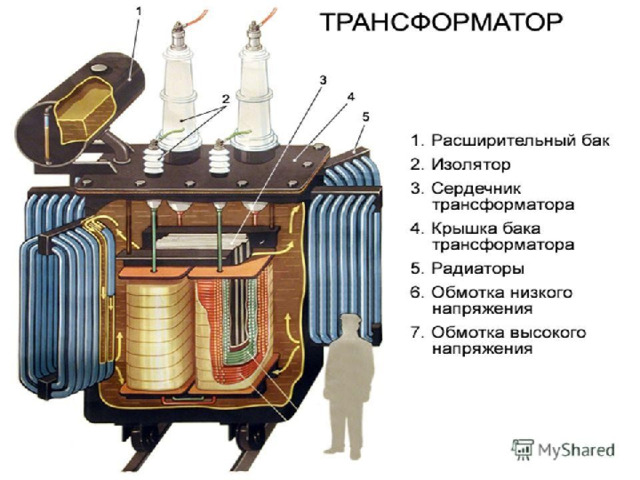

The device масляных трансформаторов

• 1. expansion tank
• 2. insulator
• 3. transformer core
• 4. cover of the transformer tank
• 5. radiators
• 6. low voltage winding
• 7. high voltage winding

Cooling of transformers :

• Natural air (до 10 кВ)- называют dry . winding открыто сообщаются с окружающим воздухом.
• oil cooling – winding с магнитопроводом помещены into the transformer oil tank.

• Cooling of transformers от 6 до 110 кВ выполняют with natural oil cooling:
• - выделяемое winding s и magnetic core heat передается oil , что вызывает его естественную циркуляцию в tank : нагретое oil поднимается вверх под крышку и к стенкам tank , отдавая через них heat в окружающую атмосферу.

- Cooling таким образом oil опускается вниз и снова поступает к winding s .

• High power transformers -

with natural oil and forced air cooling ;

• последнее заключается в обдувании tank Transformer fans (вентилятор)

• Some types of powerful Tr. perform with forced circulation of oil through the air coolers attached to the tank, blown by fans,
• or through stand-alone water coolers, in the tank of which cold water circulates, and in the coil-heated transformer oil

• Некоторые типы мощных Тр . выполняют с принудительной циркуляцией масла через пристроенные на баке воздушные охладители, обдуваемые вентиляторами, или через отдельно стоящие водяные охладители, в баке которых циркулирует холодная вода, а в змеевике – нагретое трансформаторное масло

( водомасляное охлаждение ).

DEVICE power Tr-RA :

• внутренняя выемная часть

( магнитопровод с обмотками и относящиеся к нему устройства)

• наружная часть ( стальной бак с крышкой, маслорасширитель, вводы, охлаждающие устройства, защитные, транспортно-такелажные и другие приспособления)

Magnetic core –

• собирают из листов специальной электротехнической стали.
• Отдельные листы изолируют друг от друга тонкой бумагой или пленкой лака.

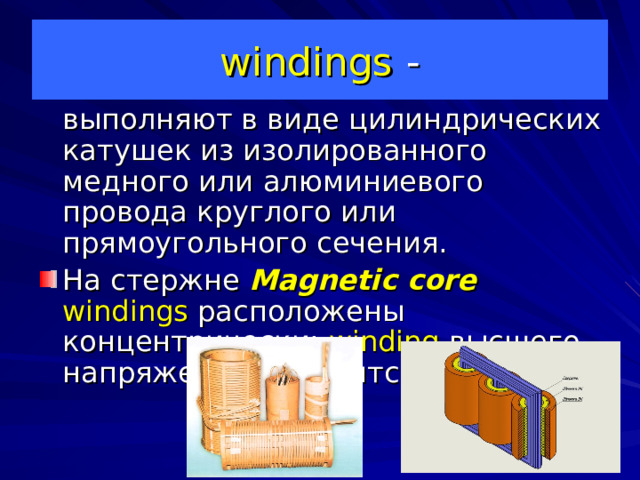

windings -

выполняют в виде цилиндрических катушек из изолированного медного или алюминиевого провода круглого или прямоугольного сечения.

• На стержне Magnetic core windings расположены концентрически; winding высшего напряжения находится снаружи.

The adjusting coil (Регулировочные катушки)-

расположены в середине windings и служат для регулирования напряжения путем изменения коэффициента трансформации.

• Ответвление от регулировочных катушек выполнены в виде петель, к которым припаяны отводы, идущие к переключателю.
• Переключение можно производить только при полном отключении от сети.

tanks –

• имеют овальную форму и в зависимости от мощности выполняются гладкими, трубчатыми и со съемными трубчатыми радиаторами.

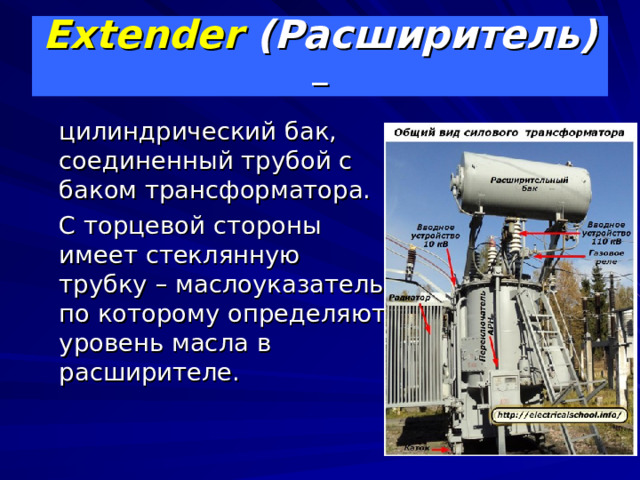

Extender (Расширитель) –

цилиндрический бак, соединенный трубой с баком трансформатора.

С торцевой стороны имеет стеклянную трубку – маслоуказатель, по которому определяют уровень масла в расширителе.

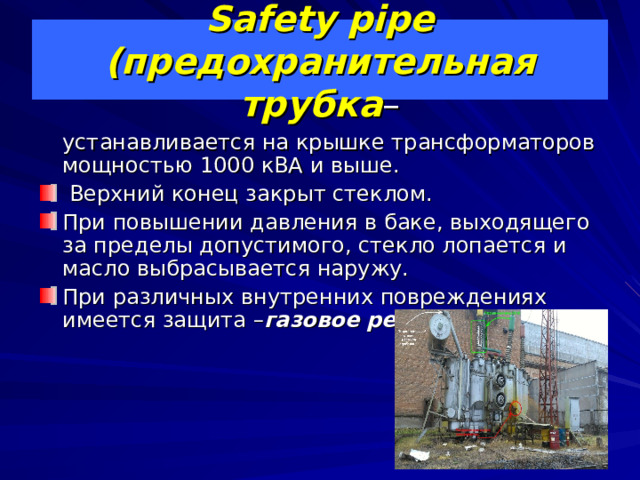

Safety pipe (предохранительная трубка –

устанавливается на крышке трансформаторов мощностью 1000 кВА и выше.

• Верхний конец закрыт стеклом.
• При повышении давления в баке, выходящего за пределы допустимого, стекло лопается и масло выбрасывается наружу.
• При различных внутренних повреждениях имеется защита – газовое реле .
