Чтобы отдельные устройства компьютера могли взаимодействовать, их подключают к многослойной печатной плате , называемой системной (материнской) платой.

Название происходит от английского motherboard .

Иногда используется сокращение МВ или слово mainboard — «главная плата» .

Чтобы отдельные устройства компьютера могли взаимодейство­вать, их подключают к многослойной печатной плате , называемой системной (материнской) платой.

Название происходит от английского motherboard. Иногда используется сокращение МВ или слово mainboard — «главная плата».

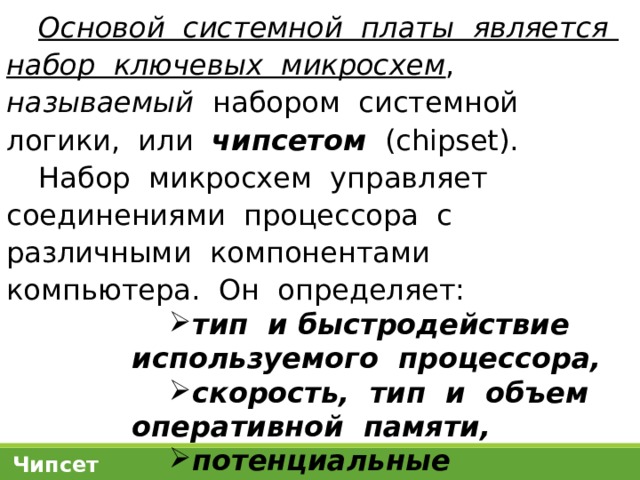

Основой системной платы является набор ключевых микросхем , называемый набором системной логики, или чипсетом (chipset).

Набор микросхем управляет соединениями процессора с различными компонентами компьютера. Он определяет:

• тип и быстродействие используемого процессора,
• скорость, тип и объем оперативной памяти,
• потенциальные возможности компьютерной системы в целом .

Чипсет

Набор системной логики (чипсет) — это набор микросхем, обеспечивающий взаимодействие процессора с остальными компонентами компьютера.

Обычно чипсет состоит из двух компонентов . Называются эти компоненты Северный мост (North Bridge или МСН — Memory Controller Hub) и Южный мост (South Bridge).

Чипсет

ЦП

Системная шина

Шина памяти

Шина расширения

ОП

Северный мост

Видеокарта

Шина расширения

Шина связи с ЮМ

Интерфейсы подключения ЖД и DVD

Порты внешних устройств

Южный мост

Шина расширения

Шина расширения

Слоты карт расширения

Пример взаимодействия основных компонентов МП

Для передачи информации между отдельными устройствами используются несколько видов шин.

Шины — это каналы связи, применяемые для передачи данных между отдельными устройствами компьютера и представляющие собой совокупность проводников, которые имеют определенные электрические характеристики.

Шины расширения

По способу передачи данных шины делятся на параллельные и последовательные .

В параллельных шинах данные передаются одновременно по нескольким проводникам целыми группами битов . Количество проводников определяет разрядность шины.

В последовательных шинах данные передаются по одному проводнику бит за битом .

В связи с тем что при увеличении разрядности параллельных шин значительно возрастает уровень помех и усложняется процесс синхронизации всех параллельно идущих сигналов, в настоящее время происходит переход к последовательным шинам. Они работают с более высокой, чем у параллельных шин, тактовой частотой.

Шины расширения

Любая шина состоит из трех частей .

1. Шина данных . По этой шине передаются данные между устройствами.

2. Шина адреса . По этой шине передаются адреса ячеек памяти.

3. Шина управления , предназначенная для передачи управляющих сигналов, т. е. команд.

Шины расширения

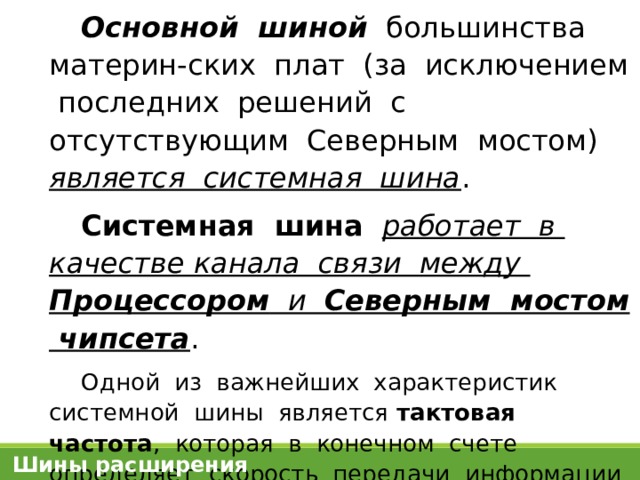

Основной шиной большинства материн-ских плат (за исключением последних решений с отсутствующим Северным мостом) является системная шина .

Системная шина работает в качестве канала связи между Процессором и Северным мостом чипсета .

Одной из важнейших характеристик системной шины является тактовая частота , которая в конечном счете определяет скорость передачи информации между двумя основными компонентами компьютера: процессором и чипсетом .

Шины расширения

Шина памяти используется для передачи данных между процессором и оперативной памятью . Эта шина соединена с Северным мостом чипсета, и ее разрядность совпадает с разрядностью системной шины .

Существуют модели процессоров, работающих с оперативной памятью напрямую, без участия Северного моста.

Шины расширения — это шины, исполь-зуемые для подключения к материнской плате периферийных устройств .

Шины расширения

Подключение устройств к шинам осуществляется через интерфейсы.

Интерфейс — это элемент для соединения нескольких устройств .

На материнской плате многие интерфейсы представлены в виде специальных разъемов .

Некоторые разъемы используются для подключения карт расширения и называются слотами .

Интерфейсы материнской платы и карты расширения

Карта расширения (адаптер) — это печатная плата, которую подключают к материнской плате компьютерной системы с целью добавления дополнительных функций.

Через слоты подключаются такие карты расширения, как звуковые и сетевые карты, а также видеоадаптеры (видеокарты).

Видеоадаптер (видеокарта) — это устройство, преобразующее код изображения, находящийся в памяти компьютера, в видеосигнал для монитора .

Шины расширения

Звуковая карта — это устройство, позво-ляющее воспроизводить и записывать звук .

Сетевая плата (сетевая карта, Ethernet-адаптер) — печатная плата, позволяющая компьютерам взаимодействовать посредством локальной сети .

Шины расширения

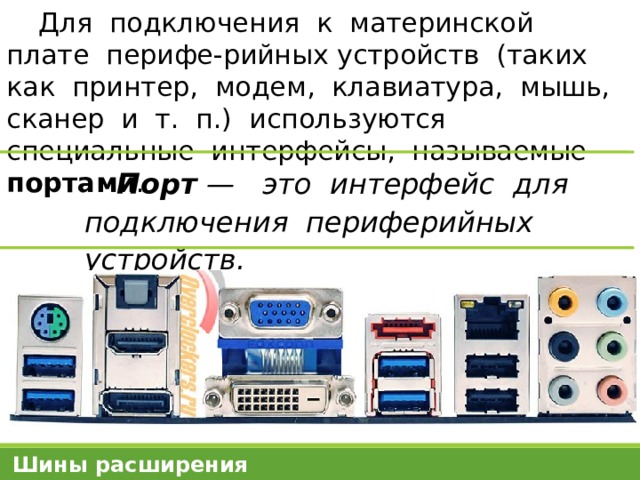

Для подключения к материнской плате перифе-рийных устройств (таких как принтер, модем, клавиатура, мышь, сканер и т. п.) используются специальные интерфейсы, называемые портами .

Порт — это интерфейс для подключения периферийных устройств.

Шины расширения

Рассмотрим основные порты материнской платы.

USB .

LPT-порт (устаревший).

COM-порт (устаревший).

PS/2 — интерфейсы для подключения мыши и клавиатуры.

RJ-45 — порт для подключения сетевого кабеля.

AUDIO — для подключения звуковых устройств.

USB 2.0 – сканер, принтер

RJ-45

AUDIO

VGA – монитор

DVI – монитор

eSATA 6 Gb/s

USB 3.0 – высоко-скоростной

HDMI – монитор

PS/2 – клавиатура, мышь

Порт

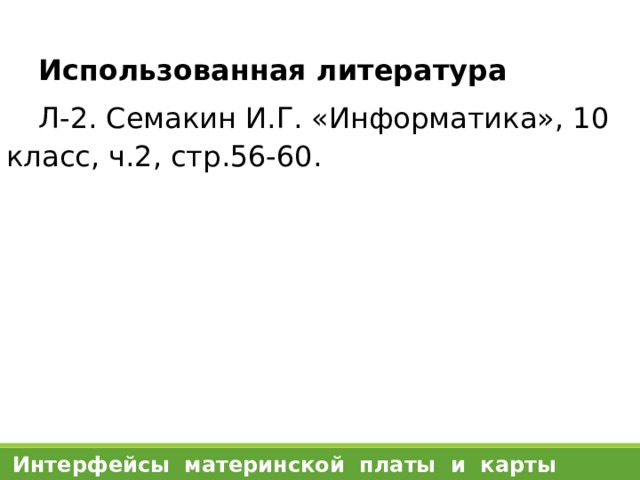

Использованная литература

Л-2. Семакин И.Г. «Информатика», 10 класс, ч.2, стр.56-60.

Интерфейсы материнской платы и карты расширения
