СЛЕСАРНЫЙ ИНСТРУМЕНТ

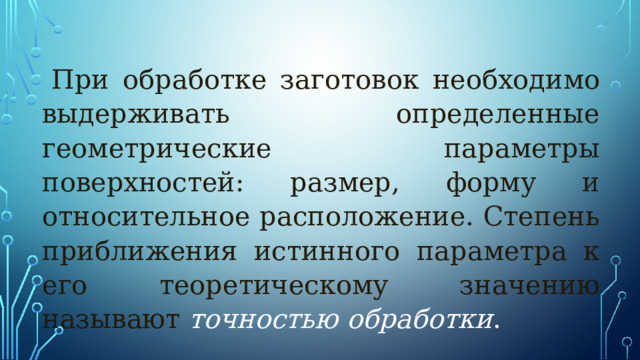

При обработке заготовок необходимо выдерживать определенные геометрические параметры поверхностей: размер, форму и относительное расположение. Степень приближения истинного параметра к его теоретическому значению называют точностью обработки .

Какие инструменты и приспособления необходимы для измерения?

Кронциркули

а — для наружных и внутренних измерений; б — пружинный для наружных и внутренних измерений: 1 — пружина; 2 — гайка; 3 — винт; в , г — измерение размера по кронциркулю с использованием измерительной линейки и штангенциркуля

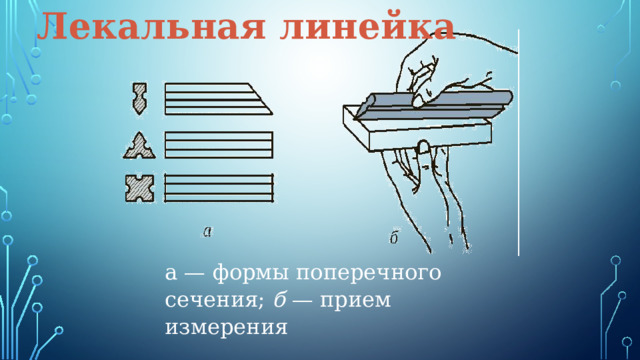

Лекальная линейка

а — формы поперечного сечения; б — прием измерения

Штангенинструменты:

а , б — штангенциркули: 1 — штанга; 2 — губки для измерений наружных и внутренних поверхностей; 3 — рамка; 4 — винт для фиксации рамки; 5 — нониус; 6 — линейка глубиномера; 7 — устройство для точного перемещения рамки ;

в - штангеглубиномер: 1- штанга; 2- основание; 3- рамка; 4- нониус;

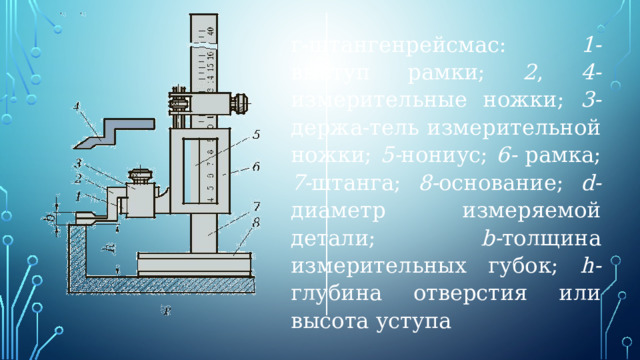

г-штангенрейсмас: 1- выступ рамки; 2 , 4- измерительные ножки; 3- держа-тель измерительной ножки; 5- нониус; 6- рамка; 7- штанга; 8- основание; d- диаметр измеряемой детали; b- толщина измерительных губок; h- глубина отверстия или высота уступа

Микрометрические головки

а-с верхним пределом измерения до 100 мм:

1- микрометрический винт;

2- стебель; 3- барабан;

4- микрогайка; 5- стяжная гайка; 6- накидной колпачок; 7- трещотка;

8- винт крепления трещотки; 9- палец;

10- пружина; 11- втулка;

12- винт

б — с верхним пределом измерений свыше 100 мм: 1 — микрометрический винт; 2 — стопорная гайка; 3 — разрезная втулка; 4 — барабан; 5 — установочный колпачок; 6 — палец; 7 — трещотка

Угловые меры ( а ) и держатели для их применения ( б — г )

Поверочные угольники

H и L — соответственно высота и длина полок угольника; D — диаметр цилиндри-ческого угольника

Угломеры

а-для измерения наружных и внутренних углов: 1- нониус; 2- основание; 3- линейка; 4- стопорный винт; 5- сектор; 6- угольник; 7- съемная линейка; 8- державка линейки; 9- державка угольника;

б- для измерения только наружных углов: 1- державка угольника; 2- угольник; 3- линейка; 4- основание; 5 , 8- стопорные винты; 6- винт микрометрической подачи; 7- нониус; 9- сектор; 10- подвижная линейка; А- ось

Индикаторная измерительная головка (индикатор часового типа)

а-общий вид: 1- измерительная шкала; 2- кольцо для установки шкалы на ноль; 3- стрелка-указатель; 4- стрелка отсчета числа оборотов; 5- гильза; 6- стержень; 7- наконечник; 8- корпус; 9- крепежное ушко; 10- головка отвода измерительного стержня

б- кинематическая схема: 1 , 5- пружины; 2- гильза; 3- стрелка-указатель; 4- стрелка контроля числа оборотов; 6- ось; 7 - 10- зубчатые колеса; 11- зубчатая рейка; 12- наконечник

Калибры для контроля деталей шлицевого соединения

а-пробка

б — кольцо

Калибр для контроля ширины шпоночного паза
