Производство серной кислоты контактным способом

Презентация состоит из 13 слайдов. Раскрывает теорию производства серной кислоты контактным способом: сырье, химизм основных стадий и демонстрационные динамические модели каждой стадии производства.

1 стадия. Обжиг пирита

Уравнение реакции

4FeS₂ + 11O₂→ 2Fe₂O₃+ 8SO₂ + Q

Продукты стадии

Печной газ

Огарок

Аппаратура

Печь для обжига в кипящем слое.

2 стадия. Очистка печного газа

Состав печного газа

1. Оксид серы (IV)

2. Кислород

3. Крупная пыль

4. Мелкая пыль

5. Водяные пары

Производство серной кислоты

контактным способом.

Учитель химии МБОУ СОШ № 8

города Коврова Владимирской области

Конькова Т.В .

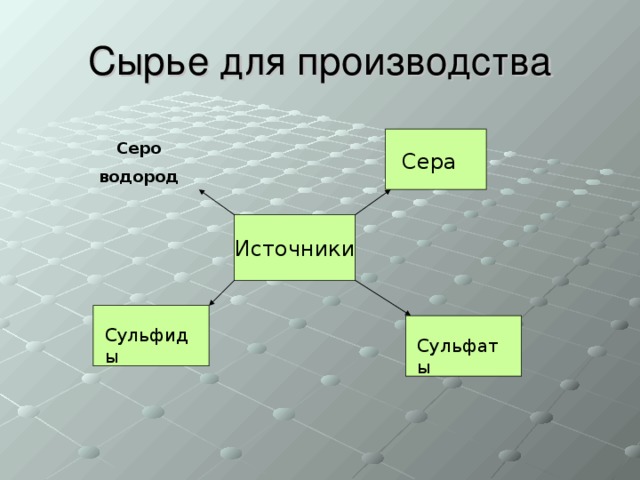

Серо

водород

Сера

Источники

Сульфиды

Сульфаты

1 стадия. Обжиг пирита

Уравнение реакции

4 FeS 2 + 11O 2 → 2Fe 2 O 3 + 8SO 2 + Q

Продукты стадии

Печной газ

Огарок

Аппаратура

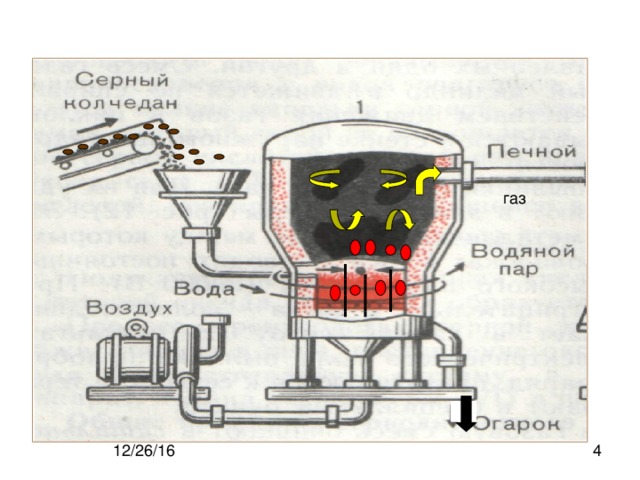

Печь для обжига в кипящем слое

2 стадия. Очистка печного газа

Состав печного газа

1. Оксид серы ( IV )

2. Кислород

3. Крупная пыль

4. Мелкая пыль

5. Водяные пары

+

-

Пыль

Электрофильтр

Циклон

Концентрированная серная кислота

Сушильная башня.

Здесь происходит процесс осушения печного газа от влаги.

Разбавленная серная кислота

3 стадия.

Окисление оксида серы ( IV ) в оксид серы ( VI )

Уравнение реакции

2SO 2 + O 2 ↔ 2SO 3 + Q

Аппаратура

Теплообменник

Контактный аппарат

Подогрев очищенного печного газа SO 2 происходит в теплообменнике.

Реакция окисления SO 2 в SO 3 происходит в контактном аппарате в присутствии катализатора V 2 O 5 . При этом выделяется некоторое количество теплоты, которое тратится на нагревание печного газа.

Контактный аппарат

Теплообменник

4 стадия.

Поглощение SO 3 .Получение олеума.

Уравнение реакции

SO 3 +H 2 O → H 2 SO 4 +Q

Аппаратура

Поглотительная башня

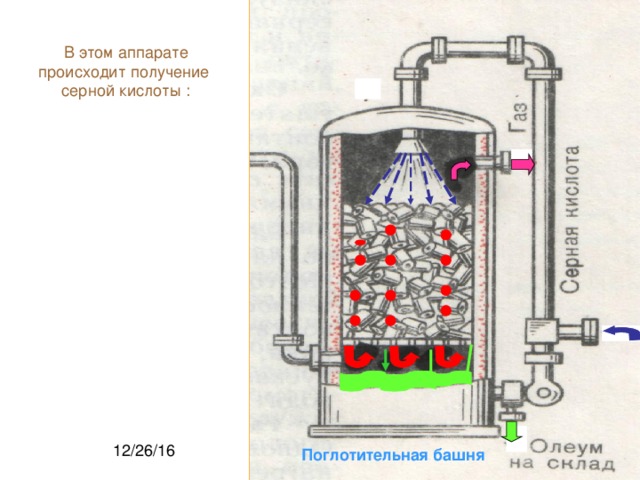

В этом аппарате происходит получение серной кислоты :

Поглотительная башня

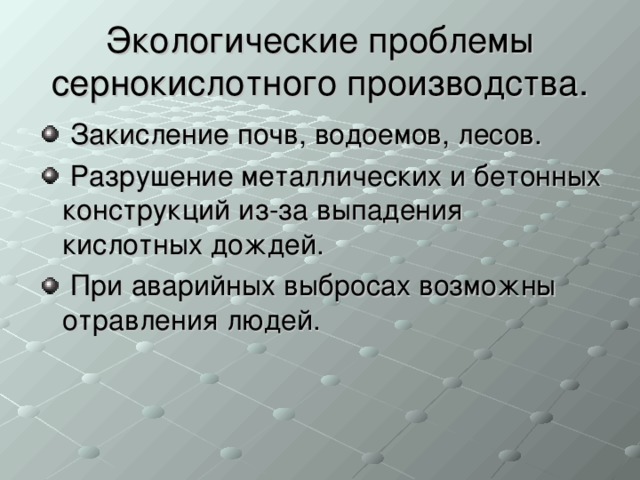

Экологические проблемы сернокислотного производства.

• Закисление почв, водоемов, лесов.
• Разрушение металлических и бетонных конструкций из-за выпадения кислотных дождей.
• При аварийных выбросах возможны отравления людей.

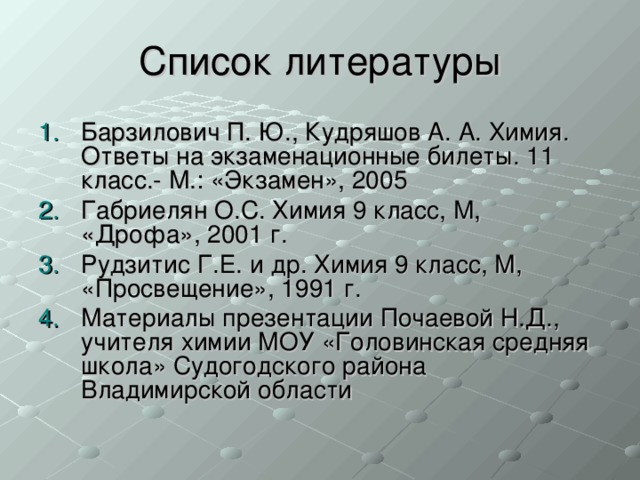

• Барзилович П. Ю., Кудряшов А. А. Химия. Ответы на экзаменационные билеты. 11 класс.- М.: «Экзамен», 2005
• Габриелян О.С. Химия 9 класс, М, «Дрофа», 2001 г.
• Рудзитис Г.Е. и др. Химия 9 класс, М, «Просвещение», 1991 г.
• Материалы презентации Почаевой Н.Д., учителя химии МОУ «Головинская средняя школа» Судогодского района Владимирской области
