Принцип работы предохранителей

Алматинский государственный колледж энергетики

и электронных технологий

Тема: Предохранители

Производственное обучение

Мастер ПО : Рахманов Алишер Аркенович

Предохранитель

Предохранитель  — коммутационный электрический аппарат, предназначенный для отключения защищаемой цепи размыканием или разрушением специально предусмотренных для этого токоведущих частей под действием тока, превышающего определённое значение.

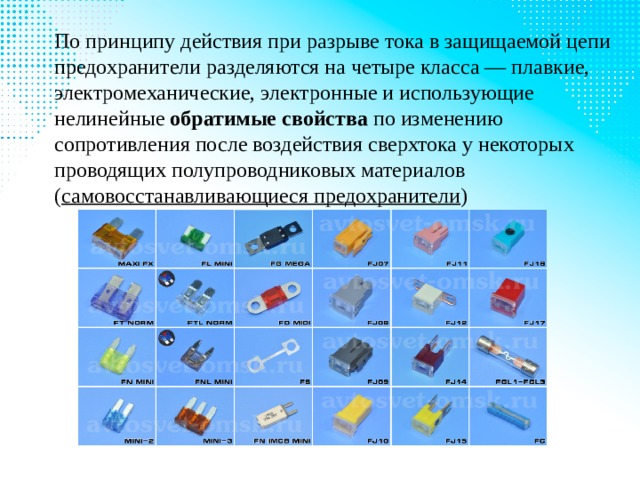

По принципу действия при разрыве тока в защищаемой цепи предохранители разделяются на четыре класса — плавкие, электромеханические, электронные и использующие нелинейные  обратимые свойства  по изменению сопротивления после воздействия сверхтока у некоторых проводящих полупроводниковых материалов ( самовосстанавливающиеся предохранители )

Плавкие предохранители

Плавкий предохранитель  — компонент силовой электроники одноразового действия, выполняющий защитную функцию

По  ГОСТу : Устройство, которое за счёт расплавления одной или нескольких его деталей, имеющих определённую конструкцию и размеры, размыкает цепь, в которую оно включено, прерывая ток, если он превышает заданное значение в течение определённого времени.

Автоматический выключатель

Автомати́ческий выключа́тель  — контактный коммутационный аппарат (механический или электронный), способный включать токи, проводить их и отключать при нормальных условиях в цепи, а также включать, проводить в течение нормированного (заданного) времени и автоматически отключать токи при нормированных ненормальных условиях в цепи, таких как токи короткого замыкания.

Самовосстанавливающийся предохранитель

Самовосстанавливающийся предохранитель  — полимерное устройство с положительным температурным коэффициентом сопротивления, применяемое в защите электронной аппаратуры.

Принцип действия  предохранителя  основан на резком увеличении сопротивления при превышении порогового тока, протекающего через него.

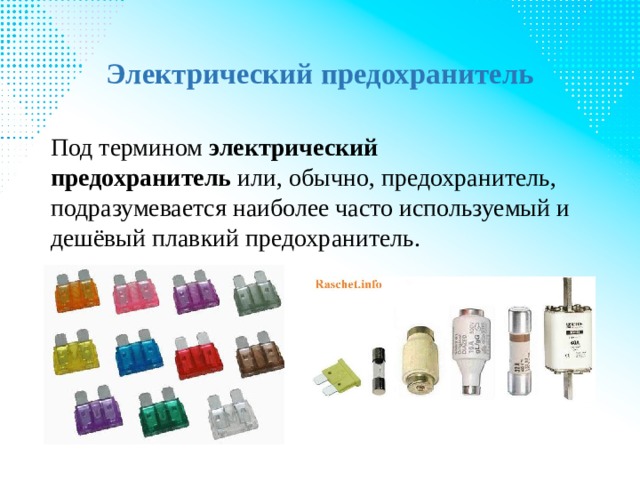

Электрический предохранитель

Под термином  электрический предохранитель  или, обычно, предохранитель, подразумевается наиболее часто используемый и дешёвый плавкий предохранитель.

Принципы работы плавкого предохранителя

При токах, свыше номинального тока, в плавком элементе развивается тепловая неустойчивость — повышение температуры ведёт к увеличению активного сопротивления плавкого элемента, что вызывает ещё больший разогрев его. Повышение сопротивления ведёт к увеличению тепловыделения, тепловыделение повышает температуру ,увеличивает сопротивление и тем самым выделяющуюся мощность, что снова увеличивает температуру.

При этом процесс развивается лавинообразно — температура плавкого элемента начинает превышать температуру его плавления что вызывает механическое разрушение плавкого элемента предохранителя и разрыв электрической цепи.

Разновидности предохранителей

Для защиты электрических цепей устройствами неоднократной защиты, экономически целесообразно применять автоматические выключатели — восстанавливающие электрическую цепь манипуляцией (автоматические выключатели).

В слаботочных низковольтных цепях применяются самовосстанавливающиеся предохранители.

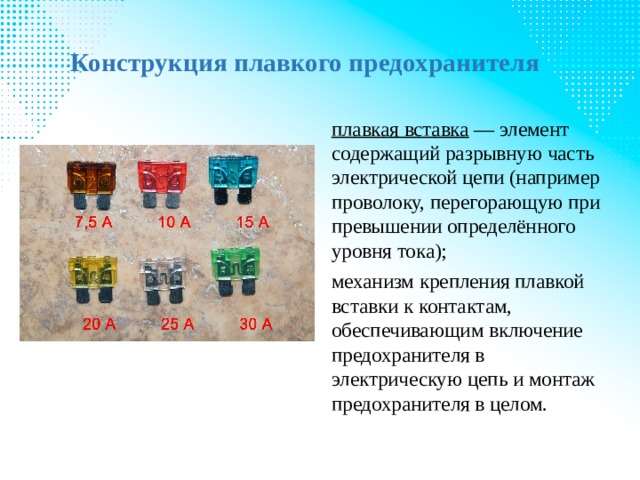

Конструкция плавкого предохранителя

плавкая вставка  — элемент содержащий разрывную часть электрической цепи (например проволоку, перегорающую при превышении определённого уровня тока);

механизм крепления плавкой вставки к контактам, обеспечивающим включение предохранителя в электрическую цепь и монтаж предохранителя в целом.

Исполнительный механизм плавкого предохранителя

Плавкая вставка предохранителя обычно представляет собой стеклянную или фарфоровую оболочку, на торцах которой расположены контакты. Определённой силе тока срабатывания соответствует определённое поперечное сечение проводника

Плавкие вставки (в керамическом корпусе) предохранителя

Замена предохранителя

Замена предохранителя под нагрузкой может привести к возникновению электрической дуги и, как следствие, — травмам глаз, ожогам рук, порче держателя предохранителя

Ножевые предохранители, представляющие потенциальную опасность электротравм при замене.

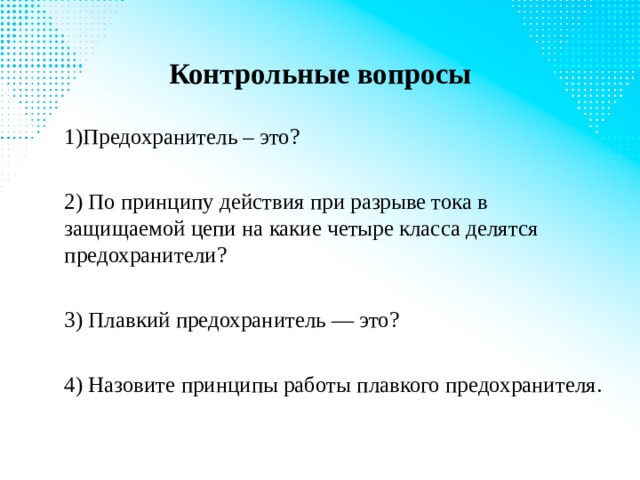

Контрольные вопросы

1)Предохранитель – это?

2) По принципу действия при разрыве тока в защищаемой цепи на какие четыре класса делятся предохранители?

3) Плавкий предохранитель — это?

4) Назовите принципы работы плавкого предохранителя.

СПАСИБО ЗА ВНИМАНИЕ
