Пример проектированния базы данных

Актуальность данной работы обуславливается тем, что информация в настоящее время выходит на первый план среди прочих ресурсов предприятия. Это обуславливается необходимостью экономить трудовые, материальные и финансовые ресурсы.

Целью работы является проектирование  базы данных «Рекламное агентство «Сервис-Элит»»  в MS SQL Server.

Задачи:

• Описать предметную область;
• Создать инфологическую модель баз данных;
• Описать сущности, их атрибуты и связи;
• Осуществить физическое проектирование базы данных;
• Создать многотабличные представления, хранимые процедуры;
• Определить классы пользователей.

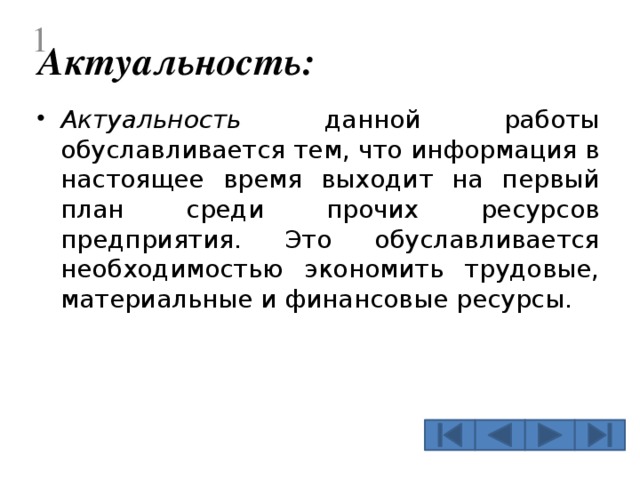

Актуальность:

• Актуальность данной работы обуславливается тем, что информация в настоящее время выходит на первый план среди прочих ресурсов предприятия. Это обуславливается необходимостью экономить трудовые, материальные и финансовые ресурсы.

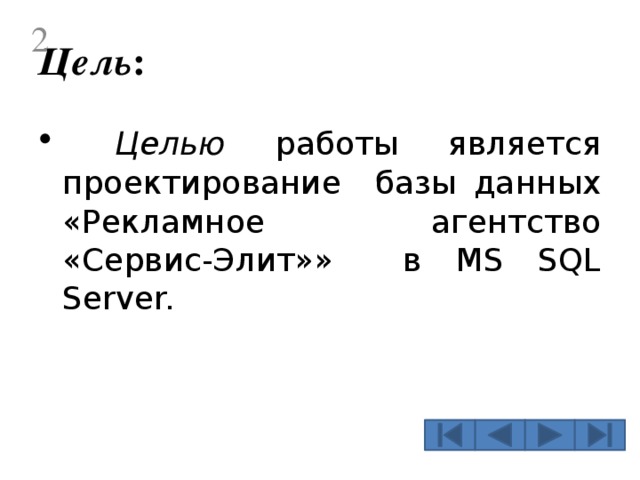

Цель :

• Целью работы является проектирование базы данных «Рекламное агентство «Сервис-Элит»» в MS SQL Server.

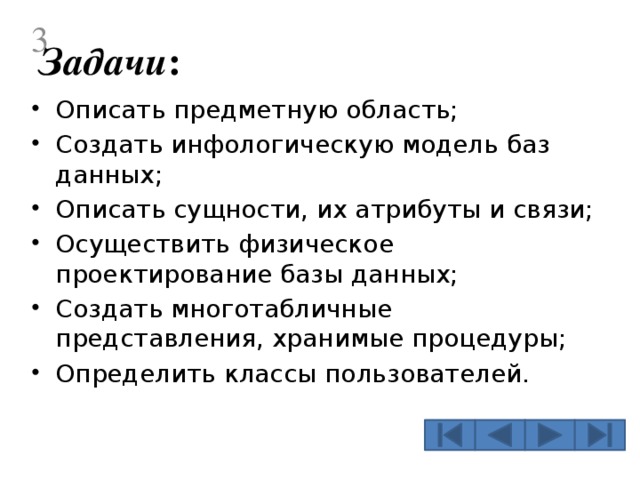

Задачи :

• Описать предметную область;
• Создать инфологическую модель баз данных;
• Описать сущности, их атрибуты и связи;
• Осуществить физическое проектирование базы данных;
• Создать многотабличные представления, хранимые процедуры;
• Определить классы пользователей.

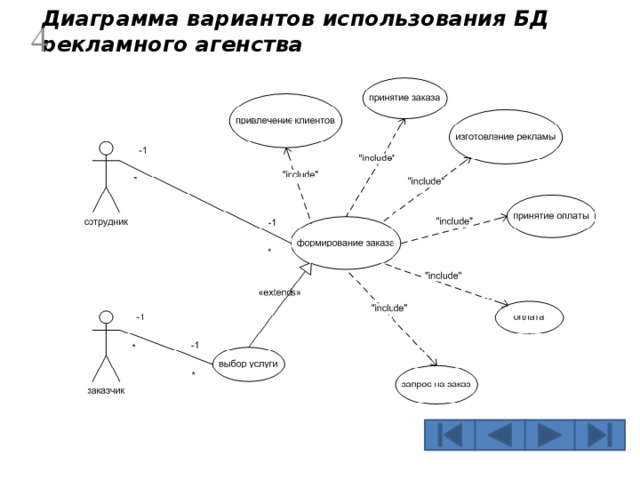

Диаграмма вариантов использования БД рекламного агенства

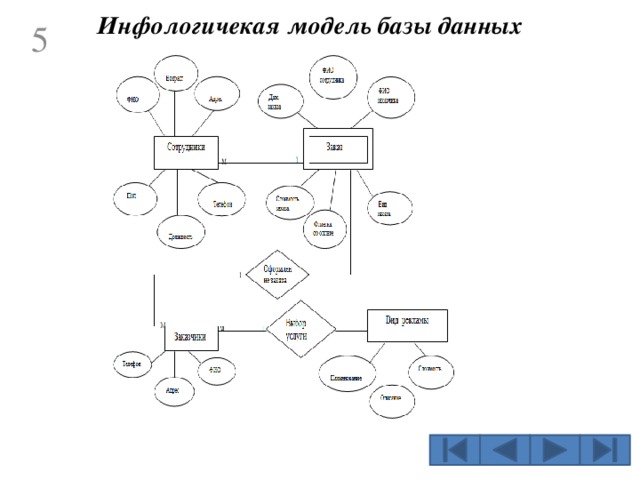

Инфологичекая модель базы данных

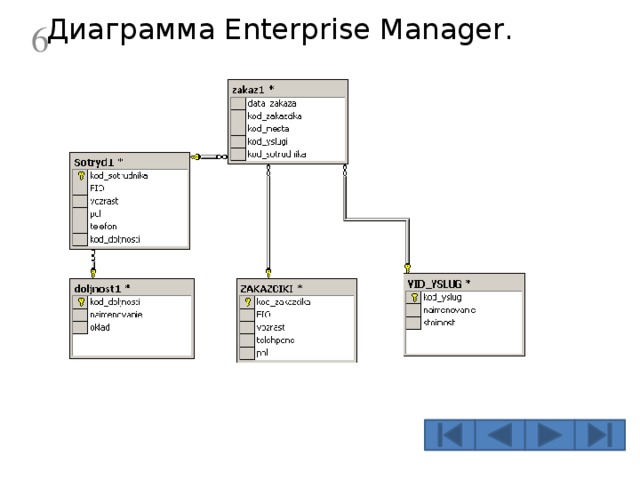

Диаграмма Enterprise Manager.

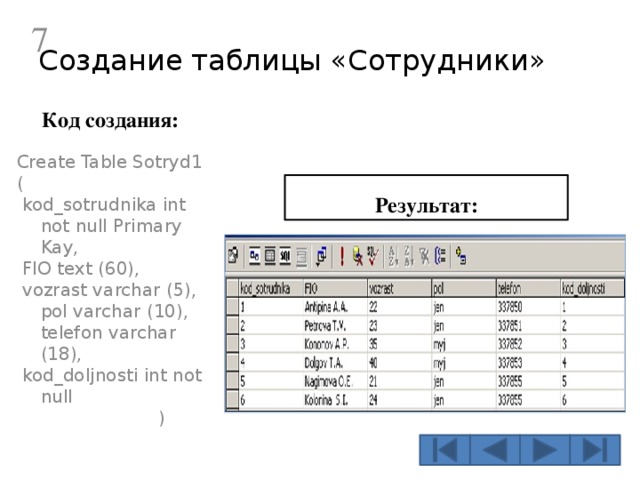

Создание таблицы «Сотрудники»

Код создания:

Create Table Sotryd1

(

kod_sotrudnika int not null Primary Kay,

FIO text (60),

vozrast varchar (5), pol varchar (10), telefon varchar (18),

kod_doljnosti int not null

)

Результат:

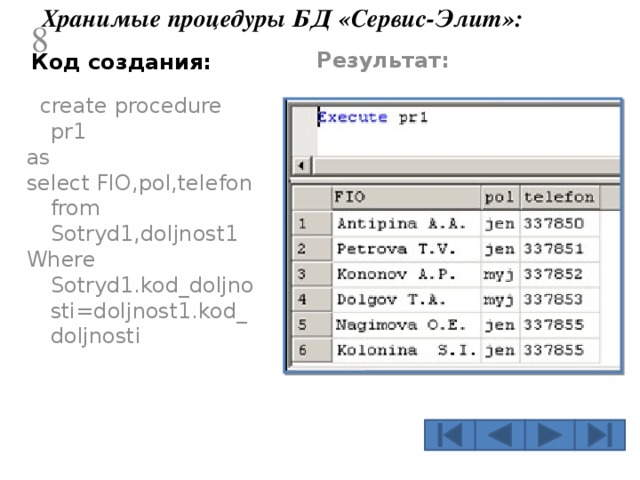

Хранимые процедуры БД «Сервис-Элит»:

Результат:

Код создания:

create procedure pr1

as

select FIO,pol,telefon from Sotryd1,doljnost1

Where Sotryd1.kod_doljnosti=doljnost1.kod_doljnosti

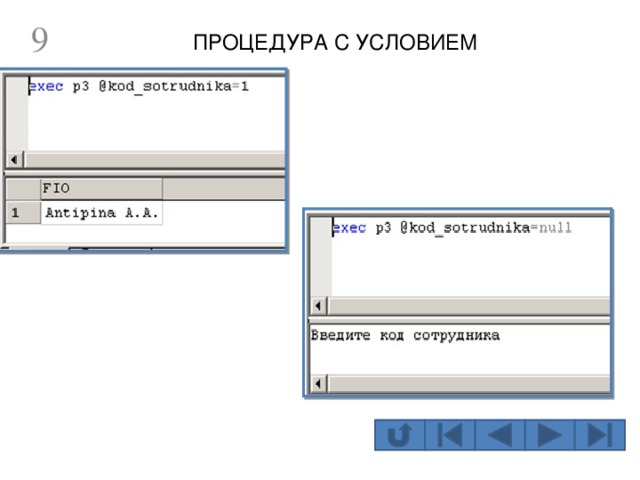

ПРОЦЕДУРА С УСЛОВИЕМ

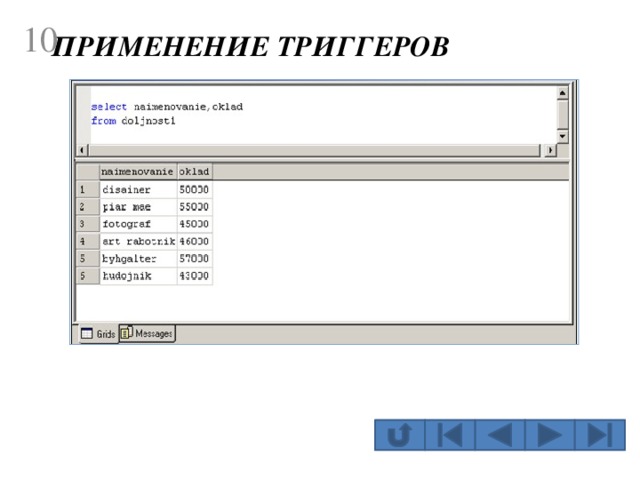

ПРИМЕНЕНИЕ ТРИГГЕРОВ

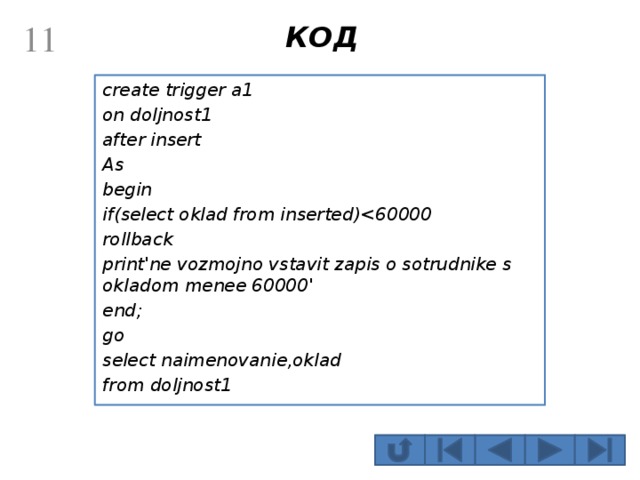

КОД

create trigger a1

on doljnost1

after insert

As

begin

if(select oklad from inserted)

rollback

print'ne vozmojno vstavit zapis o sotrudnike s okladom menee 60000'

end;

go

select naimenovanie,oklad

from doljnost1

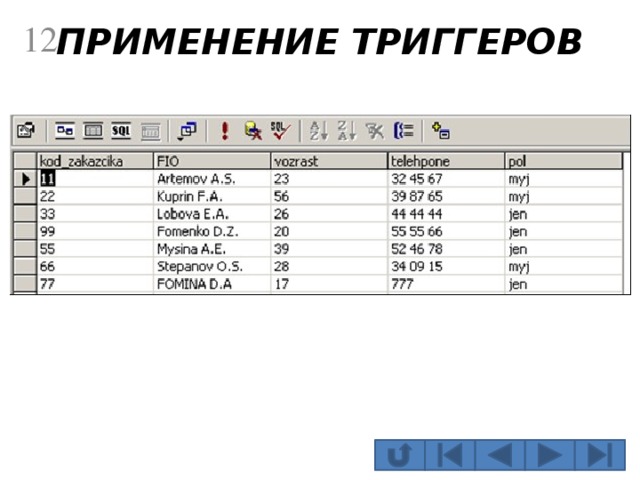

ПРИМЕНЕНИЕ ТРИГГЕРОВ

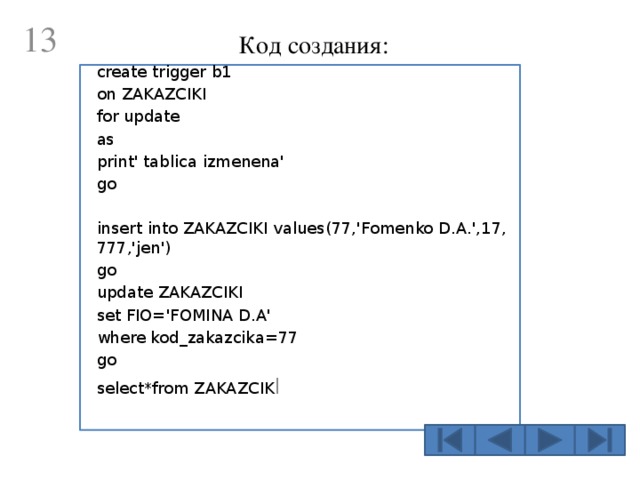

Код создания:

create trigger b1

on ZAKAZCIKI

for update

as

print' tablica izmenena'

go

insert into ZAKAZCIKI values(77,'Fomenko D.A.',17, 777,'jen')

go

update ZAKAZCIKI

set FIO='FOMINA D.A'

where kod_zakazcika=77

go

select*from ZAKAZCIK I

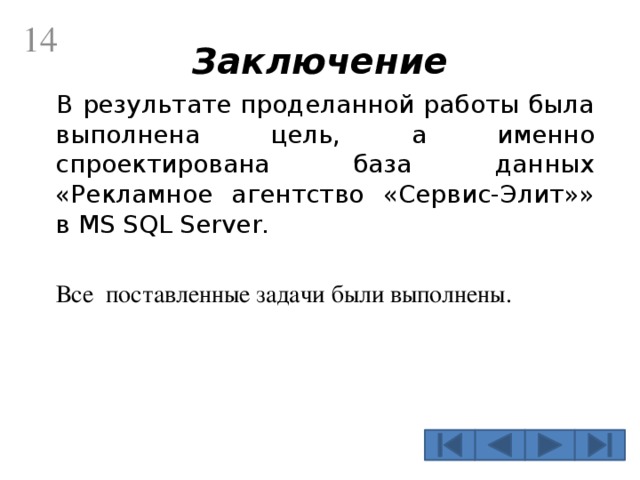

Заключение

В результате проделанной работы была выполнена цель, а именно спроектирована база данных «Рекламное агентство «Сервис-Элит»» в MS SQL Server.

Все поставленные задачи были выполнены.

Спасибо за внимание!
