презентация по теме "Устройство станка ТDC-120 М"

Технология

6 класс

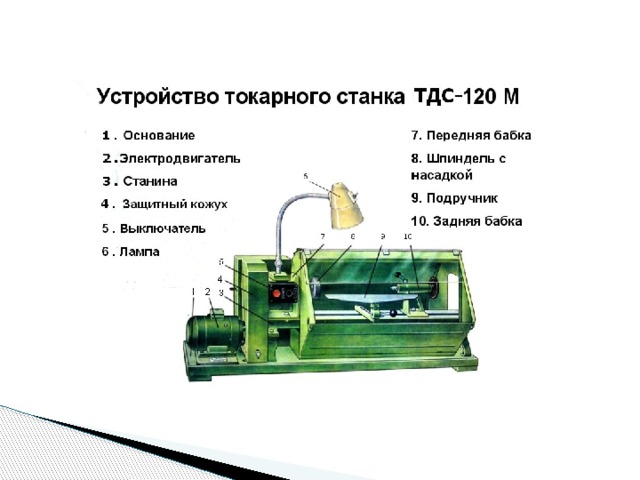

Устройство станка по дереву

ТДС-120

Учитель: Харакоз Сергей Илларионович

МАОУСОШ№22

Таганрог 2012

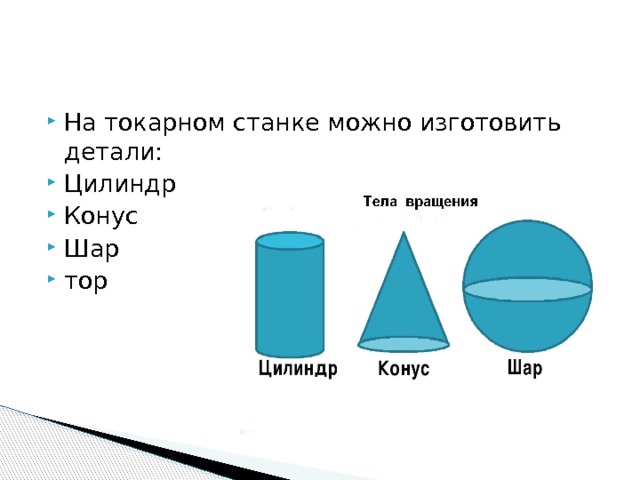

• На токарном станке можно изготовить детали:
• Цилиндр
• Конус
• Шар
• тор

И многое, многое другое….

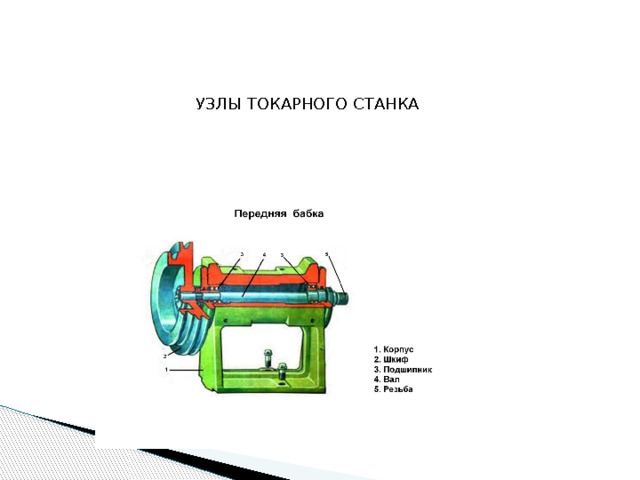

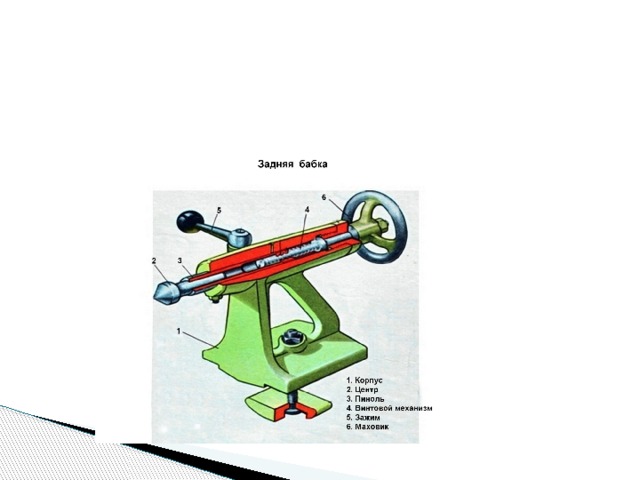

УЗЛЫ ТОКАРНОГО СТАНКА

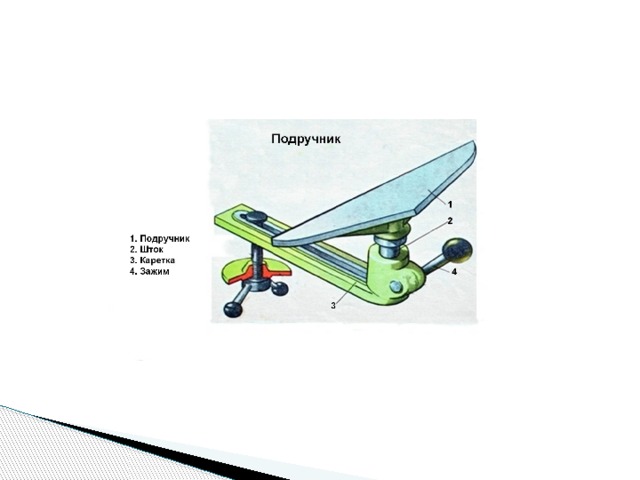

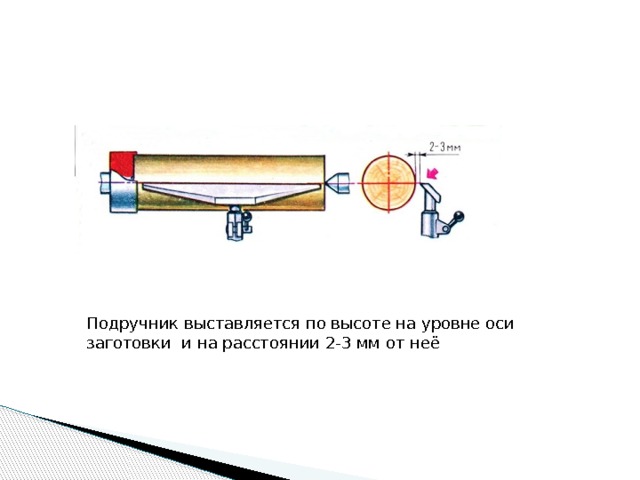

Подручник выставляется по высоте на уровне оси заготовки и на расстоянии 2-3 мм от неё

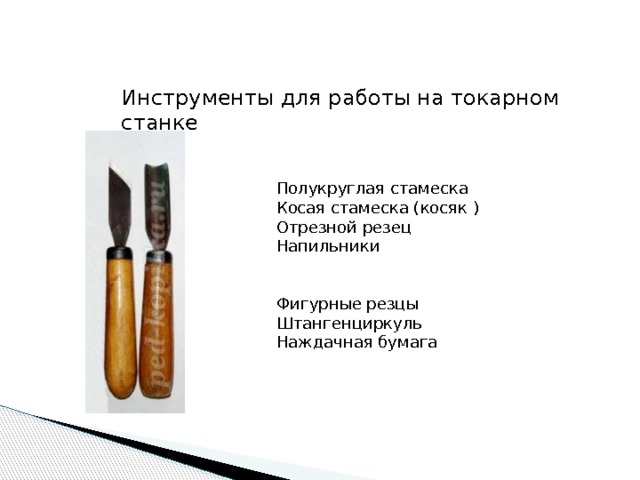

Инструменты для работы на токарном станке

Полукруглая стамеска

Косая стамеска (косяк )

Отрезной резец

Напильники

Фигурные резцы

Штангенциркуль

Наждачная бумага

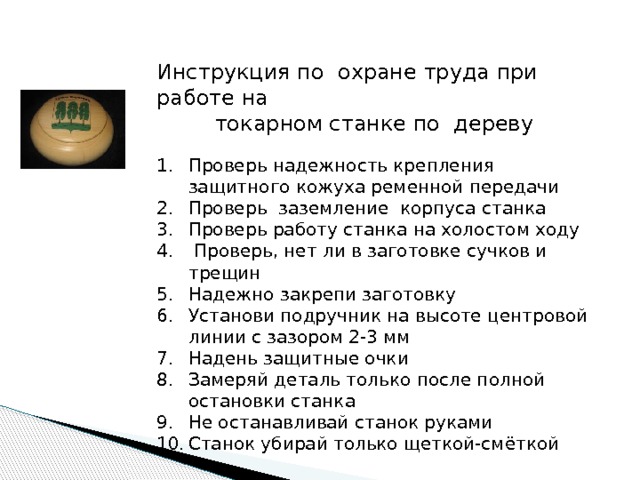

Инструкция по охране труда при работе на

токарном станке по дереву

• Проверь надежность крепления защитного кожуха ременной передачи
• Проверь заземление корпуса станка
• Проверь работу станка на холостом ходу
• Проверь, нет ли в заготовке сучков и трещин
• Надежно закрепи заготовку
• Установи подручник на высоте центровой линии с зазором 2-3 мм
• Надень защитные очки
• Замеряй деталь только после полной остановки станка
• Не останавливай станок руками
• Станок убирай только щеткой-смёткой

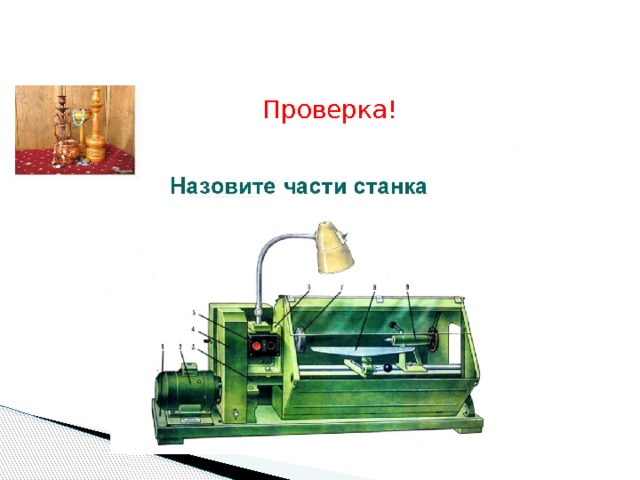

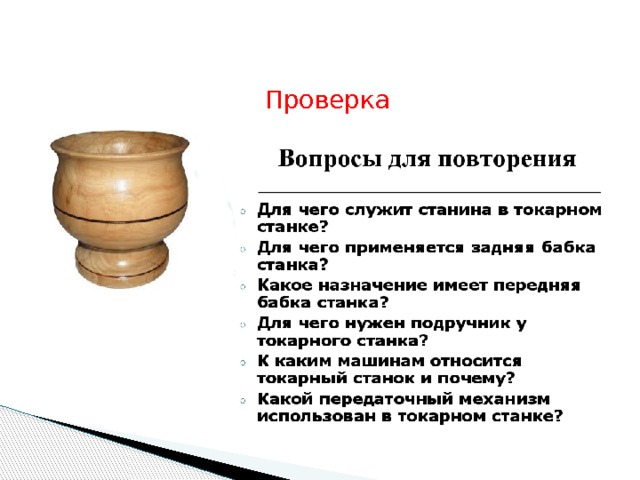

Проверка!

Проверка
