Трансформаторы
Учитель опрашивает детей: - Мишенька, кто твой папа по профессии?
- Юрист.
- - А твой, Лешенька?
- - Хирург.
- - А твой, Вовочка?
- - Трансформатор!
- Это как?
- Ну получает он 380 рублей, 220 - отдает маме, а на остальное гудит.
![Знайте ли вы ? Какое напряжение у нас в домах? Какое напряжение в линии электропередач между городами? Каким образом регулируют напряжение для использования его в домах и на производстве? Можно ли включить лампочку рассчитанную на напряжение 6 В в электрическую цепь 220 В ?](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img1.jpg)

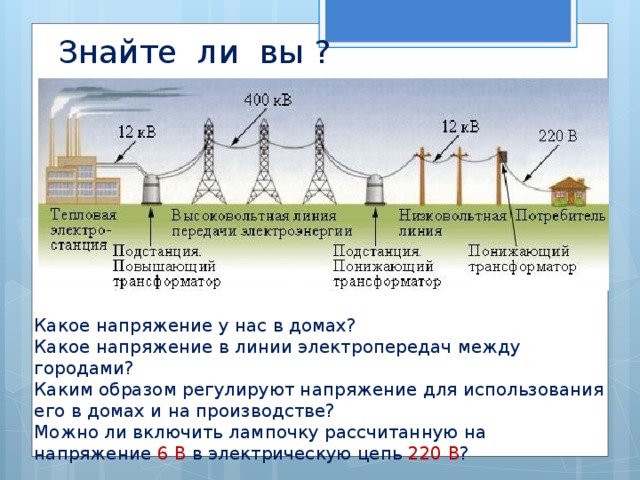

Знайте ли вы ?
Какое напряжение у нас в домах?
Какое напряжение в линии электропередач между городами?
Каким образом регулируют напряжение для использования его в домах и на производстве?
Можно ли включить лампочку рассчитанную на напряжение 6 В в электрическую цепь 220 В ?
![30 ноября 1876 года , дата получения патента Яблочковым Павлом Николаевичем , считается датой рождения первого трансформатора переменного тока. Это был трансформатор с разомкнутым сердечником, представлявшим собой стержень, на который наматывались обмотки. Первые трансформаторы с замкнутыми сердечниками были созданы в Англии в 1884 году братьями Джоном и Эдуардом Гопкинсон. В 1885 г. венгерские инженеры фирмы «Ганц и К°» изобрели трансформатор с замкнутым магнитопроводом, который сыграл важную роль в дальнейшем развитии конструкций трансформаторов. 1928 год можно считать началом производства силовых трансформаторов в СССР, когда начал работать Московский трансформаторный завод .](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img2.jpg)

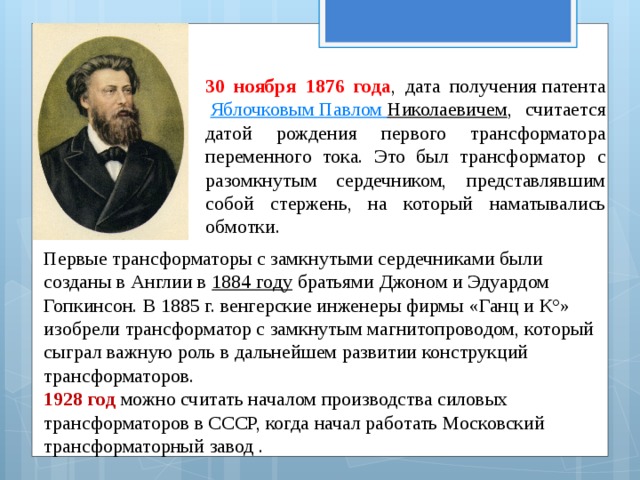

30 ноября 1876 года , дата получения патента Яблочковым Павлом Николаевичем , считается датой рождения первого трансформатора переменного тока. Это был трансформатор с разомкнутым сердечником, представлявшим собой стержень, на который наматывались обмотки.
Первые трансформаторы с замкнутыми сердечниками были созданы в Англии в 1884 году братьями Джоном и Эдуардом Гопкинсон. В 1885 г. венгерские инженеры фирмы «Ганц и К°» изобрели трансформатор с замкнутым магнитопроводом, который сыграл важную роль в дальнейшем развитии конструкций трансформаторов. 1928 год можно считать началом производства силовых трансформаторов в СССР, когда начал работать Московский трансформаторный завод .
![Трансформатор ( от лат. transformo – преобразую ) - это электромагнитное устройство, преобразующее переменный ток одного напряжения в переменный ток другого напряжения с сохранением той же частоты.](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img3.jpg)

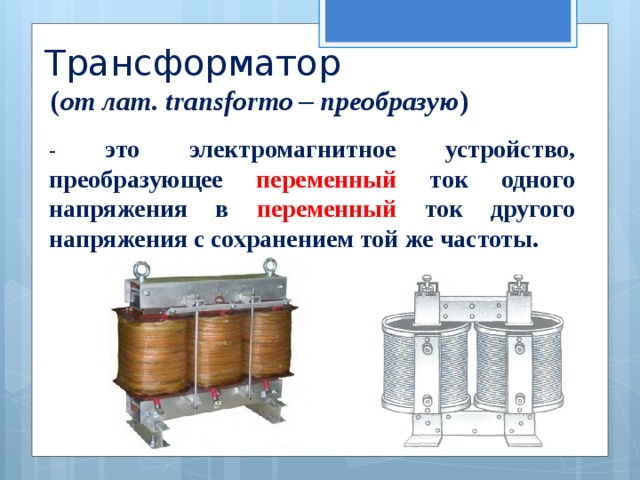

Трансформатор ( от лат. transformo – преобразую )
- это электромагнитное устройство, преобразующее переменный ток одного напряжения в переменный ток другого напряжения с сохранением той же частоты.

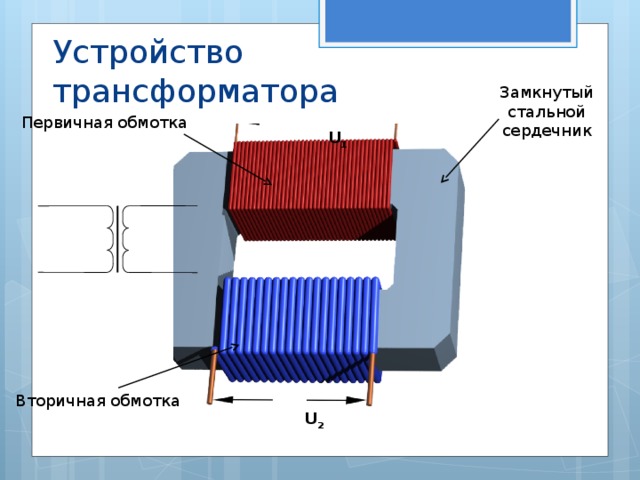

![Устройство трансформатора Замкнутый стальной сердечник Первичная обмотка U 1 Вторичная обмотка U 2](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img4.jpg)
Устройство
трансформатора
Замкнутый стальной сердечник
Первичная обмотка
U 1
Вторичная обмотка
U 2
![Режимы работы трансформатора 1) режим холостого хода - это режим с разомкнутой вторичной обмоткой.](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img5.jpg)
Режимы работы трансформатора

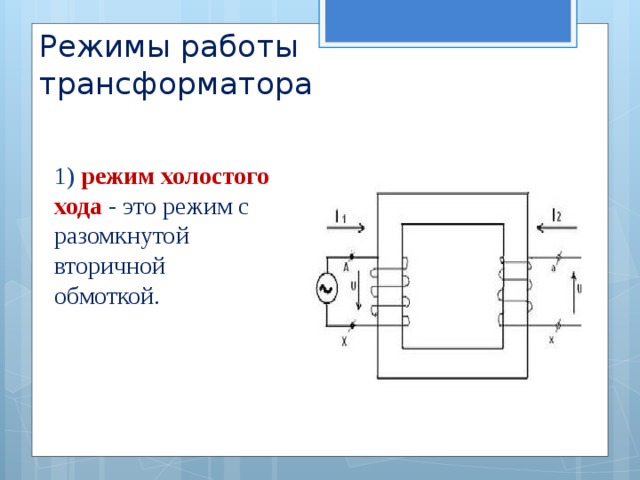

1) режим холостого хода - это режим с разомкнутой вторичной обмоткой.

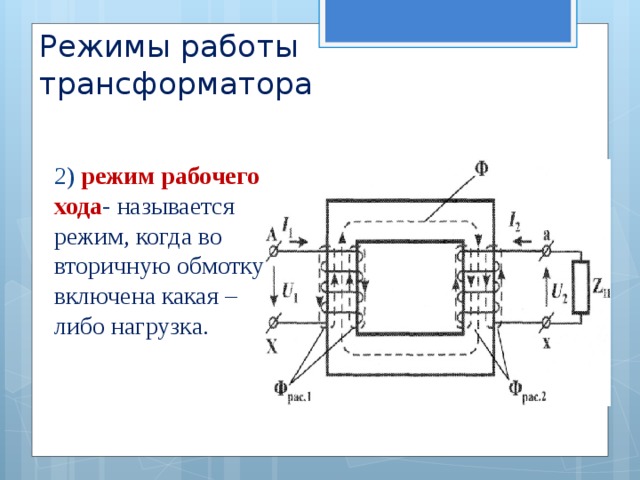

![Режимы работы трансформатора 2) режим рабочего хода - называется режим, когда во вторичную обмотку включена какая – либо нагрузка.](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img6.jpg)
Режимы работы трансформатора
2) режим рабочего хода - называется режим, когда во вторичную обмотку включена какая – либо нагрузка.
![Режимы работы трансформатора 3) режим короткого замыкания - это режим, при котором вторичная обмотка трансформатора замкнута без нагрузки. ОПАСНО!!!](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img7.jpg)
Режимы работы трансформатора

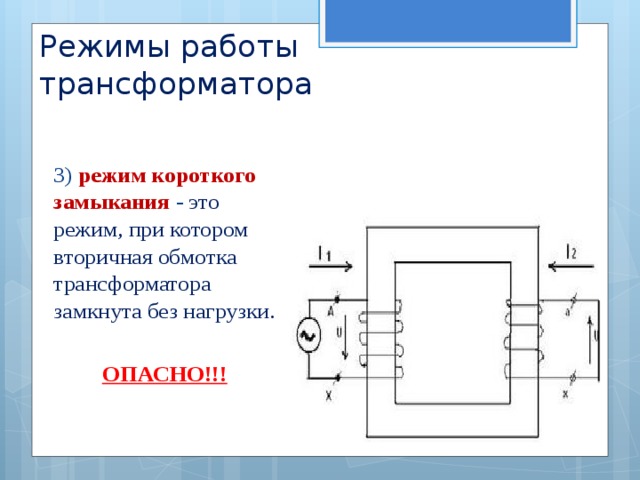

3) режим короткого замыкания - это режим, при котором вторичная обмотка трансформатора замкнута без нагрузки.
ОПАСНО!!!
![](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img8.jpg)

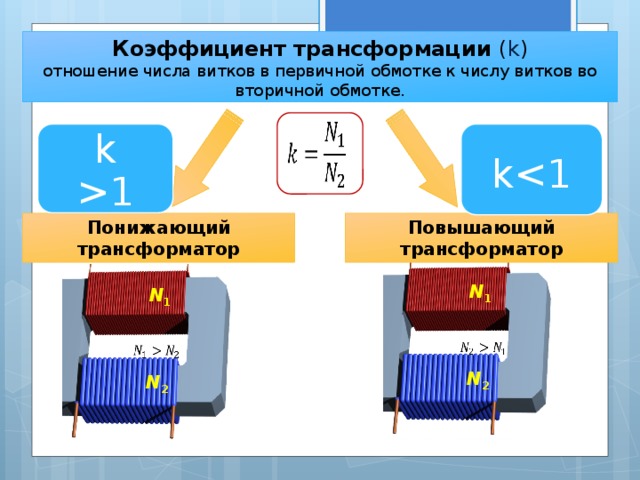

Коэффициент трансформации ( k )
отношение числа витков в первичной обмотке к числу витков во вторичной обмотке.
k
k 1
Повышающий трансформатор
Понижающий трансформатор
N 1
N 1
N 2
N 2

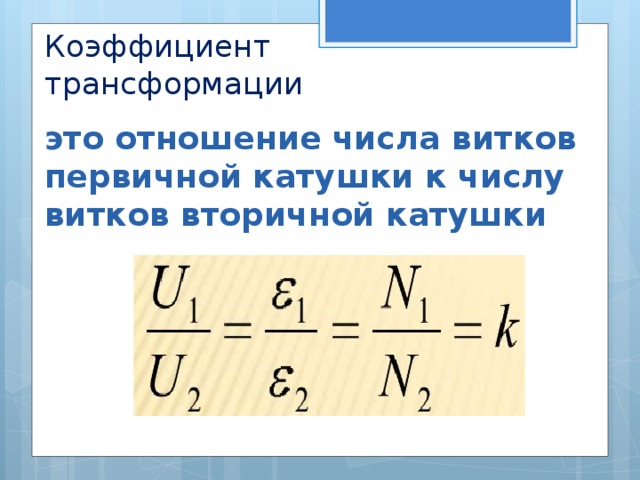

![Коэффициент трансформации это отношение числа витков первичной катушки к числу витков вторичной катушки](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img9.jpg)
Коэффициент трансформации
это отношение числа витков первичной катушки к числу витков вторичной катушки
![КПД трансформатора 95 - 99%](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img10.jpg)

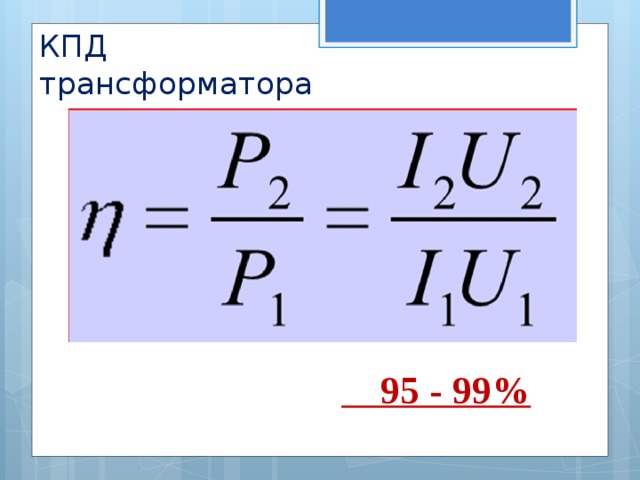

КПД трансформатора
95 - 99%

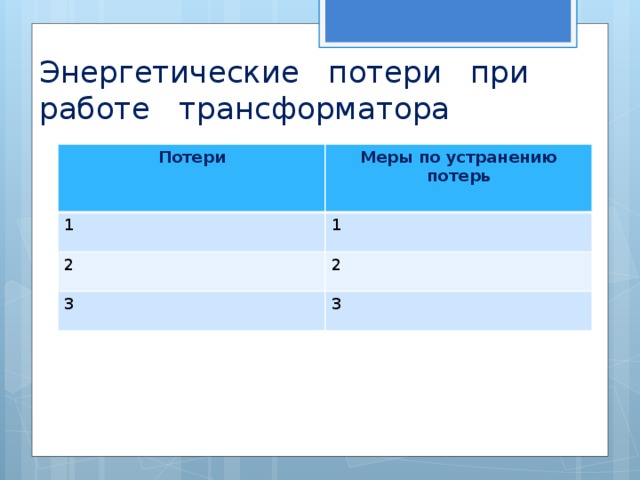

![Энергетические потери при работе трансформатора Потери Меры по устранению потерь 1 1 2 2 3 3](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img11.jpg)
Энергетические потери при работе трансформатора
Потери
Меры по устранению потерь
1
1
2
2
3
3

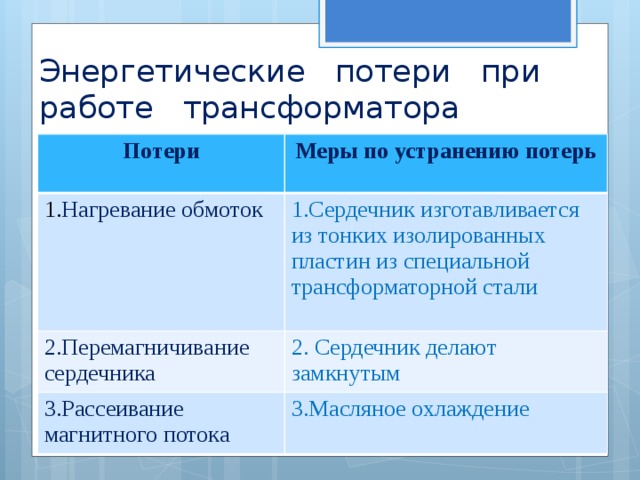

![Энергетические потери при работе трансформатора Потери Меры по устранению потерь 1. Нагревание обмоток 1.Сердечник изготавливается из тонких изолированных пластин из специальной трансформаторной стали 2.Перемагничивание сердечника 2. Сердечник делают замкнутым 3.Рассеивание магнитного потока 3.Масляное охлаждение](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img12.jpg)
Энергетические потери при работе трансформатора
Потери
Меры по устранению потерь
1. Нагревание обмоток
1.Сердечник изготавливается из тонких изолированных пластин из специальной трансформаторной стали
2.Перемагничивание сердечника
2. Сердечник делают замкнутым
3.Рассеивание магнитного потока
3.Масляное охлаждение
![Использование трансформаторов на заводах и фабриках при подаче напряжения к двигателям станков 380–660 В при передаче электроэнергии по проводам для электросварки и электроплавки в радиотехнике](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img13.jpg)

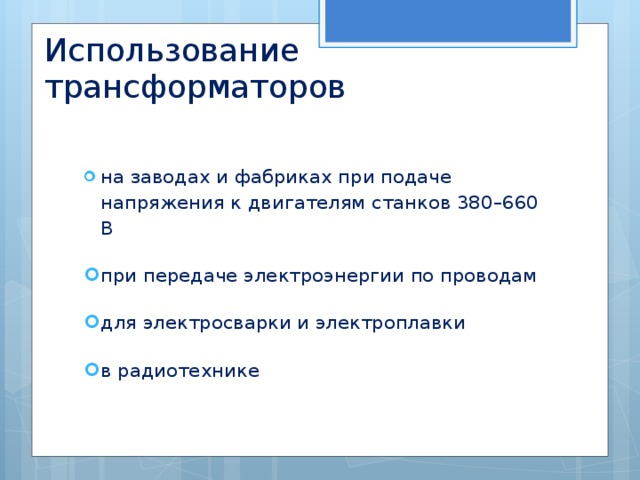

Использование трансформаторов
- на заводах и фабриках при подаче напряжения к двигателям станков 380–660 В
- при передаче электроэнергии по проводам
- для электросварки и электроплавки
- в радиотехнике

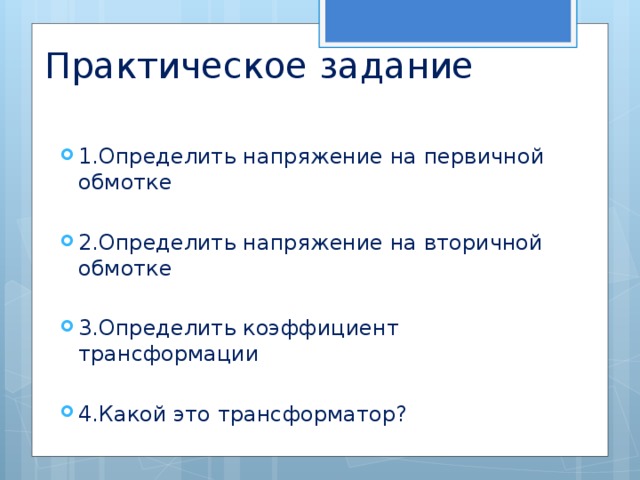

![Практическое задание 1.Определить напряжение на первичной обмотке 2.Определить напряжение на вторичной обмотке 3.Определить коэффициент трансформации 4.Какой это трансформатор?](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img14.jpg)
Практическое задание
- 1.Определить напряжение на первичной обмотке
- 2.Определить напряжение на вторичной обмотке
- 3.Определить коэффициент трансформации
- 4.Какой это трансформатор?

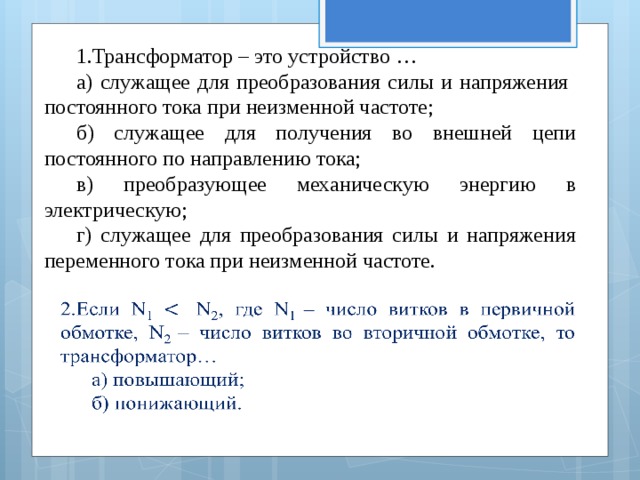

![1.Трансформатор – это устройство … а) служащее для преобразования силы и напряжения постоянного тока при неизменной частоте; б) служащее для получения во внешней цепи постоянного по направлению тока; в) преобразующее механическую энергию в электрическую; г) служащее для преобразования силы и напряжения переменного тока при неизменной частоте.](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img15.jpg)
1.Трансформатор – это устройство …
а) служащее для преобразования силы и напряжения постоянного тока при неизменной частоте;
б) служащее для получения во внешней цепи постоянного по направлению тока;
в) преобразующее механическую энергию в электрическую;
г) служащее для преобразования силы и напряжения переменного тока при неизменной частоте.

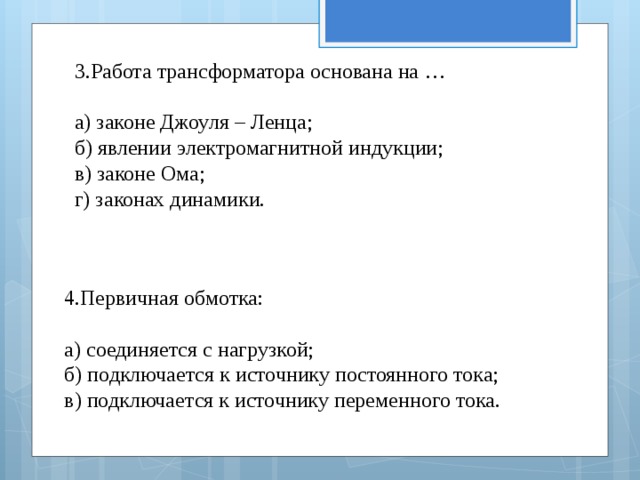

![3.Работа трансформатора основана на … а) законе Джоуля – Ленца; б) явлении электромагнитной индукции; в) законе Ома; г) законах динамики. 4.Первичная обмотка: а) соединяется с нагрузкой; б) подключается к источнику постоянного тока; в) подключается к источнику переменного тока.](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img16.jpg)
3.Работа трансформатора основана на …
а) законе Джоуля – Ленца;
б) явлении электромагнитной индукции;
в) законе Ома;
г) законах динамики.
4.Первичная обмотка:
а) соединяется с нагрузкой;
б) подключается к источнику постоянного тока;
в) подключается к источнику переменного тока.
![5.Режим работы трансформатора, при котором в цепь его вторичной обмотки включена нагрузка с отличным от нуля сопротивлением называется: а) рабочим; б) холостым; в) режимом короткого замыкания.](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img17.jpg)

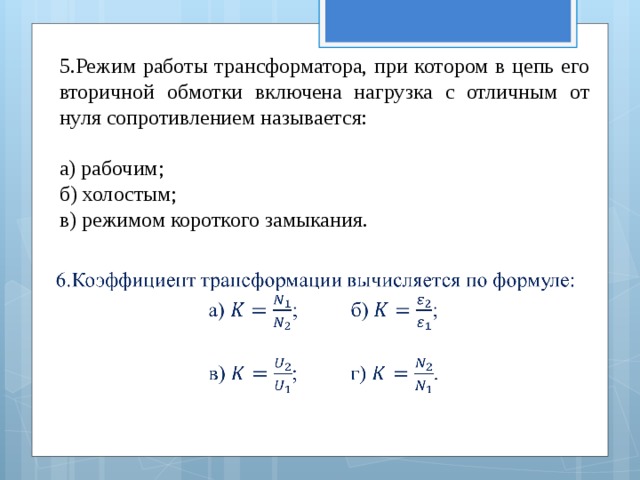

5.Режим работы трансформатора, при котором в цепь его вторичной обмотки включена нагрузка с отличным от нуля сопротивлением называется:
а) рабочим;
б) холостым;
в) режимом короткого замыкания.

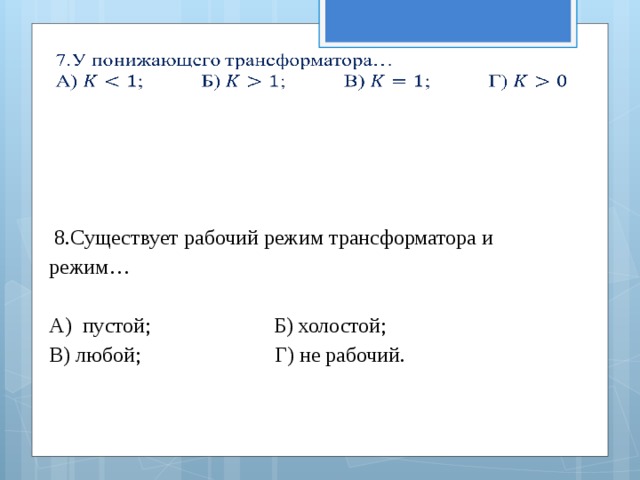

![8.Существует рабочий режим трансформатора и режим… А) пустой; Б) холостой; В) любой; Г) не рабочий.](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img18.jpg)
8.Существует рабочий режим трансформатора и
режим…
А) пустой; Б) холостой;
В) любой; Г) не рабочий.
![9.Вторичная обмотка: а) подключается к источнику постоянного тока; б) подключается к источнику переменного тока; в) соединяется с нагрузкой. 10.Первичная обмотка трансформатора содержит 185 витков, вторичная – 65. Какой это трансформатор? а) понижающий; б) повышающий.](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img19.jpg)

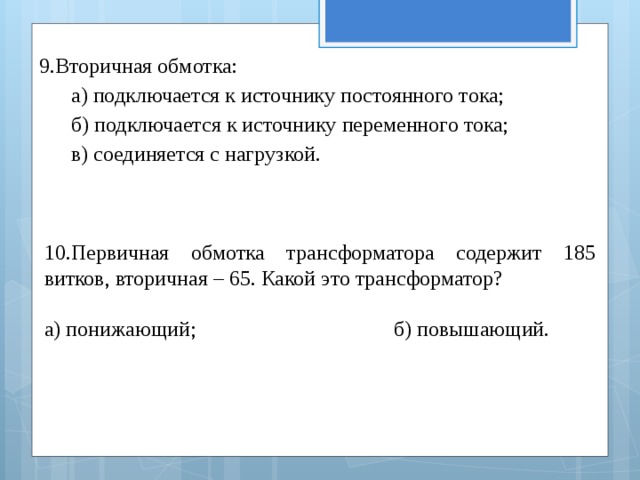

9.Вторичная обмотка:
а) подключается к источнику постоянного тока;
б) подключается к источнику переменного тока;
в) соединяется с нагрузкой.
10.Первичная обмотка трансформатора содержит 185 витков, вторичная – 65. Какой это трансформатор?
а) понижающий; б) повышающий.

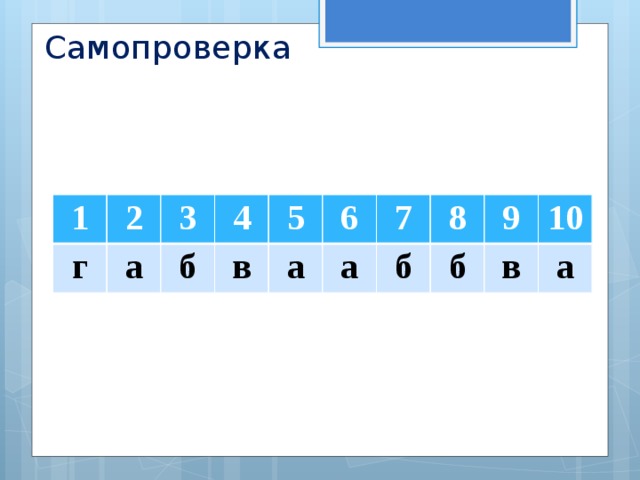

![Самопроверка 1 2 г а 3 4 б в 5 6 а а 7 б 8 б 9 10 в а](https://fsd.videouroki.net/html/2018/11/21/v_5bf589ed7707b/img20.jpg)
Самопроверка
1
2
г
а
3
4
б
в
5
6
а
а
7
б
8
б
9
10
в
а
