Презентация к уроку информатики «Pascal: основные типы алгоритмов»

Разработка представляет собой серию уроков программирования на языке Паскаль. Слайды с опорными конспектами предполагают создание в рабочих тетрадях учеников опорные схемы, структуры типов алгоритмов, а так же закрепление темы урока при выполнении заданий в устной форме. Слайды с примерами учебных программ сопровождают деятельность учащихся на уроке от оформления и до запуска программы.

Организация учебного материала позволяет учащимся сформировать представление об основах языка Паскаль, развить учебные навыки работы с программой.

Презентация содержит следующих разделы:

Структура программы (опорный конспект: типы данных, процедуры ввода-вывода)

Процедуры ввода-вывода (пример учебной программы)

Ветвление (опорный конспект)

Циклы с условием (опорный конспект)

Циклы с пред- и постусловием (пример учебной программы)

Опорный конспект.

Структура программы

Program имя_программы;

Uses Crt;

Const … ;  {раздел констант}

Var  … ; {раздел переменных}

Begin

 Clrscr;

... {Операторы –

команды основной программы}

Readkey;

End.

Язык программирования Паскаль (Pascal)

комплекс опорных конспектов и практических занятий

г. Новокузнецк,

МБНОУ «Гимназия № 59»

Дымович Е.Е.

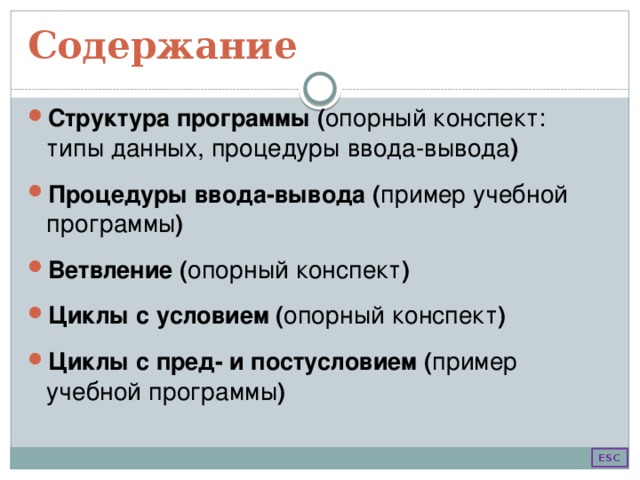

Содержание

• Структура программы ( опорный конспект: типы данных, процедуры ввода-вывода )
• Процедуры ввода-вывода ( пример учебной программы )
• Ветвление ( опорный конспект )
• Циклы с условием ( опорный конспект )
• Циклы с пред- и постусловием ( пример учебной программы )

ESC

Опорный конспект

Типы данных

Структура программы

Program имя_программы ;

Целый: Integer

Uses Crt ;

Вещественный: Real

Const … ; {раздел констант}

Var … ; {раздел переменных}

Объявление переменных

Begin

Var x, y : Integer ;

Clrscr;

k, z : Real ;

... {Операторы –

команды основной программы}

Readkey;

End .

Оператор присваивания

имя_переменной := ;

Пример: p:=2*(a+b);

Процедура ввода (с подсказкой)

Write(‘Zadaite a: ’);

Readln(a);

  / вывода

Writeln(‘Perimetr= ’, p);

Работа с экраном

ClrScr – очистка текущего окна GotoXY (20, 4)– перемещение курсора в позицию: 20 ый столбец [1  80] и 4 ая строка [1  25] экрана.

СОДЕРЖАНИЕ

Язык программирования Паскаль (Pascal)

Пример учебной программы

«Процедуры ввода-вывода. Работа с экраном»

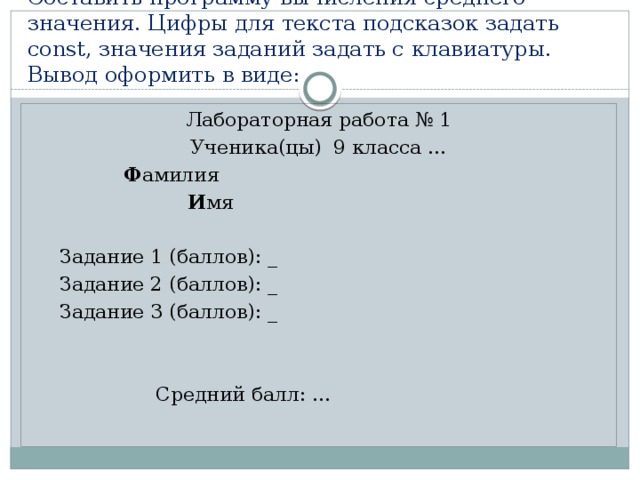

Составить программу вычисления среднего значения. Цифры для текста подсказок задать const, значения заданий задать с клавиатуры. Вывод оформить в виде:

Лабораторная работа № 1

Ученика(цы) 9 класса …

Ф амилия

И мя

Задание 1 (баллов): _

Задание 2 (баллов): _

Задание 3 (баллов): _

Средний балл: …

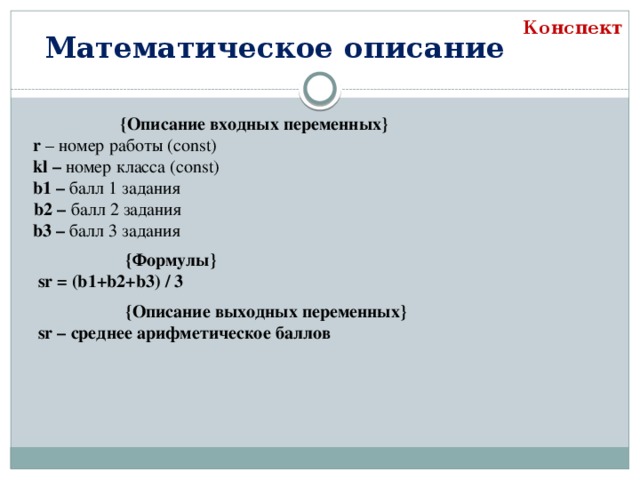

Конспект

Математическое описание

{Описание входных переменных} r – номер работы (const)

kl – номер класса (const)

b1 – балл 1 задания

b2 – балл 2 задания

b3 – балл 3 задания

{Формулы} sr = (b1+b2+b3) / 3

{Описание выходных переменных} sr – среднее арифметическое баллов

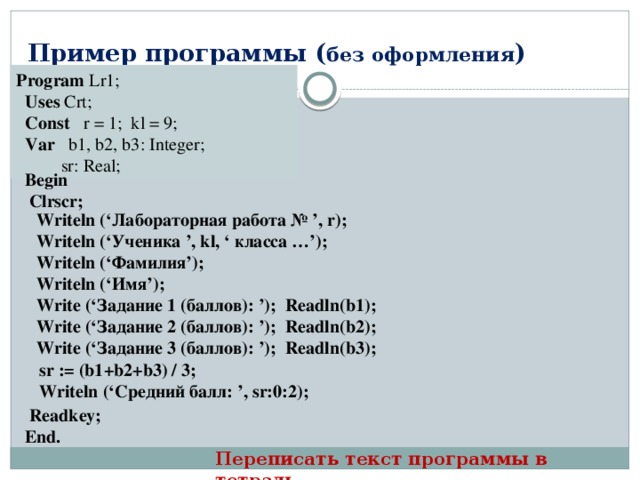

Пример программы ( без оформления )

Program Lr1; Uses Crt;

Const r = 1; kl = 9; Var b1, b2, b3: Integer;

sr: Real;

Begin

Clrscr;

Writeln (‘Лабораторная работа № ’, r);

Writeln (‘Ученика ’, kl, ‘ класса …’);

Writeln (‘Фамилия’);

Writeln (‘Имя’);

Write (‘Задание 1 (баллов): ’); Readln(b1);

Write (‘Задание 2 (баллов): ’); Readln(b2);

Write (‘Задание 3 (баллов): ’); Readln(b3);

sr := (b1+b2+b3) / 3;

Writeln (‘Средний балл: ’, sr:0:2);

Readkey;

End.

Переписать текст программы в тетрадь

Пример программы ( с оформлением )

Program Lr1; Uses Crt;

Const r = 1; kl = 9; Var b1, b2, b3: Integer;

sr: Real;

Begin

Clrscr;

GotoXY(30,2); Writeln (‘Лабораторная работа № ’, r);

GotoXY(30,4); Writeln (‘Ученика ’, kl, ‘ класса …’);

GotoXY(35,6); Writeln (‘Фамилия’);

GotoXY(45,8); Writeln (‘Имя’);

GotoXY(15, 11); Write (‘Задание 1 (баллов): ’); Readln(b1);

GotoXY(15, 13); Write (‘Задание 2 (баллов): ’); Readln(b2);

GotoXY(15, 15); Write (‘Задание 3 (баллов): ’); Readln(b3);

sr := (b1+b2+b3) / 3;

GotoXY(20, 22); Writeln (‘Средний балл: ’, sr:0:2);

Readkey;

End.

Набрать программу в среде Pascal

Задача : Напишите программу, запрашивающую высоту дома h (в метрах), и вычисляющую время падения кирпича t (в секундах) с крыши этого дома по формуле: g=9,81 задать const

Блок-схема

Программа

блок "начало"

начало

program Lr2;

uses Crt ;

const g=9.81 ;

var …………… : real;

Begin

clrscr;

Write(‘ Zadaite visoty doma ’);

Readln (……);

t := ……………………………… ;

Writeln ( 'Kirpich padaet ', …., ' c' );

readkey;

End.

блок "ввод"

{что Дано}

ввод g , h

h , t

t := sqrt((2*h)/g)

блок "процесс"

{вычисления}

h

Sqrt(2 * h/g)

вывод t

t

блок "вывод“ {результат}

конец

Вместо многоточия впишите необходимые имена переменных и формулу вычисления

блок "конец"

Блок-схему и текст программы переписать в тетрадь

СОДЕРЖАНИЕ

Язык программирования Паскаль (Pascal)

Опорный конспект

«Ветвление»

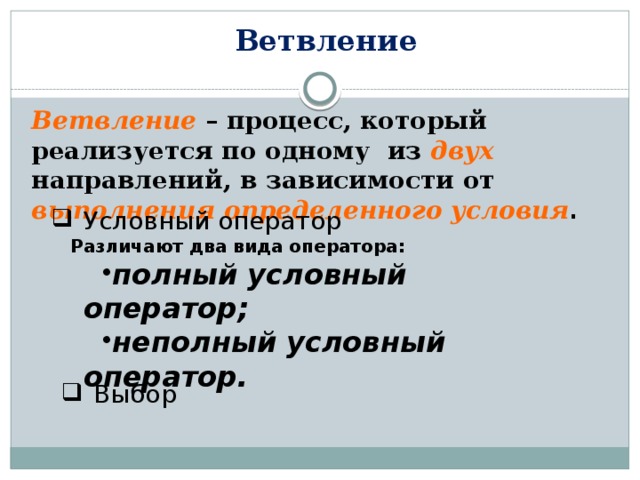

Ветвление

Ветвление – процесс, который реализуется по одному из двух направлений, в зависимости от выполнения определенного условия .

• Условный оператор

Различают два вида оператора:

• полный условный оператор; неполный условный оператор.
• полный условный оператор;
• неполный условный оператор.

• Выбор

0 then s:=a*2 else s:=a*5; Writeln (y); (если) (тогда) (иначе) end Else begin операторы ; end ; операторы ; " width="640"

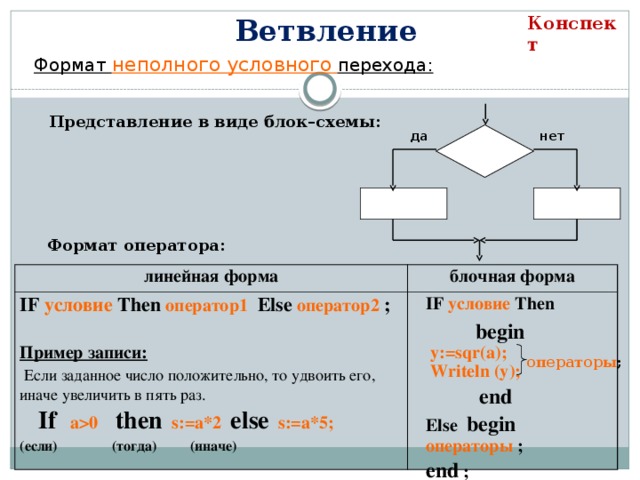

Ветвление

Конспект

Формат неполного условного перехода:

Представление в виде блок–схемы:

да

нет

условие

условие

оператор1

оператор2

Формат оператора:

линейная форма

IF условие Then оператор1 Else оператор2 ;

блочная форма

IF условие Then

Пример записи:

begin

Если заданное число положительно, то удвоить его, иначе увеличить в пять раз.

y:=sqr(a);

If a0 then s:=a*2 else s:=a*5;

Writeln (y);

(если) (тогда) (иначе)

end

Else begin

операторы ;

end ;

операторы ;

Конспект

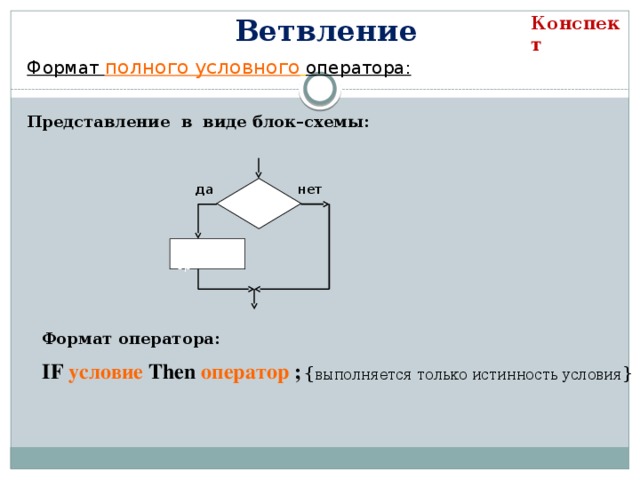

Ветвление

Формат полного условного оператора:

Представление в виде блок–схемы:

да

нет

условие

оператор

Формат оператора:

IF условие Then оператор ;

{ выполняется только истинность условия }

– больше; – неравно (возможен вариант = – меньше; – больше или равно; – меньше или равно. Помимо простых условий можно в программе использовать и составные ( сложные ) условия. Д ля их записи используются связки: AND – и; OR – или; NOT – нет. Пример: условие –6 – 6 и x ≤ 2; на языке Pascal : IF ( –6 ) and ( x ) Then … в математике : x или x 2; на языке Pascal : IF ( x ) or ( x 2 ) Then … " width="640"

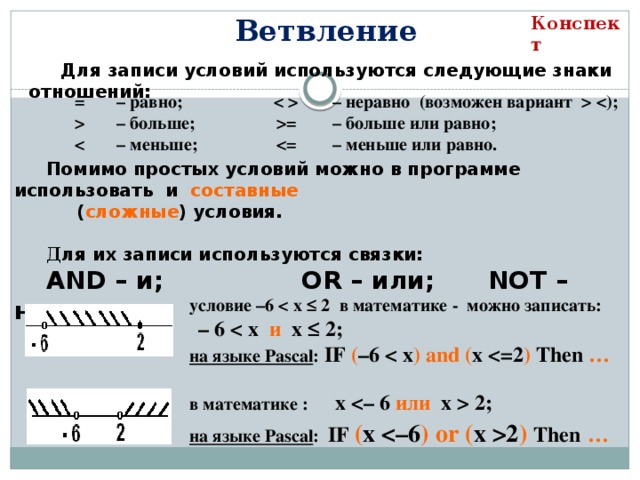

Ветвление

Конспект

Для записи условий используются следующие знаки отношений:

=

– равно;

– больше;

– неравно (возможен вариант

=

– меньше;

– больше или равно;

– меньше или равно.

Помимо простых условий можно в программе использовать и составные

( сложные ) условия.

Д ля их записи используются связки:

AND – и; OR – или; NOT – нет.

Пример:

условие –6

– 6 и x ≤ 2;

на языке Pascal : IF ( –6 ) and ( x ) Then …

в математике : x или x 2;

на языке Pascal : IF ( x ) or ( x 2 ) Then …

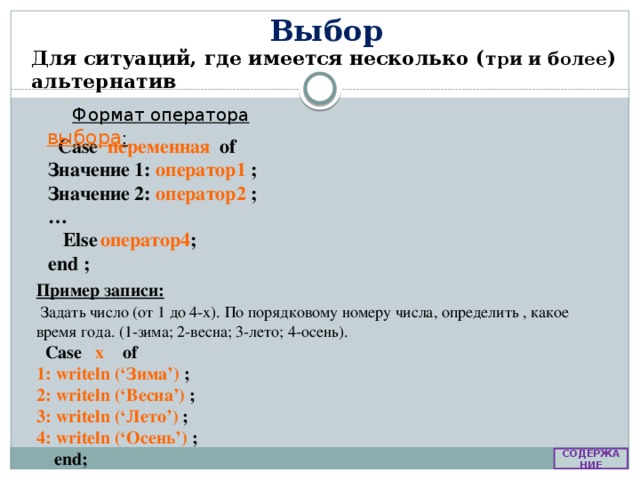

Выбор

Для ситуаций, где имеется несколько ( три и более ) альтернатив

Формат оператора выбора :

Case переменная of

Значение 1: оператор1 ;

Значение 2: оператор2 ;

…

Else оператор4 ;

end ;

Пример записи:

Задать число (от 1 до 4-х). По порядковому номеру числа, определить , какое время года. (1-зима; 2-весна; 3-лето; 4-осень).

Case x of

1: writeln (‘Зима’) ;

2: writeln (‘Весна’) ;

3: writeln (‘Лето’) ;

4: writeln (‘Осень’) ;

end;

СОДЕРЖАНИЕ

Язык программирования Паскаль (Pascal)

Опорный конспект

«Циклы с условием»

Конспект

Цикл с предусловием

while условие do begin

{тело цикла}

end;

• можно использовать сложные условия: если в теле цикла только один оператор, слова begin и end можно не писать:
• можно использовать сложные условия:
• если в теле цикла только один оператор, слова begin и end можно не писать:

while (a and (b do begin

{тело цикла}

end;

while a do a:= a + 1 ;

Конспект

Цикл с предусловием

Блок-схема

начало

Ввод неизменяющихся переменных

(при наличии в исходных данных)

параметр = нач_знач

Сравнение параметра с конечным

значением

нет

условие

вычисления

да

Тело цикла

вывод

изменение параметра

конец

b do a:= a – b; a:= 4; b:= 6; while a " width="640"

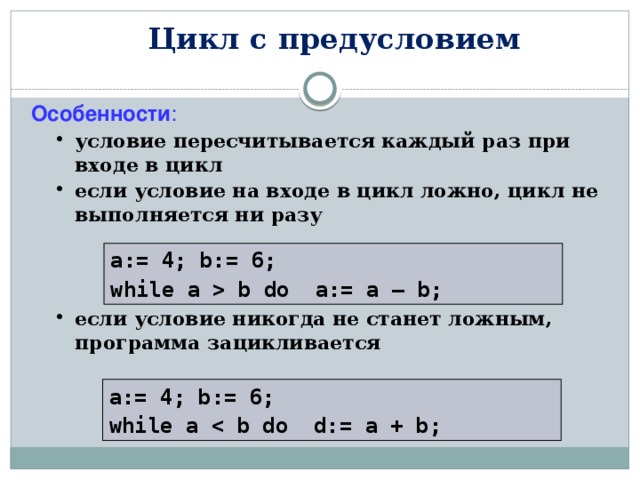

Цикл с предусловием

Особенности :

• условие пересчитывается каждый раз при входе в цикл если условие на входе в цикл ложно, цикл не выполняется ни разу если условие никогда не станет ложным, программа зацикливается
• условие пересчитывается каждый раз при входе в цикл
• если условие на входе в цикл ложно, цикл не выполняется ни разу
• если условие никогда не станет ложным, программа зацикливается

a:= 4; b:= 6;

while a b do a:= a – b;

a:= 4; b:= 6;

while a

b do a:= a + 1; 0 раз a = 4 a:= 4; b:= 6; while a 1 раз b = -2 a:= 4; b:= 6; while a зацикливание " width="640"

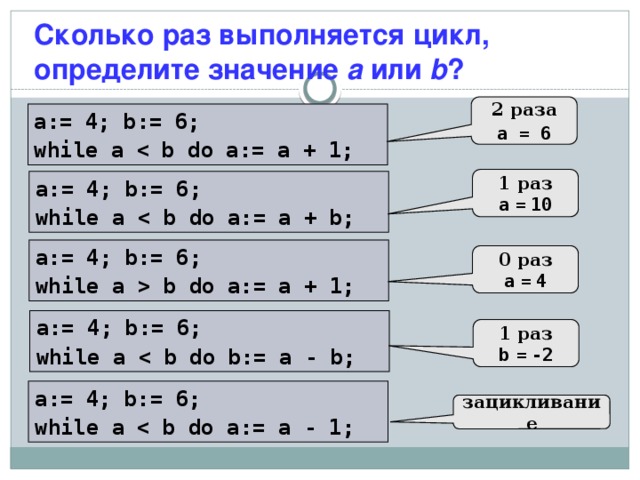

Сколько раз выполняется цикл, определите значение а или b ?

2 раза

a = 6

a:= 4; b:= 6;

while a

1 раз

a = 10

a:= 4; b:= 6;

while a

a:= 4; b:= 6;

while a b do a:= a + 1;

0 раз

a = 4

a:= 4; b:= 6;

while a

1 раз

b = -2

a:= 4; b:= 6;

while a

зацикливание

= b do begin {тело цикла} i:= i - 1; end; for i:=a downto b do begin {тело цикла} end; Замена цикла for на while возможна всегда . Замена while на for возможна только тогда, когда можно заранее рассчитать число шагов цикла . " width="640"

Замена for на while

i:= 1;

while i

{тело цикла}

i:= i + 1;

end;

for i:=1 to 10 do

begin

{тело цикла}

end;

i:= a;

while i = b do begin

{тело цикла}

i:= i - 1;

end;

for i:=a downto b do

begin

{тело цикла}

end;

Замена цикла for на while возможна всегда .

Замена while на for возможна только тогда, когда можно заранее рассчитать число шагов цикла .

0; условие ВЫХОДА " width="640"

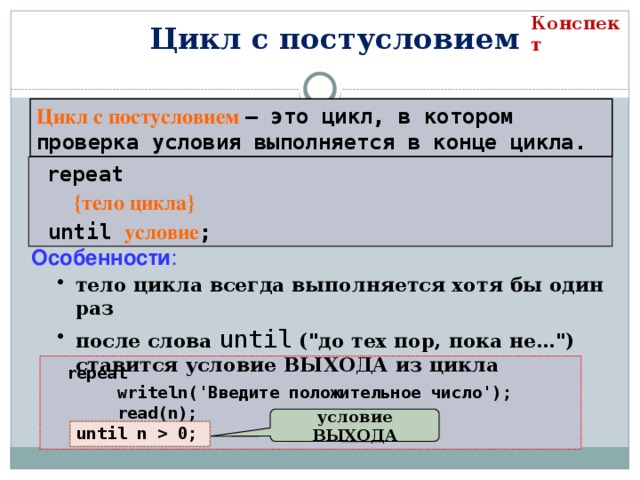

Конспект

Цикл с постусловием

Цикл с постусловием – это цикл, в котором проверка условия выполняется в конце цикла.

repeat

{тело цикла}

until условие ;

Особенности :

• тело цикла всегда выполняется хотя бы один раз после слова until ("до тех пор, пока не…") ставится условие ВЫХОДА из цикла
• тело цикла всегда выполняется хотя бы один раз
• после слова until ("до тех пор, пока не…") ставится условие ВЫХОДА из цикла

repeat

writeln('Введите положительное число');

read(n);

until n 0;

условие ВЫХОДА

Конспект

Цикл с постусловием

Блок-схема

начало

Ввод неизменяющихся переменных

(при наличии в исходных данных)

параметр = нач_знач

вычисления

Тело цикла

вывод

Сравнение параметра с конечным значением

нет

изменение параметра

условие

да

конец

b; 1 раз a = 10 a:= 4; b:= 6; repeat a:= a + b; until a b; a:= 4; b:= 6; repeat a:= a + b; until a зацикливание a:= 4; b:= 6; repeat b:= a - b; until a 2 раза b = 6 a:= 4; b:= 6; repeat a:= a + 2; until a зацикливание СОДЕРЖАНИЕ " width="640"

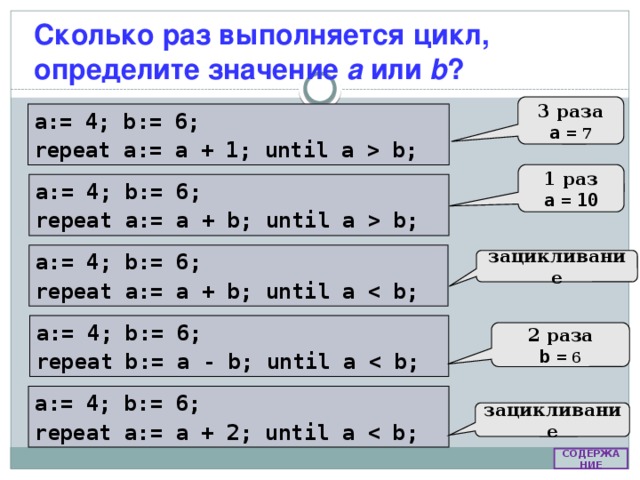

Сколько раз выполняется цикл, определите значение а или b ?

3 раза

a = 7

a:= 4; b:= 6;

repeat a:= a + 1; until a b;

1 раз

a = 10

a:= 4; b:= 6;

repeat a:= a + b; until a b;

a:= 4; b:= 6;

repeat a:= a + b; until a

зацикливание

a:= 4; b:= 6;

repeat b:= a - b; until a

2 раза

b = 6

a:= 4; b:= 6;

repeat a:= a + 2; until a

зацикливание

СОДЕРЖАНИЕ

Язык программирования Паскаль (Pascal)

Пример учебной программы

«Циклы с пред- и постусловием»

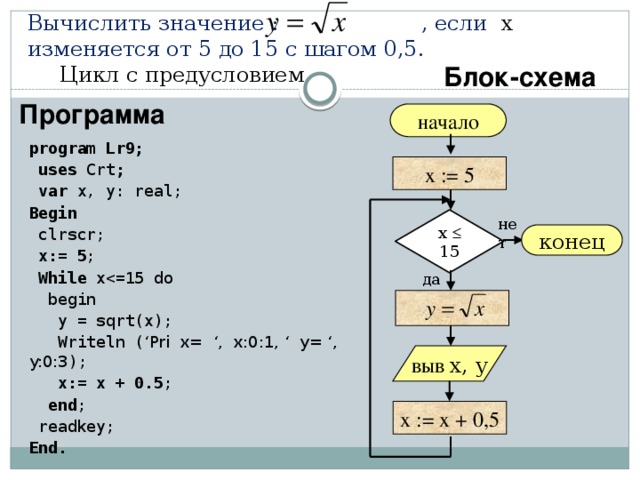

Вычислить значение : , если х изменяется от 5 до 15 с шагом 0,5. Цикл с предусловием

Блок-схема

Программа

начало

program Lr9;

uses Crt ;

var x, y: real;

Begin

clrscr;

x:= 5 ;

While x

begin

y = sqrt(x);

Writeln ( ‘Pri x= ‘, x:0:1, ‘ y= ‘, y:0:3 );

x:= x + 0.5 ;

end ;

readkey;

End.

x := 5

нет

x  15

конец

да

выв x, y

x := x + 0,5

15; readkey; End. x := 5 выв x, y x := x + 0,5 нет x 15 да конец СОДЕРЖАНИЕ " width="640"

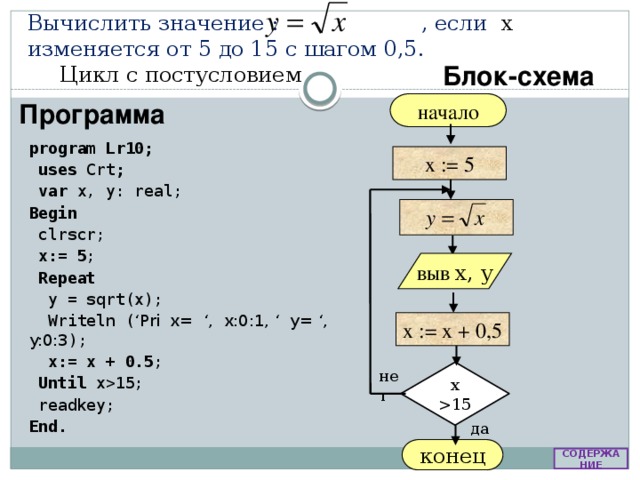

Вычислить значение : , если х изменяется от 5 до 15 с шагом 0,5. Цикл с постусловием

Блок-схема

начало

Программа

program Lr10;

uses Crt ;

var x, y: real;

Begin

clrscr;

x:= 5 ;

Repeat

y = sqrt(x);

Writeln ( ‘Pri x= ‘, x:0:1, ‘ y= ‘, y:0:3 );

x:= x + 0.5 ;

Until x15;

readkey;

End.

x := 5

выв x, y

x := x + 0,5

нет

x 15

да

конец

СОДЕРЖАНИЕ
