Плоское зеркало

Законы отражения света

Падающий луч, отраженный луч и перпендикуляр, проведенный в точку падения луча, лежат в одной плоскости.

Угол падения равен углу отражения.

Задачи  (устно)

1. Угол падения равен 300. Чему равен угол отражения?

2. Угол падения увеличили на 100. Как изменился угол между падающим и преломленным лучами?

Зеркальное отражение дают полированные поверхности. Отражение идет строго в определенном направлении.

Диффузное отражение дают матовые и шероховатые поверхности. Они отражают  падающие на них лучи  во всех  направлениях.

Плоское зеркало

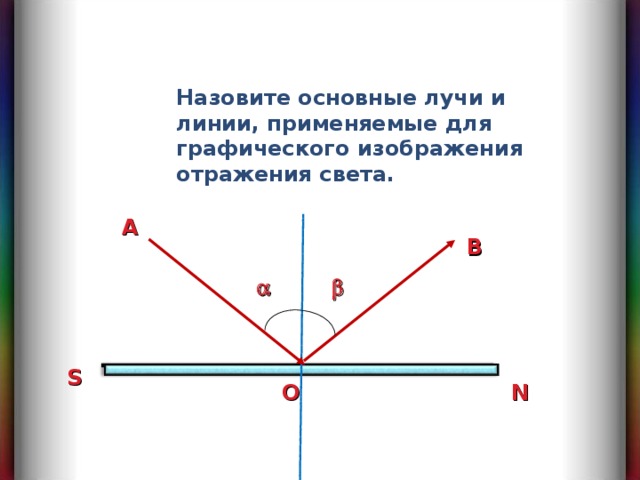

Назовите основные лучи и линии, применяемые для графического изображения отражения света.

A

B





S

N

O

Сформулируйте законы отражения света.

• Падающий луч, отраженный луч и перпендикуляр, проведенный в точку падения луча, лежат в одной плоскости .
• Угол падения равен углу отражения, т.е.  α =  β

В каком случае угол падения светового луча на зеркало меньше? Обоснуйте свой ответ.

A

Б

Ответ : в случае Б .

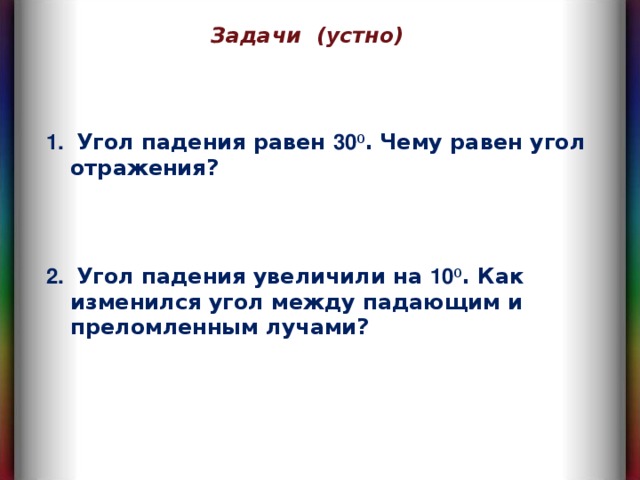

Задачи (устно)

• Угол падения равен 30 0 . Чему равен угол отражения?
• Угол падения увеличили на 10 0 . Как изменился угол между падающим и преломленным лучами?

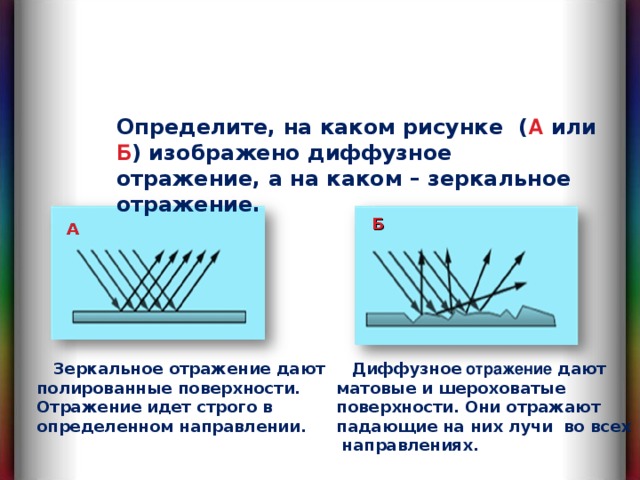

Определите, на каком рисунке ( А или Б ) изображено диффузное отражение, а на каком – зеркальное отражение.

Б

А

Диффузное отражение дают матовые и шероховатые поверхности. Они отражают падающие на них лучи во всех направлениях.

Зеркальное отражение дают полированные поверхности. Отражение идет строго в определенном направлении.

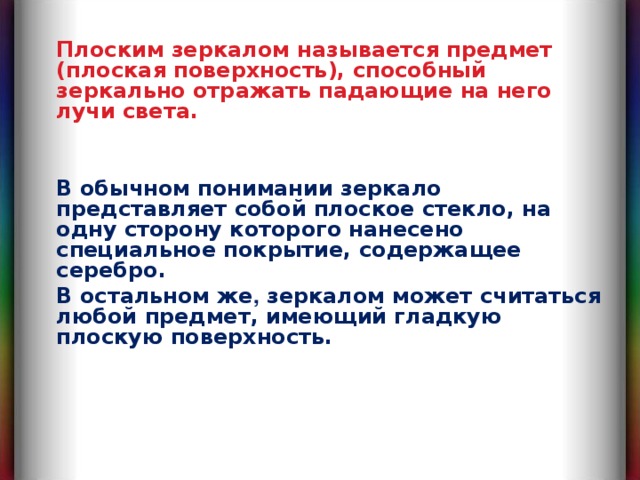

Плоским зеркалом называется предмет (плоская поверхность), способный зеркально отражать падающие на него лучи света.

В обычном понимании зеркало представляет собой плоское стекло, на одну сторону которого нанесено специальное покрытие, содержащее серебро.

В остальном же , зеркалом может считаться любой предмет, имеющий гладкую плоскую поверхность.

Построение изображения светящейся точки в плоском зеркале

S

S ’

Так как в изображении сходятся не сами лучи, а только их продолжения, в действительности изображения в этой точке нет : нам только кажется, что из этой точки исходят лучи. Подобное изображение принято называть мнимым.

глаз

Для построения изображения светящейся точки в плоском зеркале достаточно построить точку, симметричную ей.

Физкультминутка (гимнастика для глаз)

Изображение предмета в плоском зеркале

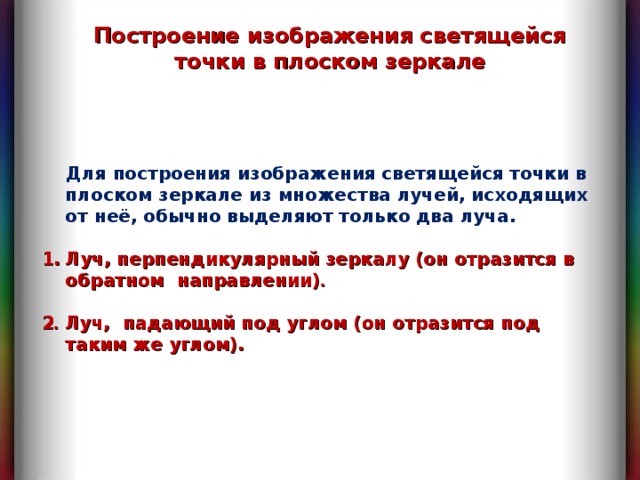

Построение изображения светящейся точки в плоском зеркале

Для построения изображения светящейся точки в плоском зеркале из множества лучей, исходящих от неё, обычно выделяют только два луча.

• Луч, перпендикулярный зеркалу (он отразится в обратном направлении) .

2 . Луч, падающий под углом (он отразится под таким же углом).

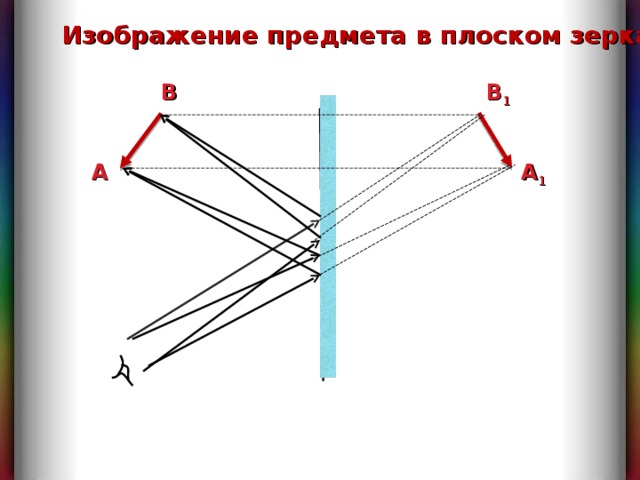

Изображение предмета в плоском зеркале

B 1

B

A

A 1

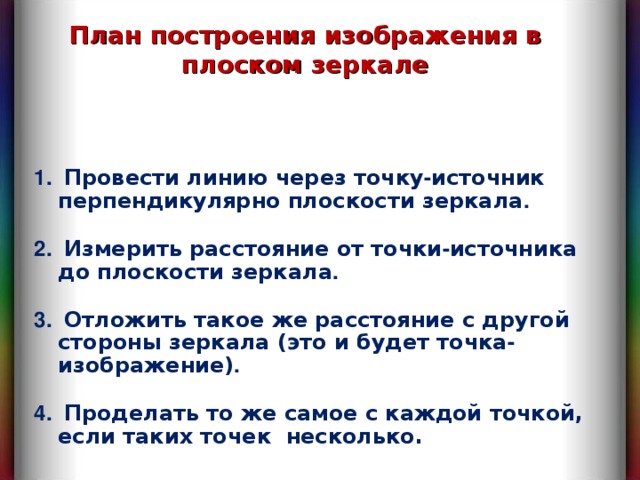

План построения изображения в плоском зеркале

• Провести линию через точку - источник перпендикулярно плоскости зеркала .

• Измерить расстояние от точки - источника до плоскости зеркала .

• Отложить такое же расстояние с другой стороны зеркала (это и будет точка - изображение) .

• Проделать то же самое с каждой точкой, если таких точек несколько.

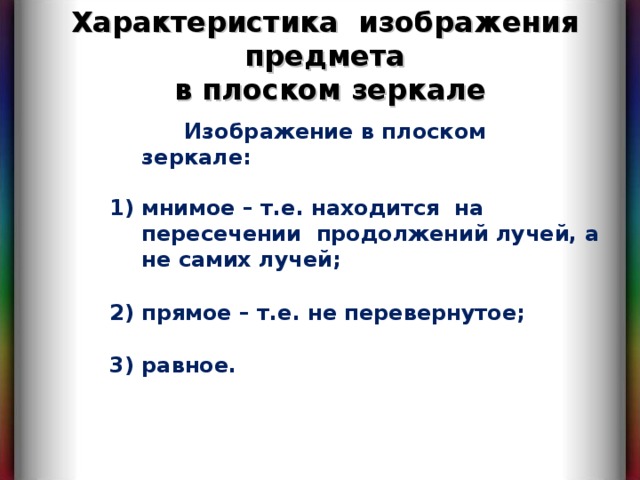

Характеристика изображения предмета

в плоском зеркале

Изображение в плоском зеркале:

• мнимое – т.е. находится на пересечении продолжений лучей, а не самих лучей;

• прямое – т.е. не перевернутое;

• равное.

История зеркала

Понятно, что самым первым зеркалом была обыкновенная... лужа. Но вот беда - с собой ее не унесешь и дома на стенку не повесишь.

Появились отполированные куски обсидиана, которые в древние времена были в ходу в Китае и Центральной Америке, и отполированные бронзовые диски, нашедшие распространение в Средиземноморье.

Совершенно новый тип зеркал появился лишь в 1240 году, когда научились выдувать сосуды из стекла. Мастер выдувал большой шар, затем вливал в трубку расплавленное олово и разбивал шар на куски. И пожалуйста: можно смотреться, сколько угодно – только отражение было немного искаженным.

Современную историю зеркал отсчитывают с XIII века, когда в Голландии освоили их кустарную технологию. За ней последовали Фландрия и немецкий город мастеров Нюрнберг, где в 1373 году возник первый зеркальный цех.

Это интересно!

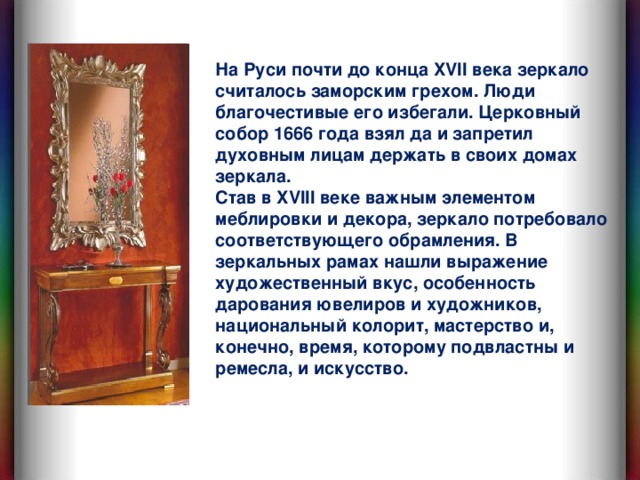

На Руси почти до конца XVII века зеркало считалось заморским грехом. Люди благочестивые его избегали. Церковный собор 1666 года взял да и запретил духовным лицам держать в своих домах зеркала.

Став в XVII I веке важным элементом меблировки и декора, зеркало потребовало соответствующего обрамления. В зеркальных рамах нашли выражение художественный вкус, особенность дарования ювелиров и художников, национальный колорит, мастерство и, конечно, время, которому подвластны и ремесла, и искусство.

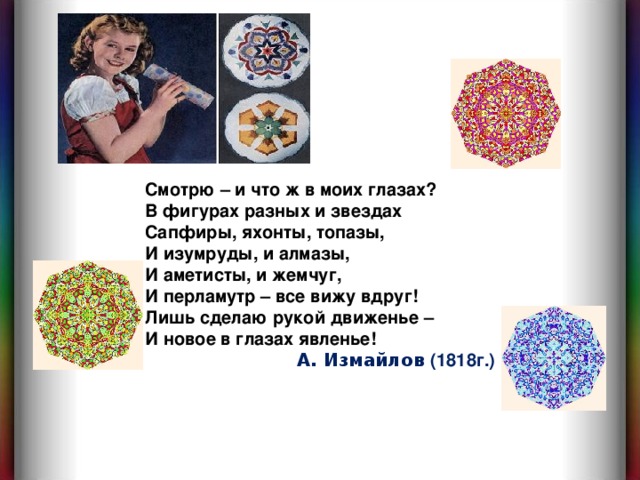

Смотрю – и что ж в моих глазах?

В фигурах разных и звездах

Сапфиры, яхонты, топазы,

И изумруды, и алмазы,

И аметисты, и жемчуг,

И перламутр – все вижу вдруг!

Лишь сделаю рукой движенье –

И новое в глазах явленье!

А. Измайлов (1818г.)

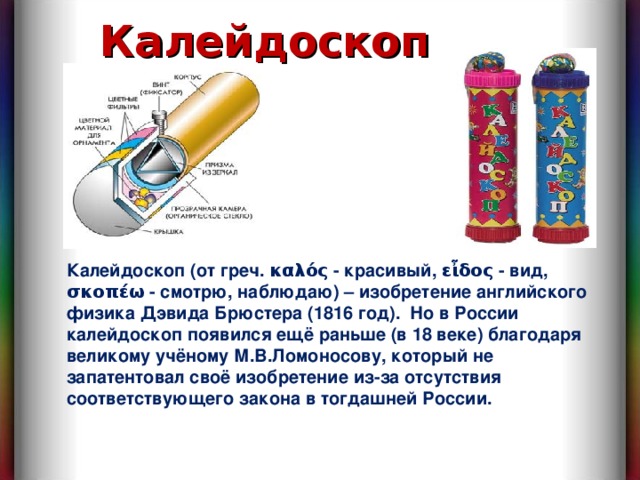

Калейдоскоп

Калейдоскоп (от греч. καλός - красивый, εἶδος - вид, σκοπέω - смотрю, наблюдаю) – изобретение английского физика Дэвида Брюстера (1816 год). Но в России калейдоскоп появился ещё раньше (в 18 веке) благодаря великому учёному М.В.Ломоносову, который не запатентовал своё изобретение из-за отсутствия соответствующего закона в тогдашней России.

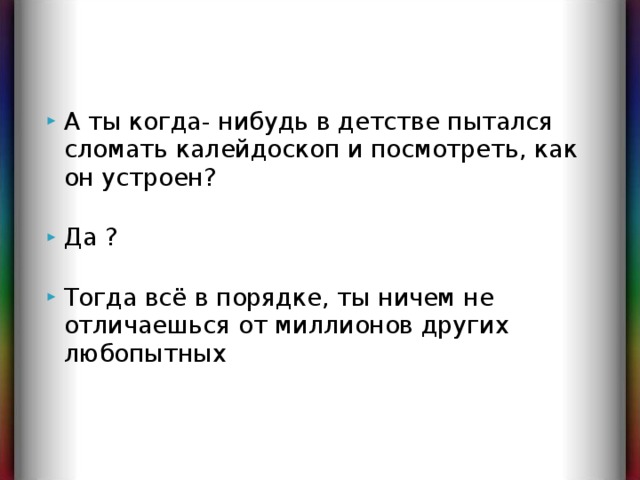

• А ты когда- нибудь в детстве пытался сломать калейдоскоп и посмотреть, как он устроен?
• Да ?
• Тогда всё в порядке, ты ничем не отличаешься от миллионов других любопытных

Закрепление изученного материала

• Какие лучи используют для построения изображений в плоском зеркале?
• Какой прием используют для построения изображения предмета в плоском зеркале?
• Дайте характеристику изображения предмета в плоском зеркале.
• Человек стоит на расстоянии 2 м от вертикально стоящего зеркала. Чему равно расстояние между человеком и его изображением?
• Луч падает на зеркало под углом 20 0 к его поверхности. Чему равен угол отражения?

Что знал?

Что узнал?

С чем

не согласен?

Что непонятно?
