2. Элементы электронных схем

Современные электронные схемы содержат в качестве нелинейных элементов большое количество функциональных компонентов, основанных на использовании свойств полупроводниковых материалов.

Полупроводниковые материалы (германий, кремний) по своему удельному электрическому сопротивлению ρ занимают место между проводниками и диэлектриками (ρ=10^-3…10⁸ Ом-см). Разная величина проводимости у металлов, полупроводников и диэлектриков обусловлена разной величиной энергии, которую надо затратить на то, чтобы освободить валентный электрон от связей с атомами, расположенными в узлах кристаллической решетки. Причем проводимость полупроводников в значительной степени зависит от наличия примесей и температуры.

В полупроводниках присутствуют подвижные носители зарядов двух типов: отрицательные электроны и положительные дырки.

Чистые (собственные) полупроводники в полупроводниковых приборах практически не применяются, так как обладают малой проводимостью и не обеспечивают односторонней проводимости. Подвижные носители заряда в собственных полупроводниках возникают обычно в результате термогенерации. Техническое применение получили так называемые примесные полупроводники, в которых в зависимости от рода введенной примеси преобладает либо электронная, либо дырочная проводимость. В зависимости от типа проводимости (основных носителей заряда) полупроводники подразделяются на полупроводники р-типа (дырочного типа) и n-типа (электронного типа). Концентрация основных носителей определяется концентрацией примеси и практически не зависит от температуры, так как уже при комнатной температуры все атомы примеси ионизированы, а число основных носителей, возникающих за счет генерации пар электрон-дырка, пренебрежительно мало по сравнению с общим числом основных носителей. В то же время концентрация неосновных носителей мала и сильно зависит от температуры, увеличиваясь в 2-3 раза при увеличении температуры на каждые 10°С.

Рассматриваемые электронные приборы представлены на рис. 2.1.

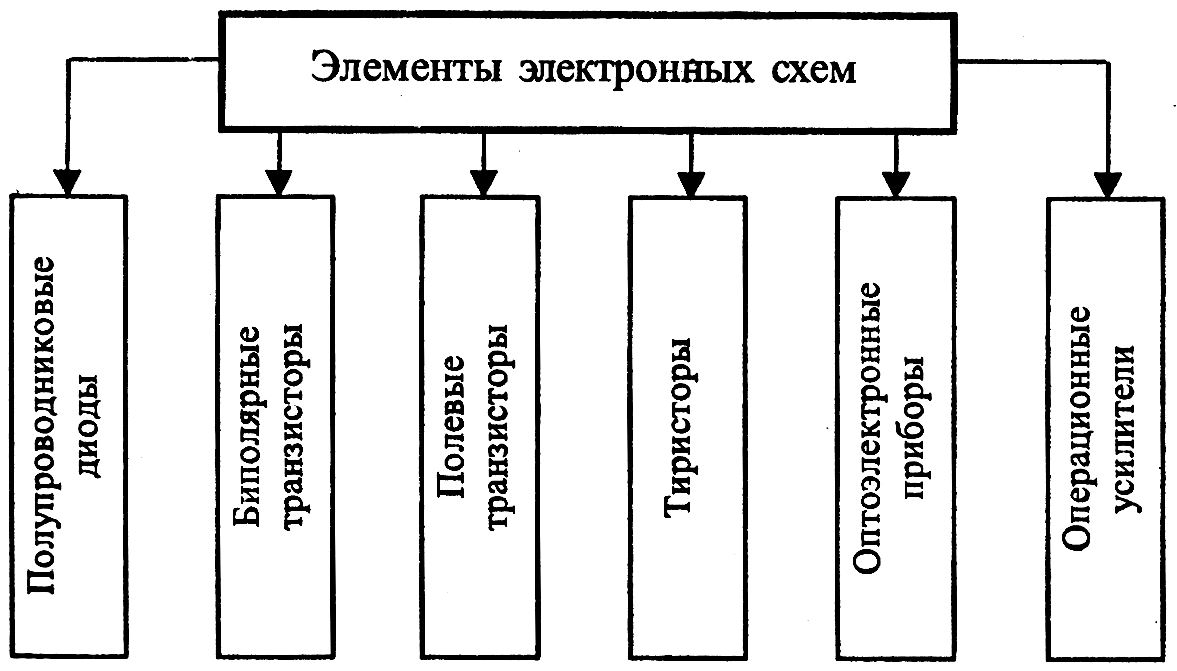

Рис. 2.1. Классификация электронных полупроводниковых приборов

Полупроводниковым диодом называется электропреобразовательный полупроводниковый прибор с одним выпрямляющим электрическим переходом, имеющим два вывода.

Структура полупроводникового диода с электронно-дырочным переходом и его условное графическое обозначение приведены на рис. 2.2.

Рис. 2.2. Схема структуры полупроводникового диода (а)

и его графическое обозначение (б)

Буквами p и n обозначены слои полупроводника с проводимостями соответственноp-типа и n-типа. В контактирующих слоях полупроводника (область p-n-перехода на рис. 2.2) имеет место диффузия дырок из слоя p в слой n, причиной которой является то, что их концентрация в слое p значительно больше их концентрации в слое n. В итоге в приграничных областях слоя p и слоя n возникает так называемый обедненный слой, в котором мала концентрация подвижных носителей заряда (электронов и дырок). Обедненный слой имеет большое удельное сопротивление. Ионы примесей обедненного слоя не компенсированы дырками или электронами. В совокупности ионы образуют некомпенсированные объемные заряды, создающие электрическое поле с напряженностью Е. Это поле препятствует переходу дырок из слоя p в слой n и переходу электронов из слоя n в слой p. Оно создает так называемый дрейфовый поток подвижных носителей заряда, перемещающий дырки из слоя n в слой p и электроны из слоя p в слой n. Таким образом, в зависимости от полярности проходящего через диод тока, проводимость диода существенно изменяется, приводя к изменению величину проходящего тока.

Основные характеристики полупроводникового диода представляются его вольт-амперной характеристикой (ВАХ). Вольт-амперная характеристика – это зависимость тока i, протекающего через диод, от напряжения u, приложенного к диоду.

Диоды обычно характеризуются следующими параметрами (рис. 2.3):

1. обратный ток при некоторой величине обратного напряжения I_обр, мкА;

2. падение напряжения на диоде при некотором значении прямого тока через диод U_пр, в;

3. емкость диода при подаче на него обратного напряжения некоторой величины С, пФ;

4. диапазон частот, в котором возможна работа без снижения выпрямленного тока f_гр, кГц;

5. рабочий диапазон температур.

6. Стабилитрон. Это полупроводниковый диод, сконструированный для работы в режиме электрического пробоя. Условное графическое обозначение стабилитрона представлено на рис. 2.5,а.

Рис. 2.5. Графическое изображение полупроводниковых диодов:

а) стабилитрон; б) диод Шоттки; в) варикап; г) туннельный диод;

1. д) обращенный диод

Основными является следующие параметры стабилитрона:

1. U_ст – напряжение стабилизации (при заданном токе в режиме пробоя);

2. I_ст.мин – минимально допустимый ток стабилизации;

3. I_{ст.макс} – максимально допустимый ток стабилизации;

4. r_ст – дифференциальное сопротивление стабилитрона (на участке пробоя), ;

5. (ТКН) – температурный коэффициент напряжения стабилизации.

Величины U_ст , I_ст.мин и I_{ст.макс} принято указывать как положительные.

Рис. 2.7. Схема параметрического стабилизатора напряжения

Стабистор. Это полупроводниковый диод, напряжение на котором при прямом включении (около 0,7 В) мало зависит от тока (прямая ветвь на соответствующем участке почти вертикальная). Стабистор предназначен для стабилизации малых напряжений.

Диод Шоттки. В диоде Шоттки используется не p-n-переход, а выпрямляющий контакт металл-полупроводник. Условное графическое обозначение диода Шоттки представлено на рис. 2.5, б.

Варикап. Это полупроводниковый диод, предназначенный для работы в качестве конденсатора, емкость которого управляется напряжением. Условное графическое обозначение варикапа представлено на рис. 2,5, в.

Туннельный диод. Это полупроводниковый диод, в котором используется явление туннельного пробоя при включении в прямом направлении. Характерной особенностью туннельного диода является наличие на прямой ветви вольт-амперной характеристики участка с отрицательным дифференциальным сопротивлением. Условное графическое обозначение диода представлено на рис. 2.5,г.

Обращенный диод. Это полупроводниковый диод, физические явления в котором подобны физическим явлениям в туннельном диоде, поэтому зачастую обращенный диод рассматривают как вариант туннельного диода. При этом участок с отрицательным дифференциальным сопротивлением на вольт-амперной характеристике обращенного диода отсутствует или очень слабо выражен.

Обратная ветвь вольт-амперной характеристики обращенного диода (отличающаяся очень малым падением напряжения) используется в качестве прямой ветви «обычного диода», а прямая ветвь – в качестве обратной ветви. Отсюда и название – обращенный диод.

Условное графическое обозначение обращенного диода представлено на рис. 2.5,д.

Биполярный транзистор – это полупроводниковый прибор с двумя p-n–переходами, имеющий три вывода. Действие биполярного транзистора основано на использовании носителей заряда обоих знаков (дырок и электронов), а управление протекающим через него током осуществляется с помощью управляющего тока.

Биполярный транзистор является наиболее распространенным активным полупроводниковым прибором.

Устройство транзистора. Биполярный транзистор в своей основе содержит три слоя полупроводника (p-n-p или n-p-n) и соответственно два p-n –перехода. Каждый слой полупроводника через невыпрямляющий контакт металл-полупроводник подсоединен к внешнему выводу.

Средний слой и соответствующий вывод называют базой, один из крайних слоев и соответствующий вывод называют эмиттером, а другой крайний слой и соответствующий вывод – коллектором.

На рис. 3.1,а показано схематическое, упрощенное изображение структуры транзистора типа n-p-n и два допустимых варианта условного графического обозначения (рис. 3.1,б).

Транзистор p-n-p устроен аналогично, упрощенное изображение его структуры дано на рис. 3.2, а. Более простой вариант условного графического обозначения – на рис. 3.2,б.

Транзистор называют биполярным, так как в процессе протекания электрического тока участвуют носители электричества двух знаков – электроны и дырки. Но в различных типах транзисторов роль электронов и дырок различна. Транзисторы типа n-p-n более распространены в сравнении с транзисторами типа p-n-p, так как обычно имеют лучшие параметры. Это можно объяснить тем, что основную роль в электрических процессах в транзисторах типа n-p-n играют электроны, а транзисторах типа p-n-p – дырки. Электроны же обладают подвижностью в два-три раза большей, чем дырки.

Рис. 3.1. Структура транзистора типа n-p-n (а)

и его графическое обозначение (б)

Рис. 3.2.Структура транзистора типа p-n-p (а)

и его графическое обозначение (б)

Важно отметить, что реально площадь коллекторного перехода значительно больше площади эмиттерного перехода, так как такая несимметрия значительно улучшает свойства транзистора.

Количественные особенности структуры транзистора. В основе работы биполярного транзистора типа n-p-n лежат те же физические процессы, которые рассмотрены при изучении полупроводникового диода. Особенности транзистора определяются особенностями его конструкции.

Основными элементами транзистора являются два соединенных p-n перехода. Это позволяет дать формальное представление структуры транзистора, показанное на рис. 3.3. Для понимания принципа работы транзистора исключительно важно учитывать, что p-n–переходы транзистора сильно взаимодействуют. Это означает, что ток одного перехода сильно влияет на ток другого, и наоборот. Именно это взаимодействие радикально отличает транзистор от схемы с двумя диодами (рис. 3.4).

Рис. 3.3. Структура транзистора Рис. 3.4. Схема с двумя диодами

В схеме с диодами ток каждого диода зависит от напряжения на нем самом и никак не зависит от тока другого диода.

Указанное взаимодействие имеет исключительно простую главную причину: очень малое расстояние между переходами транзистора (от 20 – 30 мкм до 1 мкм и менее). Это расстояние называют толщиной базы. Именно эта количественная особенность структуры создает качественное своеобразие транзистора.

Три схемы включения биполярного транзистора с ненулевым сопротивлением нагрузки. Транзисторы часто применяют для усиления переменных сигналов (которые при расчетах обычно считают синусоидальными), при этом в выходной цепи транзистора применяется нагрузка с ненулевым сопротивлением.

Во входной цепи, кроме источника постоянного напряжения, необходимого для обеспечения активного режима работы, также используют источник входного переменного напряжения. Представим три характерные схемы включения транзистора.

Схема с общей базой (ОБ) (рис. 3.5). Если сопротивление нагрузки достаточно велико, то амплитуда переменной составляющей напряжения u_вых значительно больше амплитуды напряжения u_вх. Учитывая, что  , можно утверждать, что схема не обеспечивает усиления тока, но усиливает напряжение. Входной ток такой схемы достаточно большой, а соответствующее входное сопротивление мало.

Рис. 3.5. Схема включения транзистора с общей базой (ОБ)

Рис. 3.6. Схема включения транзистора с общим эмиттером (ОЭ)

Схема с общим эмиттером (ОЭ) (рис. 3.6). Так как  , а при достаточно большом сопротивленииR_н амплитуда переменной составляющей напряжения u_выхзначительно больше амплитуды напряжения u_вх, следовательно, схема обеспечивает усиление и тока, и напряжения.

Входной ток схемы достаточно мал, поэтому входное сопротивление больше, чем у схемы с общей базой.

Схема с общим коллектором (ОК) (рис. 3.7). При определении переменных составляющих токов и напряжений источники постоянного напряжения u₁ и u₂заменяют закоротками (закорачивают).

Рис. 3.7. Схема включения транзистора с общим коллектором (ОК)

После этого к коллектору оказываются подключенными и источник входного напряжения u_вх, и сопротивление нагрузки. Отсюда и название – схема с общим коллектором.

Напряжение u_бэ и особенно его переменная составляющая достаточно малы, поэтому амплитуда переменной составляющей напряжения u_вх примерно равна амплитуде переменной составляющей напряжения u_вых. Поэтому схемы с общим коллектором называют эмиттерным повторителем.

Учитывая, что  , можно отметить, что схема усиливает ток, но не усиливает напряжение.

Схема отличается повышенным входным сопротивлением, так как при увеличении входного напряжения увеличению входного тока препятствует увеличение как напряжения u_бэ, так и напряжения u_вых.

На практике наиболее часто используется схема с общим эмиттером.

h – параметры транзистора

При определении переменных составляющих токов и напряжений (т. е. при анализе на переменном токе) и при условии, что транзистор работает в активном режиме, его часто представляют в виде линейного четырехполюсника (рис. 3.8). В четырехполюснике условно изображен транзистор с общим эмиттером.

Рис. 3.8. Транзистор в виде четырехполюсника

Полевой транзистор является очень широко используемым активным (т. е. способным усиливать сигналы) полупроводниковым прибором. Впервые он был предложен в 1930 году.

Полевыми транзисторами называют активные полупроводниковые приборы, в которых выходным током управляют с помощью электрического поля (в биполярных транзисторах выходной ток управляется входным током).

Полевые транзисторы называют также униполярными, так как в процессе протекания электрического тока участвуют только основные носители.

Различают два вида полевых транзисторов: с управляющим переходом и с изолированным затвором.

Устройство полевого транзистора. Схематическое изображение структуры полевого транзистора с управляющим переходом и каналом p-типа приведено на рис 4.1,а условное графическое обозначение этого транзистора – на рис. 4.2,а. Стрелка указывает направление от слоя p к слою n (как и стрелка в изображении эмиттера биполярного транзистора). В интегральных микросхемах линейные размеры транзисторов могут быть меньше 1 мкм.

Рис. 4.1. Структура полевого транзистора

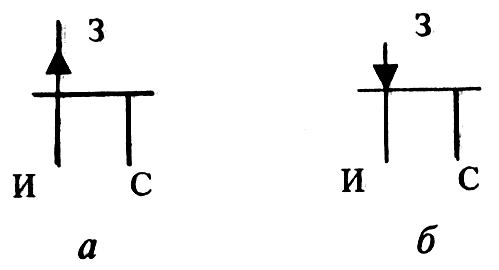

Рис. 4.2. Графическое изображение полевого транзистора:

а) с управляющим переходом и каналомp-типа;

б) с управляющимp-n–переходом и каналомn-типа

Удельное сопротивление слоя n (затвора) намного меньше удельного сопротивления слоя p (канала), поэтому область p-n–перехода, обедненная подвижными носителями заряда и имеющая очень большое удельное сопротивление, расположена главным образом в слое p.

Если типы проводимости слоев полупроводника в рассмотренном транзисторе изменить на противоположные, то получим полевой транзистор с управляющим p-n–переходом и каналом n–типа. Его условное графическое обозначение представлено на рис. 4.2,б.

Схемы включения транзистора. Для полевого транзистора, как и для биполярного, выделяют три схемы включения. Для полевого транзистора это схемы с общим затвором (ОЗ), общим истоком (ОИ) и общим стоком (ОС). Наиболее часто используют схемы с общим истоком (рис. 4.3).

Рис. 4.3. Схема включения полевого транзистора с общим истоком (ОИ)

Тиристорами называют полупроводниковые приборы с двумя устойчивыми режимами работы (включен, выключен), имеющие три или более p-n–переходов.

Тиристор по принципу действия – прибор ключевого типа. Во включенном состоянии он подобен замкнутому ключу, а в выключенном – разомкнутому ключу. Те тиристоры, которые не имеют специальных электродов для подачи сигналов с целью изменения состояния, а имеют только два силовых электрода (анод и катод), называют неуправляемыми, или диодными, тиристорами (динисторами). Приборы с управляющими электродами называют управляемыми тиристорами, или просто тиристорами.

Тиристоры являются основными элементами в силовых устройствах электроники, которые называют также устройствами преобразовательной техники (управляемые выпрямители, инверторы и т. п.).

Существует большое количество различных тиристоров. Наиболее часто используют незапираемые тиристоры с тремя выводами, управляемые по катоду. Такие тиристоры содержат два силовых и один управляющий электрод и проводят ток только в одном направлении.

Упрощенное изображение структуры тиристора представлено на рис. 5.1, а его условное графическое обозначение – на рис. 5.2.

Обратимся к простейшей схеме с тиристором (рис. 5.3), где использованы следующие обозначения:

• i_a – ток анода (силовой ток в цепи анод-катод тиристора);

• u_ak – напряжение между анодом и катодом;

• i_y – ток управляющего электрода (в реальных схемах используют импульсы тока);

• u_yk – напряжение между управляющим электродом и катодом;

• u_пит – напряжение питания.

Рис. 5.1. Структурная схема тиристора

Рис. 5.2. Графическое изображение тиристора

Рис. 5.3. Схема управления с применением тиристора

Предположим, что напряжение питания меньше так называемого напряжения переключения U_пер (u_питU_пер) и что после подключения источника питания импульс управления на тиристор не подавался. Тогда тиристор будет находиться в закрытом (выключенном) состоянии. При этом ток тиристора будет малым (i_a=0) и будут выполняться соотношения  , (нагрузка отключена от источника питания).

Если предположить, что выполняется соотношение u_питU_пер или что после подключения источника питания (даже при выполнении условия u_питU_пер) был подан импульс управления достаточной величины, то тиристор будет находиться в открытом (включенном) состоянии. При этом для всех трёх переходов будут выполняться соотношения  , , (т. е. нагрузка оказалась подключенной к источнику питания).

Существуют тиристоры, для которых напряжение U_пер больше 1 кВ, а максимально допустимый ток i_a больше, чем 1 кА.

Характерной особенностью рассматриваемого незапираемого тиристора, который очень широко используется на практике, является то, что его нельзя выключить с помощью тока управления.

Для выключения тиристора на практике не него подают обратное напряжение u_акt_выкл. Оно обычно составляет единицы или десятки микросекунд. За это время избыточные заряды в слоях n₁ и p₂ исчезают. Для выключения тиристора напряжение источника питания u_пит в приведенной выше схеме (см. рис. 5.3) должно изменить полярность.

После указанной выдержки времени на тиристор вновь можно подавать прямое напряжение (u_ак0), и он будет выключенным до подачи импульса управления.

Существуют и широко используются так называемые симметричные тиристоры (симисторы, триаки). Каждый симистор подобен паре рассмотренных тиристоров, включенных встречно-параллельно (рис. 5.4). Условное графическое обозначение симистора показано на рис. 5.5.

Рис. 5.4 Рис. 5.5

Оптоэлектронными называют приборы, которые чувствительны к электромагнитному излучению в видимой, инфракрасной и ультрафиолетовой областях, а также приборы, производящие или использующие такое излучение.

Излучение в видимой, инфракрасной и ультрафиолетовой областях относят к оптическому диапазону спектра. Обычно к указанному диапазону относят электромагнитные волны с длиной от 1 нм до 1 мм, что соответствует частотам примерно от 0,5·10¹² Гц до 5·10¹⁷ Гц. Иногда говорят о более узком диапазоне частот – от 10 нм до 0,1 мм (~5·10¹²…5·10¹⁶ Гц). Видимому диапазону соответствуют длины волн от 0,38 мкм до 0,78 мкм (частота около 10¹⁵ Гц).

На практике широко используются источники излучения (излучатели), приемники излучения (фотоприемники) и оптроны (оптопары).

Оптроном называют прибор, в котором имеется и источник, и приемник излучения, конструктивно объединенные и помещенные в один корпус.

Из источников излучения нашли широкое применение светодиоды и лазеры, а из приемников – фоторезисторы, фотодиоды, фототранзисторы и фототиристоры.

Широко используются оптроны, в которых применяются пары светодиод-фотодиод, светодиод-фототранзистор, светодиод-фототиристор.

Основные достоинства оптоэлектронных приборов:

• высокая информационная емкость оптических каналов передачи информации, что является следствием больших значений используемых частот;

• полная гальваническая развязка источника и приемника излучения;

• отсутствие влияния приемника излучения на источник (однонаправленность потока информации);

• невосприимчивость оптических сигналов к электромагнитным полям (высокая помехозащищенность).

Излучающий диод, работающий в видимом диапазоне волн, часто называют светоизлучающим, или светодиодом.

Рассмотрим устройство, характеристики, параметры и систему обозначений излучающих диодов.

Устройство. Схематическое изображение структуры излучающего диода представлено на рис. 6.1,а, а его условное графическое обозначение – на рис. 6.2,б.

Излучение возникает при протекании прямого тока диода в результате рекомбинации электронов и дырок в области p-n-перехода и в областях, примыкающих к указанной области. При рекомбинации излучаются фотоны.

Характеристики и параметры. Для излучающих диодов, работающих в видимом диапазоне (длина волн от 0,38 до 0,78 мкм, частота около 10¹⁵ Гц), широко используются следующие характеристики:

• зависимость яркости излучения L от тока диода i (яркостная характеристика);

зависимость силы света I_v от тока диода i.

Рис. 6.1. Структура светоизлучающего диода (а)

и его графическое изображение (б)

Яркостная характеристика для светоизлучающего диода типа АЛ102А представлена на рис. 6.2. Цвет свечения этого диода – красный.

Рис. 6.2. Яркостная характеристика светодиода

График зависимости силы света от тока для светоизлучающего диода типа АЛ316А представлен на рис. 6.3. Цвет свечения – красный.

Рис. 6.3. Зависимость силы света от тока светодиода

Для излучающих диодов, работающих не в видимом диапазоне, используют характеристики, отражающие зависимость мощности излучения Р от тока диода i. Зона возможных положений графика зависимости мощности излучения от тока для излучающего диода типа АЛ119А, работающего в инфракрасном диапазоне (длина волны 0,93…0,96 мкм), представлена на рис. 6.4.

Приведем для диода АЛ119А его некоторые параметры:

• время нарастания импульса излучения – не более 1000 нс;

• время спада импульса излучения – не более 1500 нс;

• постоянное прямое напряжение при i=300 мА – не более 3 В;

• постоянный максимально допустимый прямой ток при t мА;

• температура окружающей среды –60 …+85°С.

Рис. 6.4. Зависимость мощности излучения от тока светодиода

Для информации о возможных значениях коэффициента полезного действия отметим, что излучающие диоды типа ЗЛ115А, АЛ115А, работающие в инфракрасном диапазоне (длина волны 0,95 мкм, ширина спектра не более 0,05 мкм), имеют коэффициент полезного действия не менее 10 %.

Система обозначений. Используемая система обозначений светоизлучающих диодов предполагает применение двух или трех букв и трех цифр, например АЛ316 или АЛ331. Первая буква указывает на материал, вторая (или вторая и третья) – на конструктивное исполнение: Л – единичный светодиод, ЛС – ряд или матрица светодиодов. Последующие цифры (а иногда буквы) обозначают номер разработки.

Фоторезистором называют полупроводниковый резистор, сопротивление которого чувствительно к электромагнитному излучению в оптическом диапазоне спектра. Схематическое изображение структуры фоторезистора приведено на рис. 6.5,а, а его условное графическое изображение – на рис. 6.5,б.

Поток фотонов, падающих на полупроводник, вызывает появление пар электрон-дырка, увеличивающих проводимость (уменьшающих сопротивление). Это явление называют внутренним фотоэффектом (эффектом фотопроводимости). Фоторезисторы часто характеризуются зависимостью тока i от освещенности Е при заданном напряжении на резисторе. Это так называемая люкс-ампернаяхарактеристика (рис. 6.6).

Рис. 6.5. Структура (а) и схематическое обозначение (б) фоторезистора

Рис. 6.6. Люкс-амперная характеристика фоторезистора ФСК-Г7

Часто используют следующие параметры фоторезисторов:

• номинальное темновое (при отсутствии светового потока) сопротивление (для ФСК-Г7 это сопротивление равно 5 МОм);

• интегральную чувствительность (чувствительность, определяемая при освещении фоторезистора светом сложного спектрального состава).

Интегральная чувствительность (токовая чувствительность к световому потоку) S определяется выражением:

,

где i_ф – так называемый фототок (разность между током при освещении и током при отсутствии освещения);

Ф – световой поток.

Для фоторезистора ФСК-Г7 S=0,7 А/лм.
