Модель подлодки проекта 705

Проект строительства модели атомной подводной лодки проекта 705

Автор: педагог дополнительного образования Чегодаев Ярослав Олегович.

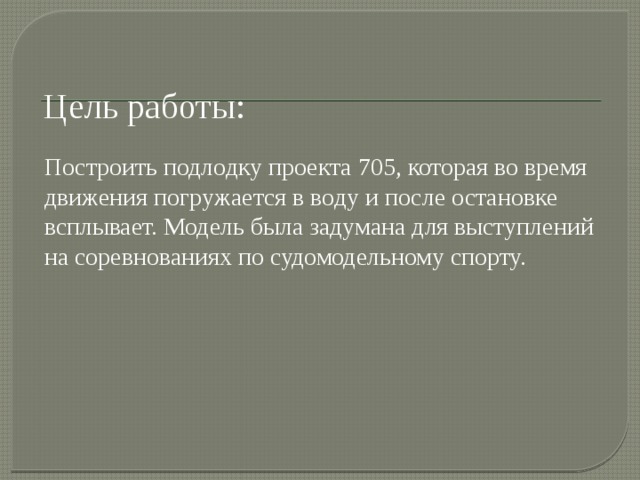

Цель работы:

Построить подлодку проекта 705, которая во время движения погружается в воду и после остановке всплывает. Модель была задумана для выступлений на соревнованиях по судомодельному спорту.

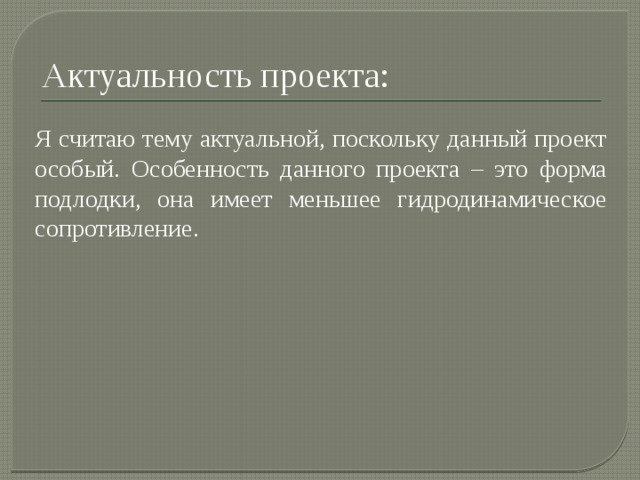

Актуальность проекта:

Я считаю тему актуальной, поскольку данный проект особый. Особенность данного проекта – это форма подлодки, она имеет меньшее гидродинамическое сопротивление.

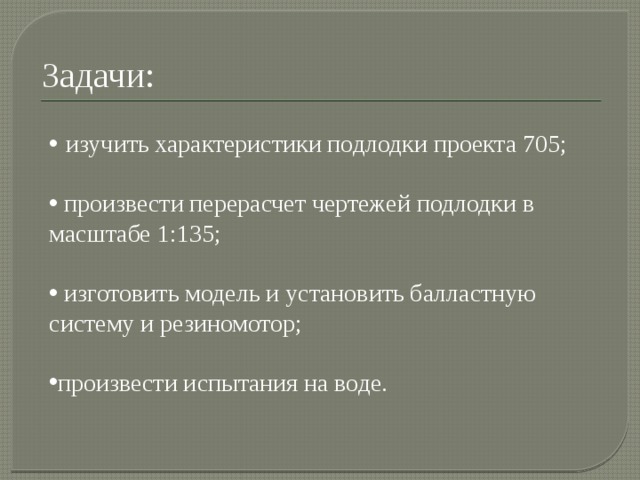

Задачи:

• изучить характеристики подлодки проекта 705;

• произвести перерасчет чертежей подлодки в масштабе 1:135;

• изготовить модель и установить балластную систему и резиномотор;

• произвести испытания на воде.

План работы:

• Описание атомной подводной лодки проекта 705
• Инженерная подготовка
• Подготовка материалов
• Раскрой деталей
• Узловая сборка
• Сборка
• Испытания
• Заключение

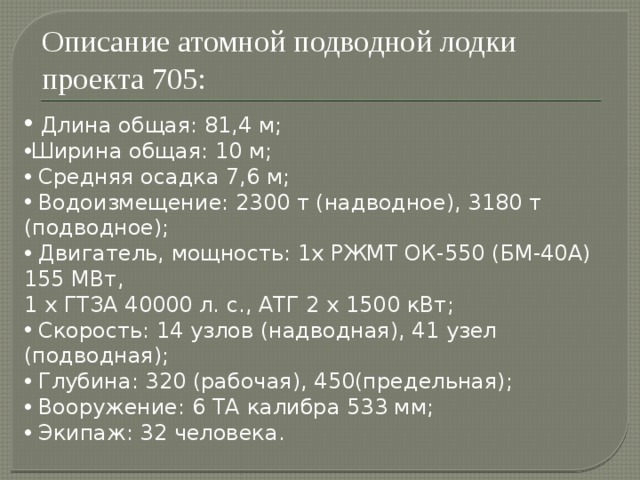

Описание атомной подводной лодки проекта 705:

• Длина общая: 81,4 м;
• Ширина общая: 10 м;
• Средняя осадка 7,6 м;
• Водоизмещение: 2300 т (надводное), 3180 т (подводное);
• Двигатель, мощность: 1х РЖМТ ОК-550 (БМ-40А) 155 МВт,

1 х ГТЗА 40000 л. с., АТГ 2 х 1500 кВт;

• Скорость: 14 узлов (надводная), 41 узел (подводная);
• Глубина: 320 (рабочая), 450(предельная);
• Вооружение: 6 ТА калибра 533 мм;
• Экипаж: 32 человека.

Этапы строительства модели подлодки:

Этап I : Инженерная подготовка

Чертеж. Общий вид модели проекта 705

Этапы строительства модели подлодки:

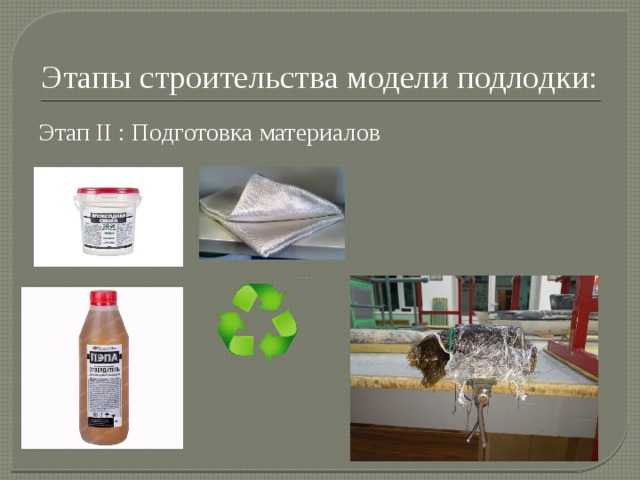

Этап II : Подготовка материалов

Этапы строительства модели подлодки:

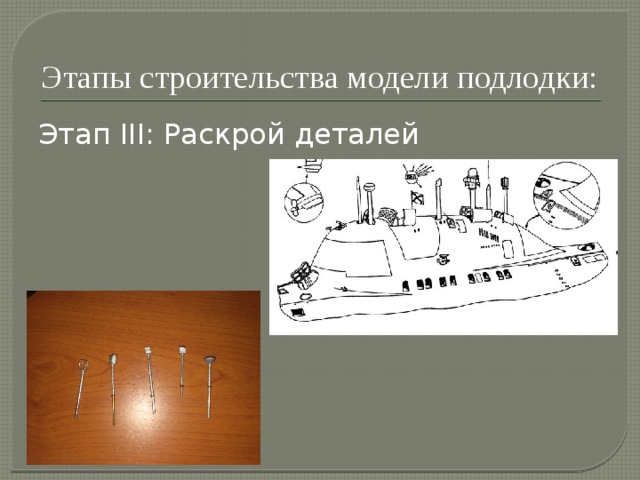

Этап III: Раскрой деталей

Этапы строительства модели подлодки:

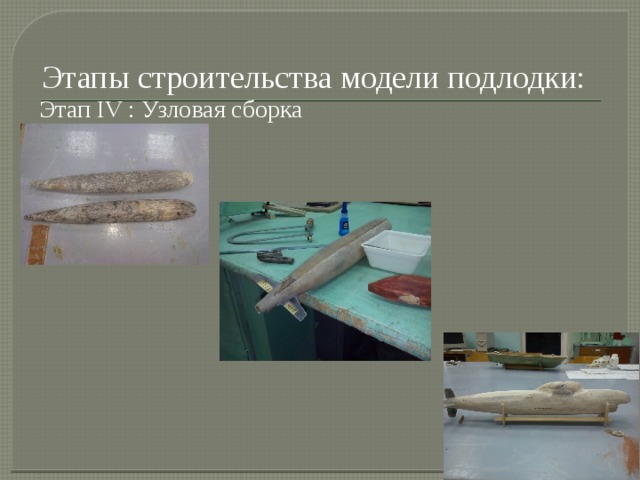

Этап IV : Узловая сборка

Этапы строительства модели подлодки:

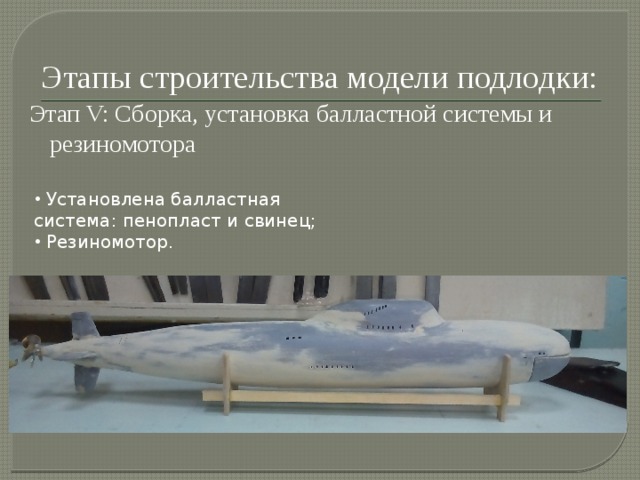

Этап V: Сборка, установка балластной системы и резиномотора

• Установлена балластная система: пенопласт и свинец;
• Резиномотор.

Этапы строительства модели подлодки:

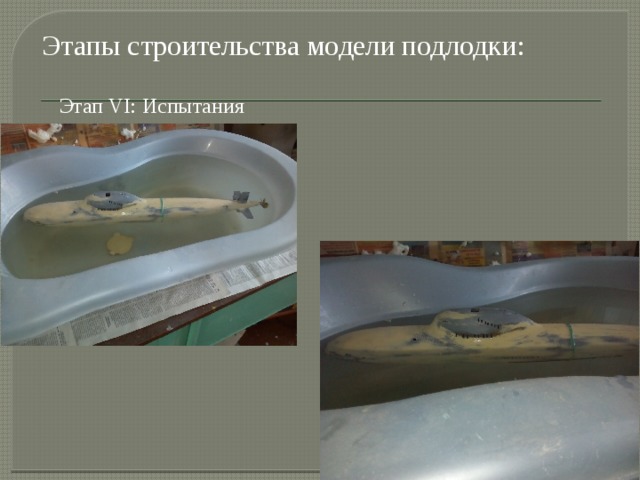

Этап VI: Испытания

Итог:

В конечном результате работы удалось воссоздать точную уменьшенную копию атомной подводной лодки проекта 705.
