Марки электрических кабелей.

КГУ «Карагандинский профессионально- технический колледж»

Тема 3.2. «Марки кабелей»

Предмет «Электроматериаловедение»

Преподаватель Арсламбекова О.Г.

Этот VCT шаблон создан для того, чтобы пользуясь им, вы смогли создать свой VCT проект. Используйте его для того, чтобы рассказать о своих наиболее успешных проектах своим коллегам в школе, районе, стране и за её пределами.

Как это сделать:

Следуйте подсказкам на каждом слайде и в приложенных Word документах для внесения информации по проекту. После введения информации, удалите подсказки .

Примечание : для введения названия VCT проекта, выберите Просмотр, Мастер, Слайд мастер и введите на Слайд мастер. Затем кликните на «закрыть слайд мастер» . Через некоторое время название появится на каждом слайде.

Затем через «Файл» и « Сохранить как» сохраните в формате « Power Point Show » .

Электричеством называется свойство материи (особая форма движения материи), имеющее двойственную природу и выявляющееся в элементарных частицах вещества (положительное электричество — в протонах, позитронах или мезонах, отрицательное —в электронах, антипротонах или мезонах).

Э лектрические заряды не действуют друг на друга непосредственно. Каждое заряженное тело создает в окружающем пространстве электрическое поле. Электрическое поле — это пространство вокруг заряженного тела или заряда, в котором обнаруживается действие сил на пробный за­ряд, помещенный в это пространство. Таким образом, электрическое поле—одна из двух сторон электромагнитного поля, характеризующаяся воздействием на электрически заряженную частицу с силой, пропорциональной заряду частицы и не зависящей от ее скорости.

Откройте документы внизу каждого слайда, дважды кликнув на документ. Следуйте инструкциям в таблице, выделенным желтым цветом, для внесения информации по проекту.

На этом слайде вставьте раздаточный материал и ресурсы, созданные для этого проекта. Некоторые примеры : обзор проектов учащихся, интернет и другие ресурсы, руководства для проектов по искусству или инструкции о том, как редактировать работы своих товарищей.

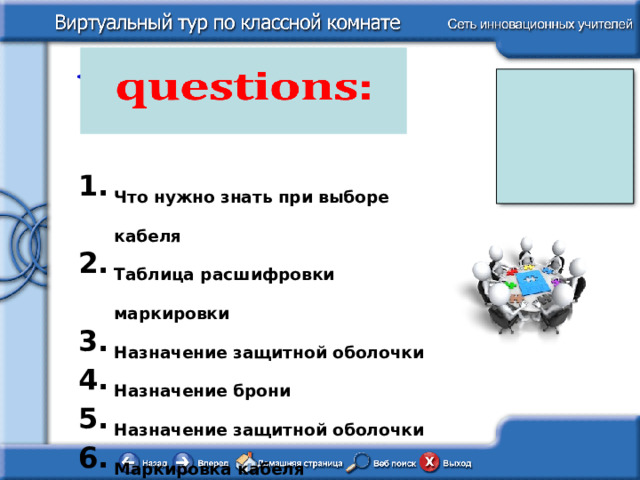

• Что нужно знать при выборе кабеля
• Таблица расшифровки маркировки
• Назначение защитной оболочки
• Назначение брони
• Назначение защитной оболочки
• Маркировка кабеля
• Маркировка оптического кабеля

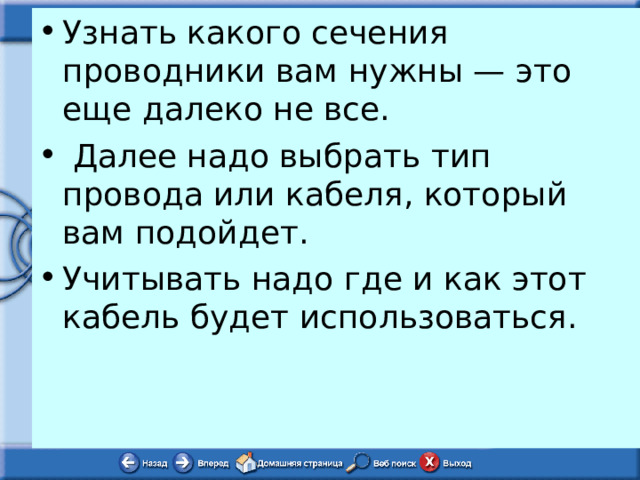

• Узнать какого сечения проводники вам нужны — это еще далеко не все.
• Далее надо выбрать тип провода или кабеля, который вам подойдет.
• Учитывать надо где и как этот кабель будет использоваться.

• В зависимости от этого выбирать тип оболочки, наличие/отсутствие брони и экрана, рабочее напряжение.

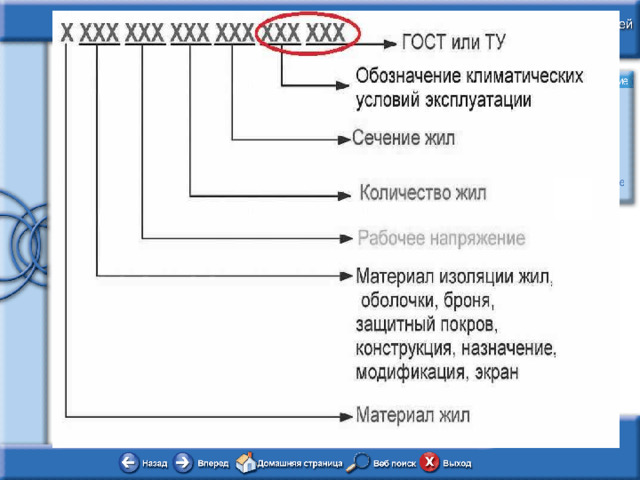

• Всю эту информацию и еще материал жил, их количество и сечение, отображает маркировка кабеля. Это набор букв и цифр, в которых закодированы все эти параметры.

Защитная оболочка (внутренняя) —

• укладывается под броню или наружный защитный слой, чтобы они не повредили изоляцию а также для повышения степени защиты (от воды, температурных, механических воздействий). Присутствует далеко не всегда.

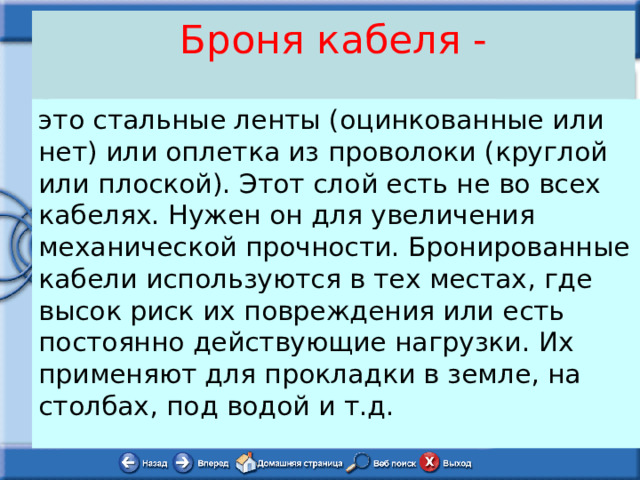

Броня кабеля -

это стальные ленты (оцинкованные или нет) или оплетка из проволоки (круглой или плоской). Этот слой есть не во всех кабелях. Нужен он для увеличения механической прочности. Бронированные кабели используются в тех местах, где высок риск их повреждения или есть постоянно действующие нагрузки. Их применяют для прокладки в земле, на столбах, под водой и т.д.

Защитный слой кабеля (наружный покров) -

• это наружная оболочка, которая защищает броню и/или проводники.
• Очень часто тут используются те же материалы, что и для изоляции, но материал может и отличаться.

Место расположения

1-я позиция

Характеристика

2-я позиция

Кодировка и ее расшифровка

Материал жилы

А - алюминий если буквы нет, жилы медные

Из чего сделана изоляция

3-я позиция

В - ПВХ (поливинилхлорид ) П - полиэтилен Пв - сшитый полиэтилен

Тип защитной оболочки (если есть)

Пс - самозатухающий полиэтилен Р - резина НР- негорючая резина Г - отсутствие защитного слоя (голый) Ф - фторопласт

А - алюминиевая С - свинцовая П - полиэтиленовыйй шланг Пу - полиэтиленовый шланг усиленный В - ПВХ шланг Р - резина

Место расположения

4-я позиция

Характеристика

Кодировка и ее расшифровка

Вид брони (если есть)

БС - броня свинцовая БбГ - стальная профилированная лента Бб - две стальные ленты Бл - броня из 2-х стальных лент с подушкой (под ней) из пластмассовых лент Бн - стальные ленты, поверх которых намотана негорючая защитная оболочка К - стальные проволоки, покрытые защитной стальной лентой Д - стальная оплетка из двух проводов П - стальная плоская проволока

Место расположения

5-я позиция

Характеристика

Кодировка и ее расшифровка

Вид наружного покрова, конструкция кабеля

Г - защита от коррозии (гидроизоляция), если "Г" отсутствует - есть защита от механических нагрузок Э - экранированный (обычно алюминиевая фольга) О - провода в изоляции, соединенные обмоткой В - если буква последняя - бумажная изоляция, если после нее есть другие - ПВХ Шв - защита в виде винилового шланга Шп - защита в виде полиэтиленового шланга Шпс - полиэтилен самозатухающий Н - негорючий состав

• жилы медные (отсутствует буква «А» на первой позиции);
• первая «В» — изоляция жил виниловая (ПВХ),
• вторая «В» — защитная оболочка тот же ПВХ,
• Г — отсутствует наружный покров.
• Этот кабель многие считают оптимальным для внутренней проводки в доме или квартире, так как стоит он относительно недорого, есть во многих вариантах, выпускается большим количеством производителей.

• Расшифровка маркировки АПвПу2Г выглядит следующим образом:
• А — алюминиевые жилы;
• Пв — изоляция проводников из сшитого полиэтилена;
• Пу — защитная оболочка (внутренняя);
• 2Г — двойная гидроизоляция

ВБбШвнг:

• нет буквы «А» — медные жилы;
• В — изоляция жил из ПВХ;
• Бб — броня из двух стальных лент;
• Швнг — наружный виниловый шланг негорючий (нг).

ААБл:

• А — алюминиевые жилы;
• А — оболочка из алюминия;
• Бл — броня с подложкой из пластмассовых лент;

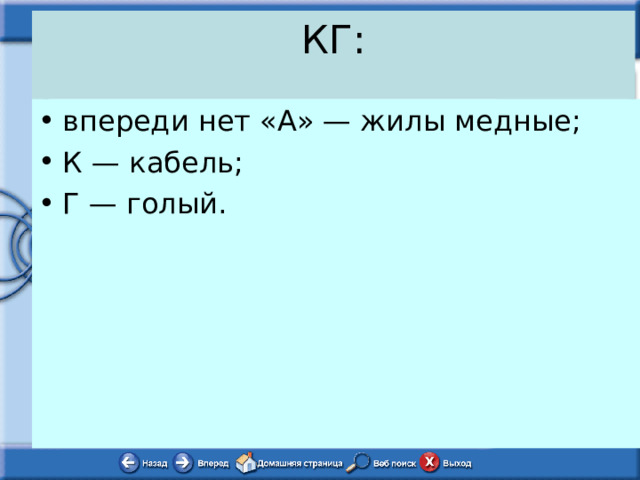

КГ:

• впереди нет «А» — жилы медные;
• К — кабель;
• Г — голый.

Маркировка оптических кабелей https://elektroznatok.ru/provodka/markirovka-kabelej-i-provodov

• Маркировка оптических кабелей имеет свои особенности.
• Первые две буквы — ОК (оптический кабель).
• Так что с идентификацией проблем не будет.
• Далее принцип тот же: есть определенный набор обозначений, которыми шифруются характеристики .

БІЛІМ АУКЦИОНЫ

AUCTION KNOWLEDGE

terms dictionary

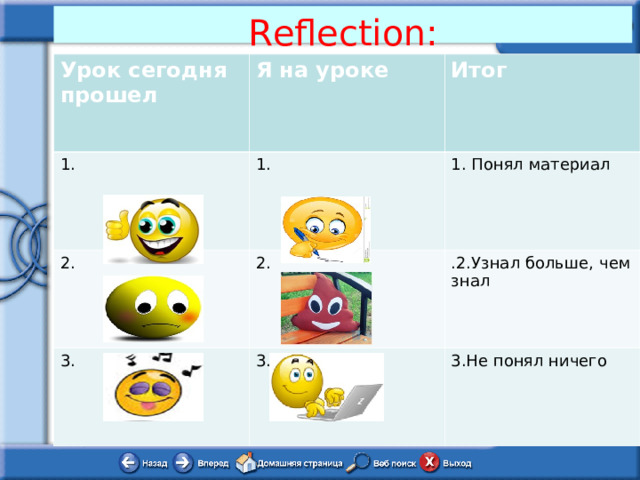

Reflection:
