Линзы

В презентации даны понятия о точках и линиях линзы, характеристики линзы, виды линз и ход лучей в собирающих и рассеивающих линзах.

Расстояние от оптического центра линзы до её главного фокуса называется фокусным расстоянием линзы.

 Фокусное расстояние зависит от степени кривизны линзы: чем больше кривизна линзы, тем больше её фокусное расстояние.

Физическая величина, обратная   фокусному расстоянию линзы, называется оптической силой линзы.

Чем меньше фокусное расстояние   линзы, тем больше её оптическая сила, т.е.   тем сильнее она преломляет лучи.

Единицей оптической силы в СИ является м^-1, иначе эта единица называется диоптрия (дптр).

1 дптр – это оптическая сила линзы с фокусным расстоянием 1 м.

Оптика

Линзы

Точки и линии линзы

поо

F*

гоо

F

правый

О

F

левый

1. Оптический центр линзы (т. О)

5. Фокусное расстояние (О F)

6. Побочная оптическая ось (поо)

2. Главная оптическая ось (гоо)

3. Главный фокус ( F )

7. Побочный фокус F

4. Фокальная плоскость

Зарисуйте в тетрадь

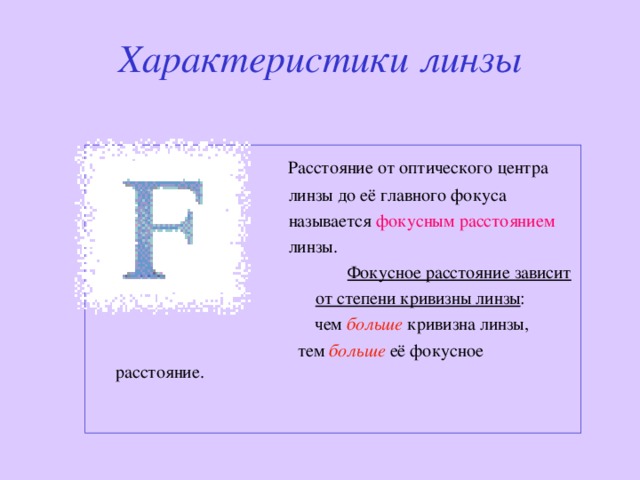

Характеристики линзы

Расстояние от оптического центра

линзы до её главного фокуса

называется фокусным расстоянием

линзы.

Фокусное расстояние зависит

от степени кривизны линзы :

чем больше кривизна линзы,

тем больше её фокусное расстояние.

Характеристики линзы

Физическая величина, обратная фокусному расстоянию линзы, называется оптической силой линзы.

Чем меньше фокусное расстояние линзы, тем больше её оптическая сила, т.е. тем сильнее она преломляет лучи.

Единицей оптической силы в СИ является м -1 , иначе эта единица называется диоптрия (дптр).

1 дптр – это оптическая сила линзы с фокусным расстоянием 1 м.

Выпуклые линзы

В и д ы л и н з: Схематическое

двояко-выпуклая плоско-выпуклая выпукло-вогнутая изображение

У выпуклых линз середина толще, чем края.

0, D 0). " width="640"

Выпуклые линзы

F

правый

Выпуклые линзы преобразуют параллельный пучок световых

лучей в сходящийся , поэтому их называют собирающими.

Лучи, параллельные главной оптической оси, собираются в фокусе линзы, который называют действительным .

Оптическая сила и фокусное расстояние собирающей линзы считаются положительными ( F0, D 0).

Вогнутые линзы

В и д ы л и н з : Схематическое

двояко-вогнутая вогнуто-выпуклая плоско-вогнутая изображение

У вогнутых линз середина тоньше, чем края.

Вогнутые линзы

F

Вогнутые стеклянные линзы создают расходящийся пучок света, поэтому их называют рассеивающими.

У рассеивающей линзы продолжения лучей, падающих на линзу параллельно, собираются в фокусе, который называют мнимым .

Оптическая сила и фокусное расстояние рассеивающей линзы считаются отрицательными (D
