Конструкции пылеугольных горелок

ОГАПОУ « Белгородский индустриальный колледж» МДК 01.01 Эксплуатация теплотехнического оборудования и систем тепло и топливоснабжения

Тема занятия:

Конструкции пылеугольных горелок

Кобченко А.В.

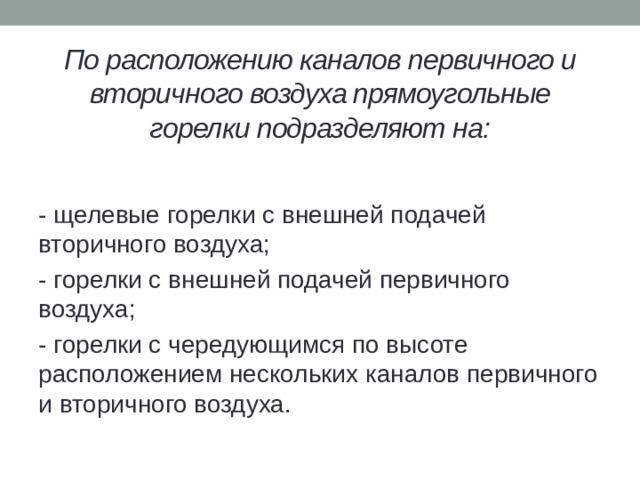

По расположению каналов первичного и вторичного воздуха прямоугольные горелки подразделяют на:

- щелевые горелки с внешней подачей вторичного воздуха;

- горелки с внешней подачей первичного воздуха;

- горелки с чередующимся по высоте расположением нескольких каналов первичного и вторичного воздуха.

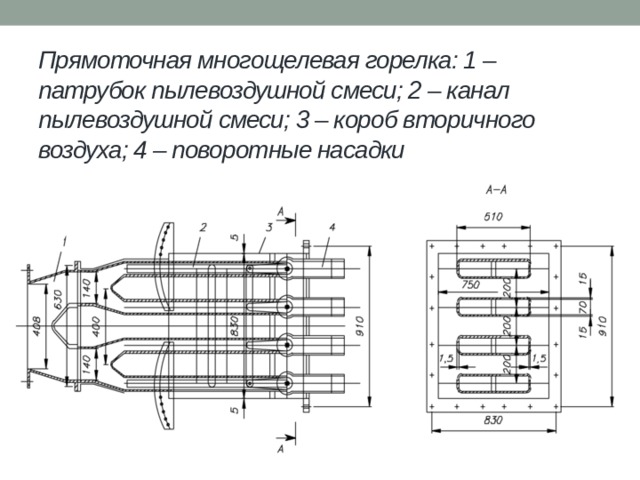

Прямоточная многощелевая горелка: 1 – патрубок пылевоздушной смеси; 2 – канал пылевоздушной смеси; 3 – короб вторичного воздуха; 4 – поворотные насадки

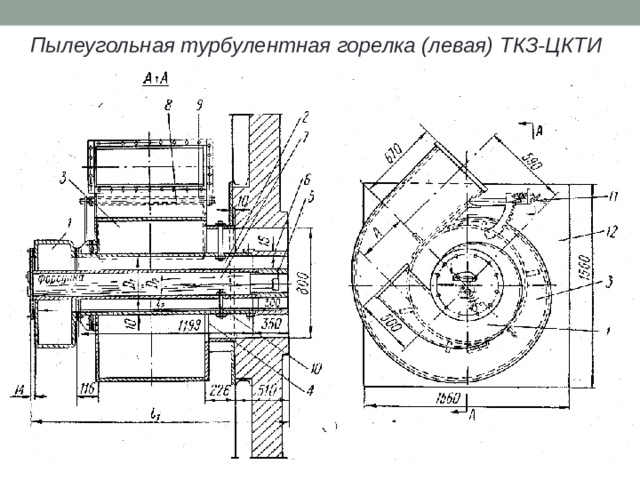

Пылеугольная турбулентная горелка (левая) ТКЗ-ЦКТИ

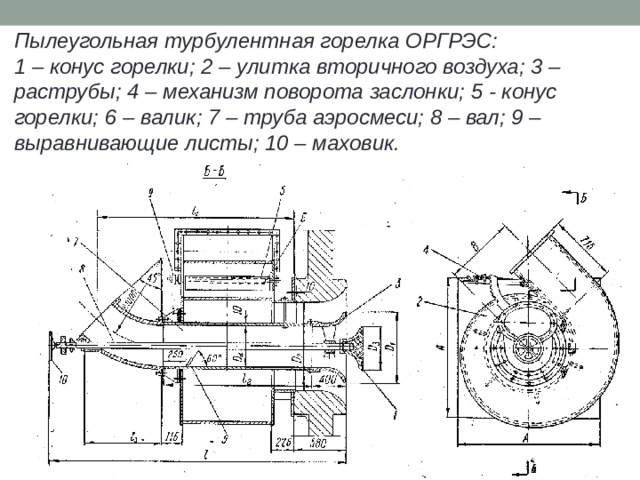

Пылеугольная турбулентная горелка ОРГРЭС:

1 – конус горелки; 2 – улитка вторичного воздуха; 3 – раструбы; 4 – механизм поворота заслонки; 5 - конус горелки; 6 – валик; 7 – труба аэросмеси; 8 – вал; 9 – выравнивающие листы; 10 – маховик.

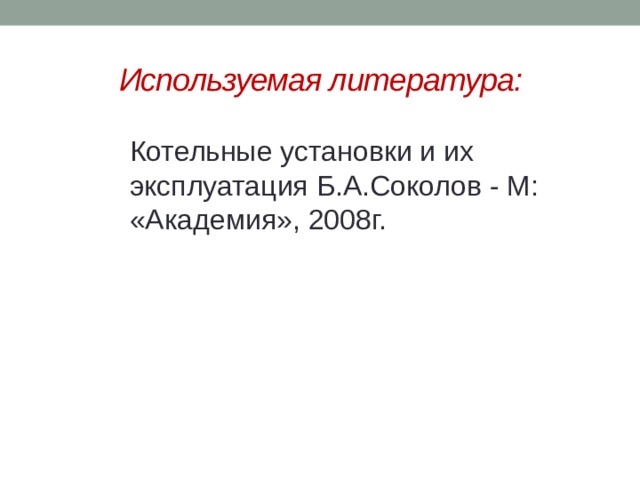

Используемая литература:

Котельные установки и их эксплуатация Б.А.Соколов - М: «Академия», 2008г.
