Тема: Простые разрезы. Обозначение разрезов.

Цели урока:

- Закрепить, что такое разрез, показать на конкретных примерах необходимость выполнения разрезов, назначение разрезов, их классификацию, правила выполнения и обозначения. Научить выполнять простые разрезы и обозначать их;

- развитие познавательного интереса к предмету, статических и динамических пространственных представлений;

- формирование творческого потенциала личности.

Оборудование: учебник, плакаты, рисунки, чертежи.

Ход урока:

Организационный момент. Проверка домашнего задания. Сообщение темы и целей урока. Изучение нового материала:

Положение секущей плоскости указывают разомкнутой линией сечения. Начальные и конечные штрихи линии сечения не должны пересекать контур соответствующего изображения. На начальном и конечном штрихах нужно ставить стрелки, указывающие направление взгляда. Стрелки должны наноситься на расстоянии 2...3 мм от внешнего конца штриха. При сложном разрезе штрихи разомкнутой линии сечения проводят также у перегибов линии сечения.

Стрелки, указывающие направление взгляда

Около стрелок, указывающих направление взгляда с внешней стороны угла, образованного стрелкой и штрихом линии сечения, на горизонтальной строке наносят прописные буквы русского алфавита. Буквенные обозначения присваиваются в алфавитном порядке без повторений и без пропусков, за исключением букв И, О, X, Ъ, Ы, Ь.

Сам разрез должен быть отмечен надписью по типа «А - А» (всегда двумя буквами, через тире).

Если секущая плоскость совпадает с плоскостью симметрии предмета, а разрез выполнен на месте соответствующего вида в проекционной связи и не разделен каким-либо другим изображением, то для горизонтальных, вертикальных и профильных разрезов отмечать положение секущей плоскости не нужно и разрез над Простые наклонные разрезы и сложные разрезы обозначают всегда.

Простые разрезы подразделяются на:

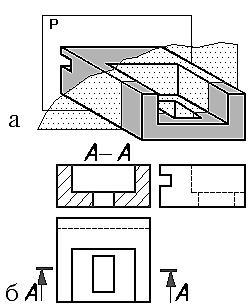

а) фронтальные разрезы, если секущая плоскость перпендикулярна фронтальной плоскости проекций.

На чертеже фронтальный разрез, как правило, располагают на месте главного вида.

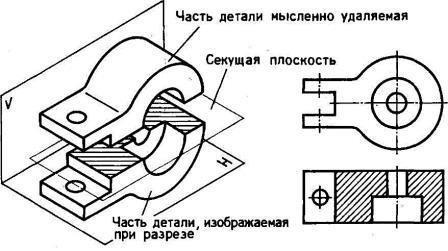

б) горизонтальные разрезы, если секущая плоскость располагается параллельно горизонтальной плоскости проекций.

Горизонтальный разрез располагают на месте вида сверху, но он может быть и вынесен в любое свободное место чертежа.

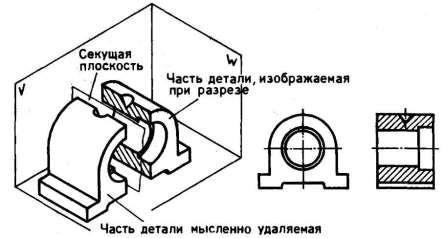

в) профильные разрезы, если секущая плоскость перпендикулярна профильной плоскости проекций.

На чертеже профильный разрезы располагают на месте вида слева.

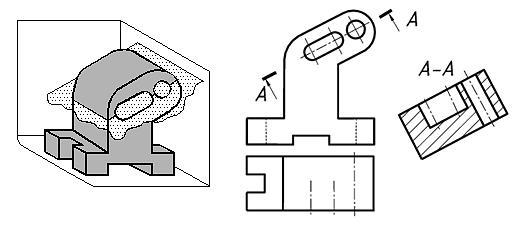

г) наклонные – секущая плоскость наклонена к плоскостям проекций, секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.

На чертеже наклонный разрез строят в соответствии с направлением взгляда и располагают, как правило, в проекционной связи.

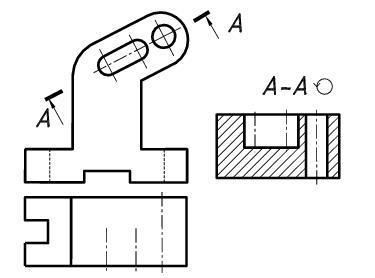

Наклонные разрезы обозначаются всегда и в соответствии с общими правилами обозначения простых разрезов. При обозначении наклонных разрезов буквы всегда параллельны основной надписи. Допускается располагать наклонный разрез в любом месте поля чертежа, а также поворачивать изображение для удобства построения, для этого используется знак "повернуто".

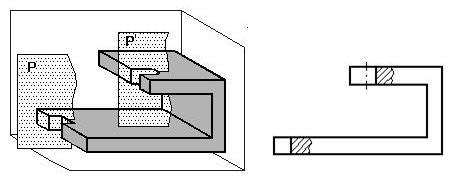

д) местные разрезы – секущая плоскость частично рассекает предмет, служит для выяснения устройства предмета лишь в отдельном, ограниченном месте.

Местный разрез выделяется на виде сплошной волнистой линией

Домашнее задание:

Ознакомиться с параграфом 4.8, выучить определения. Стр. 32-33, практическое задание 2.
