Компьютерные сети, их классификация

Компьютерная сеть — система связи двух или более компьютеров и/или компьютерного оборудования(серверы, маршрутизаторы и другое оборудование)

по территориальной распространенности сети делятся на:

• Персональная сеть
• Локальная сеть
• Городская сеть
• Региональная сеть
• Глобальная сеть

по типу среды передачи сети делятся на:

• проводные
• Беспроводные

Скорость передачи информации —количестве бит, символов или блоков, передаваемых за единицу времени.

По скорости передачи

• низкоскоростные (до 10 Мбит/с),
• среднескоростные (до 100 Мбит/с),
• высокоскоростные (свыше 100 Мбит/с);

по топологии(геометрическая схема соединения узлов сети)

• Линейная сеть
• Общая шина
• Кольцевая сеть
• Полносвязная сеть
• Звездообразная сеть

По организации взаимодействия компьютеров

• Одноранговая сеть
• Клиент- серверная сеть

По методам коммутации

• Коммутация каналов
• Коммутация пакетов

Компьютерные сети

Классификация

Компьютерная сеть  — система связи двух или более компьютеров и/или компьютерного оборудования(серверы, маршрутизаторы и другое оборудование)

Классифицируются:

по территориальной распространенности

Персональная сеть

• это сеть, построенная «вокруг» человека. Данные сети призваны объединять все персональные электронные устройства пользователя:
• Телефон
• Карманный персональный компьютер
• Смартфоны
• Ноутбуки
• Гарнитуры и т.д

Локальная сеть

• Сеть, покрывает относительно небольшую территорию или небольшую группу зданий
• Дом
• Офис
• Предприятие

на расстояниях (порядка 50 –1000 метров)

Городская сеть

• Объединяет компьютеры в пределах города

Городская сеть - опорная сеть провайдера, точки, связанные скоростными каналами. Расстояние — от 1 до 10 км.

Региональная сеть

объединение компьютеров и локальных сетей, для решения общих проблем регионального масштаба

Располагаются в пределах определенного территориального региона

Глобальная сеть

объединение компьютеров и локальных сетей расположенных на удаленном расстоянии, для общего использования мировых информационных ресурсов.

Айен Фостер

Назовите виды сетей по возрастанию территории покрытия

Классифицируются:

по типу среды передачи

Классифицируются:

проводные

Сети на витой паре

• Вита́я па́ра  — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой .

В настоящее время, благодаря своей дешевизне и лёгкости в установке, является самым распространённым решением для построения локальных сетей.

Коаксиальные сети

• Кабель коаксиальный — кабель, в котором внутренний провод для снижения радиопомех окружен вторым экранирующим проводом.

Основное назначение коаксиального кабеля — передача сигнала в различных областях техники

Оптоволоконные сети

• Оптоволокно — это стеклянная или пластиковая нить, используемая для переноса света внутри себя посредством полного внутреннего отражения.

Оптоволокно может быть использовано как средство для дальней связи и построения компьютерной сети.

Классифицируются:

Беспроводные

это технология, позволяющая создавать вычислительные сети, полностью соответствующие стандартам для обычных проводных сетей (например, Ethernet), без использования кабельной проводки ( Wi-Fi, EDGE, GPRS )

Беспроводное подключение

спутниковый или оптоволоконный канал связи с сервером Интернета

оператор мобильной связи

роутер

USB- модем

3 G ( 3 rd generation ) – 3- е поколение мобильной связи: до 10 Мбит / с ( СкайЛинк, Мегафон, МТС, Билайн )

4G ( 4 rd generation ) – 4- е поколение до 1 Гбит / с ( Yota )

9

Классифицируются:

По скорости передачи

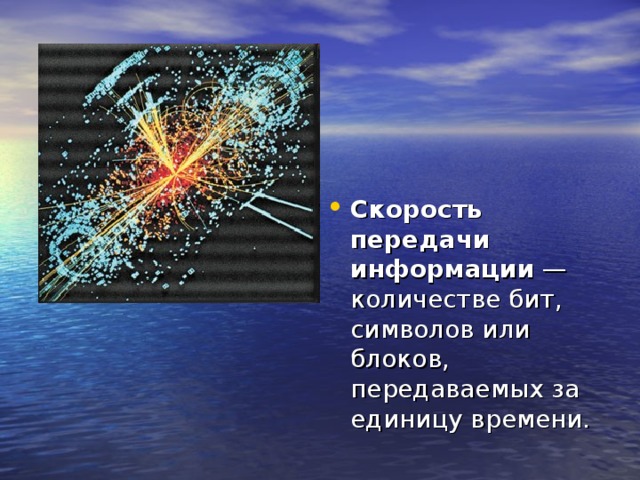

• Скорость передачи информации —количестве бит, символов или блоков, передаваемых за единицу времени.

По скорости передачи информации компьютерные сети делятся на низко-, средне- и высокоскоростные.

• низкоскоростные (до 10 Мбит/с),
• среднескоростные (до 100 Мбит/с),
• высокоскоростные (свыше 100 Мбит/с);

Классифицируются:

по топологии

(геометрическая схема соединения узлов сети)

Линейная сеть

• это сеть типа «Точка - Точка» . При такой организации, сеть состоит из двух компьютеров, непосредственно подключенных друг к другу. Достоинством
• такой организации сети является простота и относительная дешевизна,
• недостатком же является то, что соединить таким образом можно всего два компьютера.

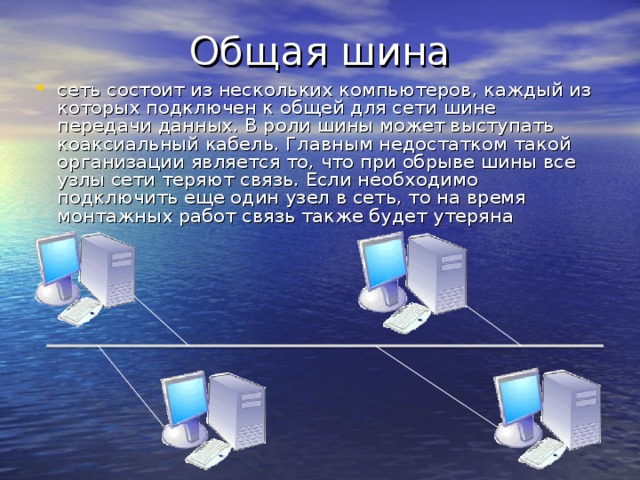

Общая шина

• сеть состоит из нескольких компьютеров, каждый из которых подключен к общей для сети шине передачи данных. В роли шины может выступать коаксиальный кабель. Главным недостатком такой организации является то, что при обрыве шины все узлы сети теряют связь. Если необходимо подключить еще один узел в сеть, то на время монтажных работ связь также будет утеряна

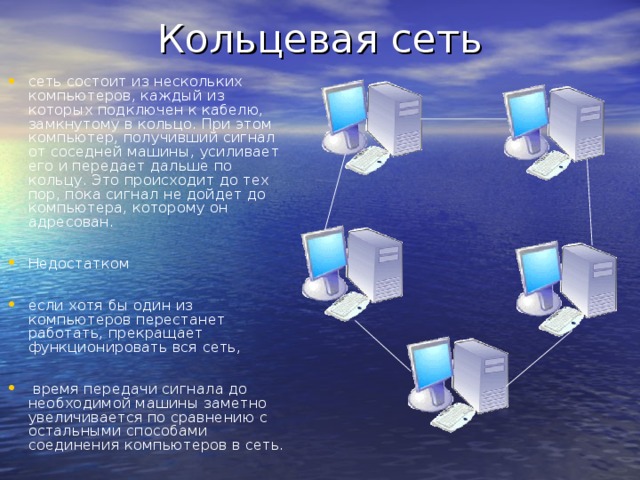

Кольцевая сеть

• сеть состоит из нескольких компьютеров, каждый из которых подключен к кабелю, замкнутому в кольцо. При этом компьютер, получивший сигнал от соседней машины, усиливает его и передает дальше по кольцу. Это происходит до тех пор, пока сигнал не дойдет до компьютера, которому он адресован.
• Недостатком
• если хотя бы один из компьютеров перестанет работать, прекращает функционировать вся сеть,
• время передачи сигнала до необходимой машины заметно увеличивается по сравнению с остальными способами соединения компьютеров в сеть.

Полно связная сеть

• каждая рабочая станция подключена ко всем остальным.
• Этот вариант является громоздким и неэффективным, несмотря на свою логическую простоту. Для каждой пары должна быть выделена независимая линия, каждый компьютер должен иметь столько коммуникационных портов сколько компьютеров в сети. По этим причинам сеть может иметь только сравнительно небольшие конечные размеры.

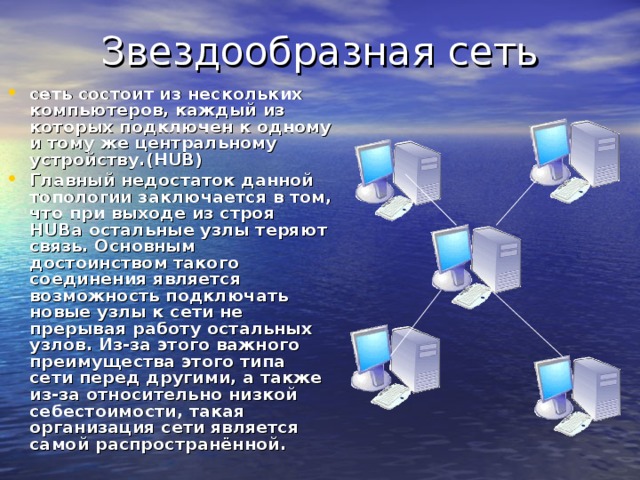

Звездообразная сеть

• сеть состоит из нескольких компьютеров, каждый из которых подключен к одному и тому же центральному устройству. ( HUB )
• Главный недостаток данной топологии заключается в том, что при выходе из строя HUBa остальные узлы теряют связь. Основным достоинством такого соединения является возможность подключать новые узлы к сети не прерывая работу остальных узлов. Из-за этого важного преимущества этого типа сети перед другими, а также из-за относительно низкой себестоимости, такая организация сети является самой распространённой.

Классифицируются:

По организации взаимодействия компьютеров

Одноранговая сеть

Все компьютеры одноранговой сети равноправны. Любой пользователь сети может получить доступ к данным, хранящимся на любом компьютере.

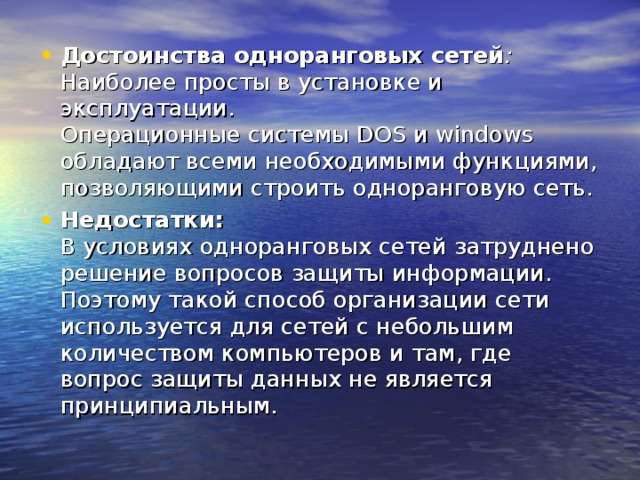

• Достоинства одноранговых сетей : Наиболее просты в установке и эксплуатации. Операционные системы DOS и windows обладают всеми необходимыми функциями, позволяющими строить одноранговую сеть.
• Недостатки: В условиях одноранговых сетей затруднено решение вопросов защиты информации. Поэтому такой способ организации сети используется для сетей с небольшим количеством компьютеров и там, где вопрос защиты данных не является принципиальным.

Клиент- серверная сеть

• В иерархической сети при установке сети заранее выделяются один или несколько компьютеров, управляющих обменом данных по сети и распределением ресурсов. Такой компьютер называют сервером .
• Любой компьютер, имеющий доступ к услугам сервера называют клиентом сети или рабочей станцией.
• Сервер в иерархических сетях - это постоянное хранилище разделяемых ресурсов. Сам сервер может быть клиентом только сервера более высокого уровня иерархии. Поэтому иерархические сети иногда называются сетями с выделенным сервером.

• Достоинства иерархических сетей: создать наиболее устойчивую структуру сети и более рационально распределить ресурсы. высокий уровень защиты данных
• Недостатки: Необходимость дополнительной ОС для сервера. Более высокая сложность установки и модернизации сети. Необходимость выделения отдельного компьютера в качестве сервера

Классифицируются:

По методам коммутации

Коммута́ция

• - это процесс соединения абонентов коммуникационной сети через транзитные узлы.
• Коммуникационные сети должны обеспечивать связь своих абонентов между собой. Как правило, в сетях общего доступа невозможно предоставить каждой паре абонентов собственную физическую линию связи, которой они могли бы монопольно «владеть» и использовать в любое время. Поэтому в сети всегда применяется какой-либо способ коммутации абонентов, который обеспечивает разделение имеющихся физических каналов между несколькими сеансами связи и между абонентами сети.

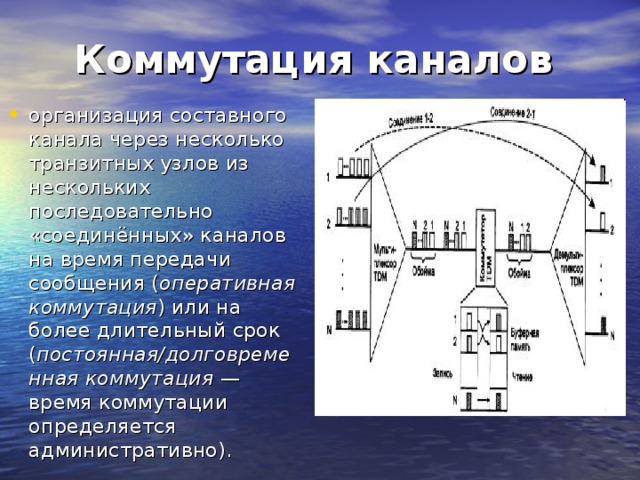

Коммутация каналов

• организация составного канала через несколько транзитных узлов из нескольких последовательно «соединённых» каналов на время передачи сообщения ( оперативная коммутация ) или на более длительный срок ( постоянная/долговременная коммутация  — время коммутации определяется административно).

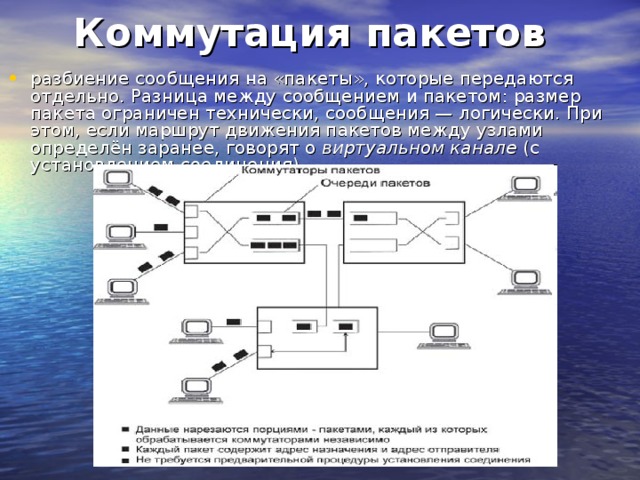

Коммутация пакетов

• разбиение сообщения на «пакеты», которые передаются отдельно. Разница между сообщением и пакетом: размер пакета ограничен технически, сообщения — логически. При этом, если маршрут движения пакетов между узлами определён заранее, говорят о виртуальном канале (с установлением соединения).

СЕТЕВОЕ ОБОРУДОВАНИЕ

Сетевая карта
