Кодирование графической информации

Презентация содержит 34 слайда.

Пространственная дискретизация – процесс разбиения на отдельные элементы (точки или пиксели), причем каждый элемент имеет свой цвет (красный, синий, зеленый и т.д.).

Пиксель – минимальный участок изображения, для которого независимым образом можно задать цвет.

Растровое изображение – графическая информация, формируемая из определенного количества строк, содержащих определенное количество точек.

Разрешающая способность – количество точек по горизонтали и по вертикали на единицу длины изображения.

Величина разрешающей способности измеряется в dpi (dot per inch – точек на дюйм), т.е. кол-во точек в изображении длиной один дюйм (1 дюйм = 2,54 см).

Палитра цветов – набор цветов, в которые могут быть окрашены точки изображения.

Глубина цвета – количество информации, которое используется для кодирования цвета точки изображения.

Кодирование графической информации.

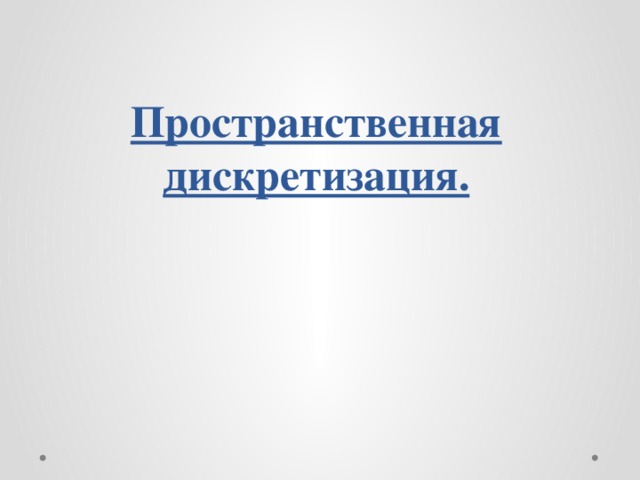

Пространственная дискретизация.

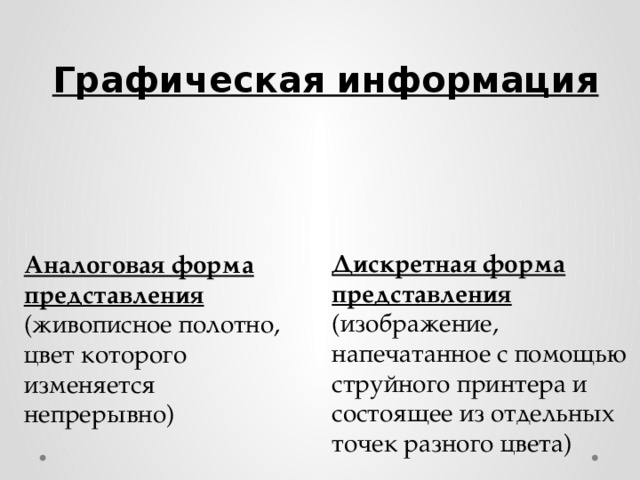

Графическая информация

Дискретная форма представления

(изображение, напечатанное с помощью струйного принтера и состоящее из отдельных точек разного цвета)

Аналоговая форма представления

(живописное полотно, цвет которого изменяется непрерывно)

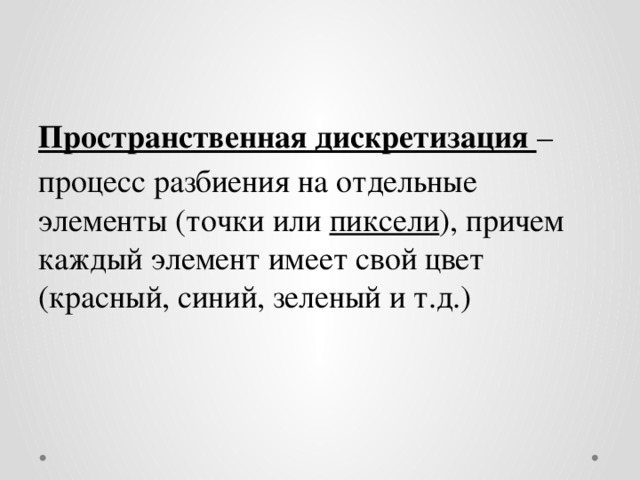

Пространственная дискретизация –

процесс разбиения на отдельные элементы (точки или пиксели ), причем каждый элемент имеет свой цвет (красный, синий, зеленый и т.д.)

Пиксель – минимальный участок изображения, для которого независимым образом можно задать цвет.

Растровое изображение –

графическая информация, формируемая из определенного количества строк, содержащих определенное количество точек.

Разрешающая способность –

количество точек по горизонтали и по вертикали на единицу длины изображения.

Величина разрешающей способности измеряется в dpi (dot per inch – точек на дюйм), т.е. кол-во точек в изображении длиной один дюйм (1 дюйм = 2,54 см).

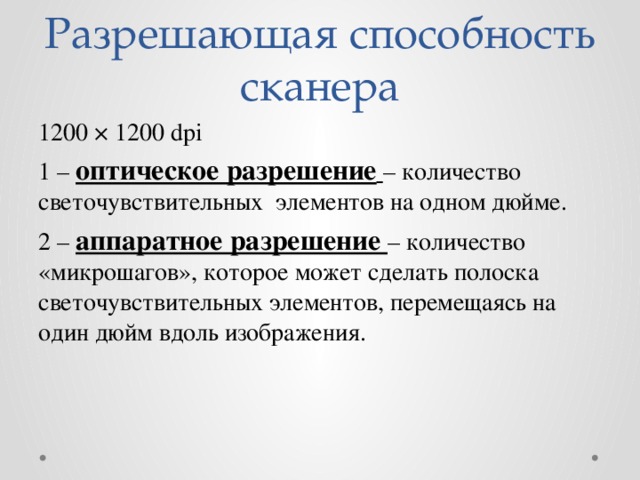

Разрешающая способность сканера

1200 × 1200 dpi

1 – оптическое разрешение – количество светочувствительных элементов на одном дюйме.

2 – аппаратное разрешение – количество «микрошагов», которое может сделать полоска светочувствительных элементов, перемещаясь на один дюйм вдоль изображения.

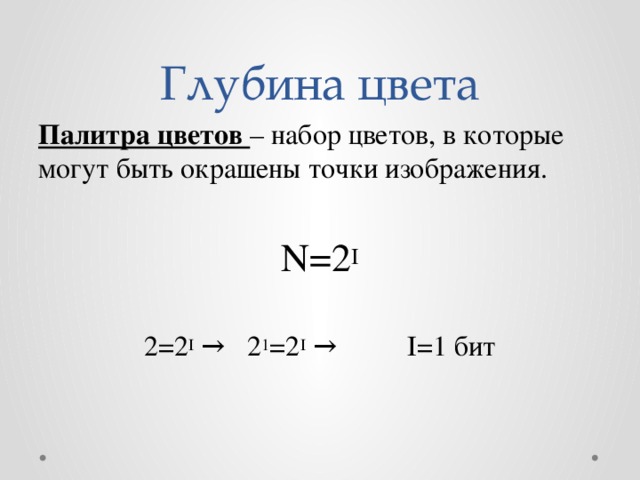

Глубина цвета

Палитра цветов – набор цветов, в которые могут быть окрашены точки изображения.

N=2 I

2=2 I → 2 1 =2 I → I=1 бит

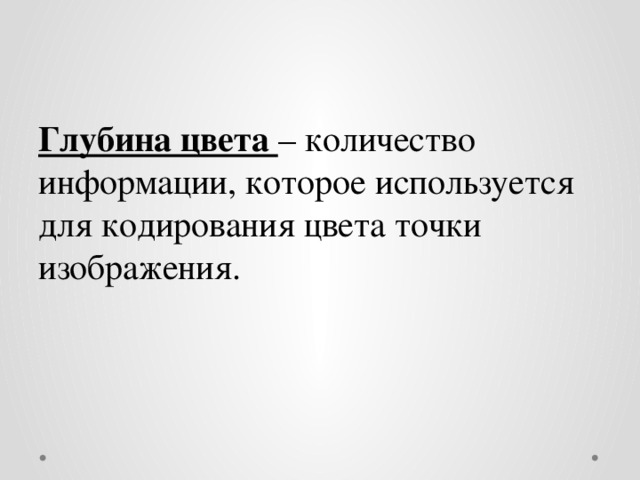

Глубина цвета – количество информации, которое используется для кодирования цвета точки изображения.

Глубина цвета, I (битов)

Количество цветов в палитре, N

4

2 4 = 16

8

2 8 = 256

16

2 16 = 65 536

24

2 24 = 16 777 216

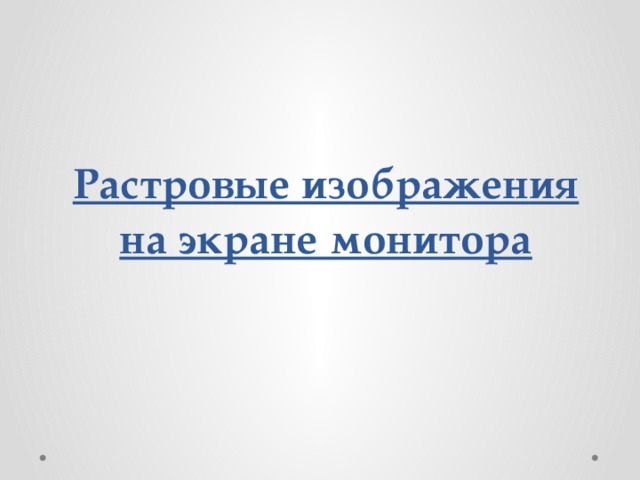

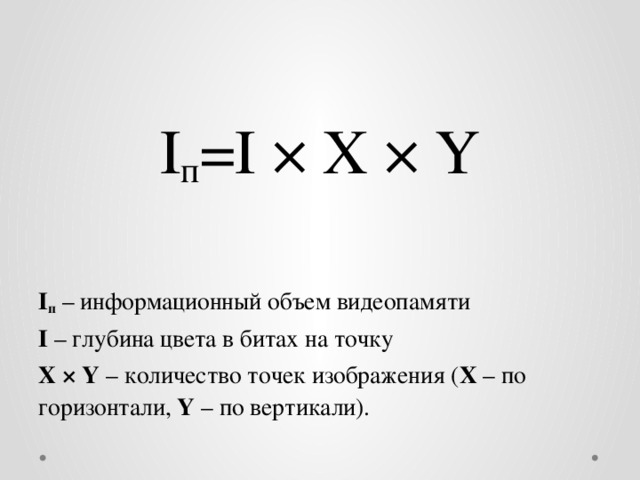

Растровые изображения на экране монитора

I п =I × X × Y

I п – информационный объем видеопамяти

I – глубина цвета в битах на точку

X × Y – количество точек изображения ( X – по горизонтали, Y – по вертикали).

Необходимый объем видеопамяти для графического режима с пространственном разрешением 800  600 точек и глубиной цвета 24 бита равен:

I п =I × X × Y= 24 бита × 800 × 600 = 11 520 000 бит = 1 440 000 байт = 1 406,25 Кбайт ≈ 1,37 Мбайт.

Палитры цветов

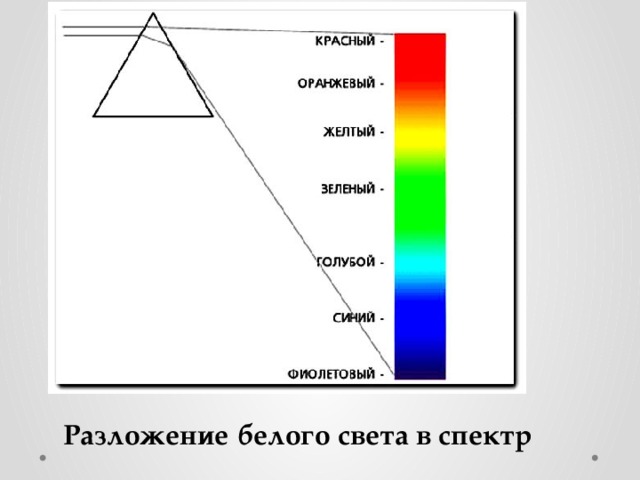

Разложение белого света в спектр

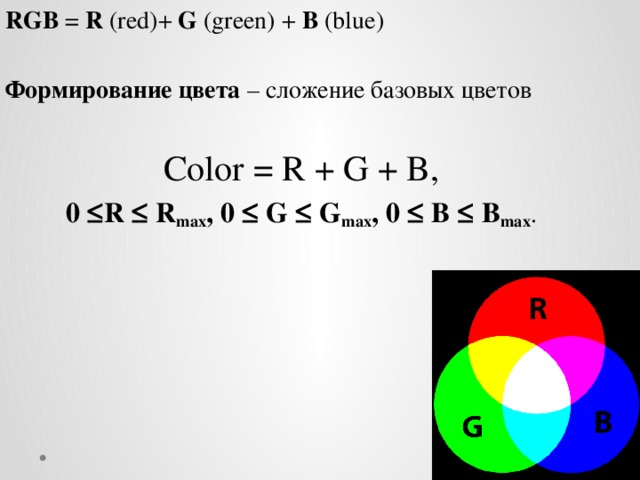

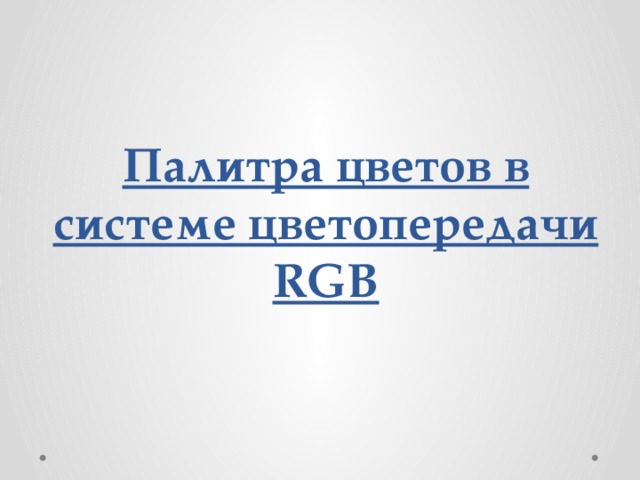

Палитра цветов в системе цветопередачи RGB

RGB = R (red)+ G (green) + B (blue)

Формирование цвета – сложение базовых цветов

Color = R + G + B,

0  R  R max , 0  G  G max , 0  B  B max .

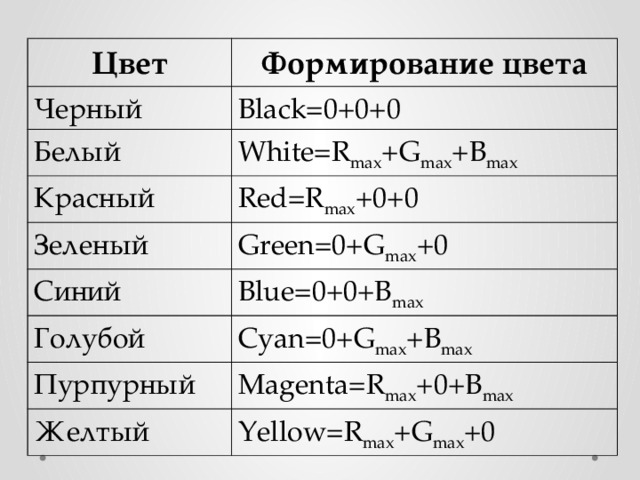

Цвет

Формирование цвета

Черный

Black=0+0+0

Белый

White=R max +G max +B max

Красный

Red=R max +0+0

Зеленый

Green=0+G max +0

Синий

Blue=0+0+B max

Голубой

Cyan=0+G max +B max

Пурпурный

Magenta=R max +0+B max

Желтый

Yellow=R max +G max +0

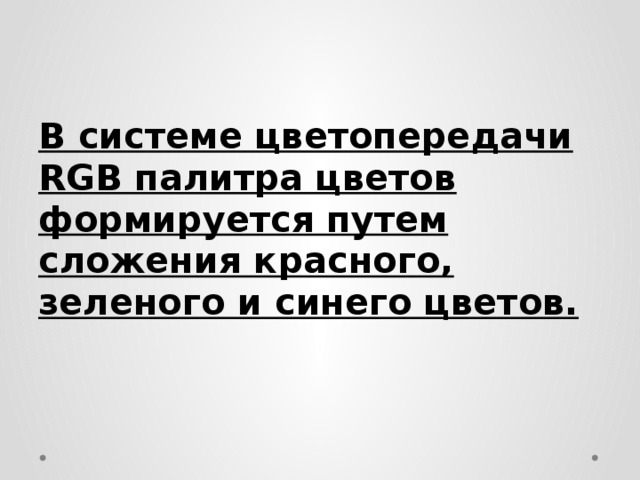

В системе цветопередачи RGB палитра цветов формируется путем сложения красного, зеленого и синего цветов.

Цвет

Двоичный и десятичный коды интенсивности базовых цветов

красный

Черный

Красный

00000000

11111111

Зеленый

зеленый

0

00000000

00000000

255

Синий

синий

00000000

00000000

0

0

Голубой

0

Пурпурный

00000000

11111111

00000000

0

Желтый

255

0

00000000

11111111

00000000

0

Белый

00000000

11111111

0

255

0

11111111

0

11111111

255

00000000

11111111

255

11111111

0

255

255

11111111

11111111

255

255

11111111

00000000

255

255

0

11111111

255

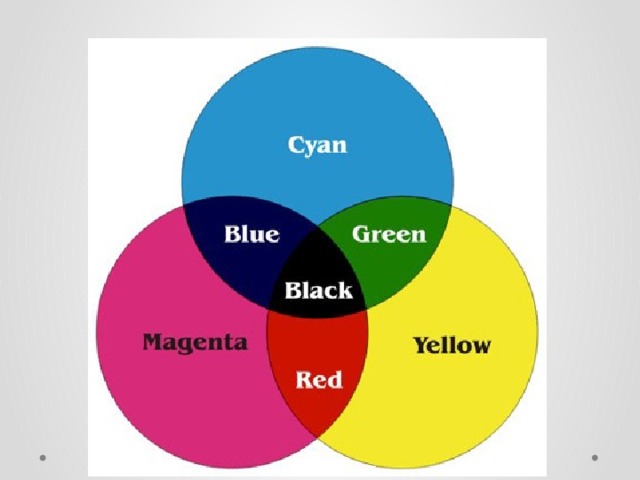

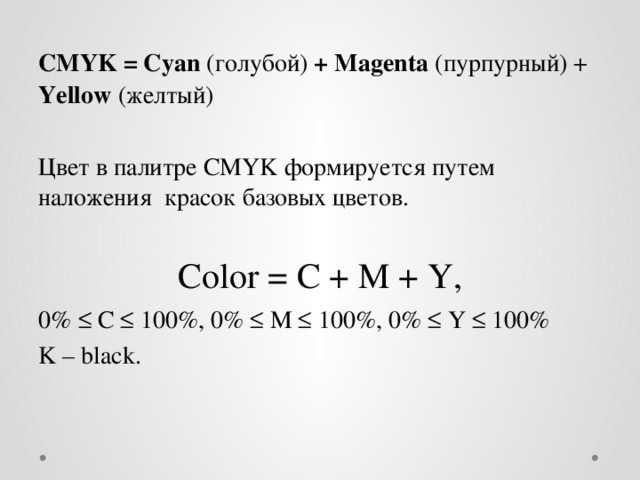

Палитра цветов в системе цветопередачи CMYK

CMYK = Cyan (голубой) + Magenta (пурпурный) + Yellow (желтый)

Цвет в палитре CMYK формируется путем наложения красок базовых цветов.

Color = C + M + Y,

0%  C  100%, 0%  M  100%, 0%  Y  100%

K – black.

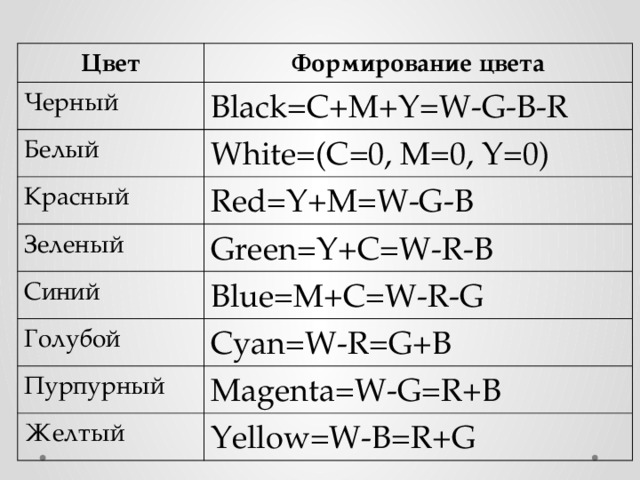

Цвет

Формирование цвета

Черный

Black=C+M+Y=W-G-B-R

Белый

White=(C=0, M=0, Y=0)

Красный

Red=Y+M=W-G-B

Зеленый

Green=Y+C=W-R-B

Синий

Blue=M+C=W-R-G

Голубой

Cyan=W-R=G+B

Пурпурный

Magenta=W-G=R+B

Желтый

Yellow=W-B=R+G

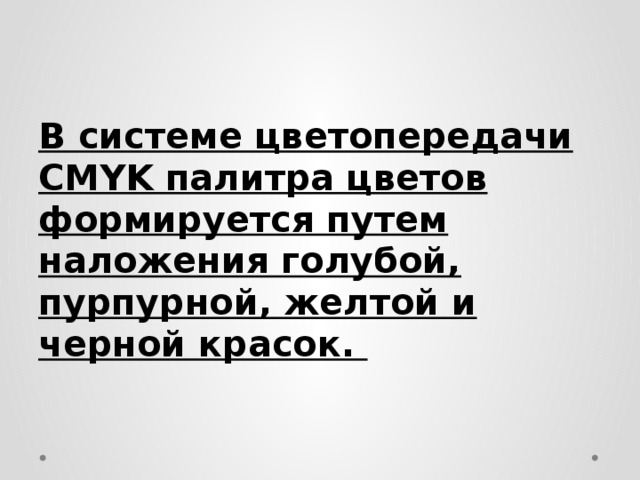

В системе цветопередачи CMYK палитра цветов формируется путем наложения голубой, пурпурной, желтой и черной красок.

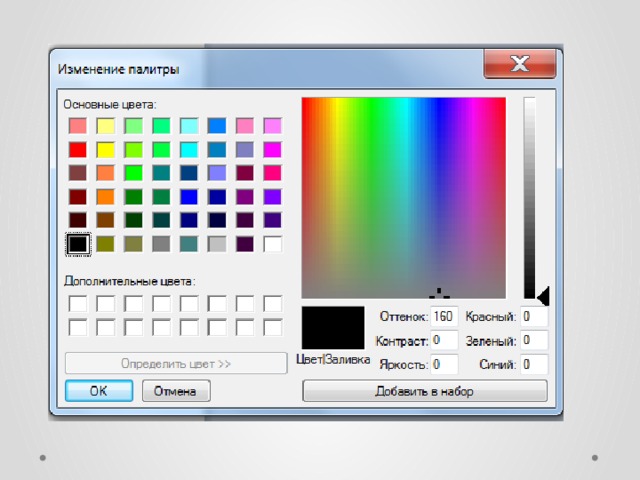

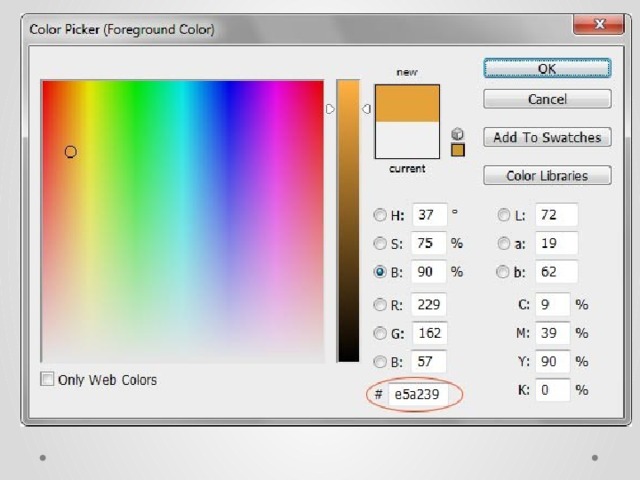

Палитра цветов в системе цветопередачи HSB

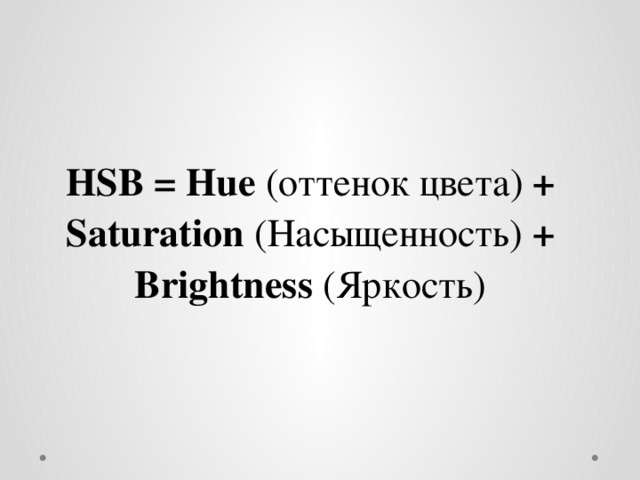

HSB = Hue (оттенок цвета) + Saturation (Насыщенность) + Brightness (Яркость)

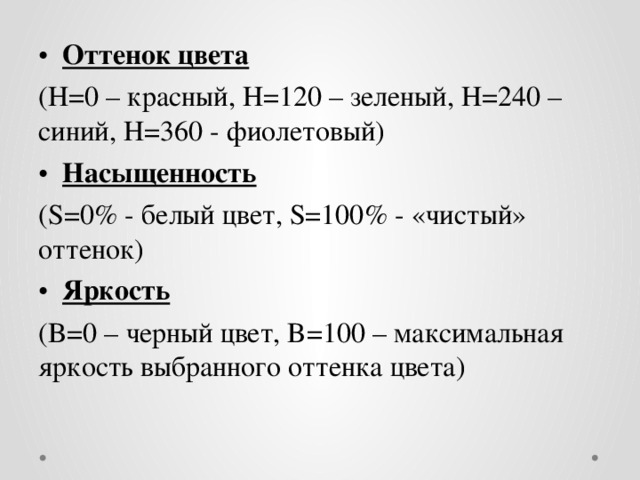

• Оттенок цвета

(H=0 – красный, H=120 – зеленый, H=240 – синий, H=360 - фиолетовый)

• Насыщенность

(S=0% - белый цвет, S=100% - «чистый» оттенок)

• Яркость

(B=0 – черный цвет, B=100 – максимальная яркость выбранного оттенка цвета)

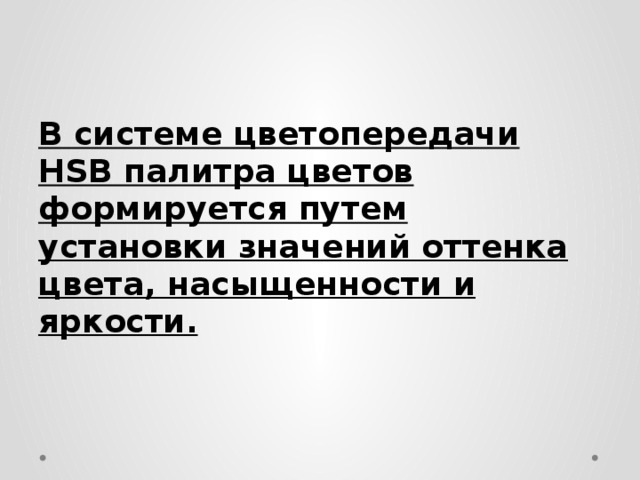

В системе цветопередачи HSB палитра цветов формируется путем установки значений оттенка цвета, насыщенности и яркости.
