Кинематические схемы

Кинематические схемы

Определение

Кинематическая схема — это чертёж, на котором при помощи условных обозначений и контурных очертаний элементов даётся упрощённое изображение кинематической связи между отдельными звеньями механизма или изделия.

«Кинема» - движение

Кинематическая схема показывает последовательность передачи движения от двигателя (источника движения) через передаточный механизм к исполнительным органам изделия.

Цепная передача

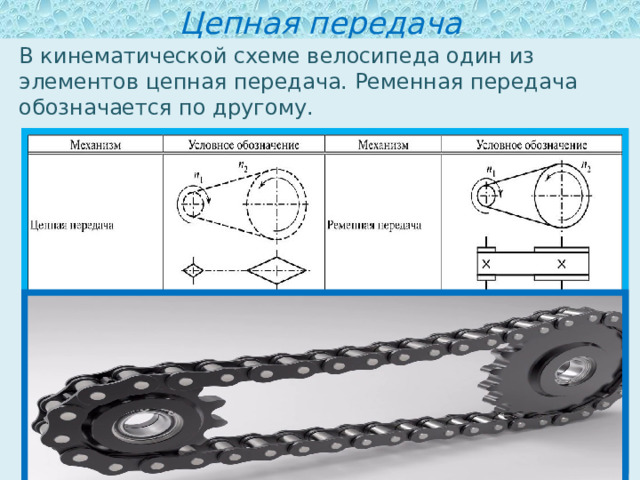

В кинематической схеме велосипеда один из элементов цепная передача. Ременная передача обозначается по другому.

Обозначения на схемах

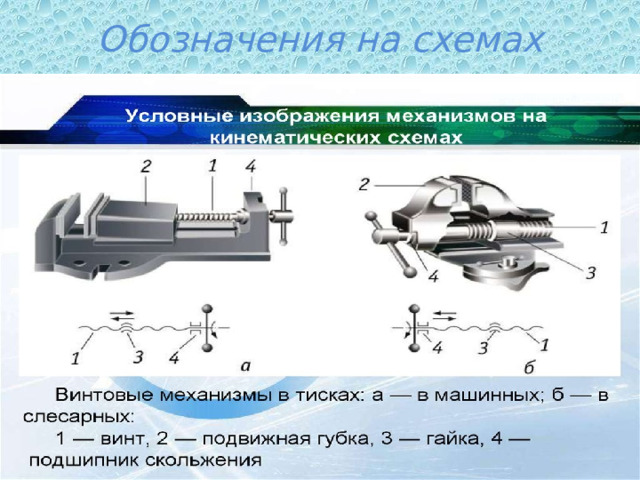

Схемы кинематические

В кинематических схемах изображают только те элементы изделия, которые принимают участие в передаче движения: зубчатые колёса, ходовые винты, валы, шкивы, муфты и др. Как правило, само изделие не изображают, а при необходимости наносят очертание его контуров сплошными тонкими линиями .

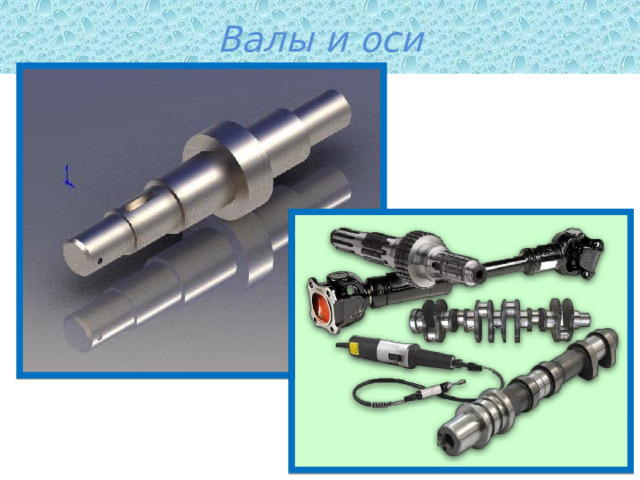

Валы и оси

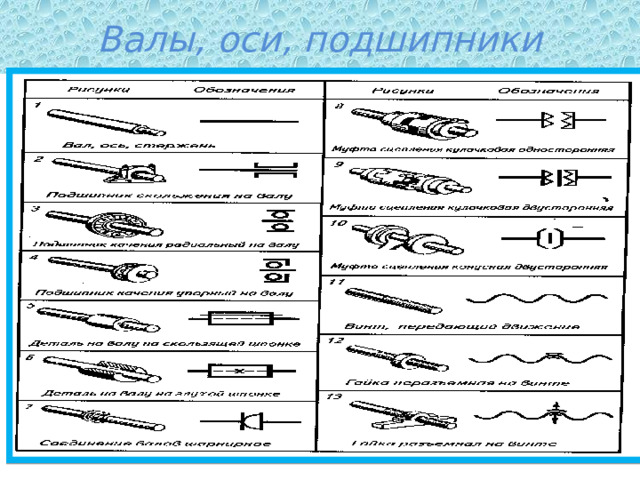

Валы, оси, подшипники

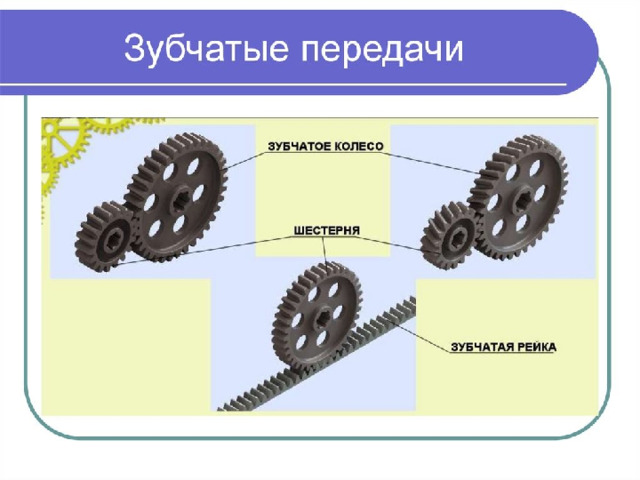

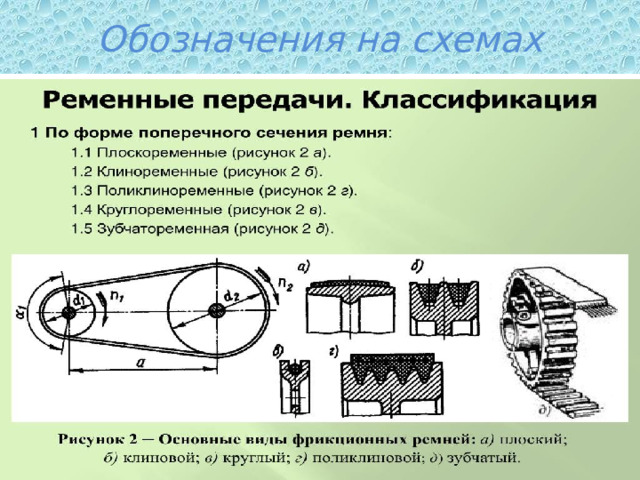

Виды зубчатых передач

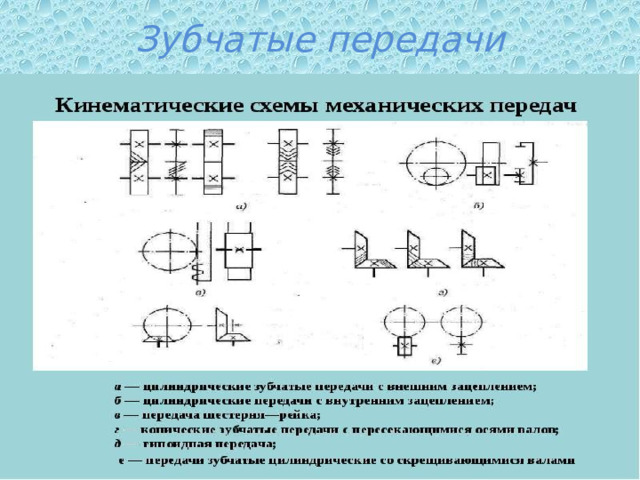

Зубчатые передачи

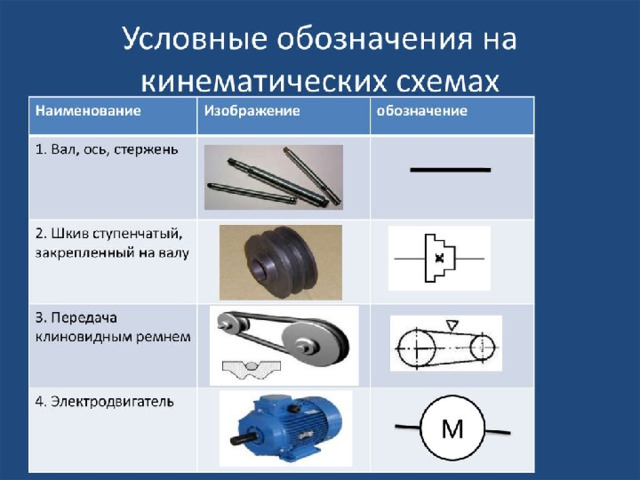

Обозначения на схемах

Вопросы для самопроверки

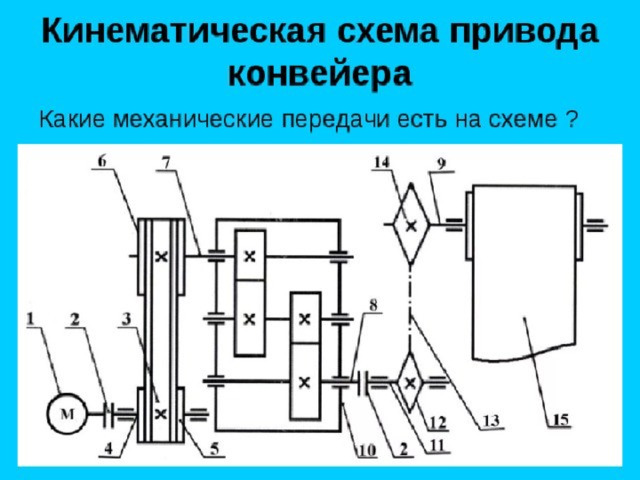

На кинематической схеме привода конвейера с предыдущего слайда

Есть ли цепная передача?

Зубчатая передача?

Ременная передача?

Если есть, покажи их условное обозначение на кинематической схеме?

Спасибо за внимание!

выполнила учитель труд/технологии

МАОУ Лицей г.Реутов

Трякина Л.И.
