Гипсовый цилиндр

Рисунок гипсового цилиндра.

Цилиндр представляет собой простое тело вращения, у которого диаметр верхнего и нижнего основания равны, а плоскости оснований параллельны друг другу. Образующая представляет собой вертикальную линию, перпендикулярную основанию, которая вращается по окружности.

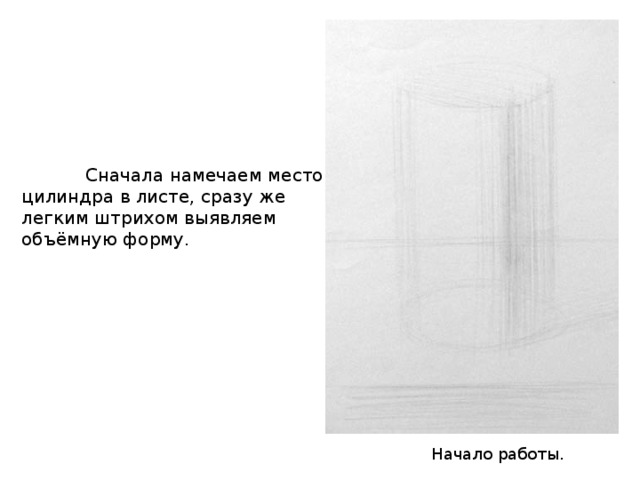

Сначала намечаем место цилиндра в листе, сразу же легким штрихом выявляем объёмную форму.

Начало работы.

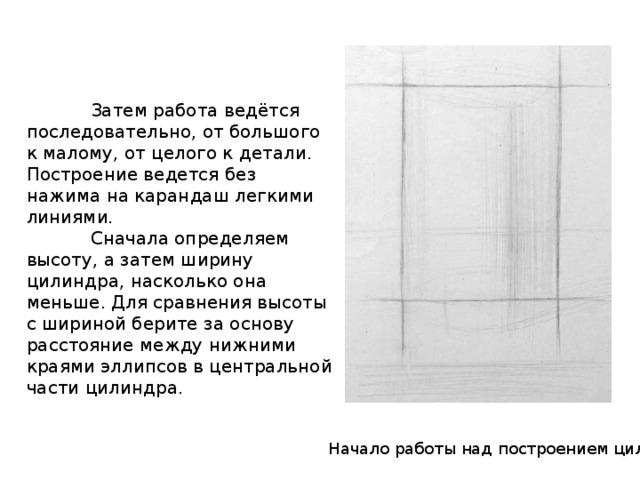

Затем работа ведётся последовательно, от большого к малому, от целого к детали. Построение ведется без нажима на карандаш легкими линиями.

Сначала определяем высоту, а затем ширину цилиндра, насколько она меньше. Для сравнения высоты с шириной берите за основу расстояние между нижними краями эллипсов в центральной части цилиндра.

Начало работы над построением цилиндра

После того, как найдены основные пропорции, рисуем осевую линию. Ось симметрии делит цилиндр ровно пополам.

Построение эллипсов начинаем с верхнего. Нам хорошо видно, как он развёрнут. Нижний эллипс развёрнут больше, чем верхний, в соответствии с законами перспективы.

Построение эллипсов.

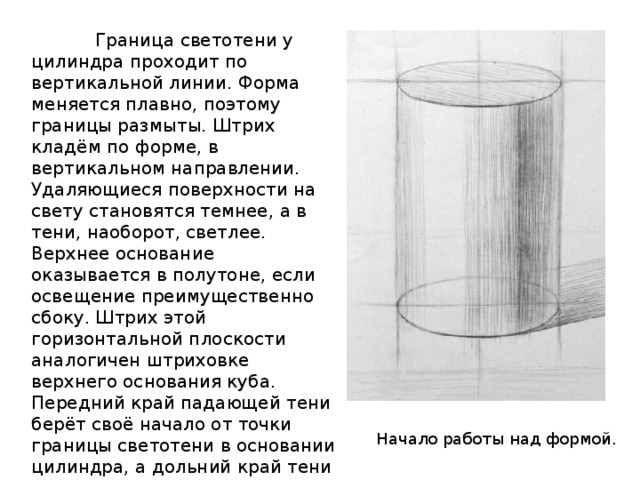

Граница светотени у цилиндра проходит по вертикальной линии. Форма меняется плавно, поэтому границы размыты. Штрих кладём по форме, в вертикальном направлении. Удаляющиеся поверхности на свету становятся темнее, а в тени, наоборот, светлее. Верхнее основание оказывается в полутоне, если освещение преимущественно сбоку. Штрих этой горизонтальной плоскости аналогичен штриховке верхнего основания куба. Передний край падающей тени берёт своё начало от точки границы светотени в основании цилиндра, а дольний край тени начинается от аналогичной точки на невидимой стороне.

Начало работы над формой.

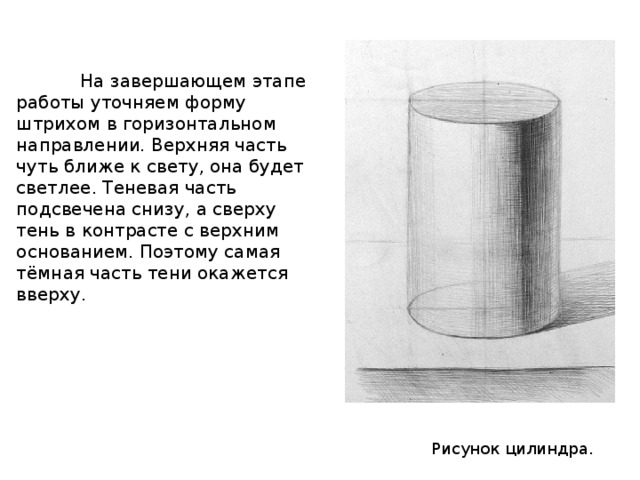

На завершающем этапе работы уточняем форму штрихом в горизонтальном направлении. Верхняя часть чуть ближе к свету, она будет светлее. Теневая часть подсвечена снизу, а сверху тень в контрасте с верхним основанием. Поэтому самая тёмная часть тени окажется вверху.

Рисунок цилиндра.
