Диагностика IP- протокола

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

«КУРСАВСКИЙ РЕГИОНАЛЬНЫЙ КОЛЛЕДЖ «ИНТЕГРАЛ»

Диагностика IP- протокола

МДК 02.01 Инфокоммуникационные системы и сети

Автор : О.К. Малышев

с. Курсавка

201 7

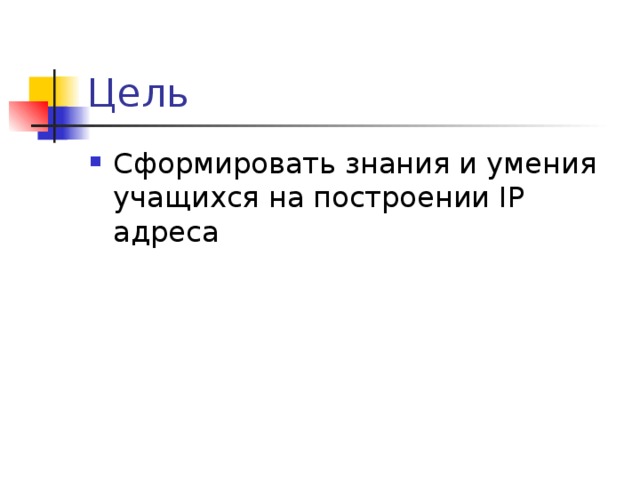

Цель

• Сформировать знания и умения учащихся на построении IP адреса

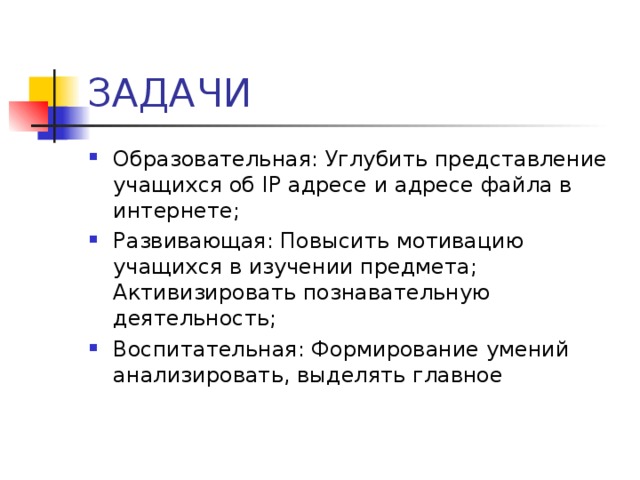

ЗАДАЧИ

• Образовательная: Углубить представление учащихся об IP адресе и адресе файла в интернете;
• Развивающая: Повысить мотивацию учащихся в изучении предмета; Активизировать познавательную деятельность;
• Воспитательная: Формирование умений анализировать, выделять главное

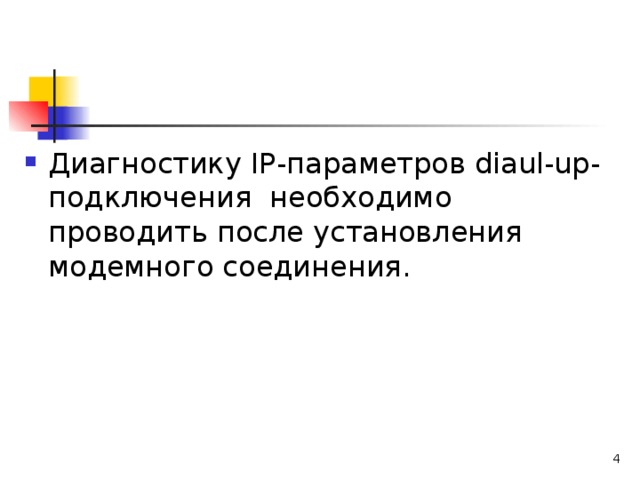

• Диагностику IP-параметров diaul-up-подключения необходимо проводить после установления модемного соединения.

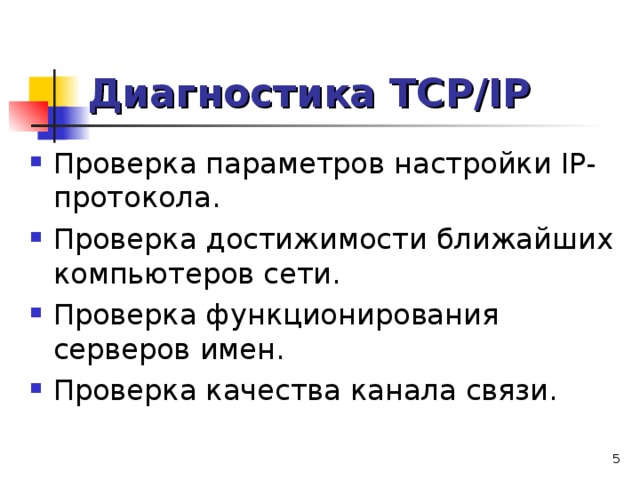

Диагностика TCP/IP

• Проверка параметров настройки IP-протокола.
• Проверка достижимости ближайших компьютеров сети.
• Проверка функционирования серверов имен.
• Проверка качества канала связи.

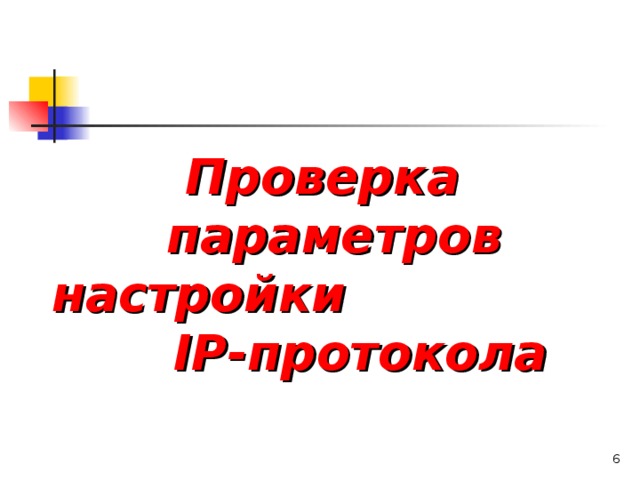

Проверка параметров настройки  IP-протокола

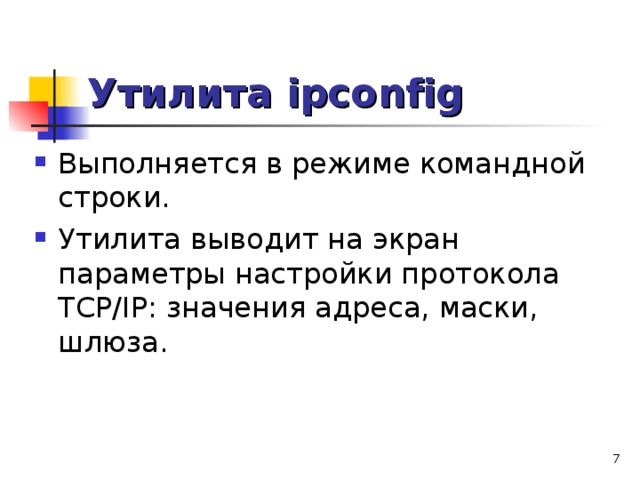

Утилита ipconfig

• Выполняется в режиме командной строки.
• Утилита выводит на экран параметры настройки протокола TCP/IP: значения адреса, маски, шлюза.

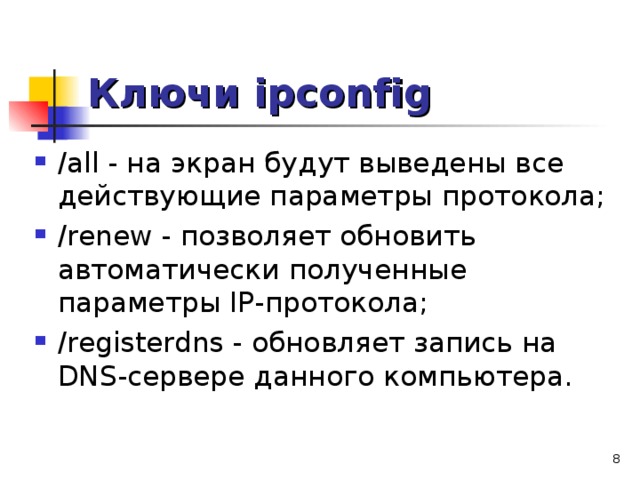

Ключи ipconfig

• /all - на экран будут выведены все действующие параметры протокола;
• /renew - позволяет обновить автоматически полученные параметры IP-протокола;
• /registerdns - обновляет запись на DNS-сервере данного компьютера.

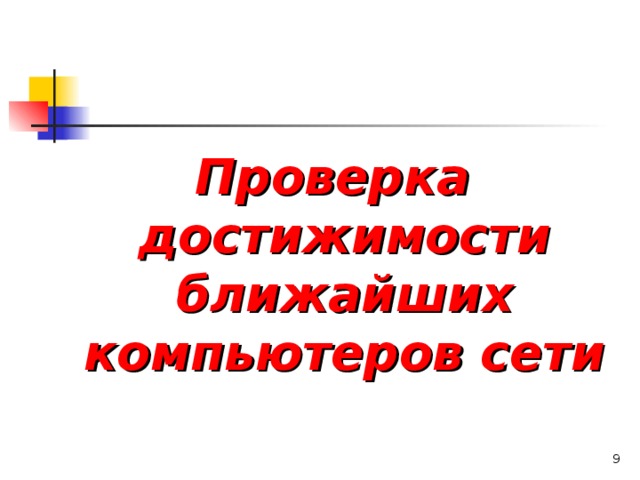

Проверка достижимости ближайших компьютеров сети

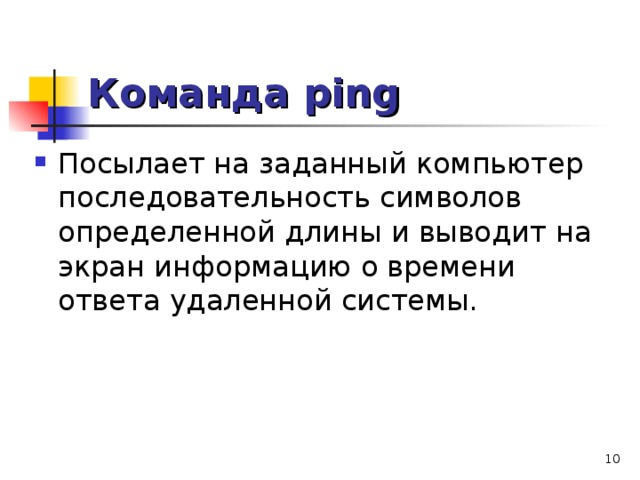

Команда ping

• Посылает на заданный компьютер последовательность символов определенной длины и выводит на экран информацию о времени ответа удаленной системы.

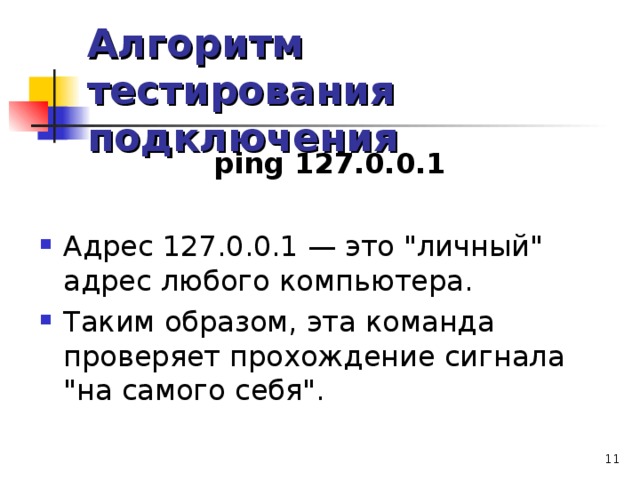

Алгоритм тестирования подключения

ping 127.0.0.1

• Адрес 127.0.0.1 — это "личный" адрес любого компьютера.
• Таким образом, эта команда проверяет прохождение сигнала "на самого себя".

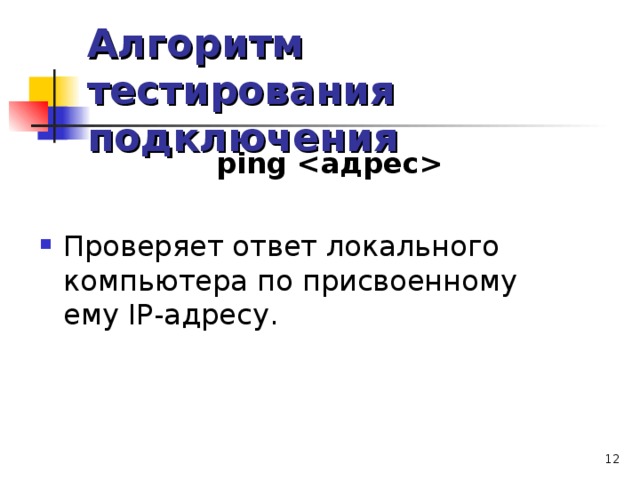

Алгоритм тестирования подключения

ping

• Проверяет ответ локального компьютера по присвоенному ему IP-адресу.

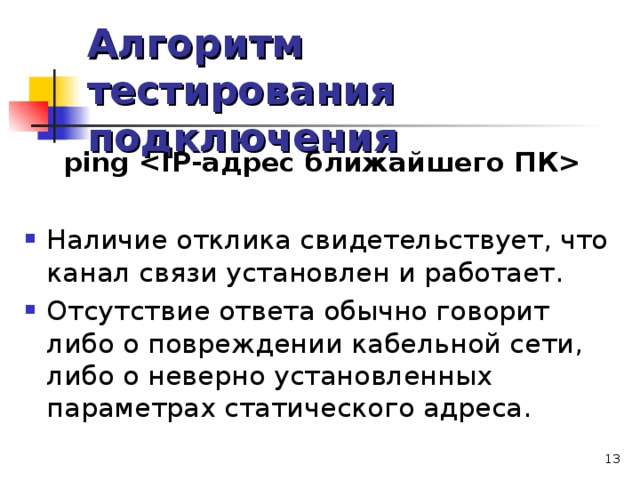

Алгоритм тестирования подключения

ping

• Наличие отклика свидетельствует, что канал связи установлен и работает.
• Отсутствие ответа обычно говорит либо о повреждении кабельной сети, либо о неверно установленных параметрах статического адреса.

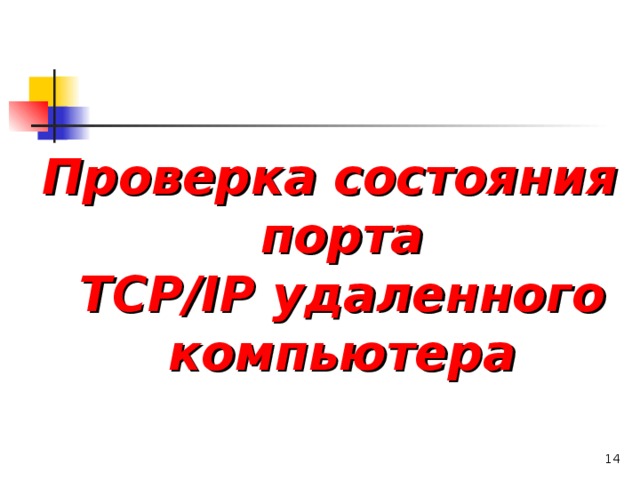

Проверка состояния порта TCP/IP удаленного компьютера

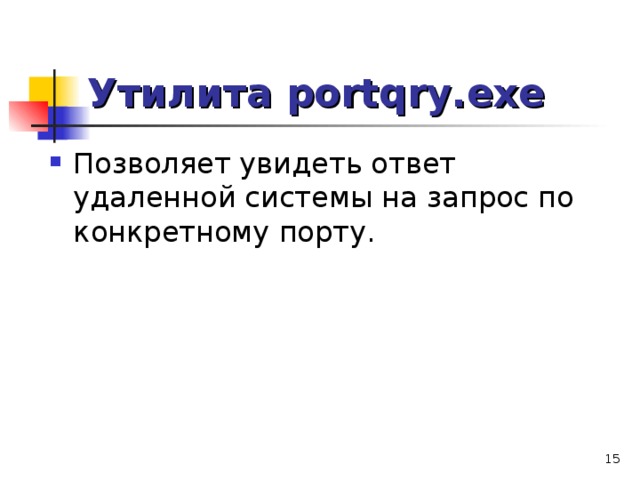

Утилита portqry.exe

• Позволяет увидеть ответ удаленной системы на запрос по конкретному порту.

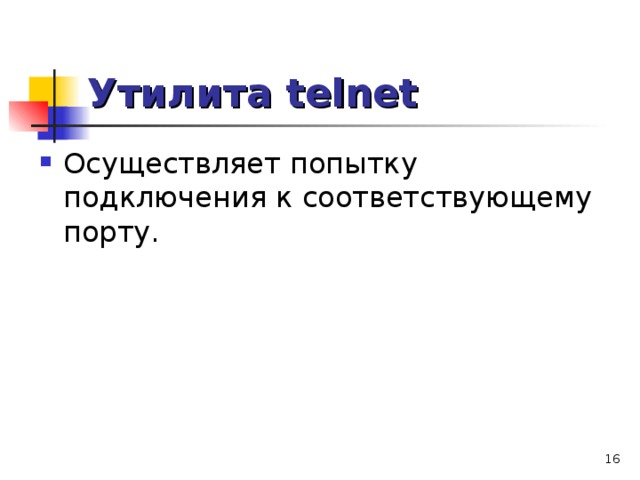

Утилита telnet

• Осуществляет попытку подключения к соответствующему порту.

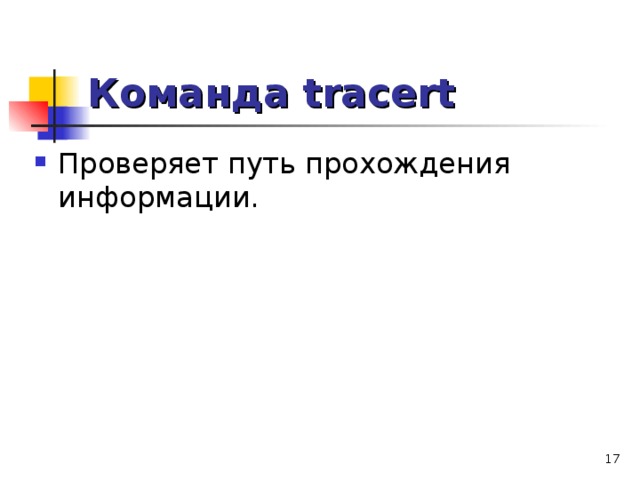

Команда tracert

• Проверяет путь прохождения информации.

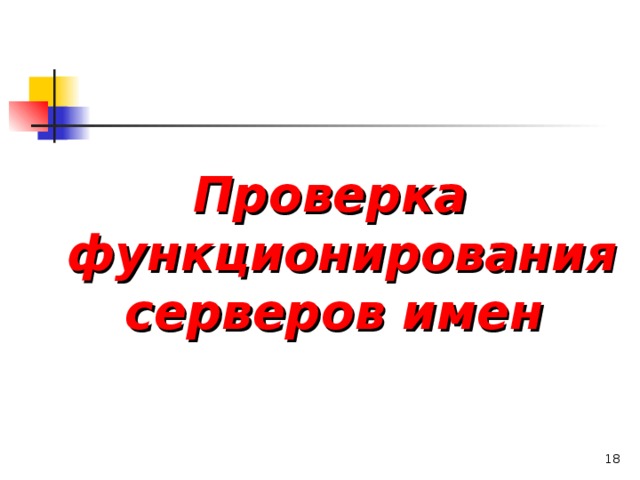

Проверка функционирования серверов имен

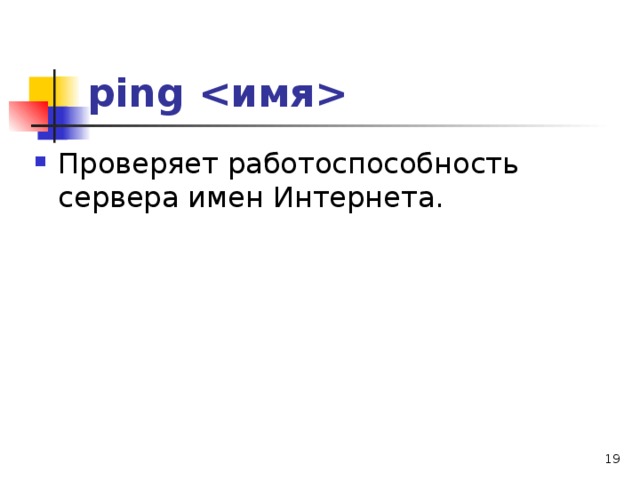

ping

• Проверяет работоспособность сервера имен Интернета.

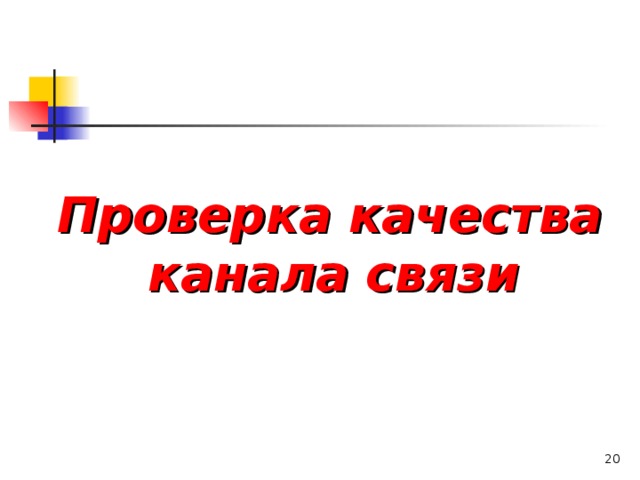

Проверка качества канала связи

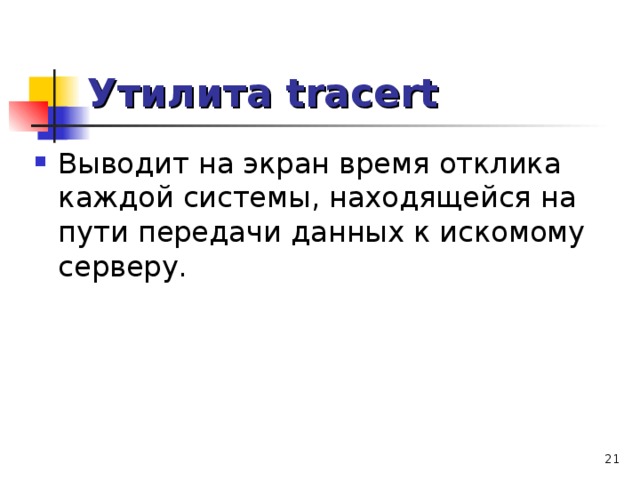

Утилита tracert

• Выводит на экран время отклика каждой системы, находящейся на пути передачи данных к искомому серверу.

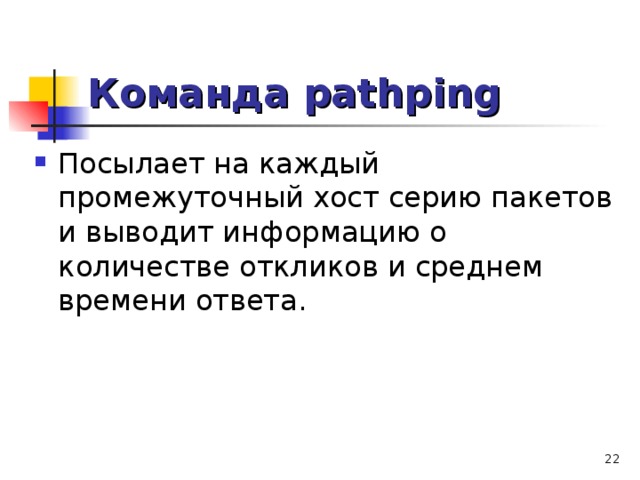

Команда pathping

• Посылает на каждый промежуточный хост серию пакетов и выводит информацию о количестве откликов и среднем времени ответа.

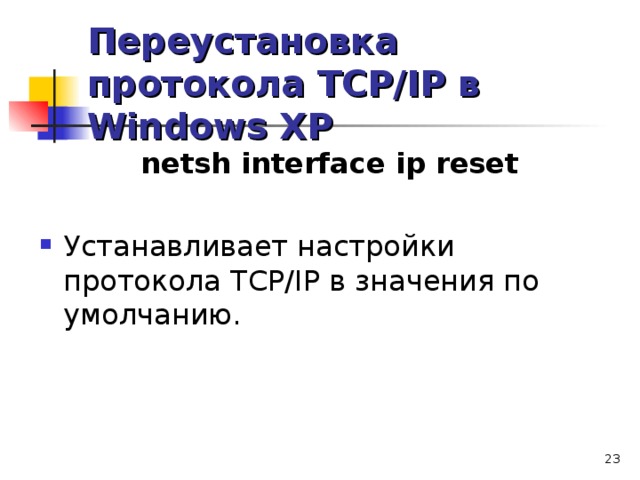

Переустановка протокола TCP/IP в Windows XP

netsh interface ip reset

• Устанавливает настройки протокола TCP/IP в значения по умолчанию.
