Архитектурная схема ПК

Архитектурой ПК называют логическую организацию, структуру и ресурсы, которые может использовать программист.

Архитектура определяет принципы действия, информационные связи и взаимное соединение основных узлов ПК: процессора, памяти и внешних устройств.

Системная магистраль - это  общий  канал связи, соединяющий все части компьютера друг с другом. Она обеспечивает передачу данных и команд между процессором и другими устройствами.

Контроллер – электронная схема управления внешним устройством.

Порт – стык шины с внешним устройством. Каждый порт имеет свой адрес.

Т.о. шина играет роль коммутатора. Когда процессору необходимо связаться с некоторым устройством, он посылает сигнал в шину. Сигнал соответствует адресу порта и через этот порт поступает на контроллер соответствующего устройства а затем на само устройство.

Данный принцип называется  магистрально-модульным принципом  построения компьютера.

Архитектурная схема ПК

Магистрально-модульный

принцип построения компьютера

Архитектурой ПК называют логическую организацию, структуру и ресурсы, которые может использовать программист.

Архитектура определяет принципы действия, информационные связи и взаимное соединение основных узлов ПК: процессора, памяти и внешних устройств.

Архитектурная схема ПК

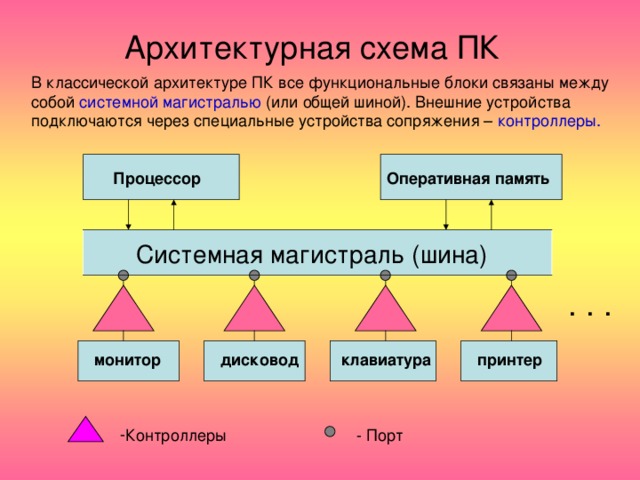

В классической архитектуре ПК все функциональные блоки связаны между собой системной магистралью (или общей шиной). Внешние устройства подключаются через специальные устройства сопряжения – контроллеры.

Оперативная память

Процессор

Системная магистраль (шина)

. . .

принтер

клавиатура

дисковод

монитор

• Контроллеры

- Порт

- - это общий канал связи, соединяющий все части компьютера друг с другом. Она обеспечивает передачу данных и команд между процессором и другими устройствами.

состоит из трёх частей:

шина данных по которой передаётся обрабатываемая информация

1

шина адреса по которой передаются адреса памяти или внешних устройств, к которым обращается процессор

2

шина управления по которой передаются управляющие сигналы

3

Контроллер – электронная схема управления внешним устройством.

Порт – стык шины с внешним устройством. Каждый порт имеет свой адрес.

Т.о. шина играет роль коммутатора . Когда процессору необходимо связаться с некоторым устройством, он посылает сигнал в шину . Сигнал соответствует адресу порта и через этот порт поступает на контроллер соответствующего устройства а затем на само устройство .

Оперативная память

Процессор

Системная магистраль (шина)

. . .

монитор

дисковод

принтер

клавиатура

Данный принцип называется магистрально-модульным

принципом построения компьютера.

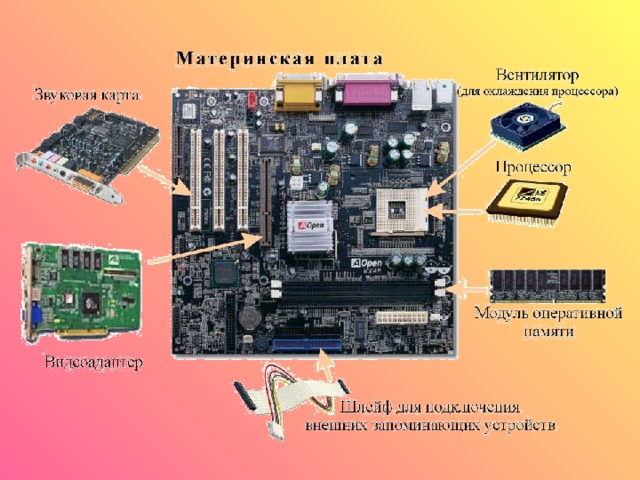

Магистрально-модульный принцип

Каждое устройство компьютера является отдельным модулем, которые связаны между собой системной шиной.

Магистрально-модульный принцип имеет ряд достоинств:

• 1. Возможность комплектации ПК различными устройствами. Подключение к магистрали дополнительных устройств не требует изменений в уже существующих устройствах, процессоре, памяти.
• 2. Возможность совершенствования. Меняя состав модулей можно изменять мощность и назначение компьютера в процессе его эксплуатации.

Принцип открытой архитектуры

Принцип открытой архитектуры – правила построения компьютера, в соответствии с которыми каждый новый блок должен быть совместим со старым и легко устанавливаться в том же месте в компьютере.

В компьютере столь же легко можно заменить старые блоки на новые, где бы они ни располагались, в результате чего работа компьютера не только не нарушается, но и становится более производительной.

Этот принцип позволяет не выбрасывать, а модернизировать ранее купленный компьютер, легко заменяя в нем устаревшие блоки на более совершенные и удобные, а так же приобретать и устанавливать новые блоки. Причем во всех разъемы для их подключения являются стандартными и не требуют никаких изменений в самой конструкции компьютера.
