3D построения в Scilab (Презентация)

Построения 3D в Scilab

• Выполнил: Тараканкин Сергей студент физико – математического факультета группы МДИ-114

Проверила: Кормилицына Татьяна Владимировна

кандидат физ-мат.наук, доцент

Scilab – это система компьютерной математики, которая предназначена для выполнения инженерных и научных вычислений, таких как:

• решение нелинейных уравнений и систем;
• решение задач линейной алгебры;
• решение задач оптимизации;
• дифференцирование и интегрирование;
• задачи обработка экспериментальных данных (интерполяция и аппроксимация, метод наименьших квадратов);
• решение обыкновенных дифференциальных уравнений и систем.

• Что такое Scilab?

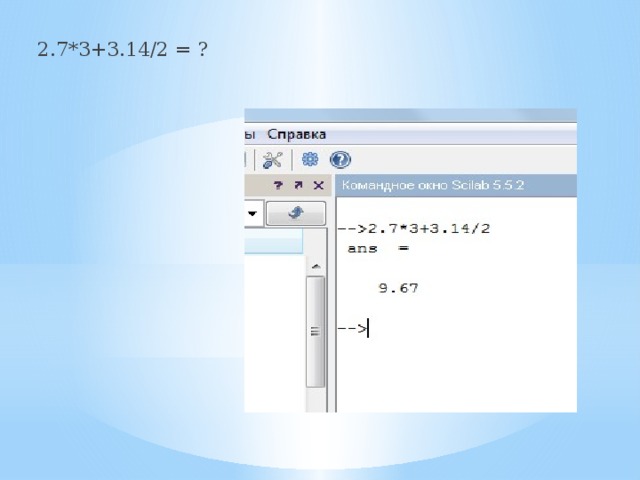

2.7*3+3.14/2 = ?

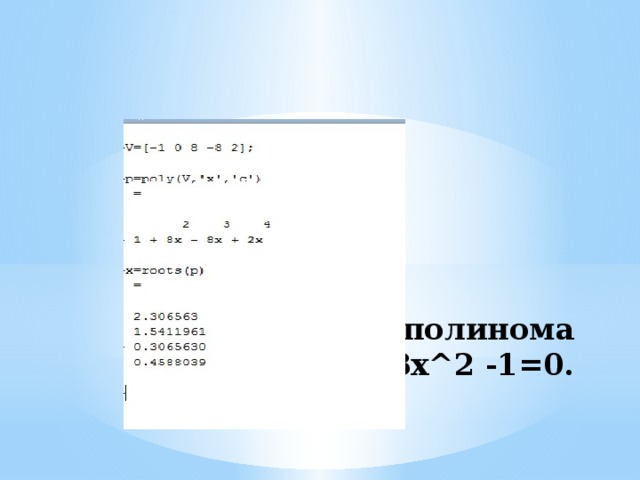

• Найти корни полинома 2x^4 -8x^3+8x^2 -1=0.

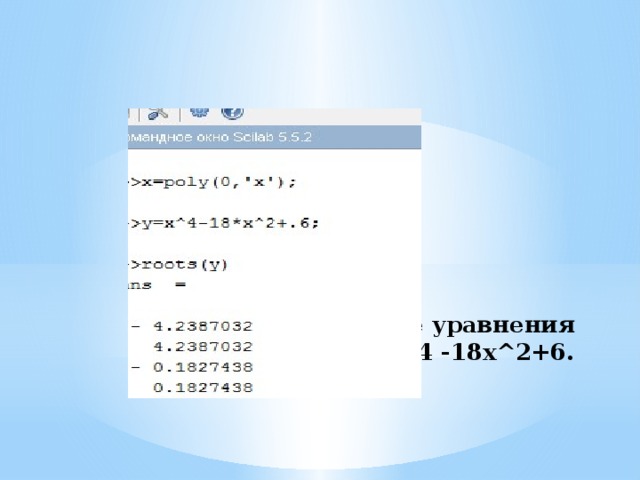

• Найти решение уравнения y(x)=0, если y(x)=x^4 -18x^2+6.

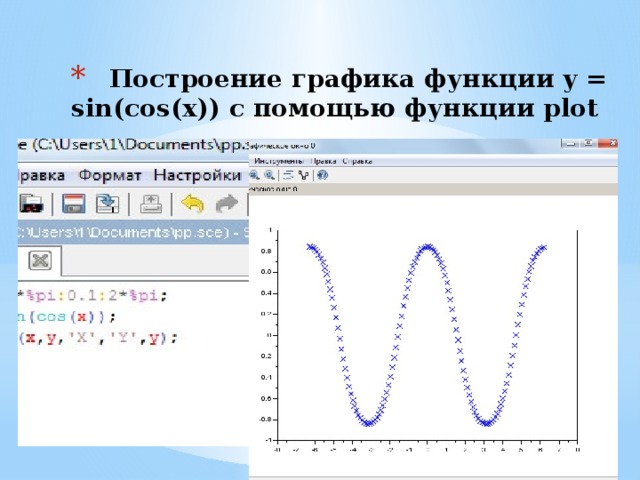

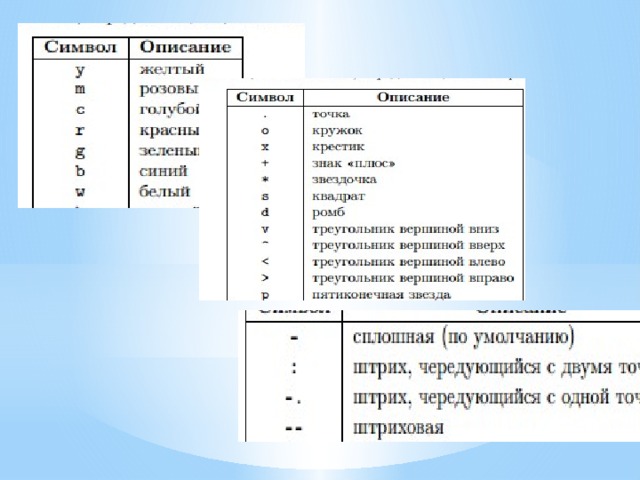

• Построение графика функции y = sin(cos(x)) с помощью функции plot

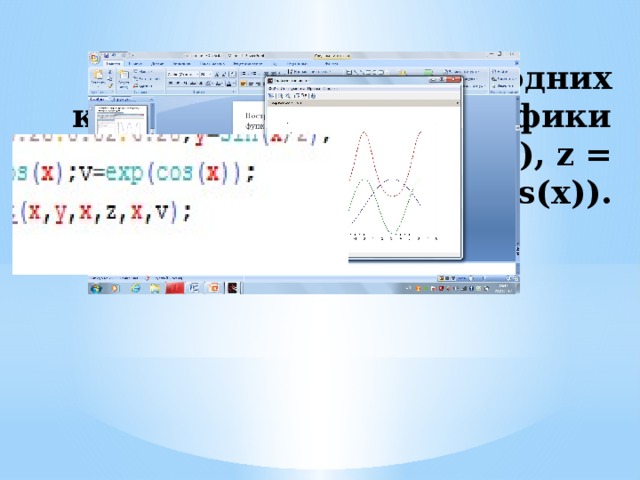

• Построить в одних координатных осях графики функций y = sin( x 2 ), z = cos(x) и v = exp(cos(x)).

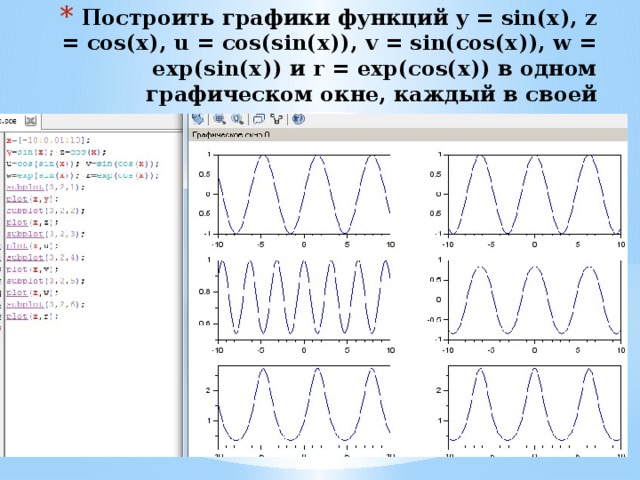

• Построить графики функций y = sin(x), z = cos(x), u = cos(sin(x)), v = sin(cos(x)), w = exp(sin(x)) и r = exp(cos(x)) в одном графическом окне, каждый в своей системе координат, используя команду subplot.

• В качестве примера построим графики функций y = sin( x 2 ), z = cos(x) и v = e (cos(x))

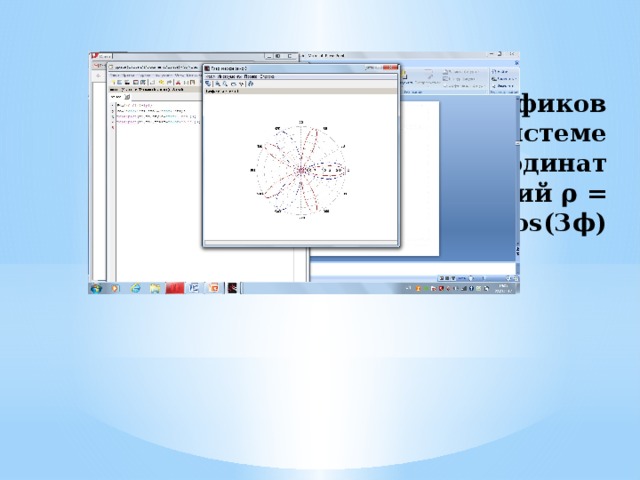

• Пример построения графиков функций в полярной системе координат Полярные графики функций ρ = 3cos(5ϕ), ρ1 = 3cos(3ϕ)

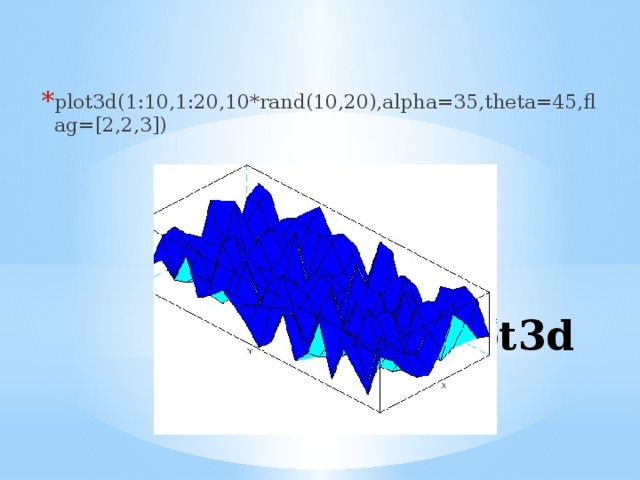

• plot3d(1:10,1:20,10*rand(10,20),alpha=35,theta=45,flag=[2,2,3])

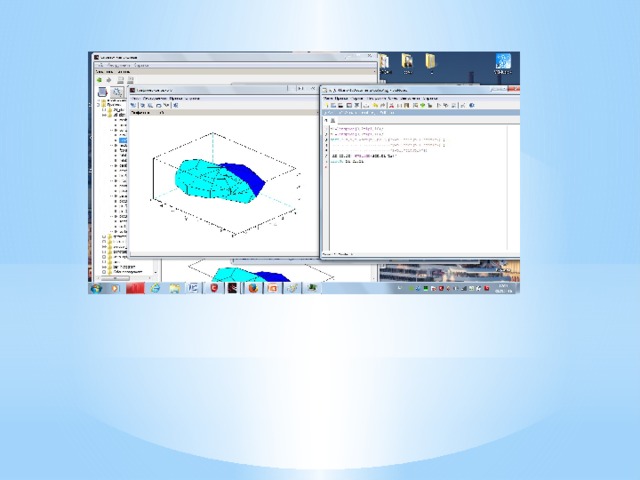

• plot3d

• plot3d

t = [ 0 : 0.3 : 2 * %pi ] ' ;

z = sin ( t ) * cos ( t ' ) ;

plot3d1 ( t,t,z)

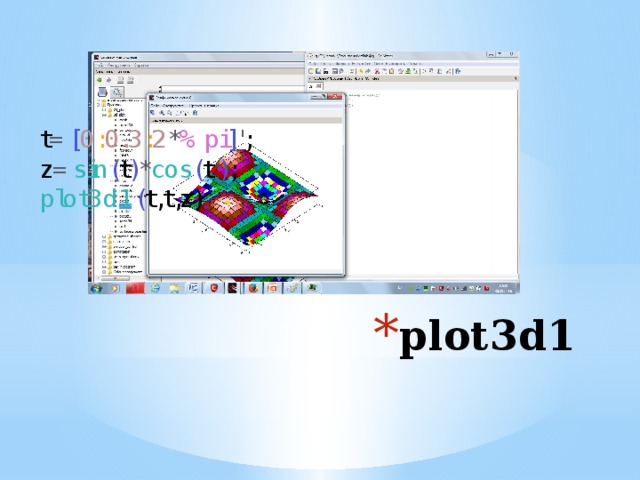

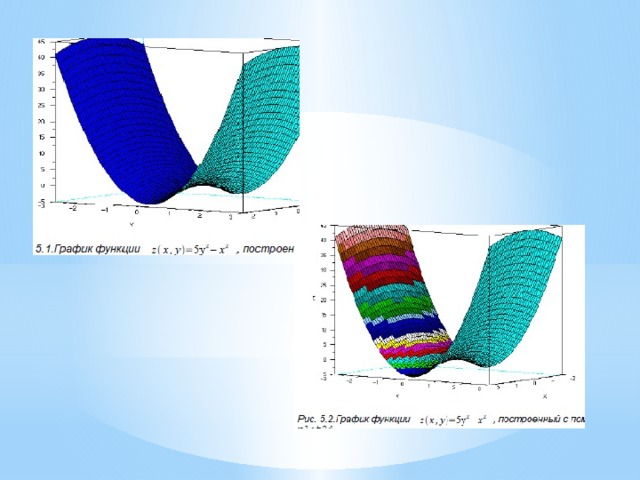

• plot3d1

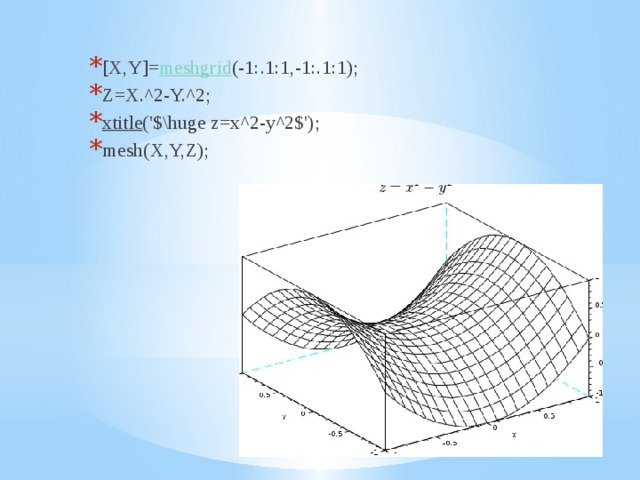

• [X,Y]= meshgrid (-1:.1:1,-1:.1:1);
• Z=X.^2-Y.^2;
• xtitle ('$\huge z=x^2-y^2$');
• mesh(X,Y,Z);

• mesh

[x y]=meshgrid(-2:0.2:2,-2:0.2:2);

z=sqrt(x.^2+y.^2);

surf(x,y,z);

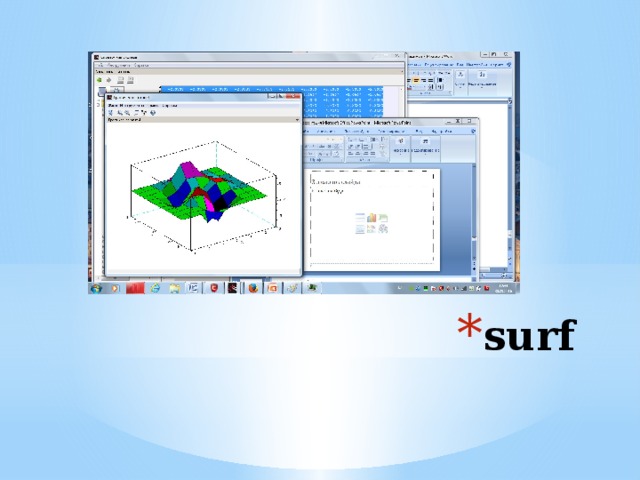

• surf

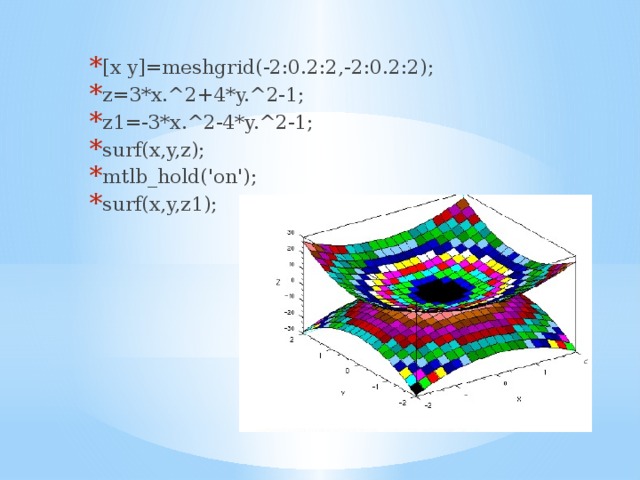

• [x y]=meshgrid(-2:0.2:2,-2:0.2:2);
• z=3*x.^2+4*y.^2-1;
• z1=-3*x.^2-4*y.^2-1;
• surf(x,y,z);
• mtlb_hold('on');
• surf(x,y,z1);

• surf

• surf

• surf
