Построение чертежа фартука

Построение чертежа фартука

Составил преподаватель технологии:

Бырдина Алина Аликуловна

МОУ Гимназия №7

Т

В

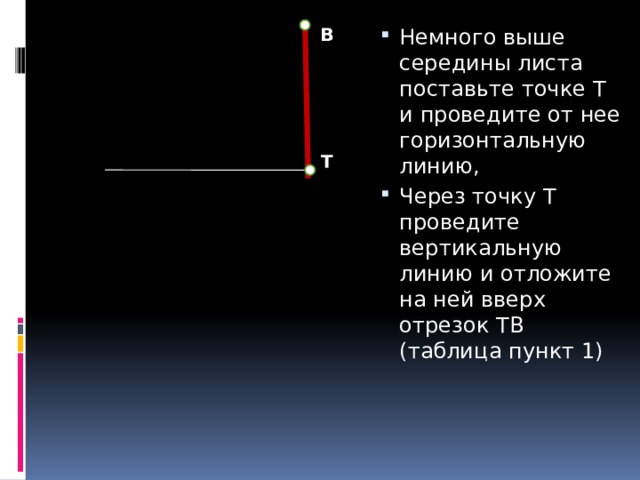

• Немного выше середины листа поставьте точке Т и проведите от нее горизонтальную линию,
• Через точку Т проведите вертикальную линию и отложите на ней вверх отрезок ТВ (таблица пункт 1)

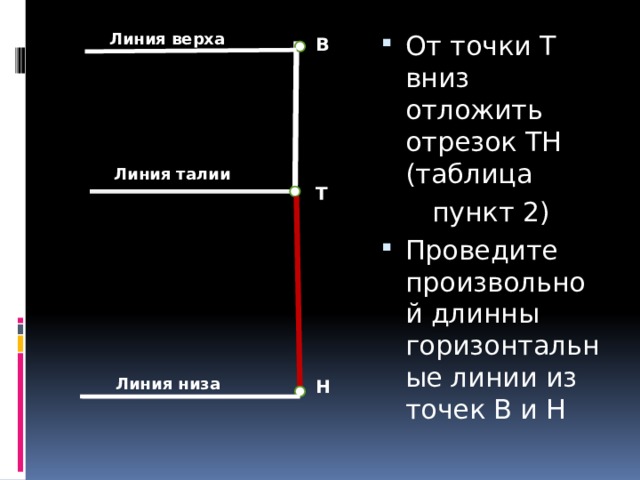

Линия верха

• От точки Т вниз отложить отрезок ТН (таблица

пункт 2)

• Проведите произвольной длинны горизонтальные линии из точек В и Н

В

Т

Н

Линия талии

Линия низа

• От точки В влево отложите половину ширины нагрудника таблица пункт 3 и поставьте точку В1.
• От точки В1 проведите вертикальную линию до линии низа фартука и поставьте точки Т1 и Н1

В 1

В

Т

Н

нагрудник

Т1

Н1

В 1

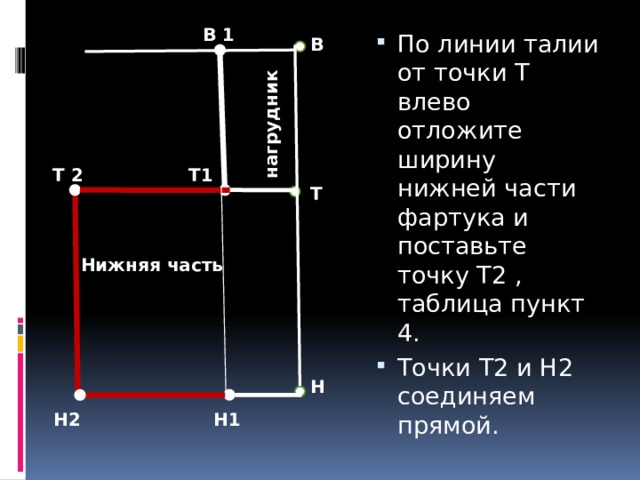

• По линии талии от точки Т влево отложите ширину нижней части фартука и поставьте точку Т2 , таблица пункт 4.
• Точки Т2 и Н2 соединяем прямой.

В

Т

Н

нагрудник

Т1

Т 2

Нижняя часть

Н2

Н1

В 1

В

Т

Н

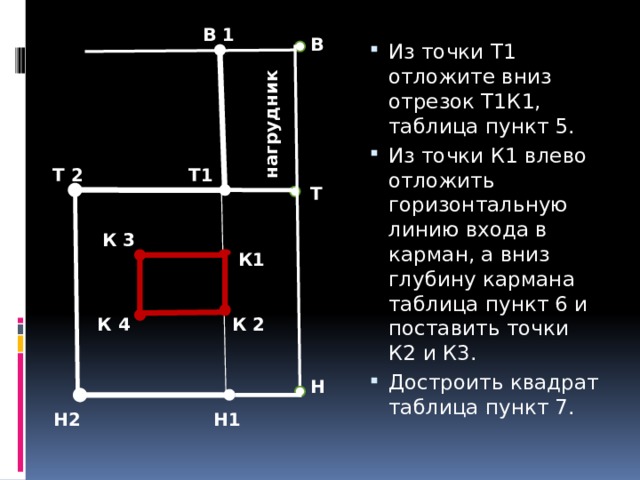

• Из точки Т1 отложите вниз отрезок Т1К1, таблица пункт 5.
• Из точки К1 влево отложить горизонтальную линию входа в карман, а вниз глубину кармана таблица пункт 6 и поставить точки К2 и К3.
• Достроить квадрат таблица пункт 7.

нагрудник

Т1

Т 2

К 3

К1

К 4

К 2

Н2

Н1

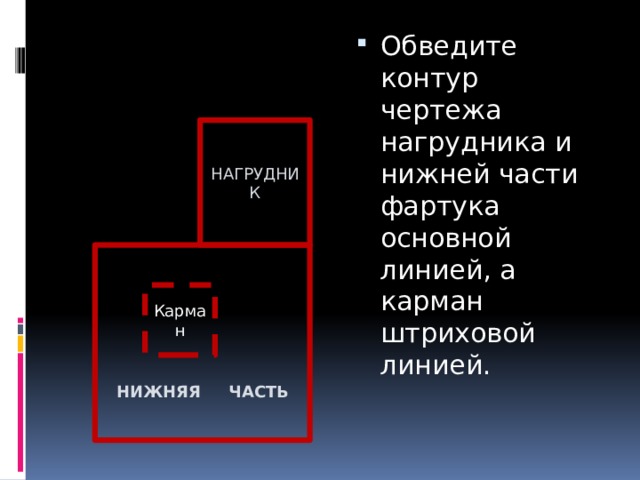

• Обведите контур чертежа нагрудника и нижней части фартука основной линией, а карман штриховой линией.

НАГРУДНИК

НИЖНЯЯ ЧАСТЬ

Карман

Построение отдельно от фартука

• Чертеж пояса:

В формате прямоугольника шириной ПП1=6см

И длинной ПП2 таблица пункты

8, 9.

П П1

НАГРУДНИК

НИЖНЯЯ ЧАСТЬ

П2 П3

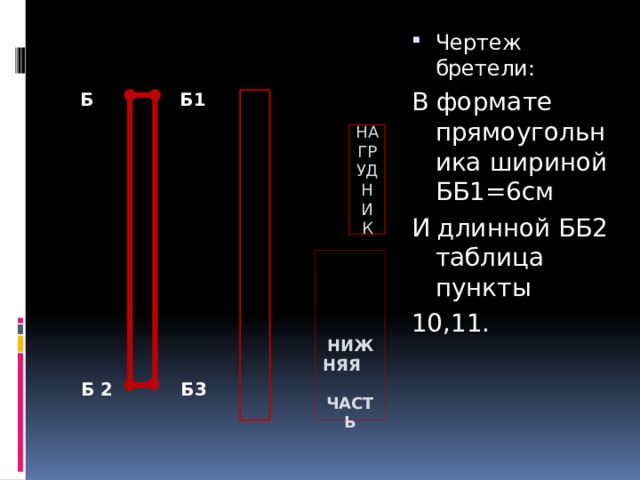

• Чертеж бретели:

В формате прямоугольника шириной ББ1=6см

И длинной ББ2 таблица пункты

10,11.

Б Б1

НАГРУДНИК

НИЖНЯЯ ЧАСТЬ

Б 2 Б3
